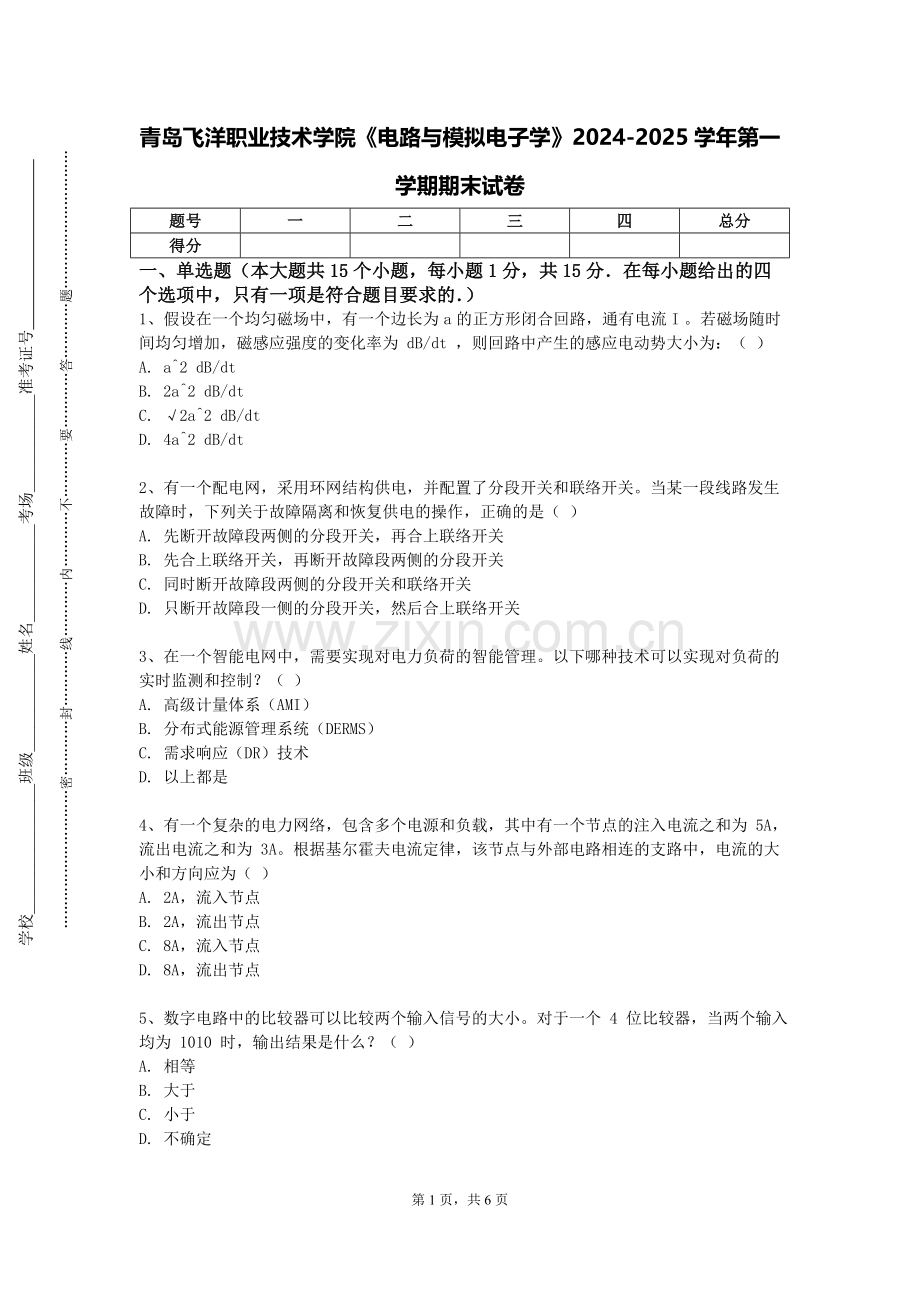

青岛飞洋职业技术学院《电路与模拟电子学》2024-2025学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、假设在一个均匀磁场中，有一个边长为 a 的正方形闭合回路，通有电流 I 。若磁场随时间均匀增加，磁感应强度的变化率为 dB/dt ，则回路中产生的感应电动势大小为：（ ）
A. a^2 dB/dt
B. 2a^2 dB/dt
C. √2a^2 dB/dt
D. 4a^2 dB/dt

2、有一个配电网，采用环网结构供电，并配置了分段开关和联络开关。当某一段线路发生故障时，下列关于故障隔离和恢复供电的操作，正确的是（ ）
A. 先断开故障段两侧的分段开关，再合上联络开关
B. 先合上联络开关，再断开故障段两侧的分段开关
C. 同时断开故障段两侧的分段开关和联络开关
D. 只断开故障段一侧的分段开关，然后合上联络开关

3、在一个智能电网中，需要实现对电力负荷的智能管理。以下哪种技术可以实现对负荷的实时监测和控制？（ ）
A. 高级计量体系（AMI）
B. 分布式能源管理系统（DERMS）
C. 需求响应（DR）技术
D. 以上都是

4、有一个复杂的电力网络，包含多个电源和负载，其中有一个节点的注入电流之和为 5A，流出电流之和为 3A。根据基尔霍夫电流定律，该节点与外部电路相连的支路中，电流的大小和方向应为（ ）
A. 2A，流入节点
B. 2A，流出节点
C. 8A，流入节点
D. 8A，流出节点

5、数字电路中的比较器可以比较两个输入信号的大小。对于一个 4 位比较器，当两个输入均为 1010 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

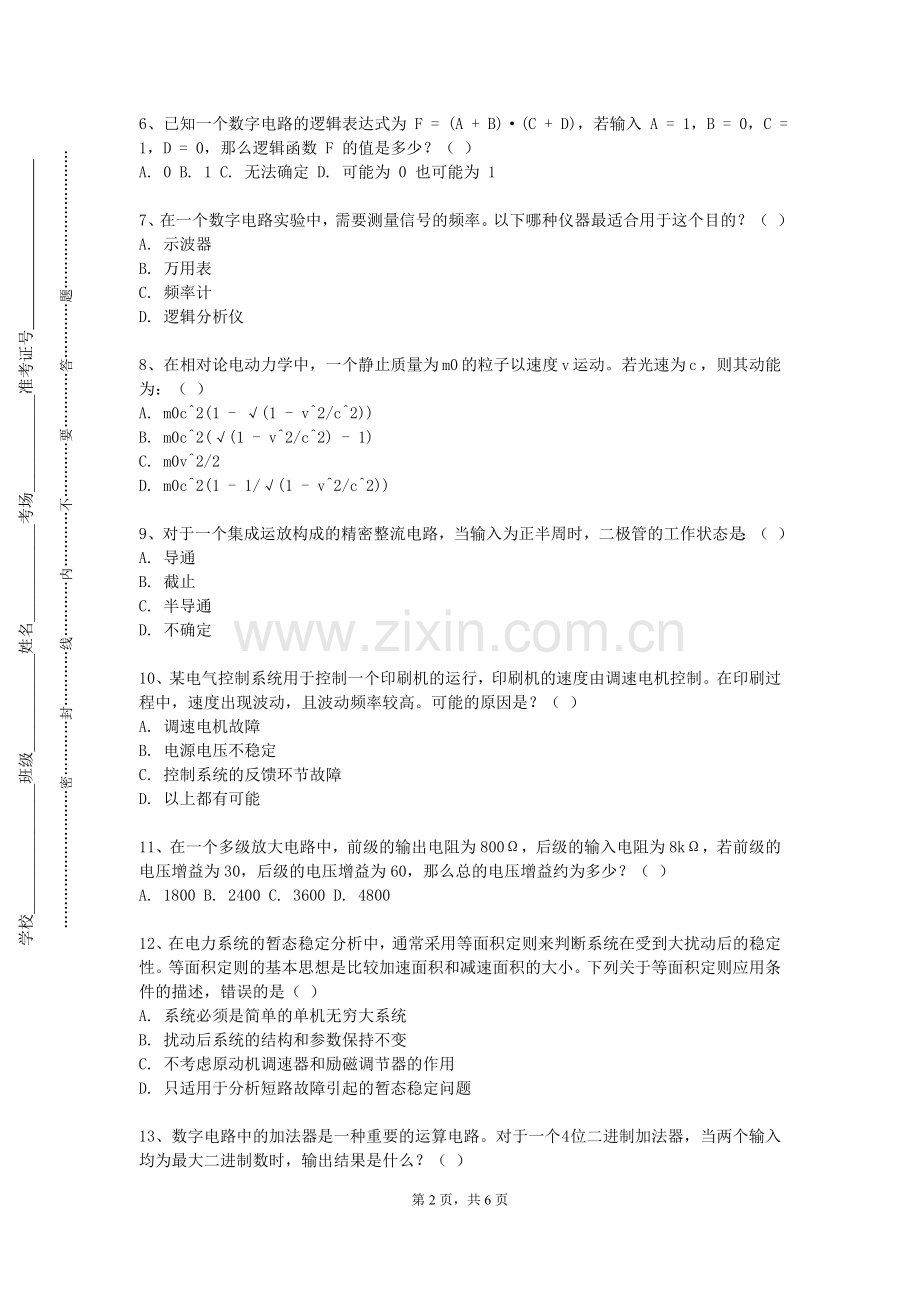

6、已知一个数字电路的逻辑表达式为 F = (A + B)·(C + D)，若输入 A = 1，B = 0，C = 1，D = 0，那么逻辑函数 F 的值是多少？（ ）
A. 0 B. 1 C. 无法确定 D. 可能为 0 也可能为 1

7、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

8、在相对论电动力学中，一个静止质量为 m0 的粒子以速度 v 运动。若光速为 c ，则其动能为：（ ）
A. m0c^2(1 - √(1 - v^2/c^2))
B. m0c^2(√(1 - v^2/c^2) - 1)
C. m0v^2/2
D. m0c^2(1 - 1/√(1 - v^2/c^2))

9、对于一个集成运放构成的精密整流电路，当输入为正半周时，二极管的工作状态是：（ ）
A. 导通
B. 截止
C. 半导通
D. 不确定

10、某电气控制系统用于控制一个印刷机的运行，印刷机的速度由调速电机控制。在印刷过程中，速度出现波动，且波动频率较高。可能的原因是？（ ）
A. 调速电机故障
B. 电源电压不稳定
C. 控制系统的反馈环节故障
D. 以上都有可能

11、在一个多级放大电路中，前级的输出电阻为800Ω，后级的输入电阻为8kΩ，若前级的电压增益为30，后级的电压增益为60，那么总的电压增益约为多少？（ ）
A. 1800 B. 2400 C. 3600 D. 4800

12、在电力系统的暂态稳定分析中，通常采用等面积定则来判断系统在受到大扰动后的稳定性。等面积定则的基本思想是比较加速面积和减速面积的大小。下列关于等面积定则应用条件的描述，错误的是（ ）
A. 系统必须是简单的单机无穷大系统
B. 扰动后系统的结构和参数保持不变
C. 不考虑原动机调速器和励磁调节器的作用
D. 只适用于分析短路故障引起的暂态稳定问题

13、数字电路中的加法器是一种重要的运算电路。对于一个 4 位二进制加法器，当两个输入均为最大二进制数时，输出结果是什么？（ ）
A. 0000
B. 1111
C. 10000
D. 溢出

14、在一个数字系统中，需要对数据进行加密和解密。以下哪种加密算法具有较高的安全性？（ ）
A. 对称加密算法
B. 非对称加密算法
C. 哈希算法
D. 随机数生成算法

15、有一个电力系统，其中有多个分布式电源（如小型风力发电机、太阳能电池板）接入配电网。分布式电源的接入改变了配电网的潮流分布和运行特性。下列关于分布式电源接入对配电网保护影响的描述，错误的是（ ）
A. 可能导致保护误动作
B. 可能使保护灵敏度降低
C. 不会影响原有保护的选择性
D. 可能需要重新整定保护装置的参数

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在数字电路的故障诊断中，以下哪些方法是常用的？（ ）
A. 观察法 B. 测量法 C. 替换法 D. 仿真法

2、对于可编程逻辑控制器（PLC），以下哪些特点是其具备的？（ ）
A. 可靠性高
B. 编程简单
C. 通用性强
D. 功能强大

3、在光电子技术中，以下哪些器件是常见的？（ ）
A. 发光二极管
B. 激光二极管
C. 光电二极管
D. 太阳能电池

4、以下关于数字电路中的锁存器的描述，正确的是（ ）
A. 能够保持数据直到新的数据输入
B. 与触发器的功能相似，但触发方式不同
C. 常用于数据的暂存
D. 可以实现数据的同步传输

5、以下关于电动力学中的规范变换，表述准确的有（ ）
A. 不改变物理结果 B. 可以简化计算 C. 有多种形式 D. 只适用于特定的场

6、关于功率放大电路，以下哪些特点是正确的？（ ）
A. 输出功率大
B. 效率高
C. 非线性失真小
D. 工作在大信号状态

7、在电动力学中，以下哪些是麦克斯韦方程组所包含的方程（ ）
A. 高斯定律 B. 安培 - 麦克斯韦定律 C. 法拉第电磁感应定律 D. 磁场的高斯定律

8、在电气控制系统中，常见的电气故障诊断方法有哪些？
A. 直观法
B. 测量法
C. 类比法
D. 置换法

9、在 PLC 的输入接口电路中，常见的输入信号类型有哪些？
A. 直流输入
B. 交流输入
C. 脉冲输入
D. 模拟量输入

10、以下哪些是电气控制系统抗干扰的措施？
A. 屏蔽
B. 滤波
C. 接地
D. 隔离

三、分析题（本大题共5个小题，共25分)
1、（本题5分）在现代工业生产中，可编程逻辑控制器（PLC）被广泛应用。请分析 PLC 的工作原理，阐述其在自动化生产线中的重要作用，并举例说明在某一具体生产场景中的应用优势。

2、（本题5分）一个工业自动化生产线的机器人视觉系统需要实现高精度的物体识别和定位。请分析如何进行机器人视觉系统的设计，包括相机选型、图像处理算法、系统集成等方面，并说明在实际应用中应注意的问题。

3、（本题5分）某小区的地下停车场照明系统能耗过高，且照明效果不佳。经分析，发现是灯具选型不当、照明控制方式不合理以及照明线路损耗较大等原因引起的。请全面探讨造成这些问题的因素，并给出降低能耗和提高照明效果的具体改进方案，包括更换节能灯具、优化控制策略和重新布线等。

4、（本题5分）某地区的风力发电场与电网的连接存在稳定性问题。请分析可能的原因，如风速变化、电网故障、风机控制策略不当等，并提出提高风力发电场与电网连接稳定性的措施。

5、（本题5分）在一个工业生产线上，变频器驱动的输送带速度不稳定，影响了产品的生产质量。请分析可能导致输送带速度不稳定的原因，如变频器参数设置不当、负载变化频繁、电磁干扰等，并提出相应的解决办法，包括优化变频器参数、增加负载缓冲装置、采取抗干扰措施等。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）推导差动放大电路的差模放大倍数和共模放大倍数的表达式。

2、（本题10分）简述单稳态触发器的暂稳态持续时间的计算方法。

3、（本题10分）研究场效应管的输出特性曲线，说明如何从曲线中获取重要的电学参数。

4、（本题10分）说明电磁波在等离子体中的传播特性。
