山西省应县一中2023年物理高二第一学期期末统考模拟试题含解析.doc

山西省应县一中2023年物理高二第一学期期末统考模拟试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、一带负电绝缘金属小球放在潮湿的空气中，经过一段时间后，发现该小球上净电荷几乎不存在了，这说明（　　）
A.小球上原有负电荷逐渐消失了
B.在此现象中，电荷不守恒
C.小球上负电荷减少的主要原因是潮湿的空气将电子导走了
D.该现象是由于电子的转移引起的，不遵循电荷守恒定律
2、质谱仪是测量带电粒子的质量和分析同位素的重要工具.如图所示为质谱仪的原理示意图,现利用质谱仪对氢元素进行测量.让氢元素三种同位素的离子流从容器A下方的小孔S无初速度飘入电势差为U的加速电场.加速后垂直进入磁感强度为B的匀强磁场中.氢的三种同位素最后打在照相底片D上,形成a、b、c三条“质谱线”.则下列判断正确的是

A.进入磁场时速度从大到小排列的顺序是氚、氘、氕
B.进入磁场时动能从大到小排列的顺序是氕、氘、氚
C.在磁场中运动时间由大到小排列的顺序是氕、氘、氚
D.a、b、c三条“质谱线”依次排列的顺序是氚、氘、氕

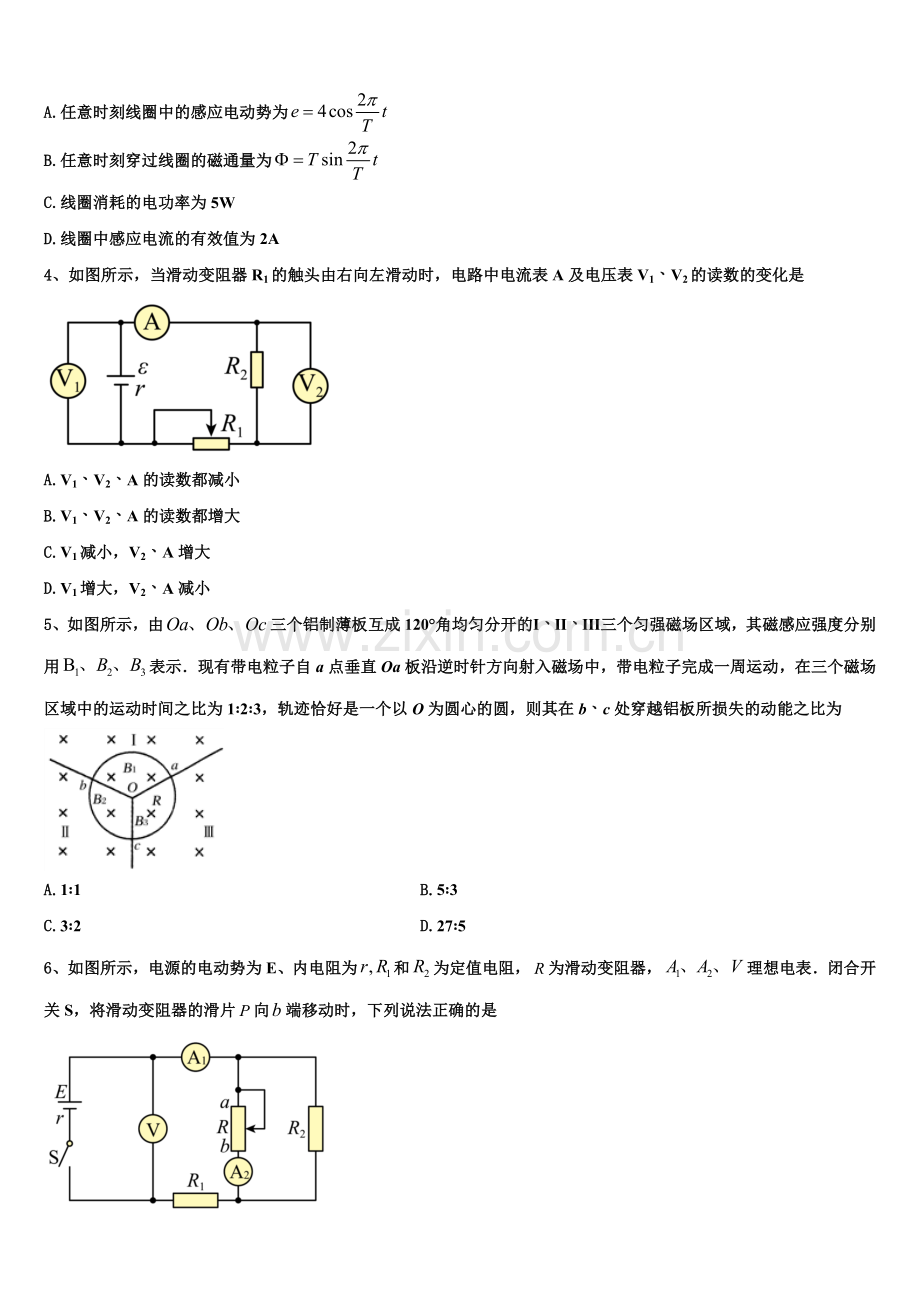

3、如图所示，在匀强磁场中匀速转动的矩形单匝线圈的周期为T，转轴垂直于磁场方向，线圈电阻为2Ω。从线圈平面与磁场方向平行时开始计时，线圈转过 60º 时的感应电流为1A，那么（）

A.任意时刻线圈中的感应电动势为
B.任意时刻穿过线圈的磁通量为
C.线圈消耗的电功率为5W
D.线圈中感应电流的有效值为2A
4、如图所示，当滑动变阻器R1的触头由右向左滑动时，电路中电流表A及电压表V1、V2的读数的变化是

A.V1、V2、A的读数都减小
B.V1、V2、A的读数都增大
C.V1减小，V2、A增大
D.V1增大，V2、A减小
5、如图所示，由三个铝制薄板互成120°角均匀分开的Ⅰ、Ⅱ、Ⅲ三个匀强磁场区域，其磁感应强度分别用表示．现有带电粒子自a点垂直Oa板沿逆时针方向射入磁场中，带电粒子完成一周运动，在三个磁场区域中的运动时间之比为1∶2∶3，轨迹恰好是一个以O为圆心的圆，则其在b、c处穿越铝板所损失的动能之比为

A.1∶1 B.5∶3
C.3∶2 D.27∶5
6、如图所示，电源的电动势为E、内电阻为和为定值电阻，为滑动变阻器，理想电表．闭合开关S，将滑动变阻器的滑片向端移动时，下列说法正确的是

A.电压表和电流表示数都减小
B.电压表和电流表示数都增大
C.电压表示数减小，电流表示数增大
D.电压表示数不变，电流表示数增大
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、关于某一闭合电路的性质，下列说法正确的是
A.外电路断路时，路端电压最高
B.由U外＝IR可知，外电压随I增大而增大
C.由U内＝Ir可知，电源内压随I的增大而增大
D.由P＝IU可知，电源的输出功率P随输出电流I的增大而增大
8、回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列方法可行的是（　　）

A.增大磁场磁感应强度 B.减小狭缝间的距离
C.增大D形金属盒的半径 D.增大两D形金属盒间的加速电压
9、如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U加速后，水平进入互相垂直的匀强电场E和匀强磁场B的复合场中（E、g和B已知），小球在此空间的竖直面内做匀速圆周运动，则下列说法正确的是（　　）

A.小球带负电
B.小球做匀速圆周运动过程中机械能保持不变
C.小球做匀速圆周运动过程中周期
D.若电压U增大，则小球做匀速圆周运动的周期变大
10、如图所示的U-I 图象中，直线Ⅰ为某电源路端电压与电流的关系图线，直线Ⅱ为某一电阻R 的U-I图线．用该电源与电阻R连接成闭合电路，由图象可知（ ）

A.R 的阻值为1.5Ω
B.电源电动势为3.0V，内阻为1.5Ω
C.电源的输出功率为3.0W
D.电阻R 消耗的功率为1.5W
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）在研究匀变速度直线运动规律的实验中，小车拖着纸带运动，每秒50次的打点计时器打出的纸带如图所示，选出0、1、2、3、4共5个记数点，每相邻两个点间还有4个实验点未画出，则小车在打点计时器打出第3个计数点时的瞬时速度是______，小车的加速度是______，已测得，，，

12．（12分） “测定电池的电动势和内阻”的实验中：

(1)在如图甲所示的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑动触头应置于___________端（填“A”或“B”）
(2)如图乙是根据实验数据作出的U-I图象，由图可知，电源的电动势E=__________V，内阻r=__________Ω
(3)实验中如果将电压表并连在滑动变阻器的A、B两端，则理论上电动势的测量值和真实值关系E测________ E真，内阻的测量值和真实值 r测________ r真（填“＜，＞，或=”）
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
14．（16分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
15．（12分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】A．根据电荷守恒定律，电荷不能消灭，也不能创造，只会发生转移，故A错误；
B．此过程中电荷仍然守恒，电荷没有消失，只是被潮湿的空气导走而已，仍然遵循电荷守恒定律．故B错误；
C．金属小球上的负电荷减少是由于潮湿的空气将电子导走了，故C正确；
D．该现象是潮湿的空气将电子导走了，是电子的转移引起，仍遵守电荷守恒定律，故D错误。
故选C。
2、D
【解析】根据求出粒子进入偏转磁场的速度，知道三种粒子进入磁场的速度大小关系，再根据求出R与什么因素有关，从而得出a、b、c三条“质谱线”的排列顺序
【详解】A项：根据得：比荷最大的是氕，最小的是氚，所以进入磁场速度从大到小的顺序是氕、氘、氚，故A错误；
B项：根据动能定理可知Ek=qU，故动能相同，故B错误；
C项：时间为，故在磁场中运动时间由大到小排列的顺序是氚氘氕，故C错误；
D项：进入偏转磁场有，解得：氕比荷最大的，轨道半径最小，c对应的是氕，氚比荷最小，则轨道半径最大，a对应的是氚，故D正确
故选D
【点睛】解决本题的关键知道根据可求出速度，知道速度与比荷有关，以及知道根据可求出轨道半径与比荷有关
3、A
【解析】ACD．从垂直中性面开始其瞬时表达式为

则

故电流的有效值为。感应电动势的最大值为

电功率为

所以从线圈平面与磁场方向平行时开始计时，电动势的瞬时表达式为

故A正确，CD错误；
B．任意时刻穿过线圈的磁通量为

根据公式

可得

故

故B错误。
故选A。
4、D
【解析】当滑动变阻器的滑片P向左移动时，R1的阻值变大，串联电路的总阻值增大，则根据欧姆定律可知，串联电路的电流变小，即电流表A的读数减小，电路中电流减小，电源的内电压减小，则路端电压增大，则电压表V1读数会增大．又R2的阻值不变，根据U2=IR2可知电压表V2的读数减小，故D正确，ABC错误
5、D
【解析】带电粒子在磁场运动的时间为，在各个区域的角度都为，对应的周期为，则有，故，则三个区域的磁感应强度之比为，三个区域的磁场半径相同为，又动能，联立得，故三个区域的动能之比为：，故在b处穿越铝板所损失的动能为，故在c处穿越铝板所损失的动能为，故损失动能之比为，D正确，选D.
6、C
【解析】根据题图可知，考查电路的动态分析；根据滑片的移动方向判断出滑动变阻器接入电路的阻值如何变化，然后由串并联电路特点及欧姆定律分析即可
【详解】由电路图可知，滑动变阻器的滑片P由a端向b端移动时，滑动变阻器接入电路的阻值减小，电路的总电阻减小，电源电动势不变，由闭合电路欧姆定律可知，电路总电流I增大，A1示数增大，路端电压U＝E﹣Ir，则U减小，电压表V示数减小；电阻R1的电压U1＝IR1，则知U1增大，并联部分的电压U并＝U﹣U1减小，所以通过R2电流减小，A2示数增大．故C正确，ABD错误
【点睛】动态电路动态分析题的解题思路与方法：局部→整体→局部

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AC
【解析】A．外电路断路时，外电路，有，所以有：

则路端电压最高，故A正确；
B．根据闭合电路的欧姆定律得：
，
可知外电压随I的增大而减小，而U外＝IR中，I的增大伴随R的减小，故B错误；
C．针对某一电源来说，内阻r一定，故由U内＝Ir可知电源的U内随I的增大而增大；故C正确；
D．外功率P＝IU，随着I的增大路端电压U会减小，不能得到外功率与电流的关系；而由外功率:

根据数学知识分析可得，当电源的内电阻等于外电阻时，输出功率最大，当电流增大时，电源的输出功率可能变大，也可能变小，故D错误。
故选AC。
8、AC
【解析】由洛伦兹力提供向心力，可知

计算得出

则动能

可知，动能与加速的电压无关，与狭缝间的距离无关，与磁感应强度大小和D形盒的半径有关，增大磁感应强度和D形盒的半径，可以增加粒子的动能，故选AC。
9、AC
【解析】小球在竖直平面内做匀速圆周运动，重力与电场力平衡，则知小球所受的电场力竖直向上，与电场方向相反，因此小球带负电，故A正确．小球做匀速圆周运动，动能不变，重力势能不断变化，两者之和即机械能在变化，故B错误．小球做匀速圆周运动，由洛伦兹力提供向心力，则有 qvB=mr，又qE=mg，联立得，故C正确．在加速电场中，根据动能定理得 qU=mv2，得，知若电压U增大，小球获得的速度v增大，小球做匀速圆周运动的轨迹半径增大，根据知小球做匀速圆周运动的周期不变．故D错误．故选AC
10、ABD
【解析】A、由两图线的交点知， ，故A正确；
B、直线I在纵轴上的截距为电动势，即E=3V，斜率的绝对值为内阻，即，选项B正确；
CD、电源的输出功率P=UI=1.5W，也等于电阻R消耗的功率，选项C错误，D正确

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.0.430 ②.2.190
【解析】研究匀变速度直线运动规律
【详解】小车在打点计时器打出C计数点时的瞬时速度是

小车的加速度是

12、 ①.A ②.1.5 ③.1.0 ④.= ⑤.＞
【解析】（1）滑动变阻器在开始时应调节到使电路中电流最小的位置；
（2）由图可知，图象由纵坐标交点为电动势；根据图象的斜率绝对值表示内电阻可求得内电阻
（3）将电压表并连在滑动变阻器的A．B两端，误差来自由没有分析电流表与电压表的内阻，则通过电表对电路的影响作出真实值与测量值间的图象，由图象可分析其误差情况
【详解】（1）为保证实验安全，在开始时电路中电流应为最小值，故滑动变阻器应接入最大阻值，由图可知，滑动变阻器接入部分为右半部分；故滑片应接到A端；
（2）在U-I图象中纵坐标的截距代表的是电源的电动势，直线的斜率绝对值代表的是电源的内阻的大小．U-I图可知，电源的电动势E=1.5V；U-I图象斜率的绝对值等于内阻，所以；
（3）图中由于电压表测量值小于电源真实的路端电压；但当外电路断开时，电流表的分压可以忽略，故本接法中电动势是准确的．而测量的电压小于真实值，故由图象可知测量的内阻大于真实值

【点睛】本题考查实验的连接和数据的处理等内容，要求能正确理解电路的接法及实验安全性的要求，并能正确根据图象得出电动势和内电阻

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
14、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
15、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
