河南农业大学《装饰工程制图及AutoCAD应用》2024-2025学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

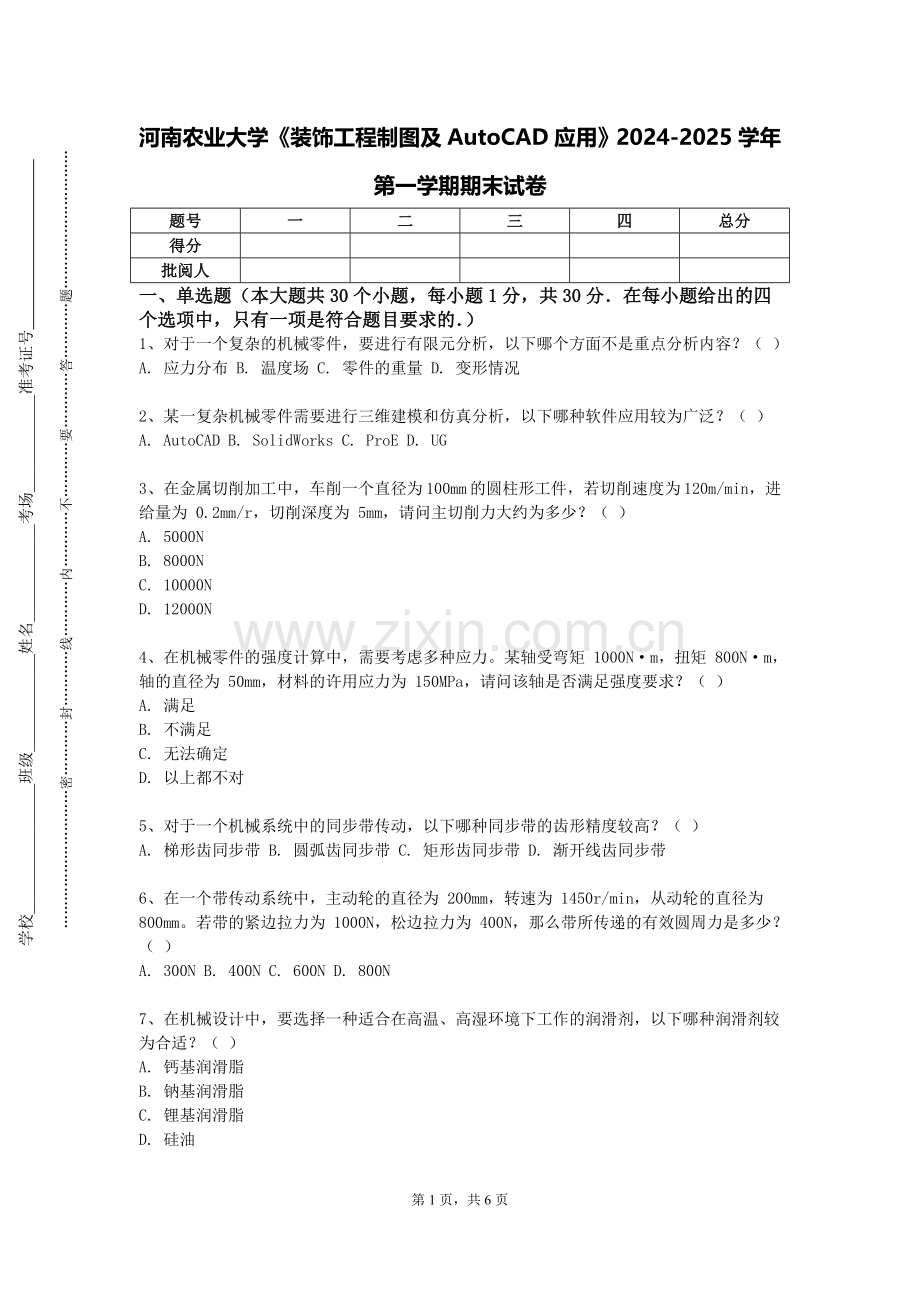

河南农业大学《装饰工程制图及AutoCAD应用》2024-2025学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、对于一个复杂的机械零件，要进行有限元分析，以下哪个方面不是重点分析内容？（ ）
A. 应力分布 B. 温度场 C. 零件的重量 D. 变形情况

2、某一复杂机械零件需要进行三维建模和仿真分析，以下哪种软件应用较为广泛？（ ）
A. AutoCAD B. SolidWorks C. ProE D. UG

3、在金属切削加工中，车削一个直径为 100mm 的圆柱形工件，若切削速度为 120m/min，进给量为 0.2mm/r，切削深度为 5mm，请问主切削力大约为多少？（ ）
A. 5000N
B. 8000N
C. 10000N
D. 12000N

4、在机械零件的强度计算中，需要考虑多种应力。某轴受弯矩 1000N·m，扭矩 800N·m，轴的直径为 50mm，材料的许用应力为 150MPa，请问该轴是否满足强度要求？（ ）
A. 满足
B. 不满足
C. 无法确定
D. 以上都不对

5、对于一个机械系统中的同步带传动，以下哪种同步带的齿形精度较高？（ ）
A. 梯形齿同步带 B. 圆弧齿同步带 C. 矩形齿同步带 D. 渐开线齿同步带

6、在一个带传动系统中，主动轮的直径为 200mm，转速为 1450r/min，从动轮的直径为 800mm。若带的紧边拉力为 1000N，松边拉力为 400N，那么带所传递的有效圆周力是多少？（ ）
A. 300N B. 400N C. 600N D. 800N

7、在机械设计中，要选择一种适合在高温、高湿环境下工作的润滑剂，以下哪种润滑剂较为合适？（ ）
A. 钙基润滑脂
B. 钠基润滑脂
C. 锂基润滑脂
D. 硅油

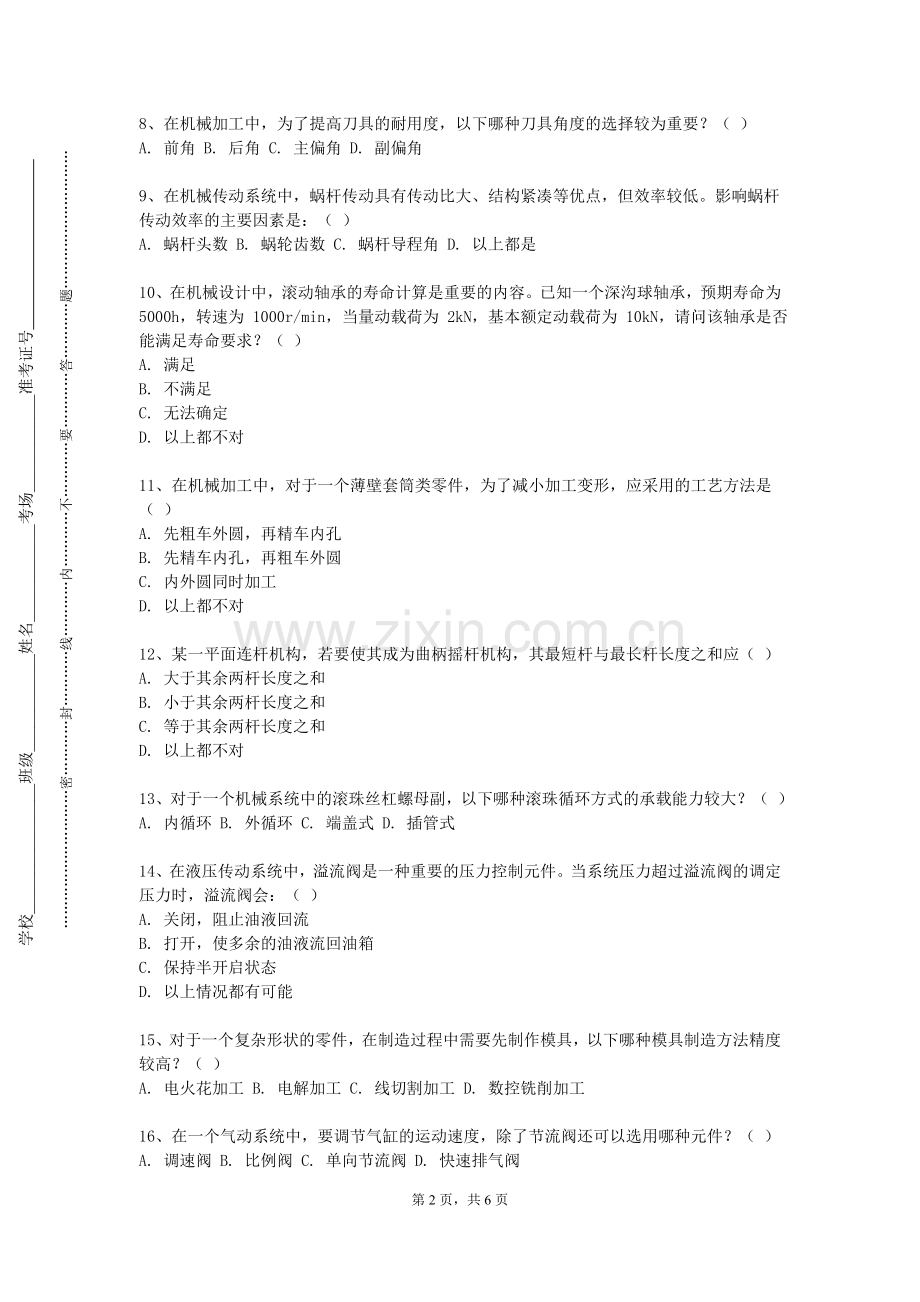

8、在机械加工中，为了提高刀具的耐用度，以下哪种刀具角度的选择较为重要？（ ）
A. 前角 B. 后角 C. 主偏角 D. 副偏角

9、在机械传动系统中，蜗杆传动具有传动比大、结构紧凑等优点，但效率较低。影响蜗杆传动效率的主要因素是：（ ）
A. 蜗杆头数 B. 蜗轮齿数 C. 蜗杆导程角 D. 以上都是

10、在机械设计中，滚动轴承的寿命计算是重要的内容。已知一个深沟球轴承，预期寿命为 5000h，转速为 1000r/min，当量动载荷为 2kN，基本额定动载荷为 10kN，请问该轴承是否能满足寿命要求？（ ）
A. 满足
B. 不满足
C. 无法确定
D. 以上都不对

11、在机械加工中，对于一个薄壁套筒类零件，为了减小加工变形，应采用的工艺方法是（ ）
A. 先粗车外圆，再精车内孔
B. 先精车内孔，再粗车外圆
C. 内外圆同时加工
D. 以上都不对

12、某一平面连杆机构，若要使其成为曲柄摇杆机构，其最短杆与最长杆长度之和应（ ）
A. 大于其余两杆长度之和
B. 小于其余两杆长度之和
C. 等于其余两杆长度之和
D. 以上都不对

13、对于一个机械系统中的滚珠丝杠螺母副，以下哪种滚珠循环方式的承载能力较大？（ ）
A. 内循环 B. 外循环 C. 端盖式 D. 插管式

14、在液压传动系统中，溢流阀是一种重要的压力控制元件。当系统压力超过溢流阀的调定压力时，溢流阀会：（ ）
A. 关闭，阻止油液回流
B. 打开，使多余的油液流回油箱
C. 保持半开启状态
D. 以上情况都有可能

15、对于一个复杂形状的零件，在制造过程中需要先制作模具，以下哪种模具制造方法精度较高？（ ）
A. 电火花加工 B. 电解加工 C. 线切割加工 D. 数控铣削加工

16、在一个气动系统中，要调节气缸的运动速度，除了节流阀还可以选用哪种元件？（ ）
A. 调速阀 B. 比例阀 C. 单向节流阀 D. 快速排气阀

17、在一个钻床加工过程中，要钻一个深孔，为了保证加工质量，应采取哪些措施？（ ）
A. 选择合适的钻头 B. 采用分级进给 C. 充分冷却和润滑 D. 以上都是

18、某机械零件在工作时受到静载荷作用，其材料应主要考虑哪种力学性能指标？（ ）
A. 屈服强度 B. 抗拉强度 C. 疲劳强度 D. 冲击韧性

19、在机械制造工艺中，对于一个需要进行表面淬火的零件，在淬火前常进行哪种预备热处理？（ ）
A. 退火 B. 正火 C. 调质 D. 时效处理

20、在机械设计中，需要选择合适的材料。对于在高温、高腐蚀环境下工作的零件，以下哪种材料较为合适？（ ）
A. 45 钢 B. 铝合金 C. 不锈钢 D. 铸铁

21、某机械零件的工作温度较高，需要选用一种耐热材料，以下哪种材料较为合适？（ ）
A. 耐热钢 B. 钛合金 C. 高温陶瓷 D. 石墨

22、在机械工程中，液压传动和气压传动都有广泛的应用。以下关于液压传动和气压传动的比较中，错误的是？（ ）
A. 液压传动的工作压力比气压传动高，输出力大
B. 液压传动的速度稳定性比气压传动好
C. 气压传动的动作响应速度比液压传动快
D. 液压传动和气压传动都适用于远距离传动

23、在机械传动中，带传动的张紧装置有多种形式。定期张紧装置适用于：（ ）
A. 水平或接近水平的传动
B. 垂直或接近垂直的传动
C. 两轴中心距较大的传动
D. 两轴中心距较小的传动

24、在机械制造的磨削加工中，为了提高磨削质量，以下哪种措施是不正确的？（ ）
A. 采用较小的磨削深度
B. 提高砂轮转速
C. 增大工件进给速度
D. 选用粒度较细的砂轮

25、在机械设计中，为了降低成本，提高产品的竞争力，应遵循哪些设计原则？（ ）
A. 标准化 B. 系列化 C. 通用化 D. 以上都是

26、在机械设计中，键连接用于轴和轮毂之间的周向固定。平键连接的主要失效形式是：（ ）
A. 压溃 B. 磨损 C. 剪断 D. 以上都有可能

27、在机械制造中，锻造是一种常用的毛坯制造方法。与铸造相比，锻造的优点主要在于：（ ）
A. 成本低
B. 可以制造形状复杂的零件
C. 能改善金属的组织和性能
D. 生产效率高

28、在一个机械系统中，要实现快速准确的定位和夹紧，应选用哪种夹具？（ ）
A. 通用夹具 B. 专用夹具 C. 组合夹具 D. 随行夹具

29、在机械加工中，对于一个精度要求较高的外圆表面，以下哪种加工方法较为合适？（ ）
A. 粗车 B. 精车 C. 磨削 D. 研磨

30、某机械零件的表面粗糙度要求为 Ra0.8μm，以下哪种加工方法可以达到这个要求？（ ）
A. 粗车 B. 精车 C. 磨削 D. 研磨

二、绘图题（本大题共5个小题，共25分)
1、（本题5分）绘制一个滚动轴承的剖视图，标注各部分的尺寸和型号。

2、（本题5分）绘制一个蜗轮蜗杆减速器的装配图，清晰展示各零部件的装配关系，标注外形尺寸、安装尺寸和主要配合尺寸。

3、（本题5分）根据给定的尺寸和性能要求，绘制一个膜片联轴器的装配图，包括联轴器本体、膜片等，并标注尺寸、公差和技术要求。

4、（本题5分）设计并绘制一个自动化生产线的分拣机构装配图，包括输送带、传感器、气缸和分拣挡板，标注分拣速度和准确率。

5、（本题5分）按照给定的技术规格，绘制一个气动执行器的装配图，标明气缸、活塞、推杆等零件的结构和尺寸。

三、简答题（本大题共5个小题，共25分)
1、（本题5分）请详细说明在机械产品的绿色设计中，如何考虑环境因素，如材料的可回收性、能源的消耗、废弃物的产生等，以及实现绿色设计的方法和途径。

2、（本题5分）阐述在机械加工中，水射流加工的原理和特点。水射流加工适用于哪些材料和加工需求？

3、（本题5分）解释在机械加工中，如何进行刀具几何参数的选择，以及刀具磨损的原因和减少磨损的措施。

4、（本题5分）详细论述在机械设计中，滚动轴承的密封装置的作用和类型，如接触式密封、非接触式密封等，以及如何选择合适的密封方式。

5、（本题5分）详细说明在机械设计中，如何进行机械结构的轻量化设计，包括材料选择、结构优化和制造工艺的考虑。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）机械传动系统的效率对整个机械系统的性能有重要影响。请分析影响机械传动系统效率的因素有哪些，并提出提高传动系统效率的措施。

2、（本题10分）机械加工中的精密加工技术对于制造高精度零件至关重要。请分析精密加工技术的特点和应用范围，并说明精密加工对加工环境的要求。

第6页，共6页
