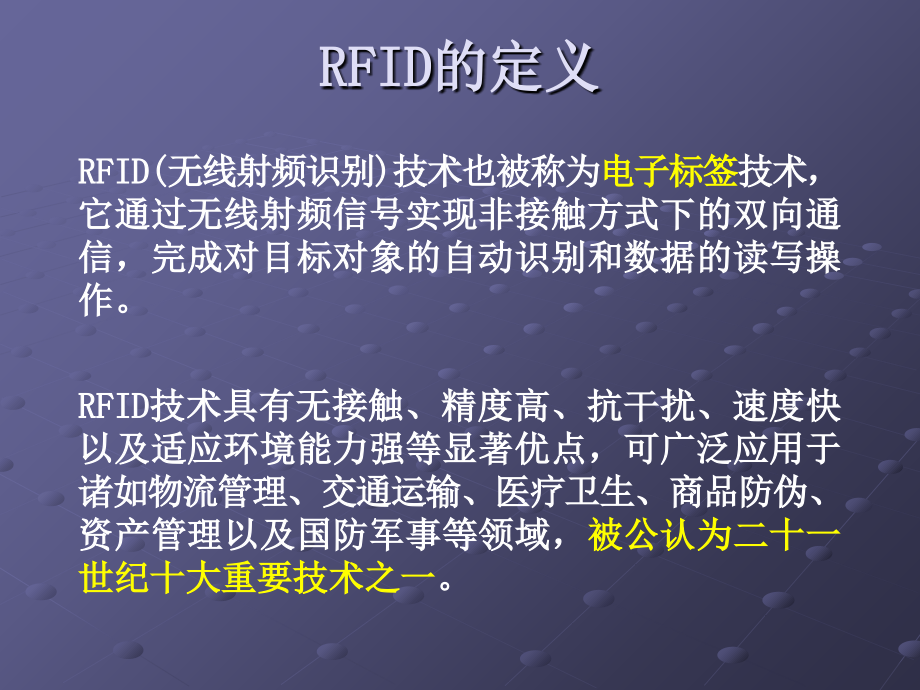

,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,RFID(射频识别)技术及其应用,RFID的定义,RFID(,无线射频识别,),技术也被称为,电子标签,技术，它通过无线射频信号实现非接触方式下的双向通信，完成对目标对象的自动识别和数据的读写操作。,RFID,技术具有无接触、精度高、抗干扰、速度快以及适应环境能力强等显著优点，可广泛应用于诸如物流管理、交通运输、医疗卫生、商品防伪、资产管理以及国防军事等领域，,被公认为二十一世纪十大重要技术之一,。,RFID的系统结构,中间件及应用软件,数据协议处理器,标签驱动,(,射频单元,),应用系统,读写器,电子标签,响应单元,编码,存储器,解码,物理接口,(,调制解调,),读数据,写数据,命令,查询,写入,读取,应用程序接口,(API),空中接口,(Air Interface),芯片,天线,封装,数据,能量,RFID工作流程,读写器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被启动。,射频卡将自身编码等信息透过卡内天线发送出去。,读写器接收天线接收到从射频卡发送来的载波信号，经天线调节器传送到读写器，读写器对接收的信号进行解调和译码然后送到后台软件系统处理。,后台软件系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行相应的动作。,RFID的工作频率(1),RFID的工作频率(2),参数,低频,(LF),高频,(HF),超高频(UHF),微波(uW),频率,125,134 KHz,13.5,6 MHz,433MHz，860,960 MHz,2.45GHz,，,5.8 GHz,技术特点,穿透及绕射能力强(能穿透水及绕射金属物质)；但速度慢、距离近,性价比适中，适用于绝大多数环境；但抗冲突能力差,速度快、作用距离远；但穿透能力弱(不能穿透水，被金属物质全反射)，且全球标准不统一,一般为有源系统，作用距离远；但抗干扰力差,作用,距离,10m,主要,应用,门禁、防盗系统,畜牧、宠物管理,智能卡,电子票务,图书管理,商品防伪,仓储管理,物流跟踪,航空包裹,自动控制,道路收费,RFID的技术特点,RFID不仅仅是改进的条码,非接触式，中远距离工作,大批量、由读写器快速自动读取,信息量大、可以细分单品,芯片存储，可多次读取,可以与其他各种传感器共同使用,RFID标签的分类,按供电方式分,：有源,(Active),标签和无源,(Passive),标签。,按工作频率分,：低频（,LF,）标签、高频（,HF,）标签、超高频（,UHF,）标签以及微波（,uW,）标签。,按通信方式分,：主动式标签（,TTF,）和被动式标签（,RTF,）。,按标签芯片分,：只读（,R/O,）标签、读写（,R/W,）标签和,CPU,标签。,IC卡的分类,RFID的行业应用(1),门禁管制：人员出入门禁监控管理,动物监控：畜牧动物管理、宠物识别、野生动物生态的追踪,交通运输：高速公路的收费系统,物流管理：航空运输的行李识别，存货、物流运输管理,自动控制：汽车、家电、电子业之分类、组装生产线管理,医疗应用：医院的病历系统、仪器仪表设备管理,物料管控：工厂物料的自动化盘点及控制系统,质量追踪：成品质量追踪、回馈,资源回收：栈板、可回收容器等管理,防盗应用：超市、图书馆或书店的防盗管理,防仿假冒：名牌烟酒及贵重物品的打假防伪,废物处理：垃圾回收处理、废弃物管控系统,联合票证：多种用途的智能型储值卡、一卡通等,危险物品：军械枪支、雷管炸药管制,RFID的行业应用(2),门禁管制,文件管理,动物识别,车辆收费,航空包裹,仓储管理,医药管理,商场应用,RFID相关产品,RFID液化气钢瓶的管理(概述),液化钢瓶管理系统可以采用RFID系统来对钢气数据进行自动更新。系统中，单个的钢瓶安装有RFID标签并在ERP系统注册，这些装有RFID标签的钢瓶可以被单个或者成批地识别，识别装置可以是顶装或者手持设备。和数据更新相关的ERP系统变量如下：,钢瓶状态,在罐装点和储存点的数量,仓库中的具体位置,用户手中的钢瓶数量,在用户手中的钢瓶位置信息,换气站的换气信息,日期与时间信息,检测与维护信息,RFID液化气钢瓶的管理(设计),RFID液化气钢瓶的管理(数据),在卡车的前部装有,20,个大罐,在大罐中间夹杂装有,3,个中罐,大罐后面紧挨着,21,个中罐,卡车的后部装有,27,个小罐,所有钢瓶装有,iPico,钢瓶专用环形标签（,915MHz,）,标签方向是随意的,门形环境下安装有,2,个,iPico,915MHz EIRP 4W,读头,天线距离大罐顶部,1,米,卡车速度,5km/h(,进出煤气站,),记录每个煤气罐的识别信息,RFID液化气钢瓶的管理(装载),RFID液化气钢瓶的管理(实物),RFID液化气钢瓶的管理(测试),RFID液化气钢瓶的管理(结论),结论：利用iPico钢瓶专用环形标签和UHF读头完全可以实现煤气罐的多罐同时识别，但是根据卡车的行驶速度、读头高度限制、煤气罐的种类以及管理手段等的不同，需要进行RFID系统的具体设计。,RFID枪械管理(概述),R,系统利用现代计算机技术、,RFID,通信技术实现军队枪械自动识别和信息化管理，提供一个对部队枪械的发放、出入库、使用维护时的自动识别、智能管理的数字化平台。系统能有效、准确、智能地对进出库房的枪械进行信息自动识别、采集、记录、上传，以及对枪械的维护信息进行快速的查询、统计，从而建立起军队军用物资管理的数字化信息管理系统。,部队枪械自动识别管理系统主要由,RFID,自动识别设备、枪械自动识别电子标签、后台管理系统三部分组成。后台管理系统分为枪械发放管理模块、枪械出入库自动识别模块、枪械维护自动识别模块等几部分。,RFID枪械管理(功能),在枪支发放时自动录入枪械身份信息，并掌握枪械流向；,自动识别出入库枪械的身份信息，如枪械型号、枪械编号、制造年月、制造厂家等；,自动校核枪械出库时型号、数量与计划是否一致，如不一致则提示报警，自动校核枪械入库时型号、数量与出库时是否一致，如不一致则提示报警；,自动录入枪械在维护过程中身份信息、并提供查询、分析统计等功能，提高信息化管理水平；,具有数据网络查询功能，不同授予权限可了解不同的信息内容。,RFID枪械管理(设计),RFID煤矿安全(概述),矿用人员定位、寻呼安全管理系统应用RFID技术及现代计算机通讯技术,在井上控制指挥中心设置中心控制计算机系统,在井下一定位置布置监测分站,即射频读写器,二者之间通过光纤或双绞线相连接,矿山井下人员、车辆、设备等目标分别携带射频识别标签,系统通过监测分站与射频识别标签之间的无线通讯,实现对被识别对象的目标定位和无线寻呼,从而为生产指挥调度、安全监测检查、人员考勤、区域禁入控制、紧急事件处理等工作提供有效的手段,系统可同时将有关数据传至各级管理部门,为各级领导的监督、指挥、决策提供重要依据。,RFID煤矿安全(概述),RFID煤矿安全(人员定位),RFID煤矿安全(系统),1。分站/读写器是置于井下的，因此包含有防爆箱，也需要有防爆证，煤安认证这些东西。,2。智能传输接口是一个单独的设备，相当于个网络复接器，用于集中各分站，以及向远端后台传送。,3。井上考勤分站其实也是一个RFID读写器，与井下读写器的区别是不需要防爆装置，以及提供的考勤软件功能。,RFID煤矿安全(产品),a）工作电压：,DC3V；,b）发射电流：13mA；,c）待机电流：1mA；,d）发射频率：2.4GHz2.524GHz；,e）载波功率：大于0.1mW；,f）调制方式：调频；,g）卡信息能以无线方式发射传送。,a）工作方式：RS485；,b）传输介质：矿用通讯电缆MHYVR；,c）传输方向：半双工；,d）传输速率：9600bps；,e）最大传输距离：10km；,RFID煤矿安全(井下通信),RFID煤矿安全(井下通信),KT18,型矿用无线通信系统是基于,PHS,公众个人移动通信系统技术和设备为基础的井下移动通信系统。系统直接采用,PAS,无线市话系统（小灵通）设备，首次推出了矿区全面实现无线移动通信的解决方案；第一次成功实现了矿区井上井下在一个系统内全面实现移动通信；第一次实现了矿区移动通信与社会移动通信公用网的全面接轨，真正做到井下、地面一个样。系统井下设备符合,GB3836-2000,及相关标准规定的要求。,
