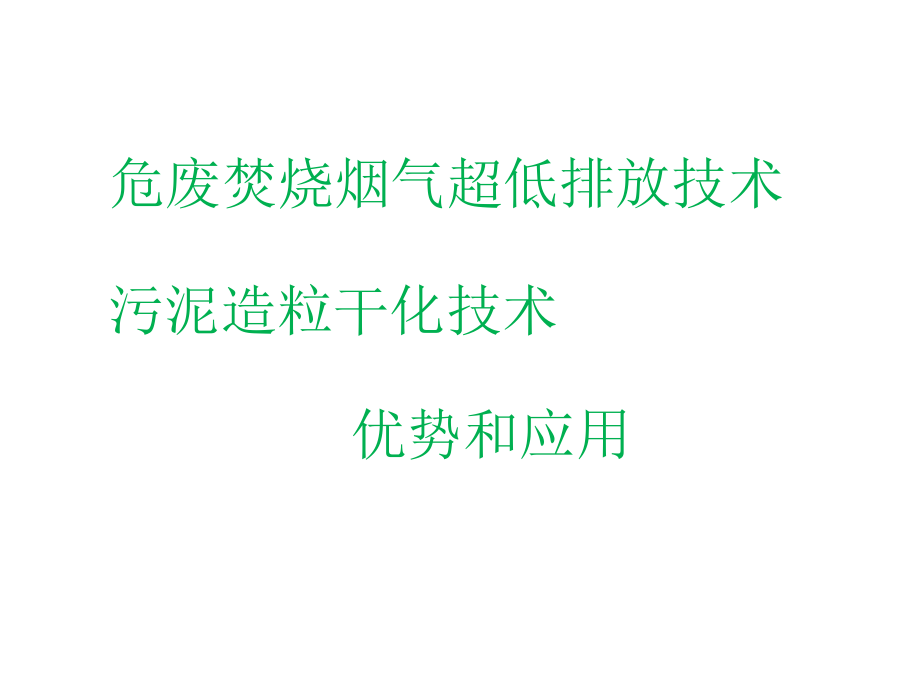

危废焚烧烟气超低排放技术和污泥造粒干化技术的应用.pptx

,2022-06-25,#,危废焚烧烟气超低排放技术,污泥,造粒干化,技术,优势和应用,一,、危废焚烧烟气超低排放技术,急冷塔！,脱酸塔！,干燥塔！,降尘塔！,气膜隔离保护磁力雾化器！,雾化颗粒,0.5,8um,！,垂直混合,+,湿球温度,+,适应更高粘度！,急冷时间：,0.5s,脱酸效率：,98%,99.99%,适应温度：,200,1150,使用液体：无臭高盐废水、清洗水、其它水源,+,废碱液、片碱,四维一体的急冷脱酸烟气净化技术,常用的烟气净化系统：,四维一体的烟气净化系统：,雾化、混合、急冷、脱酸、干燥工作原理：,非,接触传动,，无传动损耗,对称的非接触的力学模型,，无弯曲和断裂,振动和,噪声非常小,更有利于,分裂微细,化,粘性液体,，雾化,更,均匀,、更细、效率更,高,无极调速一机多,用,设备故障率小,多重自控保护,操作维护更,轻便、成本低,四维一体塔示意图：,最大,限度,地,降低了二噁英的生成,几率,；,没有,残留,水,滴进入后续设备、无,湿,塔,现象,；,避免,后续,腐蚀,、降低,了,除尘,阻力,；,延长了滤袋及脉冲阀的,使用寿命,；,温度控制波动小，额定为,5,；,实现双重比例调节，碱消耗最低,；,塔体入出口,总阻力,600Pa,；,低速沉降塔，降低粉体排放,几率；,提高了活性炭吸附,效率。,神华宁煤危废焚烧项目：,北控滨州危废焚烧项目,中德周口生活垃圾焚烧发电项目：,收集干燥技术比对,德国：卧式转盘干燥机,日本：卧式桨叶干燥机,意大利：卧式 薄层干化,比利时：珍珠工艺,江苏东大：喷动床,-,烟气干燥,浙大：回转窑、滚筒干燥,江苏常熟：多层垂直搅拌干燥机,德国,-,卧式转盘干燥机,被干燥物料,洁净的干燥车间,进料端,干燥机中部,德国,-,卧式转盘干燥机,干燥机中后部,接近干燥机尾部,德国,-,卧式转盘干燥机,干燥机尾部,-,粉尘吸附,主轴扭矩大：断裂,德国,-,卧式转盘干燥机,主轴扭矩大：断裂,主轴扭矩大：断裂,德国,-,卧式转盘干燥机,主轴扭矩大：断裂,主轴扭矩大：断裂,主轴扭矩大：断裂,桨叶式干燥机,桨叶式运行,1,：,桨叶式运行,2,：,卧式薄层干化机,薄层干化结构：,薄层干化检修：,造粒干燥技术,-,国际专利,造粒机静置外形,上面是造粒机，,下面是盘式干燥机,湿污泥入口,蒸发废气出口,热空气入口,蒸汽入口,凝结水出口,干污泥颗粒出口,造粒机微电机,接近零磨损,驱动功率极,低、使用寿命更长：,容积式造粒,盘式干燥,非挤压、滚压、碾压造粒，依靠自重造粒,每吨污泥造粒驱动功率仅,0.91.15kwh/t,污泥,每吨污泥干燥驱动功率仅,1.01.2kwh/t,污泥,耙叶掠过百万次，漆面依旧，细泥沙成滚珠平面轴承,超高的蒸发强度,镂空、不规则颗粒获得最大的比表面积,+,薄层翻动,=,超强的蒸发动力：,超大的比表面积,超强的干燥动力,颗粒切面,重复造粒，形成镂空的、不规则的颗粒,布料密度高，单位体积的蒸发面积大，蒸发强度高。,蒸发表面快速更新，干燥室内相对湿度很小，干燥动力大。,不规则颗粒,所有物料全部实行表面燥，极大地降低能量损耗，热效率极高,获得超大孔隙率的颗粒,利于燃烧,、热解,气化、堆肥,。,利于在流化床锅炉燃烧,6,小时完成全部发酵,造粒机排出的污泥颗粒余温,45,左右，加上生物热能，肥堆降温缓慢，有利于菌群快速繁殖生长；,堆肥的孔隙率高可以包容足够的氧分，是好氧菌群繁殖的必备条件；,无粉尘的不规则的颗粒堆放，自然形成内部构架所形成的供氧通道。,颗粒重力确保流化床内的停留时间；,孔隙率确保颗粒在炉内快速点燃；,利于在垃圾炉内燃烧,在垃圾堆内具有足够的透气性，,不会阻塞燃烧空气通道；,孔隙率确保在垃圾堆内吸取水分；,利于在热解炉内气化,颗粒,+,孔隙率是污泥热解气化的关键；颗粒的堆比重小、透气性能好，有利于燃烬气体的穿透，得到更低的灼减率；,污泥内游离碳高，孔隙有助于游离碳的逸出。,安全、环保、减少腐蚀,干燥室内无粉尘，废气排放小，无二次污染，环境清洁：,设备近似静态运行，干燥室内无粉体飞扬；,间接换热，废气量小，处置简单费用低，无二次污染,；,气流逆向，即使全干时有微量粉体，亦被造粒机内湿料吸附；,原始湿污泥直接重复造粒，虽为镂空的，但无粉尘；,系统闭路负压运行，车间环境清洁；,污泥多以干表面自由接触传热表面，腐蚀性小：,干的酸性气体化学反应能力差，腐蚀性小。,如：,HCL,在干气体状态没有腐蚀性，增湿后腐蚀性增强。,自动分拣,异物,，实现,全自动化,杜绝,因异物卡死现象（如桨叶、卧式圆盘干燥、面条机、卧式薄层干燥等），实现无故障和长寿运行。适合国内污泥集中处置车载运输（易混入石子、砖块、螺帽、螺栓）的管理水平。,颗粒形态才能保证模压成型的强度和正品率：,压缩气流会导致造型容腔内的粉体局部气喷，造成单位体积内物料质量不等而形成局部空缺，成型颗粒各部受压不均，形成缺球、松散、强度低、不光滑完整，正品率低下。,颗粒更利于精密制球冶炼,利于污泥软的特性和力学原理，进行硬性异物分拣,5.,系统工艺简图,7.,运行费用分析,序号,费用明细,计算依据,金额,(,元,/,吨）,备注,1,蒸汽费用,1kg,水蒸发时需要的耗热量,X,水蒸发量,x,蒸汽费,114,150,元,/t,蒸汽,2,电费,平均耗电量,/,吨,x,电费,6,0.68,元,/kwh,3,维护费,平均维护费,/,吨,3.3,5.5,万元,/,年,4,人工费,-,5,其他,合计,123.3,备注：,1.,含水率,80%,的污泥干燥到,45%,的费用,2.,人工费不算,当含水量从,80%,下降到,30%,时的运行成本为,145,元，,当含水量从,80%,下降到,20%,时的运行成本为,154.,元。,智能,污泥造粒制肥系统的工艺流程,好氧发酵的条件,温度：,40,70,水分：,65%,20%,透,氧：高孔隙颗粒,菌丝体（药渣）制肥,球形成品肥：,菱形成品肥,造粒干化与其它技术比较,低温干化技术：,我们需要学习的地方：,静态干燥；,研究干燥设备的第一要素是如何将静态干燥变为动态干燥，不断地更新蒸发表面和剥离表面蒸发水汽,永恒的蒸发表面；,99%,水靠迁移到表面蒸发，不仅需要蒸发潜热，更需要辅助动能,重载履带系统,；,如何,解决支撑轴承的干磨,体积庞大；,与外界接触面积非常,大，散热面很大,无尾气处置；,蒸发出来的氨等都可以冷凝，遵循物质不灭,定律；绝对密封,尾气余热,100%,回收；,绝对密封，绝热状态,木材干燥,、食品干燥的,延伸,；,个人,理念,湿热空气,冷凝水,干燥热空气,除湿热泵,
