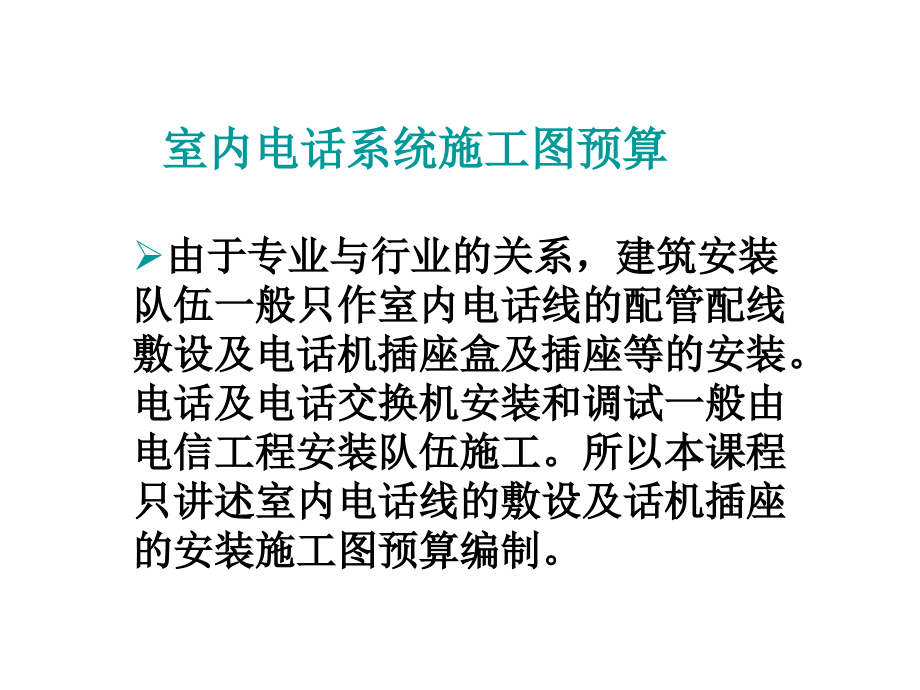

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,室内电话系统施工图预算,由于专业与行业的关系，建筑安装队伍一般只作室内电话线的配管配线敷设及电话机插座盒及插座等的安装。电话及电话交换机安装和调试一般由电信工程安装队伍施工。所以本课程只讲述室内电话线的敷设及话机插座的安装施工图预算编制。,本章学习要求,学习目标：,熟悉建筑室内电话、电视工程的组成及其相关内容；熟悉建筑室内电话、电视工程的工程量计算方法及其定额套用，以及的相关应注意事项。,重点难点：,本章的重点是室内电话、电视工程的工程量计算方法及定额套用。,一、电话线配管工程量计算,电话线的配管（明敷、暗敷）工程量，以管径大小规格，管材分类，以“m”计量。电话线配管工程量计算方法与定额应用，均按安装定额第二册电气设备安装工程的第十二章“配管配线工程”执行。,二、户内放电话线,通信线与通信电缆型号编制方法与一般照明动力线路用线型号编制方法不同，常用的通信线与通信电缆代号为:H市话电缆;HB通信线;HE长途通信电缆;HJ局用电缆;HO同轴电缆;HR电话软线;HP配线电缆。,1、管内穿电话线 可按定额第二册电气设备安装工程“配管配线工程”计算工程量并应用管内穿线子目定额。也可用定额第十二册通信设备及线路安装工程“穿放暗管电话线”子目（双芯室内电话线）相应项目。其工程量计算方法均与照明、动力线路工程相同。,2、布放户内电话线 沿室内墙面布放双芯电话线时，其工程量计算方法与照明、动力线路工程相同。可用第十二册通信设备及线路安装工程“布放户内电话线”子目。明敷电话电缆，也可应用安装定额第二册第十二章“塑料护套线明敷”子目。,三、电话机插座安装,话机插座即电话电线盒见图112 所示：,不论接线板式、插口式、瓷接头式，不论明装与暗装，均以“个”计量。只是明装与暗装均需计算一个插座盒的安装。插座安装用安装定额第十二册相应子目。插座盒安装用定额第二册第十二章相应子目。四、电话室内交接箱、分线盒、壁龛（接头箱、端子箱、过路箱、分线箱）的安装,1、交接箱 不设电话站的用户单位，用一个箱直接与市话网电缆联接，并通过箱的端子分配给单位内部分线盒（箱）时，该箱称为“交接箱”。交接箱可明装，也可暗装。可设在室外也可设在建筑物内，见图113所示：,交接箱目前有XF5系列无端子交接箱，线头用压接方式联接，其绝缘、密闭防腐蚀性较好。见图114 所示：,交接箱安装以“个”计量，可用第十二册通信设备及线路安装工程相关子目，也可用第二册电气设备安装工程第四章中“端子箱安装”子目（不含箱内端子）。市话电缆进交接箱的接头排，一般由市话安装队伍制作安装故可以不计算。2、壁龛 室内电话线路需分配到各室，或转折、过墙、接头时，用分线箱（接头箱、过路箱、端子箱），当暗装时通称壁龛。壁龛箱体用木质、铁质制作，内装电话接线端子板一对作分线用，如图11-5 所示：,TP,所装电话对数较少的盒也称接线盒或分线盒，明装方式如图 116所示。,壁龛、分线盒的安装，以“个”计量，以所分配电话对数分档，应用第十二册相关子目。箱盒为未计价材料。当箱由施工现场制作安装时，除计算安装外还应计算箱体加工，按定额第二册第四章相应子目计算制作工程量及应用定额。箱中端子板还要计算端子板安装及端子板外接线，仍用定额第二册第四章相应子目,。,成品箱、盒或非成品箱、盒安装均包括划线定位、安装箱体、制作与固定尾巴电缆、掏接线芯、测试对号、安装接地线、封（焊）电缆头和封闭盒体等工作。,室内电缆电视系统施工图预算,共用天线电视系统是建筑弱电系统中应用最普遍的系统，它是多台电视机共用一套天线的装置。英文缩写CATV。由于系统各部件之间采用了大量的同轴电缆作为信号传输线，因而CATV系统也叫电缆电视系统，也就是目前城市的有线电视系统。电缆电子系统是一个有线分配网络，除收看当地电视台的电视节目外，还可以通过卫星地面站接收卫星传播的电视节目。,一、电缆电视系统的组成,电缆电视系统主要由接收天线、前端设备、传输分配网络以及用户终端组成。如图11 7所示：,电话通讯系统一样，由于专业与行业关系，建筑安装队伍一般只作室内电缆电视系统，即线路的敷设及线路分配器、分支器、用户终端盒的安装。室内电缆电视系统及平面见图 118所示，本课只讲述室内电缆电视系统施工图预算编制。,二、室内电视线路敷设,室内电视电缆采用同轴电缆:,1、同轴电缆敷设安装，以“m”为单位计算。电缆工程量计算方法不论明敷，穿管暗敷都与照明线路的计算方法相同。2、同轴电缆头制作，以“个”计量，套用定额第十册相应子目。,3、同轴电缆在走道、线道、槽道内敷设安装可套用第十二册或第十册有关子目。4、同轴电缆穿线敷设安装时，线管敷设、管内穿线、可套用定额第二册配管、配线工程的相应子目。5、若同轴电缆在钢索上敷设安装时，工程量计算与定额套用与照明线路在钢索上安装敷设相同。,三、线路分配器、分支器、用户终端盒安装,1、线路分配器安装,按二分配器、四分配器分档，以“个”计量。,2、线路分支器安装：以“个”计量。,3、用户终端盒：以“个”计量。,上述分配器、分支器、用户终端盒安装，无论明敷或暗敷，均套用第十二册相应子目。,分配器:用于信号分配，将一路信号分等成几路。常见的有二分配器、三分配器、四分配器。,分支器：主要用于将干线信号取出一部分送到支线里去，它与分配器配合使用可组成形形色色的传输分配网。,线路放大器：是用于补偿传输过程中因用户增多、线路增长的信号损失,线路：馈线一般有两种类型平行馈线和同轴电缆。,平行馈线有两根平行导线组成，导线之间用聚氯乙烯或聚乙烯一类的绝缘材料固定。,同轴电缆有一根导线作芯线和外层屏蔽铜网组成，内外导体间填充以绝缘材料，外包塑料皮。由于平行馈线损耗较大，在有线电视系统常用同轴电缆。,SYV型同轴电缆,SDV,SYHV,1、,内导体铜线芯；,2、,聚乙烯绝缘层；,3、,屏蔽层；,4、,绝缘外皮；,5、,聚乙烯绳螺旋绝缘；,6、,聚乙烯套管；,7、,聚氯乙烯护套；,8、,内导体（绞合）；,9、,泡沫聚乙烯绝缘。,用户终端：有线电视系统的用户终端为供给电视机电视信号的接线器，又称为用户接线盒。有单孔盒与双孔盒之分。单孔盒仅输出电视信号，双孔盒既能输出电视信号由能输出调频广播的信号。,暗装时应计算暗盒安装，计算方法与定额套用均与照明线路相同。四、电缆电视系统中的箱、盒、盘、板等的制作安装，工程量计算与定额套用，均按定额第二册中的有关子目规定执行。,五、电缆电视系统调试,除天线调试外，以用户终端为准，按“户“计量。套用第十二册定额的相应子目。,六、室内电缆电视系统由建安队伍安装时，虽然有些子目套用了第十二册通信设备及线路安装工程定额，仍可按第二册电气设备安装工程规定的系数及计价方法计取。室内电话系统的施工图预算编制，也可按这一原则执行。,小 结,本章内容包括室内电话系统工程和室内电缆电视系统工程两部分。通过本章的学习，掌握编制建筑室内电话、电视工程施工图预算编制的基本方法。第一讲通过讲述室内电话系统，熟悉系统的组成及其他相关内容，并讲述室内电话系统的工程量计算和定额套用方法。第二讲通过讲述室内电缆电视系统工程内容，熟悉系统的组成及其他相关内容，并讲述了室内电话系统的工程量计算和定额套用方法。,习 题,1、简述同轴电缆敷设安装的计量方法？,2、简述管内穿电话线的定额套用方法？,3、成品箱、盒或非成品箱、盒安装工作内容包括哪些？,
