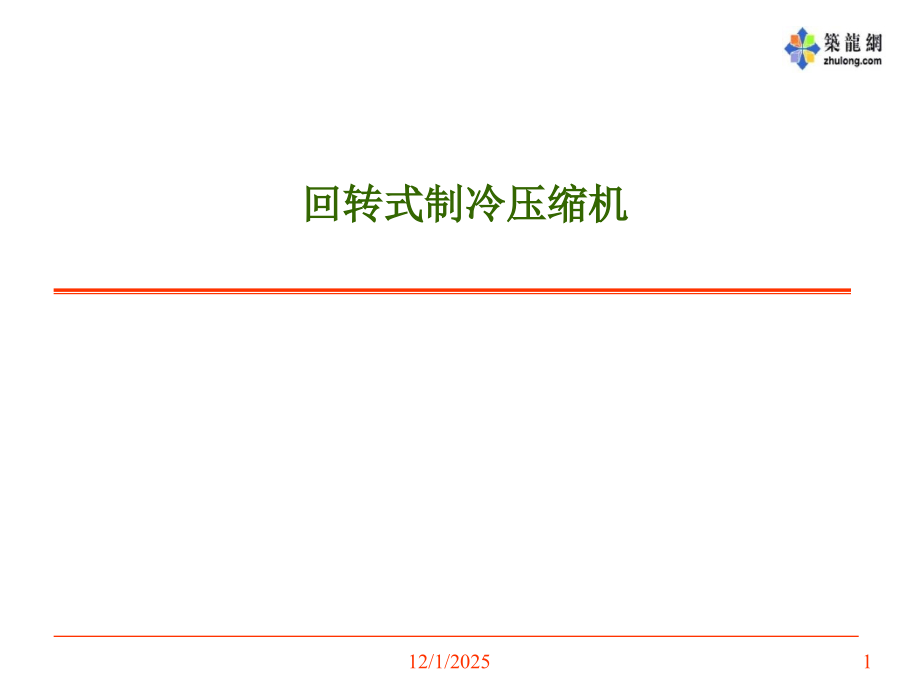

回转式制冷压缩机课件.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,回转式制冷压缩机,12/1/2025,1,回转式制冷压缩机,回转式制冷压缩机的分类,螺杆式,：,容量在,100,1200kW,之间,(,主要用于,空调及热泵,机组,),；,涡旋式：容量在,4,40kW,之间；,转子式：容量在,5kW,以下,(,亦称之为,滚动活塞式压缩机,),。,回转式的特点,回转式制冷压缩机亦属于,容积式压缩机,，与活塞式压缩机相比，,容积效率高,，运转平稳，可实现,高速化,及,小型化,；,回转式压缩机为滑动密封，对运动部件加工精度较高；,采用回转式制冷压缩机已成为压缩机的,发展潮流,。,12/1/2025,2,回转式制冷压缩机,一、螺杆式压缩机,双螺杆压缩机,；,单螺杆压缩机。,1,、双螺杆压缩机的构造,主要由两个相啮合的螺,杆转子组成；与活塞式压缩,机相比，,无吸、排气阀,，,输气量调节通过卸载活塞,推动,卸载滑阀,实现。,油缸,输气量调节指示器,12/1/2025,3,回转式制冷压缩机,双,螺杆压缩机的结构,阳转子,阴转子,吸气端盖,12/1/2025,4,回转式制冷压缩机,2,、双螺杆压缩机的工作过程,分为吸气、压缩、排气3个过程，输气是,周期性的,(不连续压缩)。,(1)吸气过程：如图(a)所示，阳转子带动阴转子旋转至,A,点，由阴阳转子,凸凹齿槽,、,啮合密封线,、气缸和端盖构成的,V,型密封空间,与吸气口相通，其体积由最小值向最大值变化。当转子旋转至,B,点位置时，此,V,型密封空间开始不与吸气口相通，该,空间容积到达最大值,V,1,，吸气过程制冷剂,压力为,P,1,。,日本神户,齿型,吸气,阳转子,阴转子,12/1/2025,5,(2)压缩过程：,如图(b)所示，从,B,点起,阴阳转子继续旋转，两转子形成的,密封啮合线,向排气侧移动，,V,型密封空间,体积逐渐减小,，此空间中的制冷剂被压缩，此过程进行到位置,C,，,V,型密封空间开始与排气口相通，此时,V,型,密封空间体积为,V,2,，压力,增至P,2,。,比值,V,1,/,V,2,称之为螺杆压缩机的,内容积比,。,回转式制冷压缩机,压缩,12/1/2025,6,回转式制冷压缩机,(3)排气过程：,如图(c)所示，从,C,点起，阴阳转子继续旋转，,V,型密封空间中的制冷剂被,压入排气管,，直至转子旋转至,D,点，,V,型密封空间中的气体被完全排出，排气过程结束。(flash3-5),吸气,阴转子,阳转子,12/1/2025,7,双螺杆压缩机的工作过程,仰视图,仰视图,仰视图,俯视图,仰视图,俯视图,12/1/2025,8,回转式制冷压缩机,3,、单螺杆压缩机的构造,主要由一个,螺杆转子,和两个,星轮,组成，如下图所示。,12/1/2025,9,回转式制冷压缩机,因此：螺杆的,每一,个,螺槽与一对星轮,可构成一个类似于,双作用,的活塞式制冷压缩机。,星轮,螺杆(6个螺槽),排气孔,吸气孔,单螺杆压缩机,与双螺杆压缩机不同，在螺杆两侧,对称配置,的星轮分别构成,双工作腔,，各自完成吸气、排气、压缩过程。,12/1/2025,10,4,、单螺杆压缩机的工作过程,回转式制冷压缩机,压缩机螺杆有通常有,6个螺槽,，由两个星轮将其分成,上下两个空间,，各自实现吸气、压缩、排气过程，相当于一台,6缸双作用活塞式压缩机,，其工作过程如下：,(1)吸气过程：,如图(a)所示，螺杆的,螺槽,在,星轮轮齿,尚未啮与前与吸气腔相通，当螺杆转到一定位置时，星轮轮齿将螺槽封闭，吸气过程结束。,吸气,12/1/2025,11,4,、单螺杆压缩机的工作过程,回转式制冷压缩机,(2)压缩过程：,如图(b)所示，吸气过程结束后，螺杆继续旋转，,星轮轮齿沿螺槽推进,，封闭的,齿间容积逐渐减小,，实现气体的压缩过程。当齿间容积与与排气孔相通时，压缩过程结束。,可见，,星轮,的作用与活塞式压缩机中,活塞相类似,。,压缩,12/1/2025,12,4,、单螺杆压缩机的工作过程,(3)压缩过程：,如图(c)所示，当齿间容积与排气孔连通后，由于螺杆继续旋转，被压缩气体通过输气孔送至排气管，直至该,星轮轮齿脱离螺槽,，排气过程结束。,回转式制冷压缩机,排气,12/1/2025,13,5,、螺杆压缩机的三种压缩工况,与活塞式压缩机不同，螺杆压缩机由于无吸、排气阀，压缩结束时封闭空间的压力仅由,旋转体的形状,、,排气口的位置,、,吸气压力,及,制冷剂性质,决定，与排气管内压力(,冷凝压力,)无关。因而可能存在三种工况：,压缩终了时封闭空间压力,P,2,等于排气排气管压力,P,k,；,压缩终了时封闭空间压力,P,2,低于排气排气管压力,P,k,；,(,欠压缩,),压缩终了时封闭空间压力,P,2,高于排气排气管压力,P,k,。,(,过压缩,),回转式制冷压缩机,12/1/2025,14,回转式制冷压缩机,单位质量制冷剂的,压缩功,为：,吸气,压缩,排气,5,、螺杆压缩机的三种压缩工况,压缩终了时封闭空间压力,P,2,等于排气排气管压力,P,k,；,12/1/2025,15,回转式制冷压缩机,5,、螺杆压缩机的三种压缩工况,压缩终了时封闭空间压力,P,2,低于排气排气管压力,P,k,；,(,欠压缩,),压缩,排气,吸气,12/1/2025,16,回转式制冷压缩机,5,、螺杆压缩机的三种压缩工况,压缩终了时封闭空间压力,P,2,高于排气排气管压力,P,k,；,(,过压缩,),压缩,吸气,排气,12/1/2025,17,回转式制冷压缩机,可见：,在欠压缩及过压缩的情况下，压缩机的功耗均增加。为实现变工况条件下压缩终了时封闭空间与排气管压力的一支，可在压缩机中增设,内容积比调节装置,，自动调节内容积比。以实现变工况下系统的高效运行。,对于,内容积比固定,的螺杆压缩机，一般选用的,内压力比,略低于制冷或热泵机组的额定运行压力比。,12/1/2025,18,回转式制冷压缩机,6,、螺杆压缩机的优点,由于无吸、排气阀，几乎,没有相对余隙容积,，因而具有较高的容积效率及指示效率。,单螺杆压缩机的工作性能,12/1/2025,19,回转式制冷压缩机,6,、螺杆压缩机的优点,以螺杆转子的,旋转运动,代替活塞式压缩机活塞的,往复运动,，不仅其转速可增高，而且振动小。因而同容量条件下，设备体积较小，并且设备对,地基的要求不高,。,通过输气量调节机构可实现,无级能量调节,。,对,湿压缩不敏感,。,(,一方面转速高，压缩时间短；另一方面气体与气缸壁接触的面积小；因而吸热量小，湿蒸气,不能完全气化,。,),可实现变工况下的高效运行，因而特别适用于工况变化很大的,热泵空调机组,。,12/1/2025,20,谢谢大家!,12/1/2025,21,
