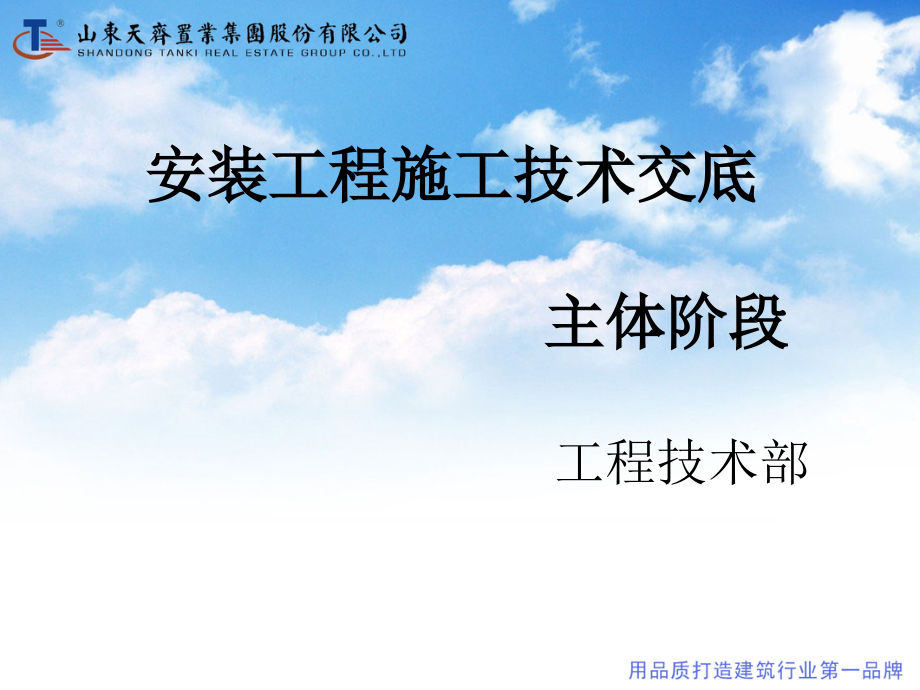

安装工程主体阶段施工技术交底.pptx

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,安装工程施工技术交底,主体阶段,工程技术部,第一部分：编制依据第二部分：,电气工程预埋,第三部分：,给排水及采暖洞口预留第四部分：样板间要求,类别,名 称,编 号,国家,建筑给水排水设计规范,GB 50015-2003,国家,建筑给排水及采暖工程施工质量验收规范,GB 50242-2002,国家,建筑电气工程施工质量验收规范,GB 50303-2015,国家,智能建筑工程质量验收规范,GB 50339-2013,国家,建筑消防设施安装质量检验评定标准,DB37/242-2014,国家,采暖通风与空气调节设计规范,GB 50019-2015,国家,低压配电设计规范,GB 50054-2011,国家,火灾自动报警系统施工及验收规范,50166-2007,国家,建筑物防雷设计规范,GB 50057-2010,国家,建筑物防雷工程施工与质量验收规范,GB 50601-2010,国家,住宅装饰装修工程施工规范,GB 50327-2001,国家,建筑工程施工质量验收统一标准,GB 50300-2013,国家,建筑与建筑群综合布线系统工程验收规范,GB 50300-2007,国家,人民防空地下式设计规范,GB 50038-2005,国家,城镇燃气设计规范,GB 50028-2006,一、编制依据：,类别,名 称,编 号,国家,建筑安装工程施工图集,国家,采暖设备安装图集,DBJT14-7,国家,建筑给排水设备安装图集下,L03S003,国家,防水套管,02s404,国家,高低压母线槽安装,DBJT14-5-1999,国家,太阳能热水器安装与建筑构造,L05SJ904,国家,空调制冷设备安装,L06T802,国家,防空地下室给排水设施安装,GJBT-999,国家,室内热力管道支吊架,05R417-1,国家,防雷与接地安装,D501-1-4,二、电气工程,1,、材料进场验收：,材料设备类型,检验方法,型材、管材、线材、板材,尺量、目测、合格证,2,、金属导管在潮湿场所或埋地敷设时，壁厚不应小于2.0mm，薄壁钢导管不应小于1.5mm。在干燥场所敷设时，壁厚不应小于1.5mm；塑料导管在住宅建筑内暗敷或潮湿场所明敷时，壁厚不应小于2.0mm；在非住宅建筑内暗敷时，应采用中型及以上导管，壁厚不小于1.6mm。钢制接线盒壁厚不小于1.0mm，塑料接线盒壁厚不小于2.0mm，JDG或KBJ线管壁厚不小于1.6mm。,3,、,金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。,4,、套管加工：材料合格、焊缝饱满、人防密闭套管封堵严密,5,、管口毛刺清理到位：,6,、金属导管进入接线箱、盒时，应一管一孔，孔与管径适配，用锁母与箱盒体固定牢固，外露丝扣,2,3,扣。严禁使用电、气焊开孔。跨接线规范要求。,采用套管连接时，套管没有满焊,.,7,、线盒标高、位置应按照设计图纸留置位置正确、严格控制出墙距离、固定牢固。,8,、特别注意：,9,、防雷接地：,（,1,）,接地,(PE),或接零,(PEN),干线的连接必须具有不可拆卸性，支线必须单独与接地或接零干线相连接；不得串联连接：,金属导管，,(,除复合型可挠金属导管外,),必须接地或接零。金 属软管不得作为电气设备的接地导体。电缆金属支架、导管过墙、板的电缆金属套管应保护接地或接零。,钢管与箱盒间应按规定做跨接地线。镀锌导管、可挠性保 护管应采用专用接地卡跨接地线。,强制性条文规定需接地或接零的，均不得有遗漏，并单独与接地或接零干线相连。,（,2,）,利用结构钢筋或结构金属柱做引下线的，其钢筋之间的连接部位、钢筋连接方式、连接钢筋的截面等应符合设计图纸要求。,（,3,）,具体连接做法：,圆钢与圆钢搭接为圆钢直径的,6,倍，双面施焊，不夹渣咬肉，焊缝饱满。,圆钢与扁钢搭接为圆钢直径的,6,倍，双面施焊，不夹渣咬肉，焊缝饱满。,扁钢与扁钢搭接为扁钢宽度的,2,倍，三面施焊，不夹渣咬肉，焊缝饱满。,
