基坑地下水处理.ppt

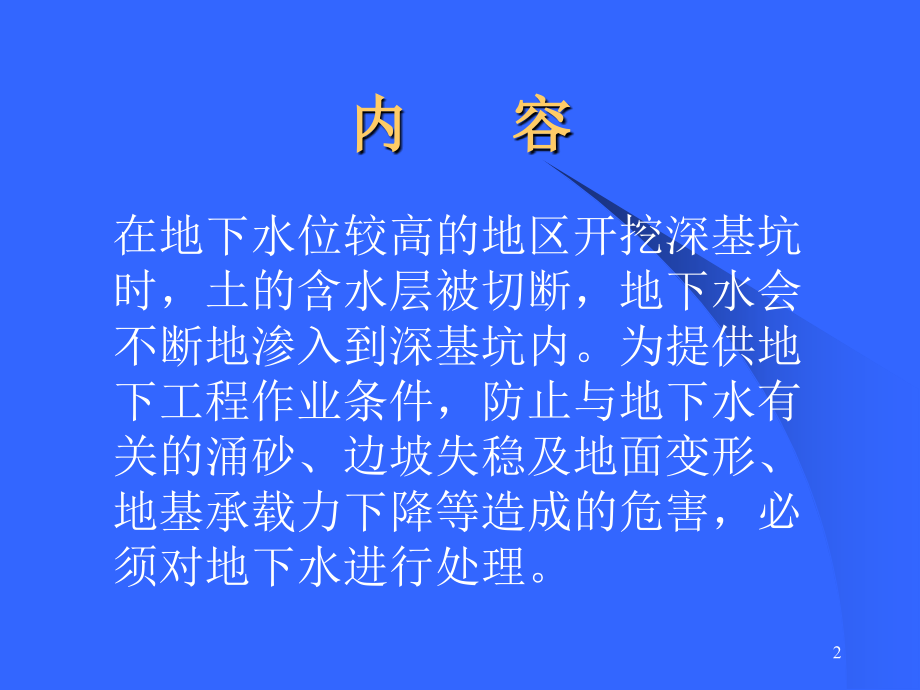

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,基坑地下水处理,1,内 容,在地下水位较高的地区开挖深基坑时，土的含水层被切断，地下水会不断地渗入到深基坑内。为提供地下工程作业条件，防止与地下水有关的涌砂、边坡失稳及地面变形、地基承载力下降等造成的危害，必须对地下水进行处理。,2,一、地下水处理方法,一般可供选用的方法有：,(1)基坑明沟落架排水；,(2)降水：包括轻型井点降水和深井降水；,(3)隔渗：包括竖向隔渗(悬挂式竖向隔渗帷幕和落底竖向隔渗帷幕)和水平封底隔渗。,3,(1)含水层的性质；,(1)含水层的厚度及顶底板高程；,(3)地下水位标高及其动态规律以及各层 水之间的水力联系状况；,(4)各含水层的渗透系数值。在采用深井井点降水和水平封底隔渗方法时，必须取得深部砂、卵、砾石层的渗透系数；,二、深基坑地下水处理设计应,具备的资料,4,(5)含水层的补给条件，深基坑与附近大型地表水源的距离关系及其水力联系；,(6)深基坑开挖深度、尺寸范围，深基坑周围建筑物与地下管线的基础情况深基坑支档结构类型；,(7)深基坑工程维持时间，以及在此季节内的气象资料。,5,三、方案的选择与设计,(1)保证深基坑在开挖期间能获得干燥的作业空间；,(2)保证深基坑边坡的稳定和基坑底板的稳定；,(3)保证临近深基坑的建(构)筑物及地下管线的正常使用。,6,为达到上述要求，地下水处理设计中，必须包括变形观测设计、信息施工制度、信息反馈处理程序以及应急应变措施。,7,注：表中三个分项系数之和称为“复杂程度系数”，该系数小于等于,5,者，为简单、,6,10,者为中等、大于,9,者为复杂。,10,第二节 基坑明沟排水设计施工,明沟排水属重力降水，是在基坑内沿坑底周围设置排水沟和集水井，用抽水设备将基坑中水从集水井排出，以达到疏干基坑内积水的目的。,在人工填土及浅层粘性土中赋存的上层滞水水量不大，或放坡开挖边坡较平缓，或坑壁土层较好的条件下，一般可采用明沟排水方法。,11,排水沟和集水井就设置在地下室基础边线,o,4m,以外，沟底至少比基坑底低,0,3,一,0,4m,，集水井底比沟底低,0,5m,以上。随基坑开挖逐步加深，沟底和井底均保持这一深度差。沟、井平面布置和是否砌筑，视工程条件而定。,基坑明沟排水尚应重视环境排水必须调查基坑周围地表水是否可能对基坑边坡产生冲刷潜烛作用，必要时宜在基坑外采取截水、封堵、导流等措施。,12,第三节 降水设计施工要点,一、降水的目的,(1)当基坑底面深入到含水层中时，将基坑范围内的地下水位降低到基坑底面以下，保持基坑干燥；,(2)当基坑底面下有一定厚度的隔水层时，将承压水降低一定高度，以减小承压水头压力，防止产生突涌。,13,二、降水种类,降水包括轻型井点降水和深井降水。,人工填土及浅层粘性土中赋存的上层滞水量不大，可采用轻型井点降水；当地层为砂、卵、砾石层，一般含丰富的层间承压水，承压水头高过含水层顶板810m,在此种条件下，宜采用深井降水。,14,轻型井点降水应按下述要求进行：,(1)基坑开挖要求降低水位深度达56m时，宜慎重选用；要求降低水位超过6m时，不宜采用此法。,(2)根据浅部地层性质，选择合适的泵抽水，如射流泵、隔膜泵、真空泵等。,(3)轻型井点降水井的结构必须能防止涌砂。,15,深井降水工作应按以下要求进行：,(1),当选取深井降水方案时，可根据水文地质条件和环境保护要求采用完整井或非完整井。单井出水量,般,30,80m3,h,。,(2),管井的施工按,供水管井设计施工与验收规范,(JJ1086),的有关技术规定进行。井管与孔壁间的环状间隙顶部的,1520m,段，必须用优质粘土球封堵。管井抽水时的含砂量在开泵后,30min,取样测试，其含砂量应小于五万分之一；长期运行时的含砂量应小于十万分之一，否则，应停抽或应采取措施减小水中的含砂量。,(3),在井管降水时，基坑的总降水量可以用大井法进行估算，其公式如下：,16,式中：,KO,含水层概化渗透系数（,m/d,）；,RO,基坑等效圆半径,(m),；,F,基坑面积,(m2),；,S,承压水水位下降设计值,m),；,K,完整井，过滤器设在底部,20m,求算的渗透系数（,m,d,）；,H,，,L,如图,81,表示值,(m),。,17,18,(4),必须根据基坑的形状、地下水处理和复杂程度以及场地承压水层的有关参数，编制出选择不同方案降水后承压水位的等值线图及基坑周边地面沉降预测图。,对承压含水层的完整井，可运用稳定流公式，求算基坑内外任意点的水位降,S,，然后按承压水干扰值之和计算并绘制等值线图。在有回灌的条件下，也可按其相应的回灌压力、回灌量以及回灌时含水层的各种参数一并汁算绘制等值线图。,19,Ks=1.811=1.15,满足规范要求。,当有n个回灌井进行回灌时，在任意点处将使承压力的水位增加，此时S将为负值，即代表水位升高，其计算公式为：,20,以上式中：,M,含水层厚度,m,；,S,、,S,一任意点因,n,，,n,口井抽水或回灌引起的水位下降或上升值,(m),；,R,、一抽水或灌水时承压水的引用影响半径,(m),；,r,，,r,一任意点距抽水或回灌井的平面距离,(m),；,K,，,K,一分别为抽水或回灌时含水层的渗透系数,(m,d),；,Qi,抽水和回灌井的单井水量（,m3/d,），此时,Sn,抽水和回灌时的任意点水位降,(m),。,21,在按规定计算和绘制承压水位等值线图和流网图的基础上，绘制降低承压水时的地面附加沉降等值线预测图。,某点地面沉降量的计算公式如下：,22,式中：,承压水水位下降引起的地面沉降；,Ms,经验系数,(0.5,一,0.9),；,wi,承压水水位下降引起的各计算分层有效应力增量（,kPa,）；,h,i,受降水影响地层的分层厚度（,cm,）；,Esi,各分层的压缩模量,(kPa),；,n,计算分层数。,23,(5)回灌井的设置应因地制宜，避免因回灌形成局部反漏斗，增加基坑壁外侧的水头高度。,(6)当选取管井降水方案时，基坑支护结构水平位移如果如果超过基坑安全等级要求，必须采取限制支护结构位移的措施。,24,三、深井降水的工作程序,（,1,）搜集资料。,（,2,）工程降水水文地质勘察。,（,3,）编制降水方案，除按有关规范执行外，尚应注意：,多种方案的技术经济效益对比及其选择；,降水对周围环境影响的预测；,降水与护坡、支撑系统的相互影响的预测；,变形观测布置；,应急应变措施。,25,（4）编制和审查工作纲要(施工组织设计)和实施细则；,（5）施工、安装各项设施并验收。,（6）按降水设计要求持续降水。在此期间必须保证：,26,降水设施正常运行，动力源不中断；,对基坑和环境的变形持续监控；,各项应变措施到位。,（,7,）提交工程降水成果，除按规范及质捡要求提供所需资料外，降水工程结束后，尚需对周围建,(,构,),筑物持续一段时间的沉降观测，直至确认不会因降水产生的滞后地面沉降而影响环境安全为止。,27,第四节 隔渗设计,用高压旋喷、深层搅拌或高压灌浆法形成具有一定强度和抗渗性能的水泥土墙或底板，阻止地下水渗入基坑的方法，称之为隔渗。,28,一、隔渗的一般规定,(1),采用隔渗应因地制宜，对场区水文地质特征需有足够的确切资料。,(2),在获得正确资料后，宜计算和绘制流网图，直观了解场地地下水渗透规律，较准确地预估基坑涌水量、隔渗帷幕内外的水压力差和坑底浮托力，以此作为隔渗帷幕或封底底板厚度计算的依据。,(3),隔渗体抗压强度宜等于大于,5MPa,，渗透系数宜小于等于,1.010,-6,cm/s,。,(4),隔渗能否达到预期目的，只能在基坑开挖施工中预以检验，因此必须备有应急措施。对竖向帷幕隔渗，应备有灌浆补漏和明沟排水措施；对水平封底，应在坑内设置减压井,(,孔,),。,(5),隔渗体的厚度和密度应经过计算确定，并综合考虑环境安全。,29,二、落底式竖向隔渗设计施工要点,设置竖向隔渗帐幕一直深入到含水层底且进人下卧不透水不大者，称为落底式隔渗帷幕。这一般适用于下卧不透水层深度不大者。,(1),设置落底式帷幕，会形成墙内外较大的水压力差。因此，对帷幕结构强度，水平方向变形及整体稳定性等，均需验算。,(2),在含水埋深大，厚度大的情况下，落底式竖向隔渗帷幕的施工难度大，难以完全隔绝地下水入渗，故应在帷幕内设置一定数量的抽水井、抽排透过帷幕入渗的地下水流。,30,三、悬挂式竖向隔渗设计施工要点,(1),竖向隔渗帷幕未穿透含水层者，称为悬挂式隔渗帷幕，一般用于隔断上层滞水（潜水,),，或延长承压水的渗透路径；,（,2,）采用桩排支护结构，又需要隔渗时，需在支挡结构外侧设置旋喷桩，或垂向连续注浆充填桩间孔缝。,（,3,）在场地条件允许时，宜使竖向隔渗帷幕自成体系，与基坑支护系统分离，设置在支护系统主动土压力区以外，使帷幕只承受静水侧压力。,(4),在场地狭窄且环境条件严峻时，宜选用既挡土又挡水且可纳入水久性地下工程的支护结构，如地下连续墙等。,31,四、水平封底设计施工要点,(1)以高压旋喷或其它合适的方法在基坑开挖深度以下一定位置形成足够强度的水泥土隔渗底板，以水平隔渗体自重、工程桩与底扳之间的摩擦力和底板与坑底之间一定厚度的土自重，来平衡地下水的浮托力，以防止坑底产生突涌，这种方法称为水平封底隔渗。,32,(2),水平封底一般与悬挂式竖向隔渗墙结合，形成五面隔渗,(,或称周底隔渗,),的“浮箱”式建,(,构,),筑物，其受力状况需进行预估和验算，包括：,底板抗弯和抗冲切性能的验算；,底板抗渗性能的检验；,底板与工程桩结合处的摩阻力允许值验算；,按下列推荐式进行底板厚度验算：,33,式中：,H,底板厚度,(m),；,Ac,每桩所负担的抗浮力面积（）；,旋喷水泥土混合体重度（,kN/m3,）；,单桩周长,(m),；,fsp,桩与旋喷体之间的摩擦力,(kPa),；,P,b,单位面积面积承受的浮托力,(kPa),。,34,（,3,）对水平封底可采用以下加强措施：,在场区内均匀布设减压孔,(,井,),。封底与导渗相结合，减少底板受力。,在工程桩与底板接触的桩段设置对鞘螺旋锚杆，加强工程桩的抗拉强度从而增加底板浮托力。,水平封底的顶板低于基底标高，使封底体有一定厚度的土层，以增加抗浮能力。,底板与支护系统结合处宜增加封底厚度，加强水平封底与垂直帷幕之间的紧密结合以堵塞该部位易于留下的漏洞，并增加抗变形能力。,35,式中：,D,地面沉降影响距离；,Ht,支护结构长度；,(4),按下式计算基坑边处的地面沉降值,基坑边处地面沉降值；,36,(5),按下式计算沉降影响范围内（距离坑边处,),的地面沉降值：,37,水平隔渗,在工程地质水文条件合适的场地可以采用悬挂式隔渗与坑内井点抽水相结合的方法，可一定程度地减少对环境的影响。,38,it is all for today,39,
