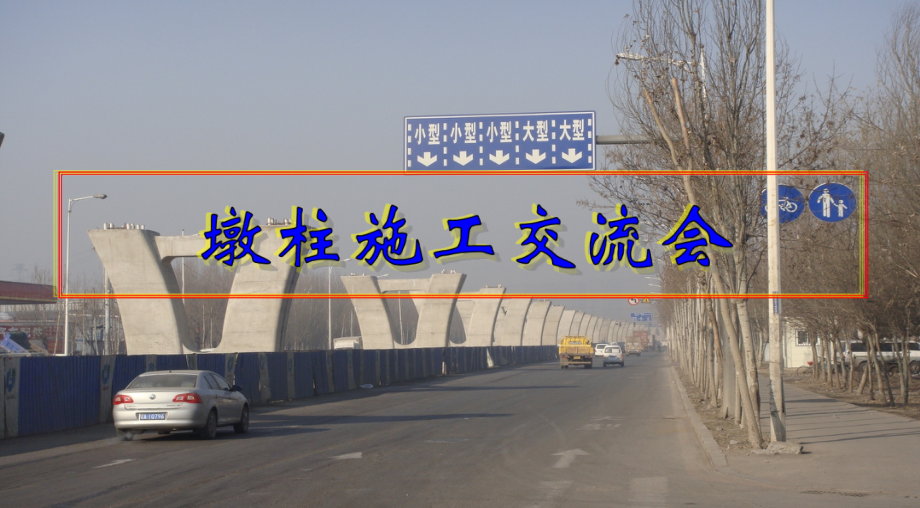

墩身施工培训交流会材料.ppt

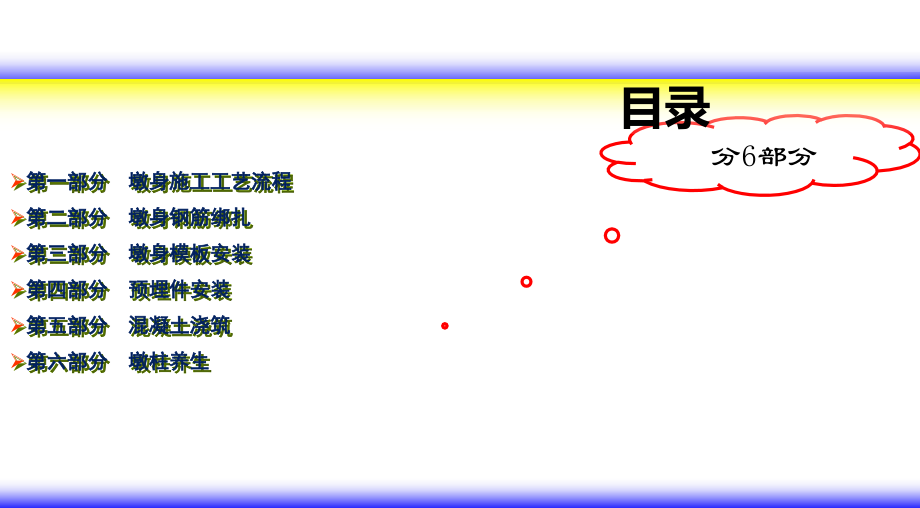

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第一部分 墩身施工工艺流程,第二部分 墩身钢筋绑扎,第三部分 墩身模板安装,第四部分 预埋件安装,第五部分 混凝土浇筑,第六部分 墩柱养生,分,6,部分,目录,第一部分 墩身施工工艺流程,第二部分 墩身钢筋施工,2.1 承台顶面墩柱范围内混凝土凿毛,墩台应在承台完工后尽快施工，缩短墩台与承台混凝土浇筑的时间间隔。,在墩身施工前要对与墩身相接部分的承台顶面进行凿毛处理。凿毛采用人工凿毛，凿毛的位置不得超过墩身模板支设位置，否则容易造成漏浆、烂根等病害。,混凝土凿毛深度控制在0.5,1cm，凿除顶面浮浆露出新鲜混凝土粗骨料。在模板支设前清理凿毛剩余的残渣，用钢丝刷及高压水枪冲洗表面。凿毛面积不低于75%。,2.2 脚手架搭设,墩身施工脚手架采用钢管搭设，搭设高度与设计墩高平齐，顶部满铺马道板作为工作平台，工作平台周边设高1.5m钢管围栏。墩身施工脚手架间排距0.6m，步距1.2m。为便于安装模板，脚手架在距设计墩身边缘50cm外的位置进行搭设，外围挂设安全网及施工安全警示标志。,2.3.2 钢筋加工,钢筋加工前应清除表面的油渍、漆污、水泥浆等。钢筋应平直，无局部折曲。当钢筋需要调直时，调直后的钢筋表面不应有削弱钢筋截面的伤痕。,钢筋的弯制和末端的弯钩应依照设计图纸的要求来集中加工完成。加工钢筋时，每种规格钢筋必须进行试弯，并放大样检查，确认合格后方可进入批量生产，且仍须按大样进行检查，以保证所加工钢筋的尺寸准确、弯折符合验标要求。,下图所示为常见的几种弯钩形式：,和用锤敲击能剥落的浮皮、铁锈等。钢筋应平直，无局部折曲。当钢筋需要调直时，调直后的钢筋表面不应有削弱钢筋截面的伤痕。,钢筋的弯制和末端的弯钩应依照设计图纸的要求来集中加工完成。加工钢筋时，每种规格钢筋必须进行试弯，并放大样检查，确认合格后方可进入批量生产，且仍须按大样进行检查，以保证所加工钢筋的尺寸准确、弯折符合验标要求。,下图所示为常见的几种弯钩形式：,2.3.3 钢筋绑扎安装,钢筋安装严格按设计图纸给定的间距及位置设置，墩台主筋应伸入承台底并与承台底钢筋连接在一起。,箍筋采用闭合式，弯钩应符合设计要求，相邻箍筋的弯钩接头，沿墩身高度方向交错布置。,钢筋采用现场人工安装，墩柱钢筋安装时根据结构尺寸在桥墩四周设置脚手架。,根据施工设计图对加工成型的钢筋进行安装和绑扎，钢筋的位置、间距和混凝土保护层厚度均符合设计要求，保护层采用水泥垫块，每平米不少于4个梅花形布设，强度不低于墩台混凝土设计强度。,第三部分 墩身模板安装,模板安装：,本标段桥墩采用模板厂家定制的成套组合定型钢模板施工。,（1）模板在安装之前要先按照模板拼装方案现场进行模板的试拼。检查模板的接缝，同时对模板按照模板数类型进行编号。,（2）模板拼装前都必须经过精细的处理。,一是打磨：对每块模板使用砂纸、砂轮进行打磨，除去模板表面铁锈以及水泥浆的痕渍，使模板上没有沾粘的杂质。,（3）涂刷脱模剂：用刷子将脱模剂均匀涂刷在模板表面，刷完后上面覆盖薄膜保护，防止尘土污染。,（4）根据墩柱施工放样，用吊车按模板编号自下而上进行模板安装。首先应清理模板拼装场地及吊车停放场地。吊装后，要检查模板的垂直度，垂直度用吊锤检查。为控制其中心位置，可在墩柱顶面预埋钢筋对模板定位。底层模板安装前应对模板底用砂浆进行找平处理，保证模板底在同一水平面上，防止模板错台或漏浆。用空压机把墩柱范围内墩柱凿毛面吹干净，以保证混凝土良好粘接。,（5）模板接缝双层双面胶填塞密封，多余部分用刀片刮去，以保证墩柱表面平整性。模板整体拼装时要求错台1mm，拼缝1mm。,（6）模板加固：模板设内对拉螺杆，采用焊接在模板上的背楞进行外加固，对拉螺栓对拉。,（,7,）模板安装好后，检查轴线、高程符合设计要求后固定模板。,（,8,）浇筑混凝土前，模型内的积水和杂物应清理干净。模板间接缝用双面胶带密封，确保不漏浆。在模板与主筋之间布设垫块，以保证混凝土保护层厚度。模板定位加固完毕进行自检：平面位置、顶部高程、墩身预埋件、节点联系及纵向稳定性。自检合格后，报请监理工程师验收。,第四部分 预埋件安装,墩柱在浇筑混凝土前，对预埋件严格检查，其中包括,1,、亮化尼龙管的预埋位置是否准确；,2,、支座螺栓孔的预留位置及深度是否准确。,墩柱亮化,支座预埋螺栓,第五部分 墩身混凝土浇筑,5,.,1,墩身混凝土浇筑,由于墩身钢筋整体一次性绑扎、分,2,次浇筑，,2,次立模板；第一次浇筑至距离墩顶,2.2,位置，然后安装横梁钢筋，第二次立模板，浇筑剩余部分。,5,.,2,墩身混凝土浇筑,砼浇筑和振捣：应伸入下层至少,5,，已消除两层之间的接缝，同时在振捣上层混凝土时，要在下层初凝前进行。每点插入时间为,20-30s,，实际中还应该看混凝土上表面呈水平不再显著下沉，不再出现气泡，表面泛出灰浆为准。振捣人员使用直径,50,振捣棒进入刚模板箍内振捣，振捣棒的插入点先中心，在四周，保证以振捣棒的作用半径（,30-40cm,）均匀布置振捣点，覆盖整个混凝土面。首层混凝土振捣时，振捣棒一次插入混凝土底面，快插慢拔，以混凝土表面出现浮浆为标准。第二层混凝土以后，每次振捣棒插入前一层混凝土的,5-10cm,振捣。每次浇筑混凝土应连续进行，不得间歇留施工缝。,第六部分 混凝土养生,墩身混凝土养生,自然养护时，混凝土浇筑完成后应立即进行覆盖，防止表面水分蒸发。暴露面混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖，此时应注意覆盖物不要直接接触混凝土表面，直至混凝土终凝为止。,墩身模板应在混凝土强度达到2.5MPa以上，且其表面及棱角不因拆模而受损时，方可拆除。混凝土拆模后，立即予以覆盖，墩台四周用薄膜包裹，并用胶带密封，顶部采用土工布覆盖洒水养护，养护时间不少于14d。,汇报结束,
