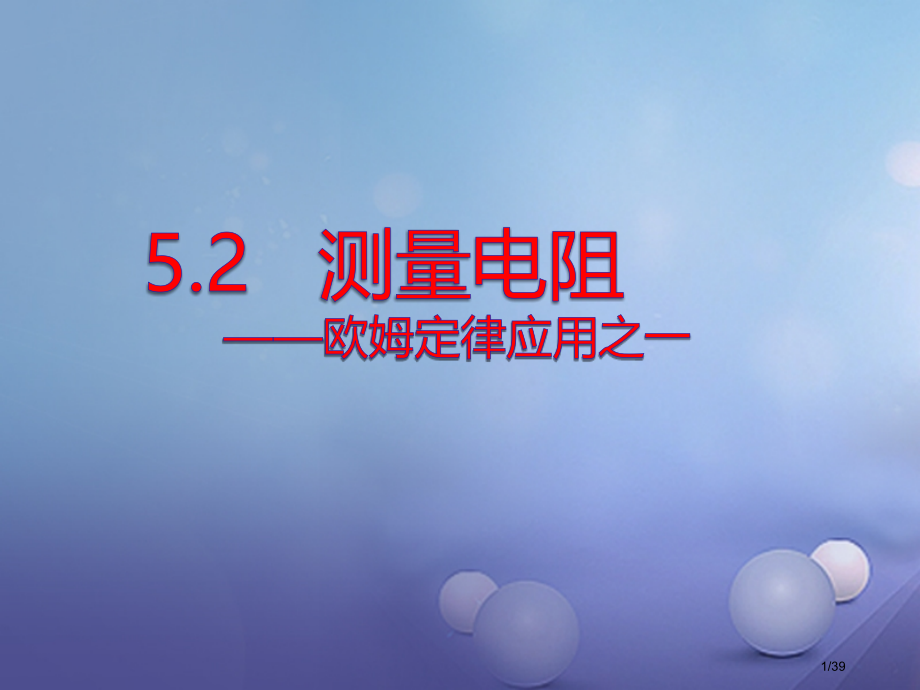

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,5.2,测量电阻,欧姆定律应用之一,1/39,教学目标,知识与技能,（1）,学习伏安法测电阻；,（2）会使用电流表、电压表；,（3）会依据欧姆定律算出电阻；,（4）能用电压电流图像来研究导体电阻改变规律。,2/39,教学目标,过程与方法,会设计电路图；会依据电路图连接电路；使学生经历伏安法测量电阻科学探究过程，学会测量电阻，了解减小误差方法，学会分析试验数据方法。,3/39,教学目标,情感态度与价值观,经过探究活动，使学生体验探究方法，感受科学魅力，取得成功喜悦。,4/39,教学重点,用伏安法测电阻,教学难点,电路故障排查,5/39,导入,：爷爷收音机坏了，小聪和小明决定把它修好。经过检验，发觉一只标注含糊电阻引脚断了，需要更换。,怎样才能知道它阻值呢？,6/39,收音机内部电路板,电阻器是收音机主要元件,7/39,收音机内部电路板,电阻器是电子产品主要元件,8/39,用电压表和电流表测量电阻,用,电压表,能够测量,电压,，用,电流表,能够测量,电流,；测出了电压和电流，就能够用,欧姆定律,计算出,电阻,。,制订计划与设计实验,9/39,试验探究 测量未知电阻,如图是小明设计试验电路。和同学们讨论，它有哪些不完备地方？怎样改进？,制订计划与设计实验,A,R,S,V,10/39,试验探究 测量未知电阻,这么只测量一次数据，可能误差比较大，我们应该多测量几次，取平均值。,制订计划与设计实验,A,R,S,V,11/39,试验探究 测量未知电阻,这就需要能改变电路中电流和电压。,制订计划与设计实验,加一个滑动变阻器，就能改变电路中电流,R,R,S,V,A,12/39,试验探究 测量未知电阻,这就需要能改变电路中电流和电压。,制订计划与设计实验,加一个滑动变阻器，就能改变电路中电流,R,R,S,V,A,13/39,原理图,试验探究 测量未知电阻,原理,：用电压表测量,，用,表测量电流，用,计算出电阻。,电压,电流,欧姆定律,器材：,电流表、电压表、滑动变阻器、待测电阻、开关、电源、导线,14/39,原理图,试验探究 测量未知电阻,进行试验与搜集证据：先串联,电源、变阻器、开关、电流表、待测电阻，再并联电压表。,15/39,试验探究 测量未知电阻,（1）按电路图把器材连成试验电路。,进行实验与收集证据,（2）连接电路时开关应该,。,（3）滑动变阻器接入电路时滑片P应置于,端。,（4）电流表应注意,。,（5）电压表应注意,。,断开,右,要串要+进不超量程不短接,要并要+进不超量程不短接,16/39,试验探究 测量未知电阻,按电路图连接好电路。调整滑动变阻器，分别测量三组电压值和电流值，把数据填入下表。,进行实验与收集证据,电压U/V,电流I/A,电阻R/,1,2,3,1,0.1,2,0.2,3,0.29,17/39,试验探究 测量未知电阻,三次测量电阻平均值为,。,进行实验与收集证据,电压U/V,电流I/A,电阻R/,1,2,3,1.0,0.1,2.0,0.2,3.0,0.29,10.0,10.0,10.3,10.1,18/39,试验探究 电流跟电阻、电压关系,分析论证,对一个未知电阻，用电压表测出它两端电压U，用电流表测量经过它电流I，应该欧姆定律，就能够求出其电阻值。这种方法叫做伏安法。,伏安法是测量电阻一个基本方法。,19/39,电压,电流图像,在上面试验中除了用表格形式统计测量结果外，我们还能够用图像方式表示。,在坐标图上，横坐标表示电流I，纵坐标表示电压U。将测量数据在图中描点，用直线或光滑曲线连接各点，就能够得到电流随电压改变关系曲线。,20/39,R,1,电压,电流图像,I/,A,U,/V,O,R,2,R,3,电压电流图像,常被用来研究导体电阻改变规律，是,物理学电学部分主要图像。,21/39,R,1,电压,电流图像,I/,A,U,/V,O,R,2,R,3,如图所表示是不一样电阻,电压电流图像。,如R,1,、R,2,、R,3,所表示电阻不一样,。,22/39,试验探究 研究小灯泡电阻,小灯泡电阻是否固定不变？我们能够用伏安法来研究。,按图连接电路，逐步增大电压，让灯丝由暗变亮，统计若干组电压、电流值。,23/39,电路图,按电路图次序将器材摆放好，,先串,联后,并联电压表,。,试验探究 研究小灯泡电阻,24/39,电路图,试验探究 研究小灯泡电阻,逐步增大电压，让灯丝由暗变亮，统计若干组电压、电流值。,25/39,I/,A,U,/V,O,R,灯,灯泡 电流,电压,图像,0.1,0.2,0.3,0.4,1.0,2.0,3.0,4.0,结论：灯泡电阻,与,温度相关，,图像不是直线,26/39,自我,评价P57T1,P78 发展空间 家庭试验室 测量电阻特殊方法。,缺乏电流表，你能用一只电压表和一只定值电阻测未知电阻阻值吗？,等效替换,串,联处处,等电流,。,V,R,1,S,R,0,V,串,联电路,电流I,1,=I,2,。,想一想：,缺乏电压表，你能用一只电流表和一只定值电阻测未知电阻阻值吗？,27/39,想一想 缺乏电压表，用一只电流表和已知电阻、电源、开关、导线测未知电阻？,28/39,我收获,用电压表测电压，电流表测电流，用欧姆定律计算电阻伏安法，是测量电阻一个基本方法；屡次测量求平均值，减小误差。,电压一电流,图像是研究导体,电阻改变规律，,是物理学电学部分,主要图像。,灯泡灯丝电阻与温度相关,。,29/39,达标练习,1.关于电流跟电压和电阻关系，以下说法正确是（）,A导体电阻越大，经过导体电流越小,B导体电阻越大，经过导体电流越大,C导体两端电压越大，导体电阻越大，经过导体电流也越大,D在导体两端电压一定情况下，导体电阻越小，经过导体电流越大,D,30/39,达标练习,2.一个导体两端电压是3V时，经过电流是0.5A，则该导体电阻是（）,A3,B0.5,C6,D1.5,C,31/39,达标练习,3.一个导体两端电压是4V时，经过电流是0.5A，则该导体电阻是（）,A4,B0.5,C2,D8,D,32/39,达标练习,4.用伏安法测量某导体电阻。电压表、电流表示数如图所表示，则该导体电阻是（）,A5,B10,C 16 D 8,A,33/39,达标练习,5.用伏安法测量某导体电阻。电压表、电流表示数如图所表示，则该导体电阻是（）,A5,B10 C 16 D 8,B,34/39,达标练习,6.用伏安法测量某导体电阻。电压表、电流表示数如图所表示，则该导体电阻是（）,A5,B10 C 3 D 4,C,35/39,达标练习,7.如图所表示，导体1与导体2电压电流图像，则导体1电阻R,1,与导体2电阻R,2,（）,AR,2,R,1,BR,2,=R,1,CR,2,R,1,D无法确定,A,36/39,达标练习,8.如图所表示，测量灯泡电阻，要使灯泡逐步变亮，滑动变阻器滑片P应（）调整,A不动,B向左,C向右,D无法确定,B,37/39,谢谢！,38/39,再见！,39/39,

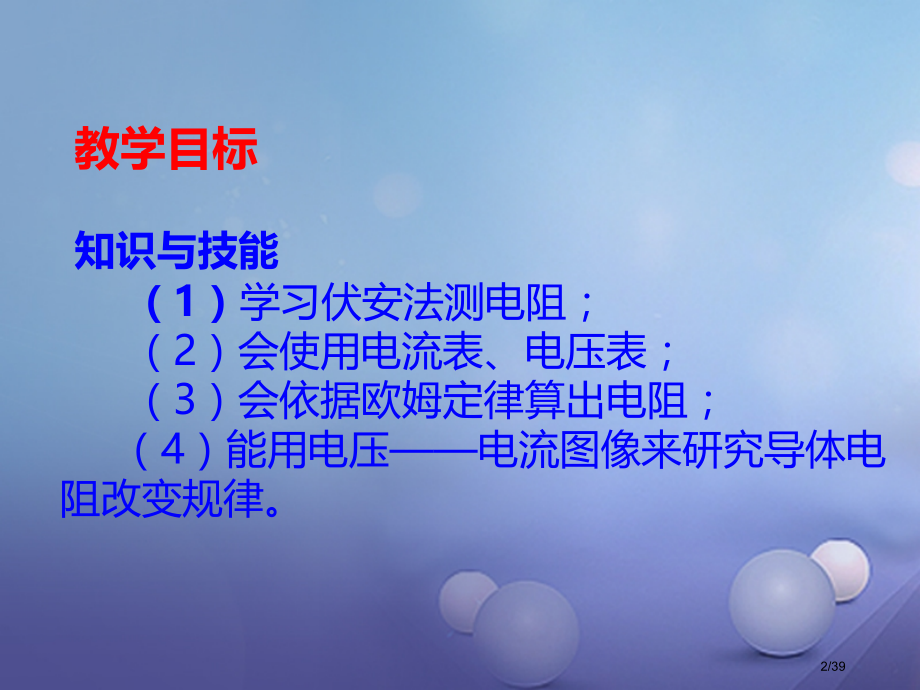

展开阅读全文
