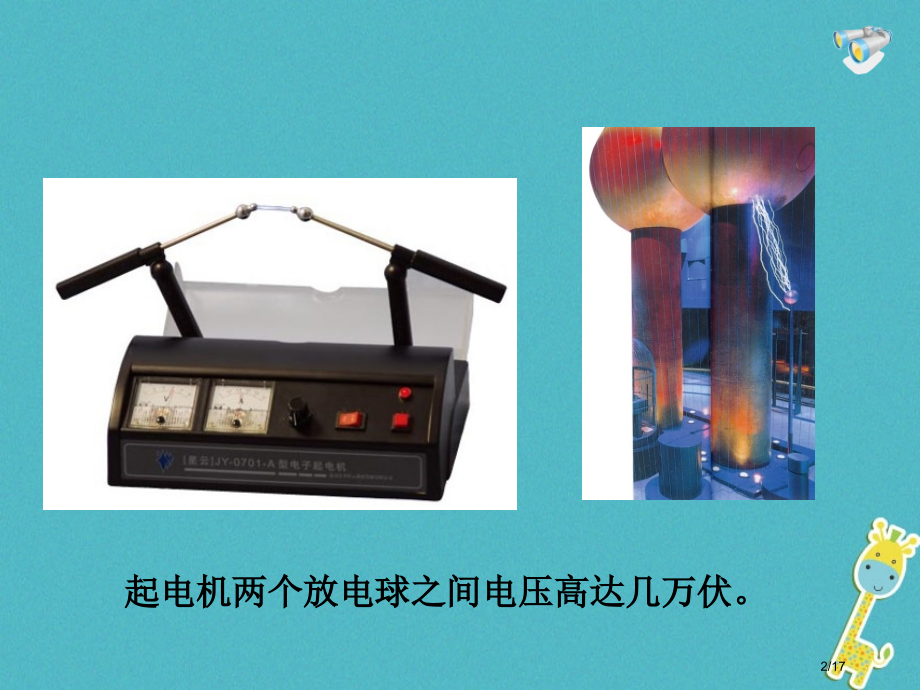

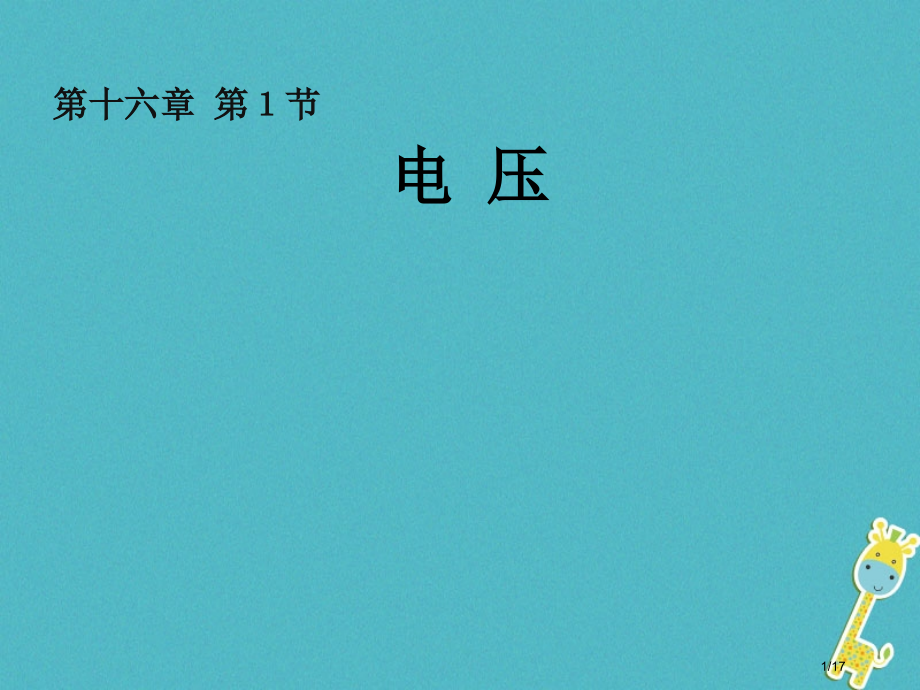

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电 压,第十六章 第节,1/17,起电机两个放电球之间电压高达几万伏。,2/17,两次试验小灯泡亮度相同吗？,你认为是什么原因引发？,想想做做,3/17,要让一段电路中有电流，它两端就要有电压。,电源作用就是给用电器两端提供电压。,（,U,）,1,电压意义,用水压类比电压,一、电压,4/17,2,电压单位：,国际单位：伏特（,volt,），简称伏（,V,）。,惯用单位：千伏（,kV,）；毫伏（,mV,）。,换算：,1 kV=1 000 V=10,3,V,1 mV=0.001 V=10,-,3,V,（,U,）,一、电压,5/17,6/17,（,1,）伏特表是测量直流低值电压一个仪器；,（,2,）惯用电压表连接；,（,3,）通常采取（,0,3,V,）（,0,15,V,）两个量程。,1,电压表,阅读说明书：,外形见图，指针在标尺左端置零。标尺上有两种刻度，分别是,0,3,V,，,0,15,V,。调零器在读数窗正下方。接线柱分别标有“,”,、“,3”,、“,15”,标识，其中“,”,接线柱为公共端。,二、电压测量,用途,结构,7/17,用直流电压表测量某元件两端电压时，应与这个元件并联。应该使标有“,”,号接线柱靠近电源负极，另一个接线柱靠近电源正极。所用量程最大测量值必须大于被测电路两端电压。,在预先不知道被测电压大约值情况下，假如判定被测电压不会超出,15 V,，能够先用最大测量值为,15 V,量程，假如测得电压不超出,3 V,，为提升读数准确性，能够改用最大测量值为,3 V,量程进行测量。,使用,8/17,2,练习用电压表测量电压,试验,（,1,）,电压表怎样连接？,V,9/17,（,2,）,电压表读数,读数步骤：,第一步，,看量程；,第二步，,看最小分度值；,第三步，,读数。,（,3,）,动手测量用电器两端电压和电源两端电压。,10/17,（,1,）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电路（只能与被测部分并联），“,”,接线柱靠近电源负极，“,3”,或“,15”,接线柱靠近电源正极。,（,2,）,3 V,量程用“,”,和“,3”,两接线柱，标尺每小格,0.l V,，每大格,l V,；,15 V,量程用“,”,和“,15”,两接线柱，标尺每小格,0.5 V,，每大格,5 V,。,（,3,）预计被测电压，选择适当量程。假如判定被测电压不会超出,15 V,，能够先用最大测量值为,15 V,量程。假如测得电压不超出,3 V,，为提升读数准确性，能够改用最大测量值为,3 V,量程。,提示,11/17,将电压表接在小灯泡两端，接通电路，读取数据是,V,；,将电压表接在电 源两端，接通电路，读取数据是 ,V,。,试验结果表明，电压表两次示数是相等，即,在只有一个用电器电路中，用电器两端电压与电源电压相等。,试验结果,12/17,1,两个表读数各是多少？,量程,03 V 1.6 V,量程,015 V 8 V,练一练,13/17,2 V,2,三个表读数各是多少？,12.5 V,1 V,练一练,14/17,3,连接电路，使小灯泡发光而且用电压表测量小灯泡两端电压。,练一练,15/17,4,画出对应电路图。,V,练一练,16/17,1,电源给用电器两端提供电压。电压通惯用字母,U,表示，单位是伏特，符号是,V,。,2,电压表与被测用电器并联，正、负接线柱接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超出电压表最大测量值。,课堂小结,17/17,
