九年级物理上册7.2电流的磁场全国公开课一等奖百校联赛微课赛课特等奖PPT课件.pptx

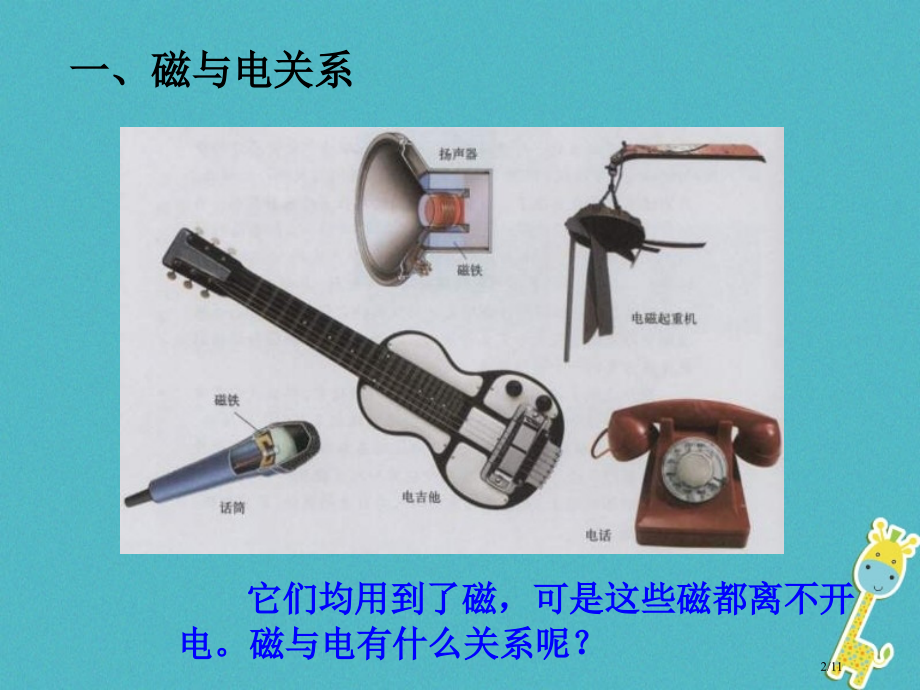

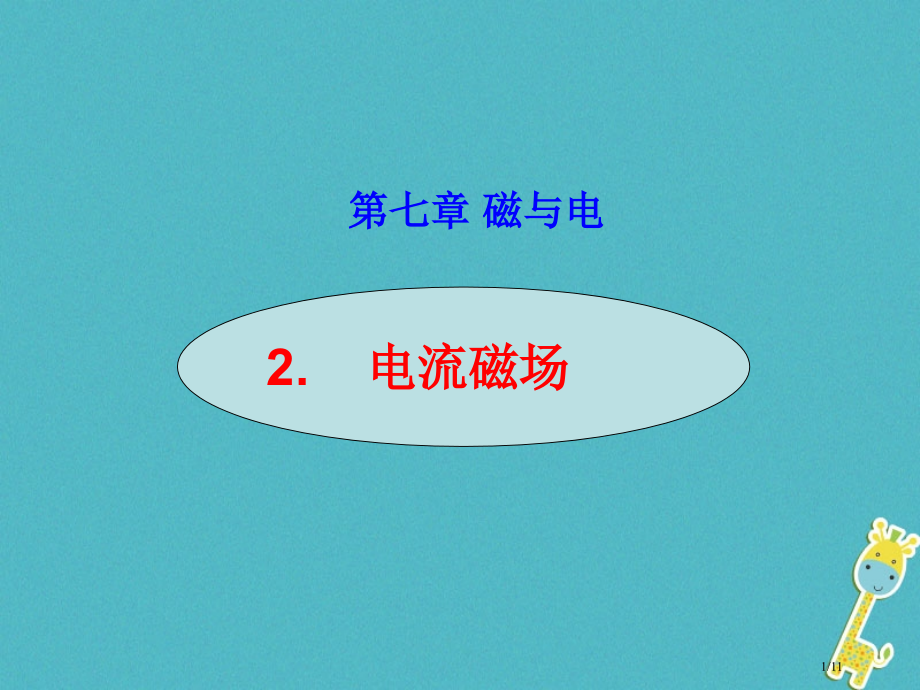

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 磁与电,2.电流磁场,1/11,一、磁与电关系,它们均用到了磁，可是这些磁都离不开电。磁与电有什么关系呢？,2/11,奥斯特故事,奥斯特是丹麦物理学家。他发觉了“电流磁效应”。这一重大发觉揭开了物理历史上新纪元。为人类社会发展做出了巨大贡献。,3/11,二、奥斯特试验,1.试验,4/11,1,、通电导体周围存在磁场，即电流磁效应。,2、通电导体周围磁场方向与电流方向相关。,5/11,三、通电螺线管磁场,试验,6/11,2、安培定则：用右手握螺线管，四指弯向螺线管中电流方向，大拇指所指方向为螺线管N极,1、,通电螺线管周围存在着磁场，其磁感线分布与条形磁体十分相同。,7/11,通电螺线管磁极判断,伸开,右手,，,拇指和四指在同一平面,，,拇指和四指垂直,，,握住螺线管,，,四指方向为电流方向,，,拇指所指那端,为,通电螺线管N极,，,I,I,N,S,8/11,1小调查：观察家中废旧用电器，哪些地方用到了通电螺线管？,2思索：普通磁体上磁性有强弱之分，用手中器材试一下，能否改变通电螺线管磁性强弱呢？,9/11,小结,1电流周围存在磁场，磁场方向与电流方向相关。,2通电螺线管对外相当于一个磁体。依据右手螺旋定则确定通电螺线管磁极和通电螺线管中电流方向。,10/11,用安培定则判定以下螺线管、极。,作业,N,S,N,S,S,N,N,S,N,S,N,S,11/11,
