第3讲：坐标系、对象捕捉、图形界限市公开课一等奖省赛课微课金奖PPT课件.pptx

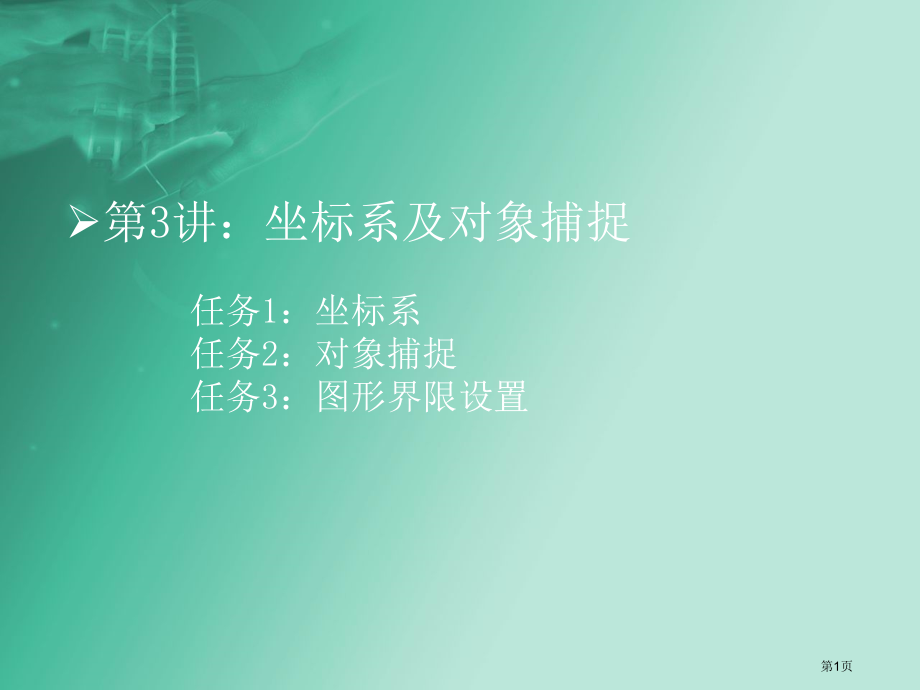

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第3讲：坐标系及对象捕捉,任务1：坐标系 任务2：对象捕捉 任务3：图形界限设置,第1页,教学目标：,本节课围绕3个问题来讲解：坐标系、草图设置、图形界根设置，要求大家掌握坐标系作用。,教学重点与难点：,1、图形界限,2、坐标系和草图设置,第2页,任务1：坐标系,CAD中坐标系包含,WCS（世界坐标系）,和,UCS（用户坐标系）,1、WCS世界坐标系,系统默认坐标系为World Coordinate System（世界坐标），简称WCS。,二维平面：X轴表示水平方向，Y轴表示垂直方向，坐标原点为X轴与Y轴相交位置。,图纸上：以,（X，Y）,坐标表示二维点，X值与Y值之间用逗号分开。,第3页,2、UCS用户坐标系,世界坐标系是固定，AutoCAD中用户不能对其加以改变，但有时为了辅助绘图，需要改变坐标系原点及各坐标轴方向，可实现这种功效坐标称为User Coordinate System（用户坐标系），简称UCS。主要用于三维图制作。,第4页,绝对坐标和相对坐标,：,1、绝对坐标：,就是相对于坐标原点坐标。就坐标输入法上可分为：,直角坐标、极坐标。,（1）直角坐标,直角坐标用点X、Y、Z坐标值表示，坐标值之间用逗号隔开。,输入格式：,X，Y，Z,比如：200，50，100,注意,：在绘制二维图时，点Z坐标为0，故不需要输入该坐标值。格式为：X，Y,第5页,3-1,3-2,第6页,（2）极坐标,用来表示二维点，用相对于坐标原点距离和与X轴正方向夹角来表示点位置。,输入格式为：“,线长角度,”。,X轴正向为0度，Y轴正向为90度；顺时针为负值，逆时针为正值。,比如：30045或300-315,第7页,2、相对坐标,：是指相对于前一个坐标点坐标。相对坐标也有直接坐标、极坐标、球面坐标和柱面坐标四种形式。其输入格式与绝对坐标相同，但要在坐标前面加符号,。,第8页,3-3,第9页,3-4,第10页,3-4a,第11页,3-5,第12页,任务2：对象捕捉,1、对象捕捉设置：,右击对象捕捉选项卡设置,绘图中，按住shift键并右击,打开草图设置快捷键：DS,第13页,对象捕捉模式表,模式,关键词,模式,关键词,暂时追踪点,TT,象限点,Qua,自,From,切点,Tan,端点,End,垂足,Per,中点,Mid,平行线,Par,交点,Int,节点,Nod,外观交点,Appint,插入点,Ins,延长线,Ext,最近点,Nea,圆心,Cen,无,Non,第14页,练习3-6,From（自捕捉）应用,第15页,From（自捕捉）应用,练习3-7,第16页,练习3-8,第17页,平行捕捉和暂时追踪点,练习3-9,第18页,任务3：,设置图形界限,格式图形界限,命令：Limits,当输入此命令回车后，提醒左下角点，图形左下角为坐标系原点。,ON：打开图形界限，则绘图只能在图形界限之内，提议不要打开。,OFF：关闭图形界限，则能够在图形界限之外绘图。,第19页,建筑图图形界限设置：,1、点击“新建”按钮，即可弹出“选择样板”面板，点击“打开”选择公制。,第20页,2、格式图形界限（或输入Limits命令）回车输入4，29700回车（也就是将A3纸放大100倍）。,3、输入zoom（别名：z）输入a。,第21页,4、格式标注样式修改调整,将1改为100,第22页,错误,正确,第23页,5、再选择“符号和箭头”选项卡,在此将“实心闭合”改为“建筑标识”,第24页,错误,正确,第25页,最终效果,第26页,课后总结：,本讲详细讲解坐标系、草图设置、图形界限，重点难点在于坐标系了解与掌握。,上机任务：,绘制以上图形,第27页,下节课内容：,1、点创建,2、结构线创建,第28页,
