单相桥式整流电路.ppt

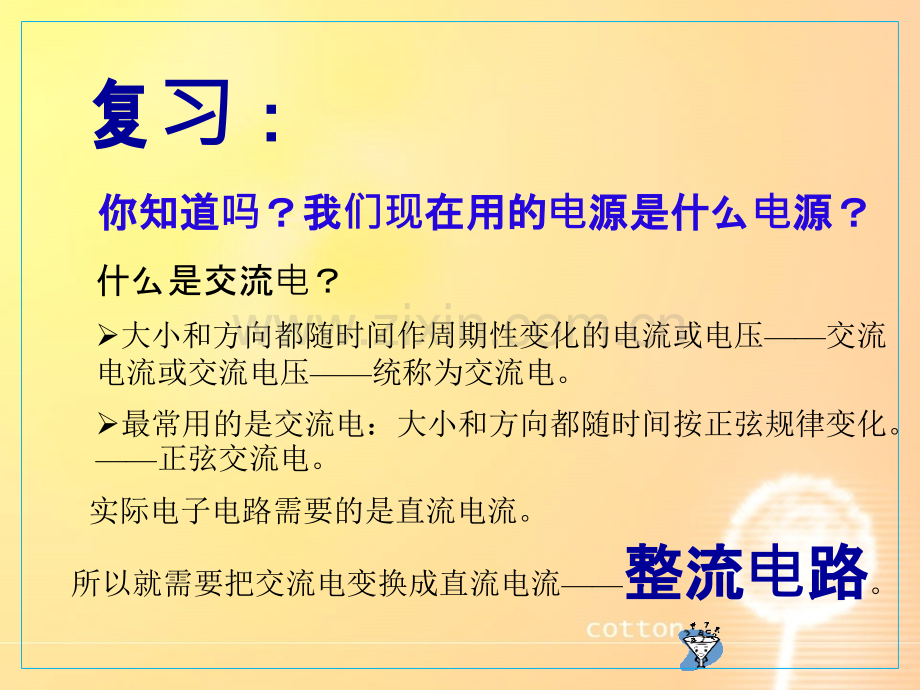

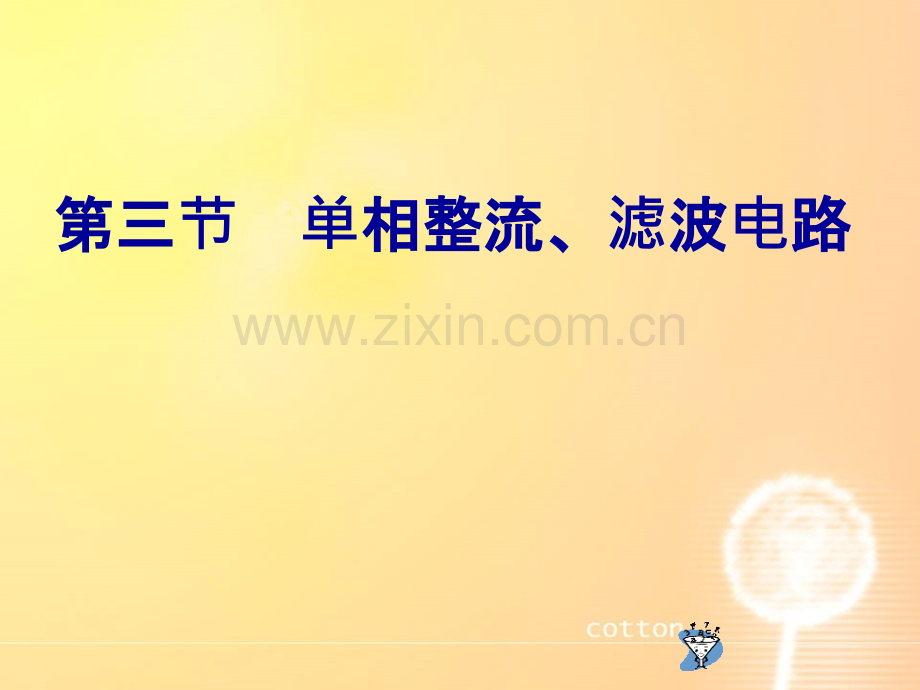

第三第三节单相整流、相整流、滤波波电路路什么是交流电？复复习：大小和方向都随时间作周期性变化的电流或电压交流电流或交流电压统称为交流电。最常用的是交流电：大小和方向都随时间按正弦规律变化。正弦交流电。实际电子电路需要的是直流电流。所以就需要把交流电变换成直流电流整流整流电路路。你知道你知道吗？我？我们现在用的在用的电源是什么源是什么电源？源？第三节整流电路整流将交流电流变换成单向脉动电流的过程整流电路实现这种功能的电路利用二极管的单向导电特性可实现单相整流和三相整流。单相整流电路多用于小容量（200W以下）整流装置中，三相整流电路在大容量整流装置中二极管可以看成是理想开关理想开关：当二极管导通时相当于开关闭合，截止时相当于开关断开。也就是说我们在分析电路时可以忽略二极管正向导通电阻。一、单相半波整流电路第三节整流电路1电路组成变压器、二极管和用电器（负载电阻）2工作原理正半周时，设A为“+”，B为“-”V处于导通有电流流过负载。如果忽略二极管的正向压降，此时负载上的电压vL=v2。第三节整流电路2工作原理负半周时，A为负，B为正，V处于截止。忽略二极管的漏电流，此期间无电流流过负载RL，此期间负载上的电压vL=0。由此可见，在输入电压在输入电压v2变化一个周期变化一个周期内，二极管就象一个自动开关内，二极管就象一个自动开关，v2为正半周开关接通；v2为负半周开关断开。因此，负载RL上得到的是方向不变、大小变化的脉动直流电压vL。在输入电压为单相正弦波时，负载负载RL上上得到的只有正弦波的半个波得到的只有正弦波的半个波，故称为单单相半波整流电路相半波整流电路。第三节整流电路3负载上的直流电压和电流 负载上的直流电压VL（割补法）流过负载的直流电流是：流过二极管的正向电流和流过负载的电流相等。即：二极管截止时，它承受的反向峰值电压是：所以正确选用二极管，必须满足：最大整流电流：最高反向工作电压：第三节整流电路思考题：如果把二极管反接呢？第三节整流电路例题：下图所示电路中，若负载电阻RL=0.9K，负载电流I1=10mA试求:（1）电源变压器次级电压V2；（2）整流二极管承受的最大反向电压VRM。第三节整流电路小结：1、单相半波整流电路的结构2、单相半波整流电路的工作原理（1）无论是正半波还是负半周流过负载的电流的方向是不变的整流；（2）电流的方向不变但是大小还要随时间周期性变化脉动直流电。3、单相半波整流电路的输出电压和电流（1）输出电压：（2）输出电流：4、单相半波整流电路的二极管的选用（1）最大整流电流：（2）最高反向工作电压：二、单相桥式全波整流电路单相桥式全波整流电路整流的目的：变交流电为脉动的直流电整流的目的：变交流电为脉动的直流电复习：单相半波整流电路半波整流电路优点电路简单，使用元件半波整流电路优点电路简单，使用元件少，缺点是输出电压波动大，效率低。少，缺点是输出电压波动大，效率低。二、单相桥式全波整流电路（1）会画单相桥式全波整流电路会画单相桥式全波整流电路本节重点本节重点（2）理解单相桥式整流电路的工作原理）理解单相桥式整流电路的工作原理电路图变压器、变压器、4只整流二极管、负载只整流二极管、负载U2UL工作过程 U2正半周时，a端正，b端负，电流由a经VD1、RL、VD3到b，因二极管正向压降很小，负载电压uLu2。U2负半周时，a端负，b端正，电流由b经VD2、RL、VD4到a，因二极管正向压降很小，负载电压uLu2。负载上的直流电压和电流负载电压：负载电流：负载电流：练习：练习：有一变压器的二次侧电压的有效值为有一变压器的二次侧电压的有效值为22V，若用单相桥，若用单相桥式全波整流电路整流，则输出的电压为多少？若负载为纯电式全波整流电路整流，则输出的电压为多少？若负载为纯电阻阻11欧姆，则输出电流为多少？欧姆，则输出电流为多少？解：有题意知解：有题意知U2=22V，RL=11。单相桥式全波整流电路例题例题 有一个直流负载，它的额定电压是有一个直流负载，它的额定电压是15V，额，额定电流是定电流是1A。若用单相桥式全波整流电路供电，求。若用单相桥式全波整流电路供电，求变压器的二次电压应为多少？变压器的二次电压应为多少？单相桥式全波整流电路解：根据题意可知：负载电压：UL=15V；负载电流：IL=1A。可求得变压器二次侧电压：单相桥式全波整流电路练习题:（1）将交流电变成单方向脉动直流电的过程为（）（2）单相桥式全波整流电路，如果电源变压器二次侧电压为 100V，则负载电压是（）A、100V B、45V C、90V D、60V（3）单相桥式全波整流电路，如果负载电流为10A，则流过每只二极管的电流是（）A、10A B、6A C、5A D、2.5A整整 流流CC单相桥式全波整流电路l课后练习（1）画出单相桥式全波整流电路图。（2）同学之间相互讲解整流过程。
