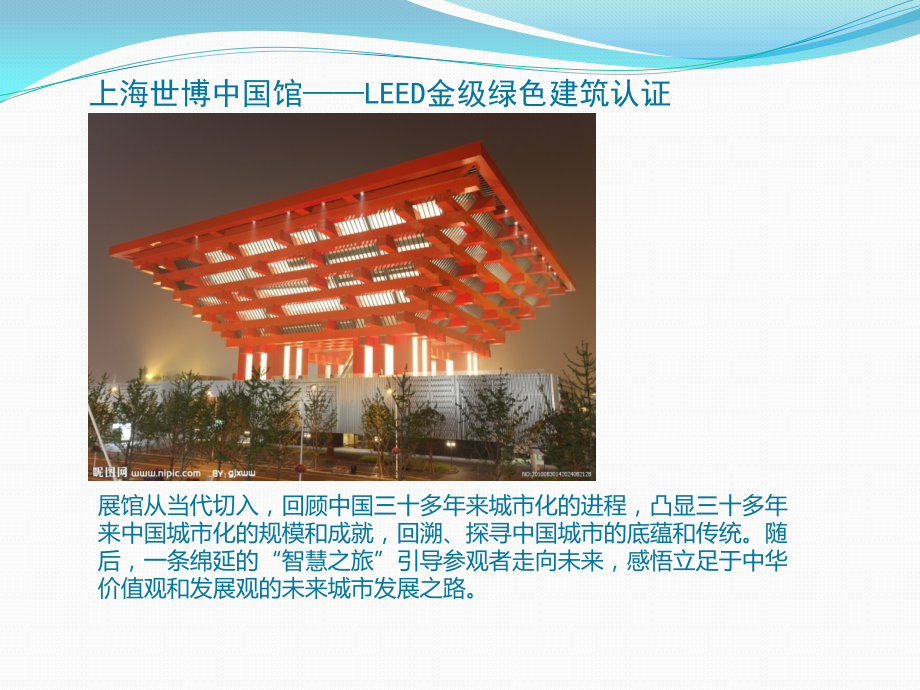

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2013/12/12,#,认识实习,绿色建筑实例分析,上海世博中国馆,LEED,金级绿色建筑认证,展馆从当代切入，回顾中国三十多年来城市化的进程，凸显三十多年来中国城市化的规模和成就，回溯、探寻中国城市的底蕴和传统。随后，一条绵延的“智慧之旅”引导参观者走向未来，感悟立足于中华价值观和发展观的未来城市发展之路。,根据项目的临时性改造建筑的特征，按照,世博绿色建筑应用技术导则,技术要求，着重突出以下绿色建筑技术策略：,1,、节约能源：考虑到世博会运营期间主要是夏季，该临时性建筑的围护结构主要以隔热需求为主，应用隔热性能优良的新技术和新产品；自然通风利用，特别是夏季自然通风和夜间通风的利用；主动和被动式太阳能利用，减少照明能耗。,2,、采用幕墙节能设计策略和外遮阳设计等促使达到优良围护结构热共性能得目标；对新建建筑空调系统的送风方式和气流组织进行优化，增强热舒适性；采用太阳能光伏发电系统和光热系统等可再生能源利用方式，提高可再生能源使用率。,杭州万通中心,国际,LEED,金级预认证,杭州万通中心此次获得国际,LEED,金级预认证，充分奠定了其在能源与环境设计方面的先锋领导地位，一流的国际品质及绿色、节能、环保的生态商务形象。同时，也代表着其所在的运河,CBD,将真正接轨国际商务区水平，对拱墅区产业升级及区域价值提升有着极大的推动作用，是拱墅区一个全新的发展高度,。,解读,可持续的场地规划,杭州万通中心位于杭州拱墅区大关路与上塘路高架交叉口,，,项目距杭州市中心武林广场约,4,公里，交通便捷，上墉高架快速道南连市中心，北接杭宁高速公路，同时紧邻未来规划的地铁,3,号线及,5,号线的交叉站点大关站。占地,17522,平方米，建筑面积约,155000,平方米，其中写字楼,36000,平方米,商业,70000,多平方米。商业是集购物、餐饮、娱乐于一体的一站式购物中心，包括精品超市、精品服饰、主题零售、大型餐饮、美食广场、儿童娱乐教育、影院、游戏电玩等。,绿色商务，创造最具价值的生活空间,在万通的价值体系中，有一则最为重要的信条就是创造最具价值的生活空间。正是因为这句话，让万通能始终立足于房地产前沿，为社会、企业、客户创造更多的价值。选择缔造更加先进、高效、节能、环保的商务建筑，即是出于这样的远见。如此看来，今日杭州万通中心顺利通过国际,LEED,金级预认证，也就绝非偶然了。有业内人士评论，杭州万通中心此次获奖，得到国际绿色建筑界的高度认可，即预示着杭州将真正跨入绿色商务时代。而传统的,5A,甲级写字楼将不再是评判一个国际商务区品质的唯一标准。真正的国际商务区，除了具备大气高档的建筑形象、一流的国际配置与超高品质的服务之外，更需要承担起社会的责任，在能源与环境设计等方面，致力于为社会、企业与客户创造更多价值。,推行,LEED,建筑，除了可大大改善环境质量之外，其卓越的能效设计及节能环保技术的运用，更能为企业和客户创造可观的商业效益。据国外相关研究数据显示，使用绿色建筑可降低,8%-9%,的营运成本，物业价值提升约,7.5%,，投资回报率提高约,6.6%,，入住率提高约,3.5%,，租金比率增加约,3%,。,评分,新建筑物,LEED-NC,（,V2,）满分,69,分，金级得分必须在,39-51,分以上,杭州万通中心得分,43,分,上海汇亚大厦,LEED,金级绿色建筑认证,汇亚大厦位于银城北路、世纪大道，具体位置是上海市陆家嘴环路,1233,号。轨道二号线及,20,多路公交车直达，交通非常便利。汇亚大厦占地面为,8452m2,，地上建筑面积为,70000m2,。,为了成功获得,LEED,的认证，汇亚大厦对大楼进行了多项升级与改造，包括在东广场安装了可以采集雨水的蓄水池系统进行景观喷灌和冲洗地下停车库（可百分之百替代先前喷灌使用的自来水）、在空气处理机组（）和新风处理机组（）中用高效的空气过滤网替代原先的初级空气过滤网、扩大室外绿化面积等，历时一年半左右时间的改造，初步预测，汇亚大厦的二氧化碳排放量每年可以降低,8000,多吨，占全年大楼总排放量的,40,以上，并可减少超过,1400000,加仑的水量消耗。,上海,张江集电港办公中心,1,、项目概况,位于浦东张江高科技园区，对,A,、,B,、,C,、,D,、,E,、,F,六栋办公楼进行改扩建和装修设计，总建筑面积,2.3,万,m,2,。,结合自身条件，综合国内外先进生态技术，使生态技术设计与建筑、景观设计相结合，融入园区生活、工作环境，创造节能健康的高科技生态工业园区。,2,、项目特点,建筑节能目标,65%,外墙采用性能优良内保温构造；屋面采用高效的种植保温屋面；高保温、高气密性的玻璃幕墙（包括呼吸幕墙）；外立面考虑采用兼具美观效果的活动外遮阳，降低夏季建筑整体隔热效果，又不影响冬季建筑采暖需求。,A-B,楼,+,中庭零能耗,A-B,楼中庭的采暖空调的冷热源主要由地源热泵系统提供，地源热泵、采暖空调系统的能耗及照明等其他能耗由太阳能光电系统提供。通过地源热泵系统和太阳能光电的综合利用，使得,A-B,楼中庭能够实现自给自足的零能耗目的。,建筑生活污水零排放,所有建筑生活污水统一收集，经过污水处理，达到,城市污水再生利用 城市杂用水水质,（,GB/T 18920 2002,）的水质要求，全部回用于建筑冲厕，绿化和景观用水。,建筑运行参数实时监测,通过建筑监测系统的布置，实现建筑信息化数据收集与智能控制，实时反映建筑能耗状况，节能率，节水率等运行参数，根据实际情况自动控制设备运行状态。,3,、关键技术,太阳能光电技术,中庭顶棚和玻璃挑檐铺设足够面积的太阳光电电池组件，确定太阳电池组件容量为,40kW,，其所产生的电量足够中庭内所有供热供冷、机械、照明能耗，实现中厅零能耗。,外遮阳,方案编号,遮阳形式,节能率,方案一,固定遮阳,45%,方案二,全部活动硬遮阳,70%,方案三,部分活动硬遮阳，固定遮阳,66%,方案四,部分活动软遮阳，固定遮阳,63%,呼吸幕墙,围护结构热工（传热系数,1.0,）,遮阳（遮阳系数,0.1,）,通风（呼吸循环通风）,造价（中厅采用，实现中厅零能耗）,实时监测,测试布点,热工监测,室内环境监测,数据采集处理模块,实时展示系统,水墙,水的比热是,4.18X103J/(kgK),，其他一般建筑材料,如砖，混凝土，土坯，木材等比热都在水的比热的,1/5,左右，故用同质量的水贮热比其他材料贮存的热量多，,反过来要贮存一定的热量，所用水比其他材料重量轻，,这就是引起人们研究，发展水墙的主要原因。,发展水墙的原因何在,？,水墙太阳能房示意图,如图是早在,20,世纪,70,年代美国,steve bear,住房试验的水墙太阳能房。,水盛于钢桶内，外表有黑色吸热层，放在向阳单层玻璃窗后。玻璃窗,外设有隔热盖板，冬季白天放平可作为反射板，将太阳辐射能反射到,钢桶水墙上去，增加吸收热，冬夜则关上，减少热损失。夏季则相反，,白天关上以减少进热，晚上打开，以便向外辐射降温。,关于水墙的尺寸，颜色及材料的选择：,1.,尺寸：一般水墙的容积可按太,阳房的窗的玻璃面积乘以,30cm,左右来,进行估算。,2.,颜色：水墙容器表面的颜色以,黑色最好，蓝色和红色容器的吸热能,力比黑色容器分别少,5%-9%,。,3.,材料一般可用金属和玻璃钢制,成。容器表面常做成螺纹的圆柱体，,以增加刚度。,水幕太阳能墙,:,摆脱对空调的依赖,画面左侧为设置了循环流水系统的玻璃外墙，右侧为太阳能外墙，墙上铺满鲜花和绿植,世博园阿尔萨斯案例馆的水幕玻璃,位于浦西世博园“城市最佳实践区”一角的阿尔萨斯案例馆，被青枝绿叶覆盖着，但这栋,建筑,最新奇的不是绿墙，而是“水幕太阳能墙”。“墙体”包括三个层面，外层为太阳能电板,和第一,层玻璃，中间层为密闭舱，第三层为水幕玻璃。水幕太阳能墙向世人展示了一种,建筑本身,具有的气候调节机制，尤其适用于冬冷夏热的地区。阿尔萨斯案例的原型是法国,阿尔萨斯布克斯韦尔中学,的太阳墙，在当地主要应用于冬季供暖。但考虑到,上海夏季,高温,潮湿的,气候特点，这一走进“城市最佳实践区”的案例又增添了夏季功能。太阳能水幕墙夏天,运行,时，密闭舱会打开。密闭舱中的空气和沿着立面往下流的水幕相连，加上太阳能墙,产生的,阴影，起到给建筑,降温的效果,。利用太阳能水幕墙的原理，可以在夏季有效降低室内温,度，在冬季补充室内温度，极大地降低对空调的依赖。常规空调是不是不够绿色环保？,能否,让建筑具有自动调温功能？在,2010,年上海世博会上，来自法国阿尔萨斯的案例给出了,一个,肯定的答案。,前面讲的水墙是用钢桶或钢管或塑料管盛水作为储热物质，与现砌特朗伯墙比，其优点是，第一次投资减少，体积一定时储热容量较多，同时，采用较大的体积可能提高太阳能对年需热量供应的百分比。缺点是维修费较高，向墙内侧传热的延迟性较小，这是由于水有对流的缘故，致使室内温度较实心墙体时波动更大。,为了获取实心墙与冲水墙两者的优点，研究人员进行了大量试验。最终确定采用总尺寸为,1200mm2400mm250mm,的混凝土水箱，箱壁厚为,50mm,，水盛在箱内密封塑料袋内，这种水墙称为特朗伯墙。有的设计者认为，将来这种墙应再厚些增大储热量，以便在长时阴云天气时保持墙体温度。,能适合这种设想的一种做法是，采用预制混凝土空心板作为载水墙，水就盛在装于板空腔内的薄塑料管里。有一种空腔直径,250mm,，厚,300mm,的板，差不多占墙体积的一般都是水，与实心混凝土墙比，储热容量增加了约,50%,，比用混凝土墙空腔造价要少，又由于断面,50%,是混凝土，故比金属管冲水墙传热过墙的时间延迟较长，墙内侧温度波动较小。由于储热容量增大，就能从太阳能获取更多需要的热量。,这种设想还需从技术和经济两方面进一步研究，混凝土技术方面可能存在的问题是，外侧表面与其相邻的混凝土,水内表面之间会产生较陡的温度梯度，最大温度可能达到,33,度。总之这种设想很值得进一步研究。,附加阳光间,附加阳光间属一种多功能的房间，除了可作为一种集热设施外，还可以用来,作为休息,、娱乐、养花、养鱼等的空间，是寒冬季节让人们有如置身于大自然中的一种,室内,环境，也是为其毗连的房间供热的一种有效设施。,利用附加阳光间获得太阳能,附加阳光间除最好能在墙面全部设置玻璃外，还应在毗连主房坡顶部分加设倾斜的玻璃。这样做可以大大增加集热量，但倾斜部分的玻璃擦洗比较困难。另外，当夏季时，如无适当的隔热措施，阳光间内的气温往往将变得过高。当冬季时，由于玻璃墙的保温能力非常差，如无适当的附加保温设施，则日落后的室内气温将会大幅度地下降。以上这些问题，必须在设计之前充分考虑，并应提出解决这些问题的具体措施。,附加阳光间有以下优点：,有附加阳光间的年度热损失只相当于无该阳光间的年度热损失的一半；,附加阳光间的管理比特朗伯墙简单；,可以种花卉、果树，成为毗连种植温室，同时还可晒衣物；,开阔视野，舒畅心情；,夏季可开创通风，并设窗帘等遮阳物，防止直射热。,巧妙运用太阳能发电、水源降温等技术，这幢金属钢架结构的建筑有效实现了冬暖夏凉,太阳能板下有潺潺流水,实现了冬暖夏凉。玻璃幕墙上的太阳能光伏发电板面积约为,72.2,平方米，发电量,6600,瓦。,向日葵造型的太阳能装置，由一块块太阳能电池板拼接而成，可随着阳光旋转，收集七色光谱聚集新能源。吸收的太阳能通过采光导入系统，就能够转化为电力发电。,丹麦馆,外立面上的孔洞可以让阳光照进室内，还有助于自然通风，每个孔洞都安装有,LED,光源，既可以调节场馆内的光线，也可以在夜间照亮外立面,仿生态气候的变化，在冬天利用太阳能辐射，而在夏天则利用自然的空气气流和水流降温，热风通过自动调节系统排除，可以降低内部建筑的温度。控制辐射的同时，热能又能集中在带有光电集成模块的透明玻璃上，可以充分节约电能。,BIPV,点缀在这水波荡漾的展馆上，夜晚闪烁太阳能发出的五彩之光，让以,“,绿色城市，绿意生活,”,为主题的韩国企业联合馆，在对可持续发展上的思考与探索更有现实意义。,THE,END,
