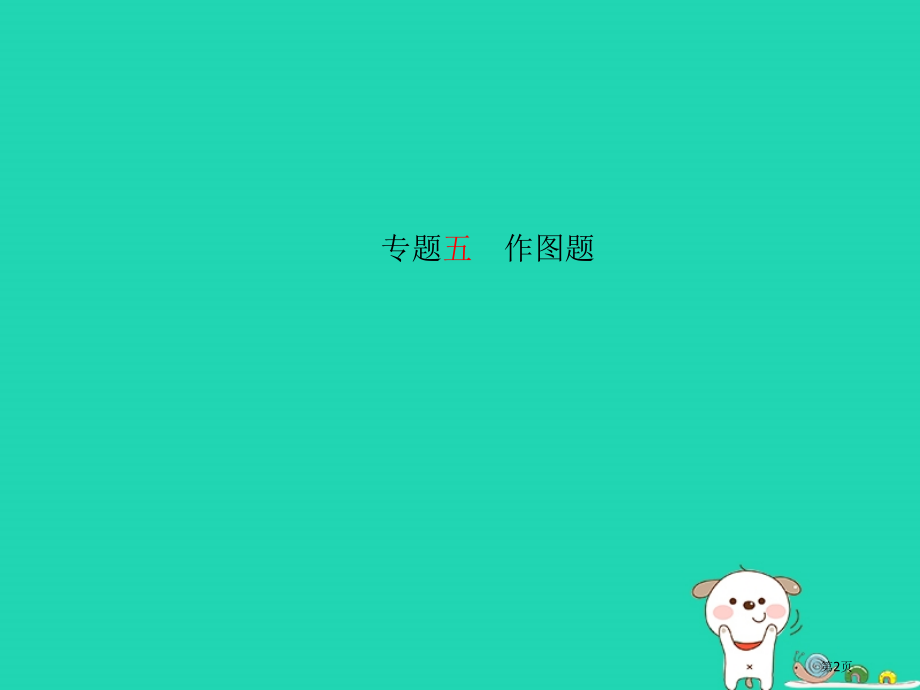

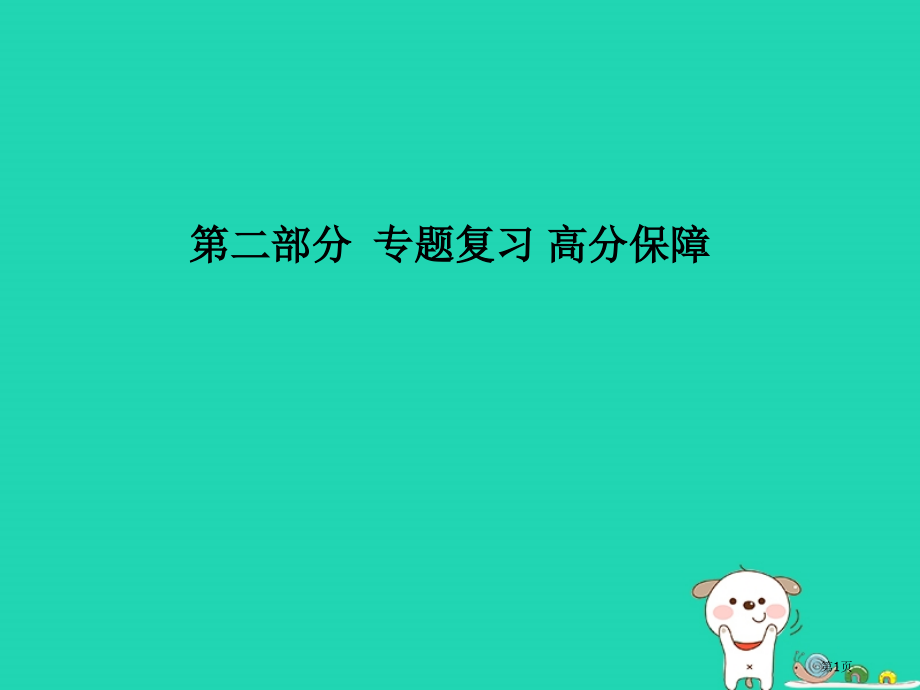

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第二部分 专题复习 高分保障,第1页,专题,五,作图题,第2页,题型概述,一、力学作图,力学作图有两个知识点：一是力示意图，二是杠杆示意图首先要“记忆”作图原理、方法，然后利用这些原理、方法进行作图对物体进行受力分析，最终到达掌握难度为四个力，一个物体在斜面上运动或静止情况，两个静止物体接触情况杠杆示意图：在已知支点,O,、,F,1,、,F,2,情况下，作出,l,1,、,l,2,.,第3页,典例分析,【例,1,】,青岛中考请画出图中漂浮在水面上小球所受力示意图,思绪点拨,小球在水中漂浮时，受到重力和浮力作用，重力方向竖直向下，浮力方向竖直向上，这两个力是一对平衡力，大小相等，作用点在物体重心上,第4页,【例,2,】,如图所表示，使用羊角锤拔钉子，请在图中画出动力臂,思绪点拨,确定所要完成任务：画出动力臂：找点,(支点),找线,(力作用线),作垂直,(过支点作力作用线垂线),，将支点与垂足标出,第5页,专题训练,1,画出球在空中时受力示意图,(,空气阻力忽略不计,),第6页,2画出球在地上滚动时受力示意图,第7页,3画出静止在地面上物体受力示意图,第8页,4画出向右推不动桌子受力示意图,第9页,5画出在地面上匀速向右行驶汽车受力示意图,第10页,6画出被压在墙上静止木块受力示意图,第11页,7画出静止在斜面上木块受力示意图,第12页,8画出木块在斜面上匀速下滑时受力示意图,第13页,9画出汽车匀速上坡时受力示意图,第14页,10如图，物体,A,在水中沿斜面自由下滑，忽略水阻力，请画出,A,所受力示意图,第15页,11分别画出从斜面上自由下滑时、在水平面上前进时、在水平面上静止后小车受力示意图,第16页,12画出图中小球受力示意图,第17页,13画出风吹小球时，小球受力示意图,第18页,14画出图中小球受力示意图,第19页,15弹簧测力计拉着物体即将脱离桌面，画出物体受力示意图,第20页,16画出物体,A,受力示意图,第21页,17请画出如图活塞式抽水机动力臂和阻力臂,第22页,18请画出力,F,力臂,l,.,第23页,题型概述,二、光学作图,光学单一作图知识点：首先要“记忆”作图原理、方法，然后利用这些原理、方法进行作图,主要考查知识点：,光反射：依据光反射定律完成一条光线光路图,平面镜成像：利用平面镜成像特点作图,(对称法),凸透镜和凹透镜对特殊光线作用：平行于凸透镜主光轴光线、从焦点发出光线、经过透镜光心光线；平行于凹透镜主光轴光线、对准虚焦点光线、经过透镜光心光线,(作图时透镜能够用透镜符号表示),凸透镜成像作图,(中考不做要求，但能够教给学生这种方法),：用3条特殊光线,(平行于主光轴光线、从焦点发出光线、经过光心光线),中2条进行点、线段成像作图,(只要求给物画像作图),，透镜能够用透镜符号表示,第24页,典例分析,【例】,请画出图中经凸透镜折射后光线,思绪点拨,从题图能够看出，入射光线过焦点，经凸透镜折射后，折射光线将平行主光轴射出，由此能够确定该入射光线对应折射光线,第25页,专题训练,1完成光路图，并标出入射角,第26页,2完成光路图，并标出反射角.,第27页,3依据平面镜成像特点，画出物体,AB,在平面镜中所成像,第28页,4已知入射光线，画出对应折射光线,第29页,5完成如图光路图,第30页,题型概述,三、电和磁作图,电和磁作图题主要有：依据电路图连接实物电路；依据实物电路画电路图；依据磁极间相互作用和磁感线标磁极或磁感线方向；依据安培定则标通电螺线管磁极或电源正负极,第31页,典例分析,【例,1,】,小雨在试验室中连接了如图所表示电路，请你在虚线框内画出这个电路电路图,思绪点拨,画电路图应注意：电路元件符号必须用统一要求，而且要规范应该尤其注意电路中节点画电路图时一定要用尺子，元件分布要均匀美观，在拐角处不要画元件在拐角处以及导线和元件连接处不要有断开地方电路图一定要和实物电路一一对应完成电路图后，一定要从电源正极沿着电流方向检验所画电路图,第32页,【例,2,】,请依据电路图将实物电路连接完整,思绪点拨,本题属于探究欧姆定律试验中依据电路图连接实物电路，考查了电压表、电流表和滑动变阻器使用方法连接实物电路时应注意导线不能交叉，实物应与电路图中元件次序一一对应,第33页,【例,3,】,如图是开关闭合后小磁针静止时情形，请在图中标出螺线管N、S极和小磁针N极,思绪点拨,依据安培定则，通电螺线管右端是N极，依据磁极间相互作用规律可知，小磁针右端是N极,第34页,专题训练,1依据左图所表示实物电路，在右边方框中分别画出它们电路图,（,1,）,（,2,）,第35页,（,3,）,第36页,2依据电路图，用笔画线代替导线将电路元件连成电路,（,1,）,（,2,）,第37页,（,3,）,（,4,）,第38页,3标出如图所表示小磁针N、S极及磁感线方向,（,1,）,（,2,）,第39页,4依据图中通电螺线管南北极，标出图中小磁针N极和电源“”极,第40页,5在图中标出通电螺线管与条形磁铁之间磁感线方向，并标出条形磁铁,B,端磁极极性,第41页,6如图所表示家庭电路，开关S控制带有两孔和三孔插座插排，用笔画线表示导线，将它们连入电路,第42页,7,如图所表示家庭电路，总开关,S,同时控制吊灯,L,1,和,L,2,，开关,S,1,只控制吊灯,L,1,，三孔插座上有一个开关,S,2,能够控制插座，用笔画线表示导线，将它们连入电路,第43页,题型概述,四、光学综合作图,形式为“光学黑箱”，依据要求画出一条光线经过透镜、平面镜路径,第44页,典例分析,【例】,如图，暗箱内有平面镜和焦距为0.8cm凹透镜各一面，,F,点是凹透镜焦点，两束光与主光轴平行请在暗箱内填上光学仪器，画出完整光路，并在反射光路中标出反射角大小,思绪点拨,依据本题特点，首先要熟悉凹透镜三条特殊光线和光反射定律依据折射光线平行于主光轴，再依据主光轴位置,(平分凹透镜),和焦点位置确定入射光线,(即平面镜反射光线),，依据光反射定律确定平面镜位置,第45页,专题训练,1黑箱内有一只焦距为1.2cm凸透镜和平面镜，请在黑箱内填上光学仪器，画出完整光路，并标出当光线沿平面镜反射后反射角大小,第46页,2黑箱内有一只透镜和一只平面镜请你在黑箱内画出完整光路，填上光学仪器，并标明透镜焦点F位置,第47页,3黑箱内有一只凸透镜和一只平面镜请你在黑箱内画出完整光路，并标出光线经平面镜反射后反射角大小,第48页,题型概述,五、力学综合作图,载体为一个杠杆，形式为力示意图、杠杆示意图组合,第49页,典例分析,【例】,如图所表示是小雨用钓鱼竿钓鱼时情形请你画出图中鱼受力示意图，而且画出小雨用力将鱼拽出水面所用力力臂,思绪点拨,依据本题特点，首先要审清题目：作鱼受力分析，作动力力臂，不要混同，然后依据力示意图和力臂画法进行作图，不要遗漏,第50页,专题训练,1画出力,F,力臂和独轮车竖直方向上受力示意图,第51页,2如图，用平板小车运输货物请画出货物,A,受力示意图，并画出在,A,点抬起小车用最小力,F,.,第52页,题型概述,六、电学综合作图,电路设计,(积木组合式),：依据要求设计电路，电路元件不限中考中常出现题型包含正常电路、局部短路、单刀双掷开关、滑动变阻器,第53页,典例分析,【例】,小雨房间里，,S,为房间电路总开关当将单刀双掷开关,S,1,拨到,a,处，房间吸顶灯,L,1,亮学习时为了使光照强一些，再闭合开关,S,2,，台灯,L,2,也亮当将,S,1,拨至,b,处，,L,1,、,L,2,都熄灭，而可调整亮度床头灯,L,3,亮,现在，给你一个电源、一个滑动变阻器、一个单刀双掷开关、,2,个开关、,3,个灯泡和若干导线，请你设计上述电路，并将电路图画在方框内,思绪点拨,S,为电路总开关；当,S,闭合时，开关,S,1,接到,a,处，房间吸顶灯,L,1,亮，再闭合开关,S,2,，台灯,L,2,也亮，说明此时两灯泡并联，开关,S,2,控制台灯,L,2,；当将,S,1,拨至,b,处，,L,1,、,L,2,都熄灭，而可调整亮度床头灯,L,3,亮，说明此时滑动变阻器和灯泡,L,3,串联后与原来两灯并联,第54页,专题训练,1,综合作图：,李明利用,3,个开关,S,、,S,1,、,S,2,，一盏红灯、一盏绿灯，一个滑动变阻器，一个电铃，导线若干设计一个电路，要求：开关,S,闭合时，红灯亮，电铃响，开关,S,1,再闭合时，电铃不响；当开关,S,2,再闭合时，红、绿灯都亮，利用滑动变阻器可调整绿灯亮度请你用电池组代替电源，在方框中画出符合要求电路图,第55页,2综合作图小雨家厨房：,小雨家厨房里，天花板吊灯由两个节能灯泡组成，还有一台电冰箱，一台可调风速吸油烟机现在，给你一个电源、两个开关、两个灯泡、一台电冰箱、一台吸油烟机、一个滑动变阻器和若干导线，请设计一个能够实现使用目标电路，将电路图画在方框内,第56页,3综合作图小雨房间灯：,小雨房间里，天花板吊灯由2个灯泡组成，学习桌上安装了一个可调亮度学习台灯，床头安装了一个经过单刀双掷开关控制能够有两个亮度改变床头灯,给你一个电源、2个单刀单掷开关、一个单刀双掷开关、4个灯泡、一个滑动变阻器和一个定值电阻，若干导线，请设计一个能够实现小雨房间照明情况电路，将电路图画在方框内,第57页,4,综合作图,小雨房间灯：,小雨房间有四盏灯闭合开关,S,1,，门口指示灯,L,1,就亮了；若将单刀双掷开关,S,2,拨到,a,处，床头灯,L,2,就亮，且亮度可调，若再闭合开关,S,3,，学习台灯,L,3,就亮了；若将单刀双掷开关,S,2,拨到,b,处，镜前灯,L,4,亮，若有声音,(,即声控开关,S,4,闭合,),L,4,会更亮给你以下器材：电源、灯泡四盏、普通开关两个、定值电阻一个、滑动变阻器一个、单刀双掷开关一个、声控开关一个和若干导线请设计出电路图,第58页,
