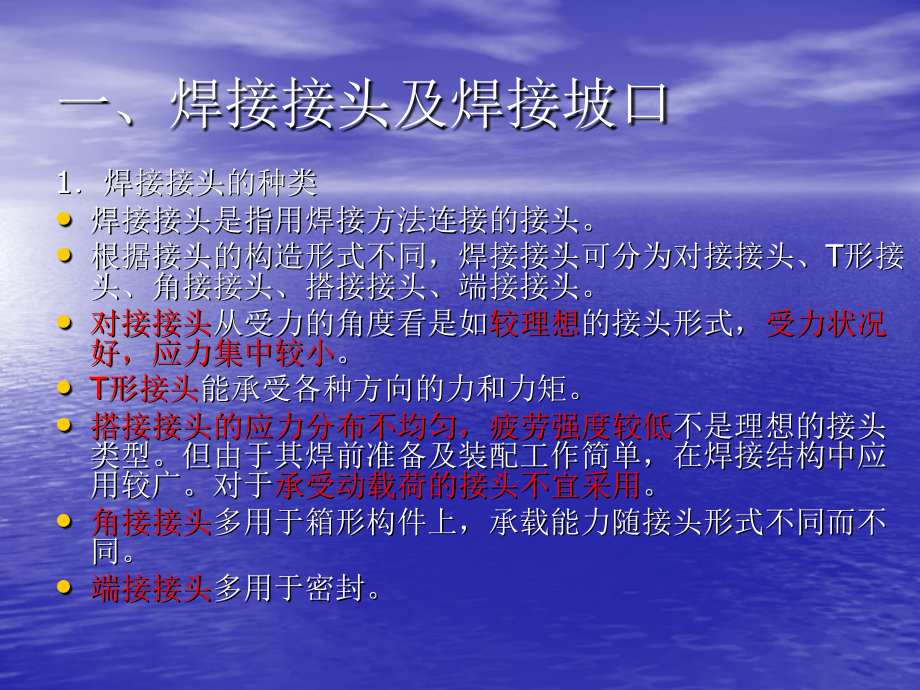

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节 工件准备,一、焊接接头及焊接坡口,1焊接接头的种类,焊接接头是指用焊接方法连接的接头。,根据接头的构造形式不同，焊接接头可分为对接接头、T形接头、角接接头、搭接接头、端接接头。,对接接头,从受力的角度看是如,较理想,的接头形式，,受力状况好，应力集中较小,。,T形接头,能承受各种方向的力和力矩。,搭接接头的应力分布不均匀，疲劳强度较低,不是理想的接头类型。但由于其焊前准备及装配工作简单，在焊接结构中应用较广。对于,承受动载荷的接头不宜采用,。,角接接头,多用于箱形构件上，承载能力随接头形式不同而不同。,端接接头,多用于密封。,2坡口形式和坡口尺寸,(1),坡口的作用,保证电弧能深入焊缝根部，使根部焊透；,便于清除熔渣，获得较好的焊缝成型。,起到调节基本金属与填充金属的比例作用。,(2)坡口形式及选择,1)坡口形式,根据形状不同分为基本型、组合型及特殊型三类。基本型坡口形状简单，加工容易，应用普遍。,主要有以下几种：I形坡口、V形坡口、单边v形坡口、U形坡口、J形坡口。,2)坡口形式的选择,选择坡口形式应考虑下列因素：焊接方法；焊缝填充金属尽量少；避免缺陷的产生；能减少残余焊接变形与应力；有利于焊接防护；焊工操作方便。,(3)坡口的尺寸,坡口角度；坡口面角度；钝边高度p；根部间隙b；坡口深度H；根部半径R。,钝边,：防止烧穿,根部间隙,：保证根部能够焊透。,在采用国家标准气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸(GB9851988)时，应根据钢板的厚度、接头类型选择适当的坡口形式和坡口尺寸。,(4)坡口备制,坡口备制可用刨边机、坡口机、车床等机械进行，也可用气割方法完成。,碳素钢,和标准抗拉强度下限值,不大于540 MPa强度的低合金钢,可采用,冷加工,方法，也可采用,热加工,方法备制坡口。,耐热型低合金钢和高合金钢,，标准抗拉强度下限值,大于540 MPa的强度型低合金钢,，宜采用,冷加工,方法制作坡口。,(1)基本符号,基本符号是表示,焊缝横截面形状,的符号,共有,13个,基本符号：,卷边焊缝、I形焊缝、V形焊缝、单边V形焊缝、带钝边V形焊缝、带钝边单边V形焊缝、带钝边U形焊缝、带钝边J形焊缝、封底焊缝、角焊缝、塞焊缝或槽焊缝、点焊缝、缝焊缝,焊缝符号的组成,基本符号：表示焊缝横截面形状的符号,辅助符号：表示焊缝表面形状特征的符号,补充符号：补充说明焊缝的某些特征的符号,焊缝尺寸符号：表示坡口和焊缝各特征尺寸的符号,指引线,指引线,指引线由带箭头的箭头线和两条基准线(一条为实线，另一条为虚线)两部分组成。,基准线的虚线可以画在基准线的实线上侧或下侧。,(4)符号在图样上位置,箭头线在标注V、单边V、J形焊缝时，箭头应指向带有坡口一侧的工件。,如果焊缝和箭头线在接头的同一侧，则将焊缝基本符号标在基准线的实线侧。相反如果焊缝和箭头线不在接头的同一侧，则将焊缝基本符号标在基准线的虚线侧,必要时，基本符号可附带尺寸符号及数据,基本符号可附带尺寸符号及数据标注原则是：,焊缝横截面上的尺寸标注在基本符号的左侧。,焊缝长度方向的尺寸标注在基本符号的右侧。,坡口角度、坡口面角度、根部间隙等尺寸标注在基本符号的上侧和下侧。,相同焊缝数量符号标注在尾部。,当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。,2主要焊接方法代号的表示方法,判断题,29当接头坡口表面铁锈等难以清理干净时，应选用抗裂性能好的碱性焊条。(),30保管焊条的库房要保持一定湿度，要求相对湿度应在60以下。(),31烘干焊条时，焊条应铺成层状，4mm焊条不超过5层。(),32储存焊条必须垫高，与地面和墙壁的距离均应大于0.3 m。(),33所有的焊接接头中，以对接接头应用最为广泛。(),34T形接头能承受各种方向的力和力矩，所以应用最为广泛。(),35对于V形坡口，坡口面角度总是等于坡口角度。(),36开坡口的目的主要是保证焊件在厚度方向上全部焊透。(),37低碳钢可采用冷加工方法，也可采用热加工方法备制坡口。(),38清除坡口表面的铁、锈、油污、水分的目的是提高焊缝金属强度。(),39焊缝的基本符号是表示焊缝表面形状特征的符号。(),40焊缝的辅助符号是说明焊缝的某些特征而采用的符号。(),41指向引线中基准线的虚线是画在基准线实线的下侧。(),42焊条电弧焊的焊接方法代号是“141”。(),单项选择题,22受力状况好，应力集中较小的接头是_。,A搭接接头 BT形接头 C角接接头 D对接接头,23对于承受动载荷的接头不宜采用_。,A对接接头 B T形接头 C搭接接头 D角接接头,24焊接接头根部预留间隙的作用在于_。,A防止烧穿 B保证焊透 C减少应力 D提高效率,25在坡口中留钝边的作用在于_。,A防止烧穿 B保证焊透 C减少应力 D提高效率,26焊缝符号标注原则是焊缝横截面上的尺寸标注在基本符号的_。,A上侧 B下侧 C左侧 D右侧,27焊缝符号标注原则是：焊缝长度方向的尺寸标注在基本符号的_。,A上侧 下侧 C左侧 D右侧,28焊条电弧焊这种焊接方法代号是_。,A111 B131 C135 D141,多项选择题,15根据接头的构造形式不同，焊接接头可分为_。,A.对接接头 BT形接头 C角接接头,D搭接接头 E端接接头,16根据“焊缝符号表示法”规定，焊缝符号包括_等。,A焊接顺序符号 B基本符号 C辅助符号 D补充符号,E焊缝尺寸符号 F焊接方法代号,17指引线是由_组成的。,A箭头线 B一条基准线 C三条基准线,D两条实线 E两条虚线 F两条基准线,18焊缝符号标注原则是：坡口角度、根部间隙等尺寸标注在基本符号的_,A左侧 B右侧 C上侧 D下侧 E尾部,19对焊条电弧焊电源的要求有_。,A适当的空载电压 B陡降的外特性 C合适的静特性,D良好的动特性 E良好的调节特性 F合适的负载持续率,
