初期排与明沟排水.ppt

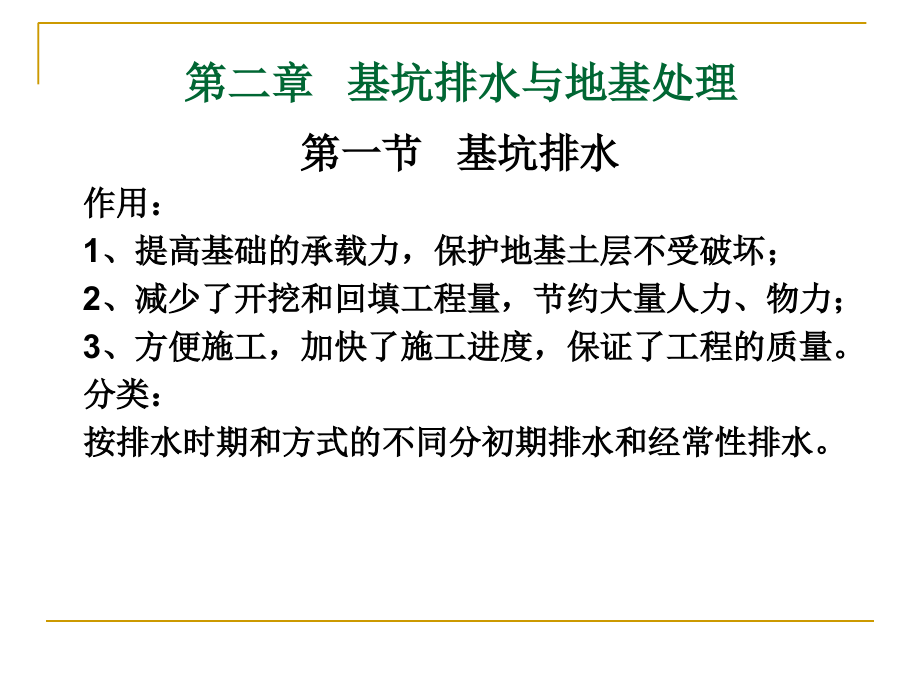

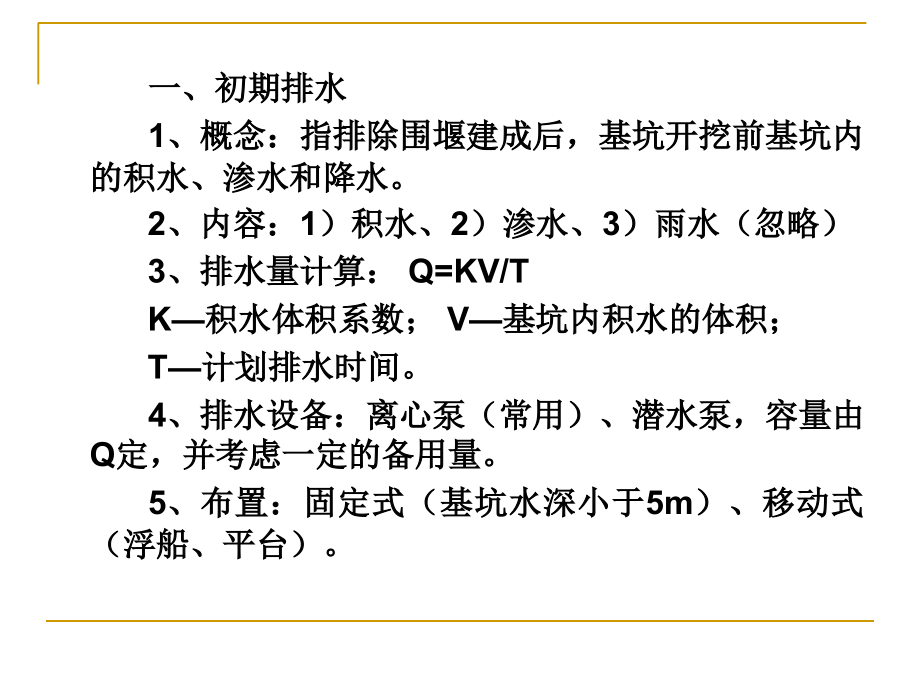

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 基坑排水与地基处理,第一节 基坑排水,作用：,1、提高基础的承载力，保护地基土层不受破坏；,2、减少了开挖和回填工程量，节约大量人力、物力；,3、方便施工，加快了施工进度，保证了工程的质量。,分类：,按排水时期和方式的不同分初期排水和经常性排水。,一、初期排水,1、概念：指排除围堰建成后，基坑开挖前基坑内的积水、渗水和降水。,2、内容：1）积水、2）渗水、3）雨水（忽略）,3、排水量计算：Q=KV/T,K积水体积系数；V基坑内积水的体积；,T计划排水时间。,4、排水设备：离心泵（常用）、潜水泵，容量由Q定，并考虑一定的备用量。,5、布置：固定式（基坑水深小于5m）、移动式（浮船、平台）。,二、经常性排水,1、概念：,1）基坑开挖过程中，渗流、降雨、施工废水等排除；2）建筑物施工过程中，不断降低地下水位，保持场地干燥。这两种排水是经常不断进行的。,2、内容：渗透水、施工废水、施工期内降雨。,3、分类：按排水方式分：明式（沟）排水（又叫集水坑排水）、人工降低地下水位（又叫暗式排水，井点降水法）。,一）明式排水,1、概念：指基坑开挖和建筑物施工过程中，在基坑内布置明式排水系统，包括排水沟、集水井、水泵站等。,2、布置原则：,1）利用有利地形，自流排水；,2）尽量使排水路线最短，做到高水高排、低水低排；,3）尽量不要干扰施工和过多的转移；,4）应与先期初期排水的排水系统布置统一起来，以提高设备的利用率。,3、布置方法,1）开挖过程中，干沟布置在基坑中部；,2）开挖结束后，修主体建筑物，排水系统布置在基坑四周，建筑物轮廓线外侧；,3）基坑坑底不在同一高程，采用层层拦截，分级抽水的方法；,4）如果基坑较深，地下水位较高，则沿等高线分层设排水沟、排水井排水。,5）为防止降雨时地面径流进入基坑，增加抽水量，往往在基坑外缘挖排水沟和截水沟，以拦截地面水。,基坑开挖过程中的排水系统布置,1运土方向；2支沟；3干沟；4集水井；5抽水,修建建筑物时基坑排水系统布置,1围堰；2集水井；3排水沟；4建筑物轮廓线；,5水流方向；6河流,4、优缺点：结构简单、造价低、开挖方量大、排水效果差。,5、注意点：,1）保持排水沟的畅通；,2）如排水任务重，配备备用水泵；,3）结合工程结构设置龙沟排水；,4）集水井的大小一般相当于所用水泵1015min，可放大尽量放大。,6、排水量估算,Q=MAX（Q渗+Q降，Q渗+Q废）,
