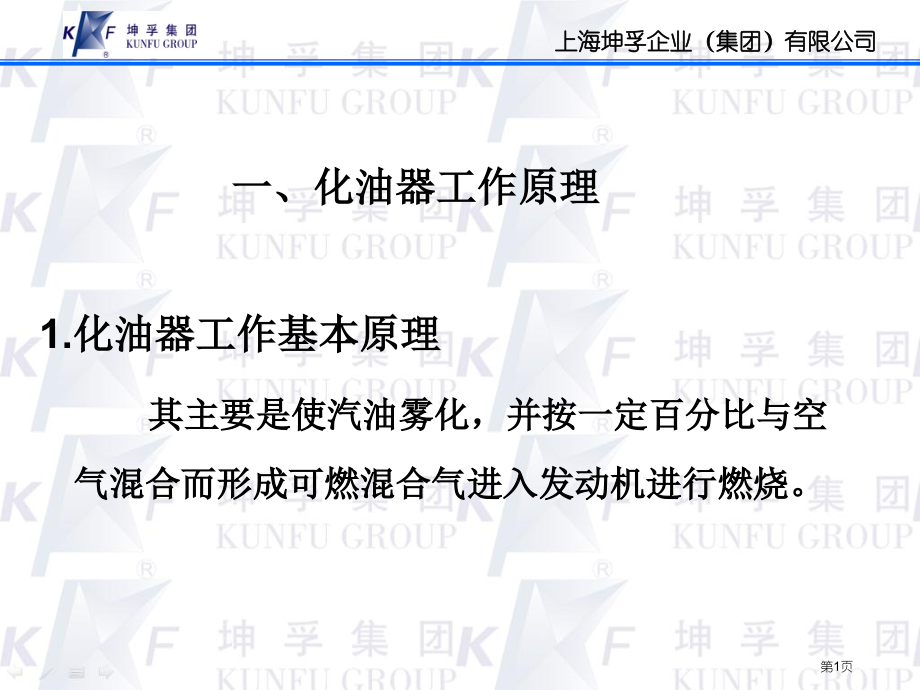

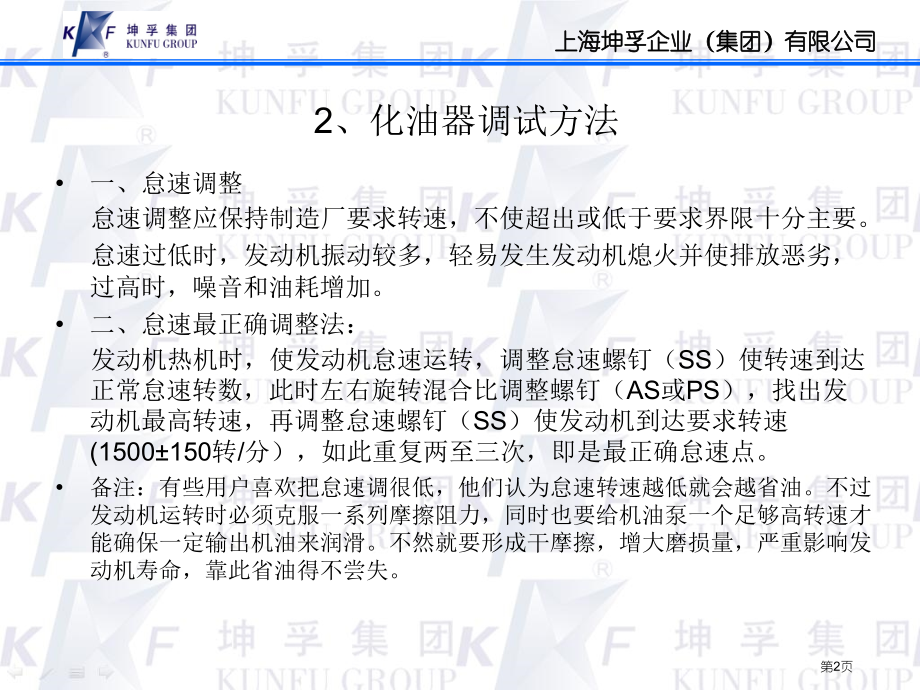

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,上海坤孚企业（集团）有限公司,一、化油器工作原理,1.,化油器工作基本原理,其主要是使汽油雾化，并按一定百分比与空气混合而形成可燃混合气进入发动机进行燃烧。,第1页,2,、化油器调试方法,一、怠速调整,怠速调整应保持制造厂要求转速，不使超出或低于要求界限十分主要。,怠速过低时，发动机振动较多，轻易发生发动机熄火并使排放恶劣，过高时，噪音和油耗增加。,二、怠速最正确调整法：,发动机热机时，使发动机怠速运转，调整怠速螺钉（,SS,）使转速到达正常怠速转数，此时左右旋转混合比调整螺钉（,AS,或,PS,），找出发动机最高转速，再调整怠速螺钉（,SS,）使发动机到达要求转速,(1500150,转,/,分），如此重复两至三次，即是最正确怠速点。,备注：有些用户喜欢把怠速调很低，他们认为怠速转速越低就会越省油。不过发动机运转时必须克服一系列摩擦阻力，同时也要给机油泵一个足够高转速才能确保一定输出机油来润滑。不然就要形成干摩擦，增大磨损量，严重影响发动机寿命，靠此省油得不尝失。,第2页,二、化油器常见故障,化油器作为一个精密机械装置,它对发动机主要作用能够称之为发动机“心脏”。,从专业角度来看：化油器本身故障率是极低。,但为何在实际使用中往往化油器故障率并不低呢？,原因有以下两点：,因为发动机全部工作特征均与化油器相关：如加速、过渡、油耗等，所以判断摩托车发生故障原因时，通常会将电器件或其它机械部件故障与化油器混为一谈，误判为化油器故障而更换化油器。如：空气滤清器失效使杂质堵塞化油器，更换新化油器故障消除，但没有处理根本问题。,相关零部件质量问题，使化油器寿命大幅削减，如清洁度降低，增大化油器零部件磨损等。,第3页,怠速转速调整过低,顺时针调整混合气油偏稀,第4页,故障内容,:,漏油：,化油器相关系统,不良原因分析,针阀因为外来异物卡住而造成无法止住进油,浮筒高度异常阀无法全闭,浮筒损坏,无法浮起,详细确认项目,确认方法,对应处置,基本为铁锈、胶质、油垢、焊渣等异物堵塞，将CARB内汽油泻掉，不良现象即消失,异常震动造成浮子针磨损,拆下FCB ASSY后确认浮筒有没有损坏，高度有没有异常,确认油室内有没有异物残留,针阀是否因为异物卡住作动不良,将针阀及浮筒关联通路吹净，并去除因汽油不清洁而造成残留锈迹,对浮筒高度调整，舌片调整到适当位置,更换损坏浮筒,燃料机构,:,为控制来自油箱流入化油器燃料数量油路，依靠浮筒和针阀进行控制，当油室内油量变少时针阀下降使油箱油能够流入油室，油量多时则将注油孔堵住。,第5页,(,代表事例,):,市场投诉故障内容,现品确认结果,异常情况对整车影响,发生原因总结,化油器腐蚀,化油器内部有大量白色粉末,本体遭到腐蚀,.,1.,漏油,2.,化油器,供油不良,市场原因,:,使用汽油不良,本体判定报废,异常写真,:,化油器内腔沉淀物堆积,严重腐蚀,1.,漏油,2.,化油器,供油不良,异常写真,:,如长时间不使用摩托车，需将化油器浮子室内燃油放尽，以防汽油胶质沉积凝结，造成化油器故障。,第6页,三,.,化油器清洗方法及正常维护注意事项,第7页,一、用煤油（汽油）将化油器表面污渍清洗洁净，并对化油器各个散件进行清洗。,一、当因化油器故障，造成车辆出现起动困难、无怠速、加速不良等故障时，需要对其进行适当清洗，其操作方法以下：,清洗表面污渍,内部清洗,化油器,清 洗 方 法,第8页,量孔清洗,针阀清洗,第9页,二、用化油器专用清洗剂对各个空气和燃油管道清洗，将孔内异物清理洁净。（注意：勿将清洗液喷在橡胶件表面，以免造成腐蚀）,清洗油路通道,清洗气路通道,第10页,清洗主量孔,化油器清洗剂,第11页,三、将全部部件清洗完成后，用压缩空气吹开化油器各空气和燃油通道，并检验各部件有没有磨损或损坏，必要时更换化油器散件。,吹净油路通道内污渍,吹净空路通道,第12页,吹净量孔,工具：气枪,第13页,一、化油器正常维护必要性说明,1,、,汽油是由油箱再经过汽油滤清器进入化油器，汽油滤清器可将混入汽油中杂质过滤掉，假如滤清器有损坏或质量有缺点，就会有部分杂质会经过滤清器进入化油器。另外汽油中含有能形成胶质成份，经长时间沉积会凝结出胶质，附着在化油器零部件（如量孔）、油道及浮子室表面上。,2,、空气是经过空气滤清器进入化油器，基于进气阻力不能过大和其它原因考虑，过滤装置不能过于紧密，因而空气中部分微小杂质仍会经过空滤器进入化油器中。组成化油器油道、气道中较多零部件，如主量孔、怠速量孔、主空气量孔、怠速空气孔、泡沫管等等都有内径很小孔（内径在,0.3,1.5mm,之间），进入化油器内汽油杂质、胶质物和空气中杂质，往往会将这些孔径改变或堵塞，造成化油器气道、油道不畅，使化油器供油特征发生改变，最终引发发动机整体性能故障。,3,、化油器正常维护实际上就是保持化油器出厂时清洁度。为确保摩托车正常使用，必须注意对化油器进行正常维护：定时清洗化油器，保持化油器油道、气道清洁，细小孔径通畅。,第14页,二、化油器正常维护注意事项：,1,、化油器是发动机中关键零部件，细小变动都可能会影响整车性能。所以在化油器拆装过程中，要使用适当工具，而且力度适中，以防零件变形。拆卸零件要按先后次序摆放整齐，以防装配中漏装或错装。,2,、化油器清洗要在清洁场地进行。首先擦净化油器外表面，内部零件清洗可使用化油器专用清洗剂。清洗完零件用压缩空气吹净，不能采取会产生毛边布类或纸张擦拭，以防再次污染。堵塞小孔禁用钢丝等坚硬物体捅开，预防改变孔径引发化油器性能改变，应使用化油器专用清洗剂或压缩空气清洗冲出。,3,、在化油器装配过程中，对浮子室结合面螺钉、化油器与发动机联结螺钉，切忌一次拧紧，必须分几次拧紧，普通拧紧力矩在,12N.m,15N.m,之间。不然有可能会造成结合面变形，出现漏气或漏油现象。量孔类零件拧紧力矩普通在,1.5N.m,3.0N.m,之间，拧紧力矩过大会损坏螺纹，造成零件变形，甚至产生金属屑，造成二次污染，影响化油器性能。,4,、在清洗化油器过程中，如发觉化油器浮子室内有较多沉积物时，往往是因为汽油滤清器失效造成。此时不但要清洗化油器内部还要对汽油滤清器进行检验，如确认其损坏则需更换新汽油滤清器。,5,、如长时间不使用摩托车，需将化油器浮子室内燃油放尽，以防汽油胶质沉积凝结，造成化油器故障。另外，要尤其强调是：因为混合比螺钉圈数对摩托车排放、怠速、过渡、油耗等性能都有主要影响。化油器清洗时普通禁止动混合比螺钉，如确需拆卸混合比螺钉时，应先将混合比螺钉拧到底，记住拧进圈数（准确到,1/8,圈），装配时按原圈数返回。,第15页,谢 谢！,第16页,
