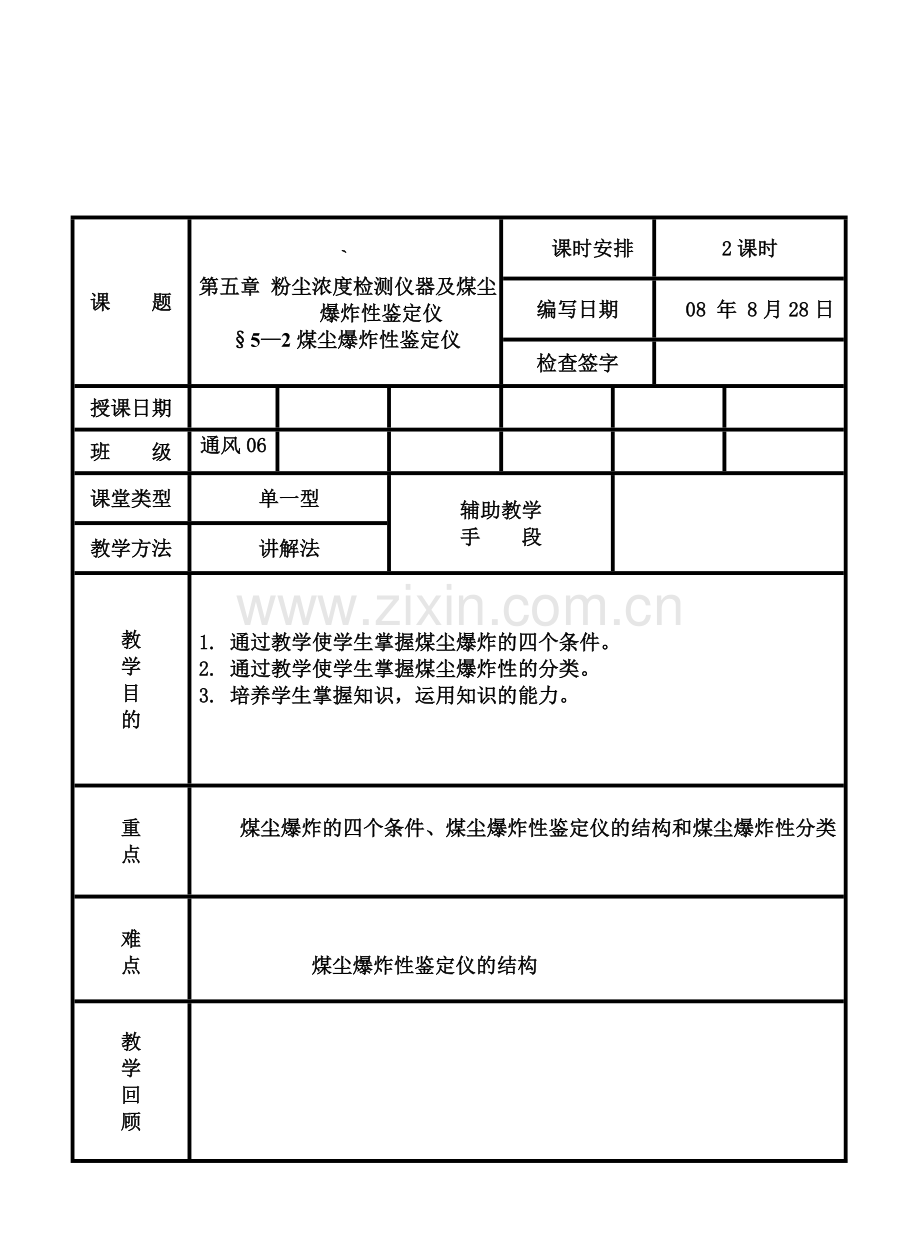

课 题

`
第五章 粉尘浓度检测仪器及煤尘爆炸性鉴定仪
§5—2煤尘爆炸性鉴定仪

课时安排
2课时
编写日期
08 年 8月28日
检查签字

授课日期

班 级
通风06

课堂类型
单一型
辅助教学
手 段

教学方法
讲解法
教
学
目
的

1. 通过教学使学生掌握煤尘爆炸的四个条件。
2. 通过教学使学生掌握煤尘爆炸性的分类。
3. 培养学生掌握知识，运用知识的能力。

重
点

煤尘爆炸的四个条件、煤尘爆炸性鉴定仪的结构和煤尘爆炸性分类

难
点

煤尘爆炸性鉴定仪的结构
教
学
回
顾

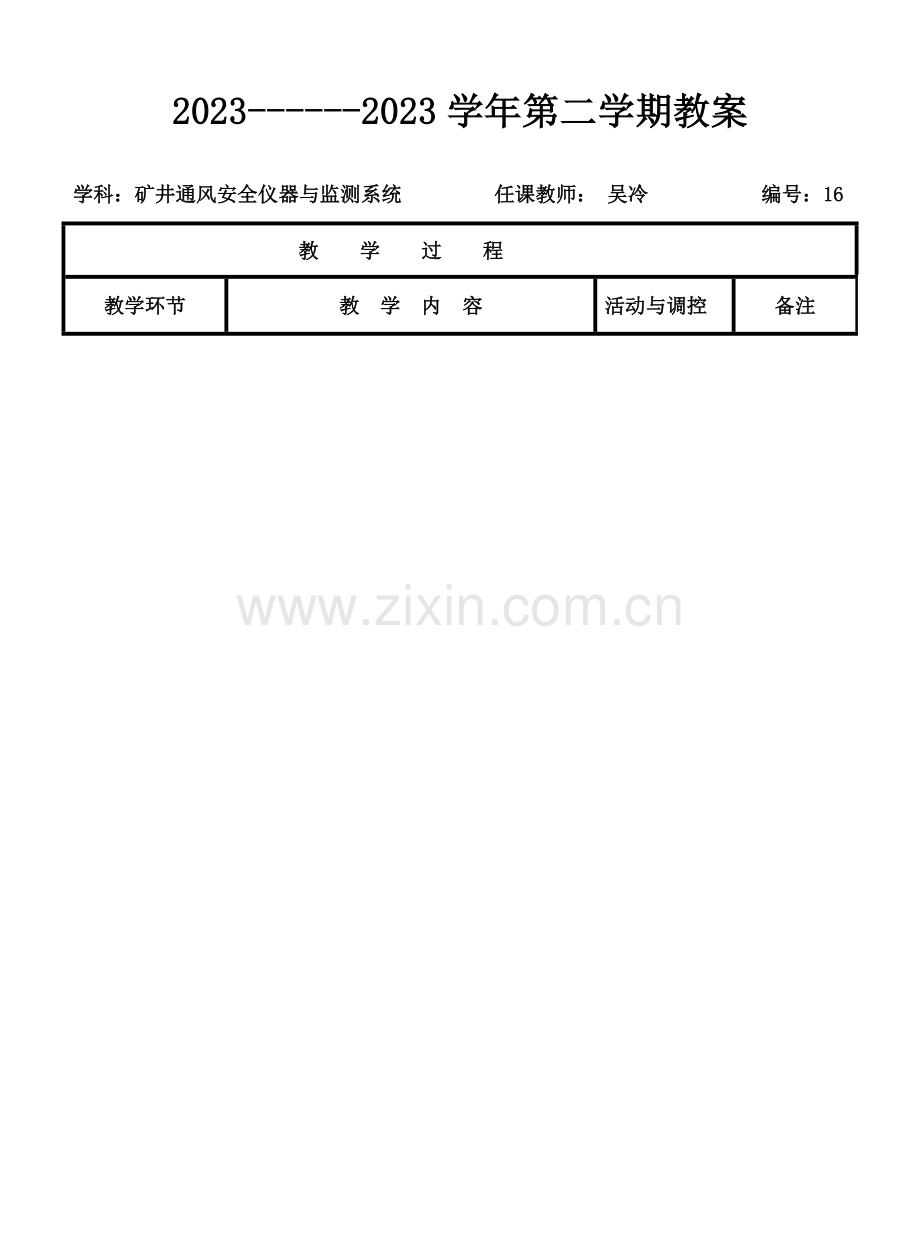

2023------2023学年第二学期教案
学科：矿井通风安全仪器与监测系统 任课教师： 吴冷 编号：16
教 学 过 程
教学环节
教 学 内 容
活动与调控
备注

A：组织教学
2分钟
B：填写班级日记和教学日记
2分钟
C：知识回顾
3分钟

D：导入新课
5分钟

E ：

讲

授

新

课

70分钟

F：课堂小结
3分钟

G：布置作业
5分钟

学生起立, 查看学生出勤情况 ,对学生提出规定

对的记录各项内容

提问: 矿尘的概念，分为哪几类，都合用于什么条件？

§5—2煤尘爆炸性鉴定仪
煤尘爆炸是煤矿严重灾害之一，但并不是所有煤尘都能发生爆炸。煤尘爆炸必须同时具有以下四个条件：一是煤尘自身应具有爆炸性，二是煤尘在空气中应呈悬浮状态，并具有一定浓度}三是存在一个能点燃煤尘引起爆炸的热源，四是空气中的氧含量不能太低。
在热源作用下，能单独爆炸或传播爆炸的煤尘称为有爆炸性煤尘；否则称为无爆炸性煤尘。

《煤矿安全规程》第154条规定“新矿井的地质精查报告中，必须有所有煤层的煤尘爆炸性鉴定资料。生产矿井每延深一个新水平，由矿务局组织一次煤尘爆炸性实验工作。”

煤尘爆炸性鉴定的方法有两种：
第一种是大型实验巷道法，这种方法比较接近实际情况，
但实验工作复杂，工作量大，重要用来进行煤尘爆炸参数，如爆炸压力、温度、爆炸火焰的传播速度，瓦斯和煤尘混合爆炸的情况以及防止和隔绝煤尘爆炸措施等的研究。
第二种是在实验室内运用爆炸管或爆炸罐等装置进行鉴定。 “大管状煤尘爆炸性鉴定仪”便是在实验室进行煤尘爆炸性鉴定的装置。它是l954年由抚顺煤研所设计，并经原煤炭部批准作为我国煤矿煤尘爆炸性鉴定的仪器。它不仅可以提供煤尘爆炸性的定性结论，并且可以提供为克制煤尘爆炸所需的岩粉使用量。 ．
一、仪嚣的结构
大管状煤尘爆炸性鉴定仪的结构如图5-22所示。它由燃烧部分，造尘云部分及排烟排
尘部分组成。

1．燃烧部分燃烧部分涉及燃烧管和加热器两个单元。
2．造尘云部分造尘云部分是铜质内径9．5ram，长lOOmm的试料管，通过导气管与电磁打气筒连接而成。待测煤样在试料管内由打气筒产生的压气经导气管将煤样喷出，导致尘云。
3.排烟排尘部分这部分由弯管、滤尘箱及吸尘器组成。
第一课时结束：进行简朴的小结

二、煤尘爆炸性分类
试料管内的煤样，在打气简的作用下，被压入燃烧管内导致尘云。当尘云与加热器接
触后，也许产生以下几种情况：
(1)在加热器上出现稀少的火星，或主线没有火星的试样，属于无爆炸性煤尘。
(2)火焰在燃烧管内向加热器两侧以连续或不连续的较细的形式，缓慢地在尘云内蔓延，是弱爆炸性的表现，属于有爆炸性煤尘。
． (3)火焰在燃烧管内向加热器两侧以极快的速度蔓延，有的甚至冲出管口，有的尚有轻微的空气震荡，是属于有强爆炸性的煤尘。 ．
三、操作方法
进行煤尘爆炸性鉴定的环节如下：
(1)抽出打气筒的活塞杆。
(2)秤取l 9煤样装入试料管内，并将煤样集中在试料管的出口端，插入导气管中。
(3)将调压变压器的输出电压调至40～60V。 ’
(4)合上电源及加热器开关，并调节变阻器，使温度逐渐上升至ll00±20。0。
(5)按压打气筒按钮，将煤样喷入燃烧管，导致尘云。同时观测尘云与加热器接触时的情况。
(6)在得到观测结果的同时，启动吸尘器，
(7)每作完一个煤样，要清扫一次燃烧管，
抽出燃烧管内的浮尘和烟雾。
并用牙刷顺着铂丝缠绕方向轻轻刷掉加
同一煤样应进行5次同样的实验，只要有一次产生火焰，就属有爆炸性煤尘，即需进一步进行加岩粉实验，来拟定使上述煤尘不能引燃，即没有火焰出现时的岩粉使用量。
加岩粉实验的操作方法，除在煤尘内均匀混合一定比例的岩粉外，其它均和煤尘试样操作方法同样。混合岩粉的方法，是以一定比例的岩粉和煤尘倒入一个称量瓶内，搅动或
摇动直至混合均匀。
实验所用的煤样是将剔除矸石的煤样缩提成两份，一份粉碎成所有通过O．14mm筛孔，
作工业分析用，另一份粉碎的煤样所有通过o-075ram筛孔，作为煤尘爆炸性鉴定用。．实验前应将煤样在105℃温度下烘干，去掉外表水分，冷却后便可用来作实验。实验所用的
岩粉也应通过0．075ram筛孔并烘干。
四、仪器的维护
(1)仪器使甩一段时间后，应将温度指示仪和热电偶及冷端补偿器一起送计量检定
部门校正。
(2)使用时，如发现打气简活塞打不到底，应取下后盖，检查是否有煤尘进入，若
有则应擦拭干净。若还是打不到底，则应检查按钮是否损坏，打气筒线圈是否烧毁。打气简所产生的正常压力应为9．8～12．7kPa。 - 7
(3)仪器出现电气故障，可按电气原理图(图5—23)检查修理。
(4)在搬运仪器时，应将温度指示仪的两端用导线短接，以免损坏，使用时再将短接导线取掉。 ． ．
本节重要讲述煤尘爆炸性鉴定仪的原理及操作方法

本节重要介绍了煤尘爆炸的四个条件、煤尘爆炸性分类、和煤尘爆炸性鉴定仪的结构组成。

煤尘爆炸条件是什么？煤尘爆炸性鉴定仪的结构组成？

给学生少许时间自己看书

口述概念后进行讲解，讲解时注意举例子，以便于学生的理解，增强其爱好。

板书内容重点并讲解，指导学生在书上标注。

给学生几分钟时间在教材图中找出个结构位置。

学生阅读教材后，指导学生标记出仪器的使用方法

板书内容重点并讲解，指导学生在书上标注。

教材（149~152）页

参照教材150页图5-22

第一课时结束

布置作业时要强每个题的规定，同时强调独立完作业规定、看书规定和交作业时间。
