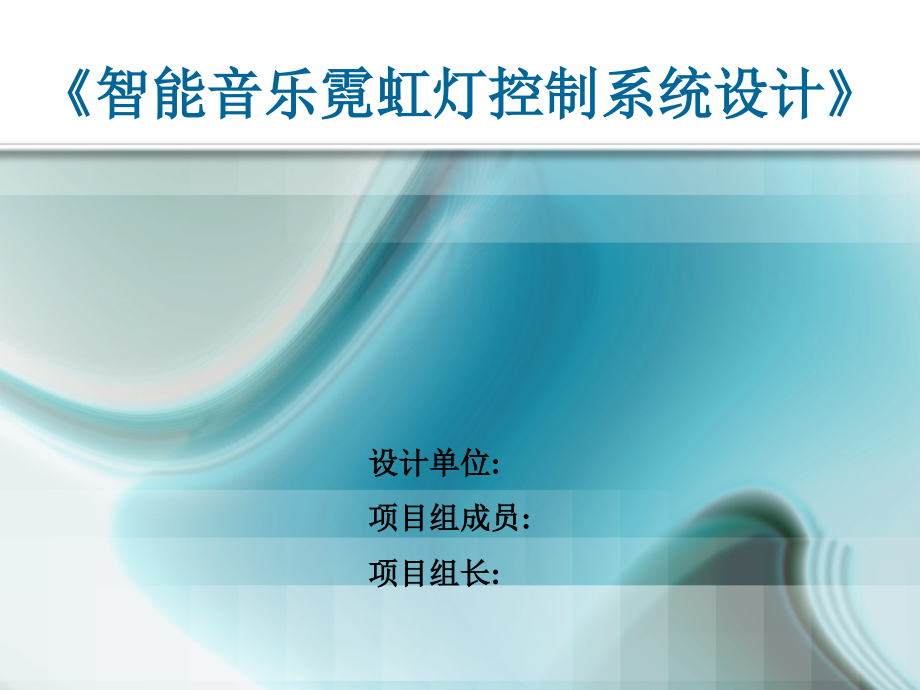

智能音乐霓虹灯控制系统设计.ppt

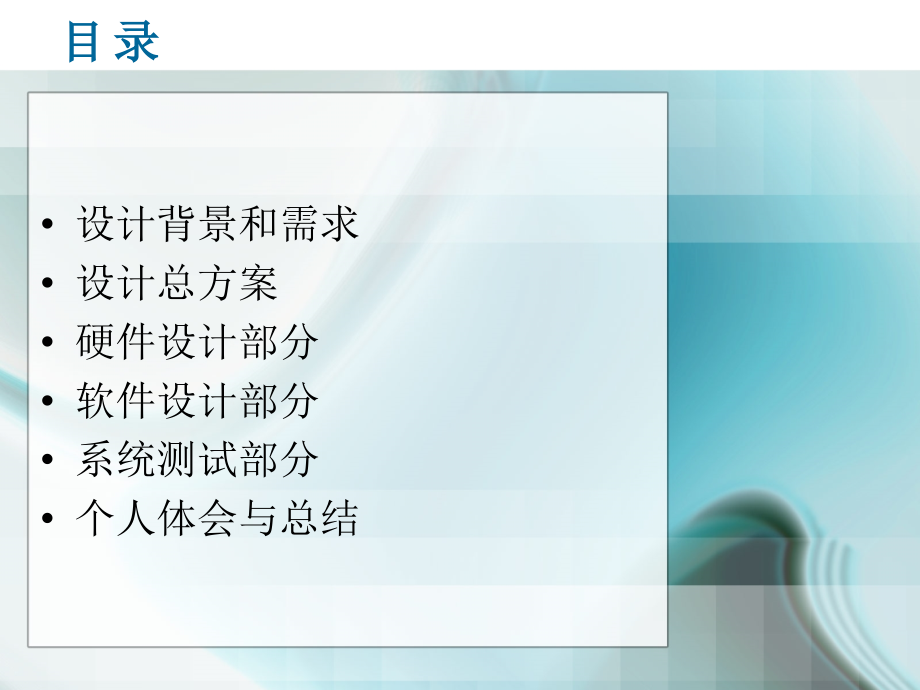

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,智能音乐霓虹灯控制系统设计,设计单位,:,项目组成员,:,项目组长,:,目 录,设计背景和需求,设计总方案,硬件设计部分,软件设计部分,系统测试部分,个人体会与总结,设计需求,需要控制的霓虹灯数量一共为,8,组；,当无人靠近时，霓虹灯缓慢变化，并且语音播报系统播放舒缓音乐；,当有人靠近时，霓虹灯快速变化，并且语音播报系统播放欢快音乐。,项目背景,各地政府为吸引游客和投资者，在城市的沿街、沿道、沿河、沿线等地用霓虹灯造景，实施,“,亮化工程,”,，以美化环境、树立城市形象。,动态的表达张扬个性，夜间色彩斑斓，使城市夜景沉浸在美丽的梦幻之中,。,灯光,鲜艳亮丽，动态万千，将舞台表现得五彩缤纷，舞台效果产生了新的飞跃,。,霓虹灯,也广泛应用在餐饮、服务业。,检测是否有人接近,编译并载入需要运行的程序,主控制系统,语音播报,霓虹灯闪烁,项目设计基本思路：,驱动,红外传感器,最小系统,驱动系统,语音系统,LED,霓虹灯模块,传输指令,传输高低电平,发出指令,系统结构,总图：,红外传感器,最小系统,传输高低电平,传输指令,红外传感器,最小系统,传输高低电平,驱动系统,传输指令,红外传感器,最小系统,传输高低电平,驱动系统,传输指令,红外传感器,最小系统,传输高低电平,语音播报模块,发出指令,驱动系统,传输指令,红外传感器,中心控制系统,传输高低电平,最小系统模块,单片机最小系统是由复位电路、晶振电路和单片机组成。,电源模块,电源使用外接,5V DC,串行通信模块,通过,MAX232,芯片实现单片机所用的,TTL,电平和电脑所用的,RS232,电平之间的相互转换。,主控系统实物图,STC89C52,MAX232,驱动系统,驱动系统,：,主要包括,8,路,TIP127,达林顿管，,ULN2803,芯片，,WT5001,语音芯片，,TDA7297,功放电路以及外设（霓虹灯，扬声器）等。,达林顿管内部结构,驱动模块采用型号为,TIP127,的达林顿管，所谓达林顿管就是两个三极管串联在一起，放大倍数是两个三极管的乘积，它在此电路中的作用相当于一个电路开关，用来控制霓虹灯两端电压，使霓虹灯改变闪烁颜色。,ULN2803,为八重达林顿晶体管阵列，,18,脚为输入脚，直接和单片机,I/O,口相连,1118,脚为输出脚，接,8,路,TIP127,达林顿管。由于单片机的每个引脚输出的高电平电流很小，不足以驱动霓虹灯，而单片机输出高电平即可驱动,ULN2803,工作，且,ULN2803,具有电流增益高、输出电压大、带负载能力强等特点，所以选用,ULN2803,来驱动霓虹灯。,当输入,ULN2803,电平为,0,时，输出达林顿管截止，负载无电流；当输入为高电平时，输出达林顿管饱和，负载中有电流。由此驱动霓虹灯点亮。,霓虹灯管模块,霓虹灯正极接,12V,电源，负极接达林顿管集电极,语音模块,利用,HEADER4X2,连接语音模块,语音模块采用,WT5001,芯片,功放,TDA7279,WT5001-48L,是一款,OTP,高音质的,MP3,语音芯片。,34,脚为,BUSY,信号输出脚，当有音频播放时，输出为高电平。,语音模块核心芯片：,TDA7279,TDA7279,的特性：,1.,较宽的电源电压适应范围,6V-18V,；,2.,最少的外部组件；,3.,短路保护；,4.,热过载保护；,TDA7279,内部电路图,语音模块的工作原理,单片机通过模拟串口对,WT5001,进行控制，控制语音模块播放哪一首歌，以及播放的开始和停止。,WT5001,输出的音频信号进入,TDA7279,进行音频信号的放大。,放大之后的语音信号可以带动两个,15W,扬声器工作。,实物图,连接霓虹灯,达林顿管,驱动模块,连接最小系统模块,TDA7279,WT5001,Header4x2,程序,初始化进程，控制灯的闪烁规律。,定义,P0,，,P1,，,P2,口控制灯的几种闪烁规律以及延时情况,设置,SD,卡中音乐的存储地址以及中断时函数的调用,算法,流程图,类别,组号,无人时,灯光音乐效果,有人时灯光音乐效果,1,X,X,2,X,3,4,5,我们安排了,10,组测试试验，“”表示试验结果符合要求,类别,组号,无人时灯光音乐效果,有人时灯光音乐效果,6,7,8,9,10,测试结果：实验结果证明，符合要求！,系统测试记录及测试结果分析,整体效果图,项目设计的时候要选择合适的传感器，要有全局的设计意识；,程序设计时要注意避免不必要的,BUG,，逻辑设计要合理可行；,PCB,布线的时候要注意线距线宽合理，并根据不同的设备更改相应的规则，合理布局；,测试的时候要注意电源的极性，以避免不必要的麻烦和损失；,焊接是要注意先焊接跳线，再焊接贴片，最后再焊接插件；,组员之间要合理分工，及时沟通，齐心协力必定事半功倍。,项目总结,THE END!,
