磁粉探伤仪检定规程.doc

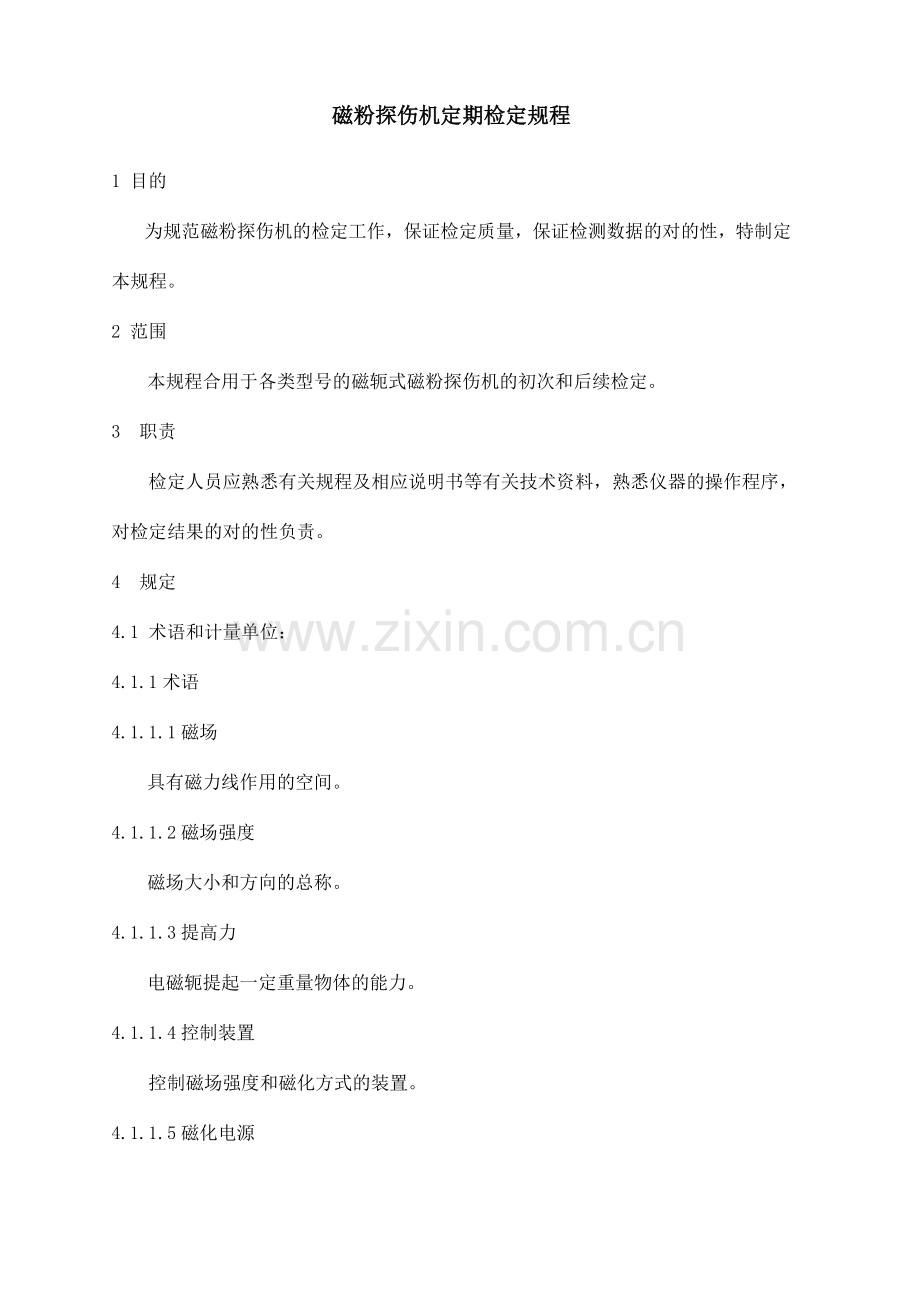

磁粉探伤机定期检定规程
1 目的
为规范磁粉探伤机的检定工作，保证检定质量，保证检测数据的对的性，特制定本规程。
2 范围
本规程合用于各类型号的磁轭式磁粉探伤机的初次和后续检定。
3 职责
检定人员应熟悉有关规程及相应说明书等有关技术资料，熟悉仪器的操作程序，对检定结果的对的性负责。
4 规定
4.1 术语和计量单位：
4.1.1术语
4.1.1.1磁场
具有磁力线作用的空间。
4.1.1.2磁场强度
磁场大小和方向的总称。
4.1.1.3提高力
电磁轭提起一定重量物体的能力。
4.1.1.4控制装置
控制磁场强度和磁化方式的装置。

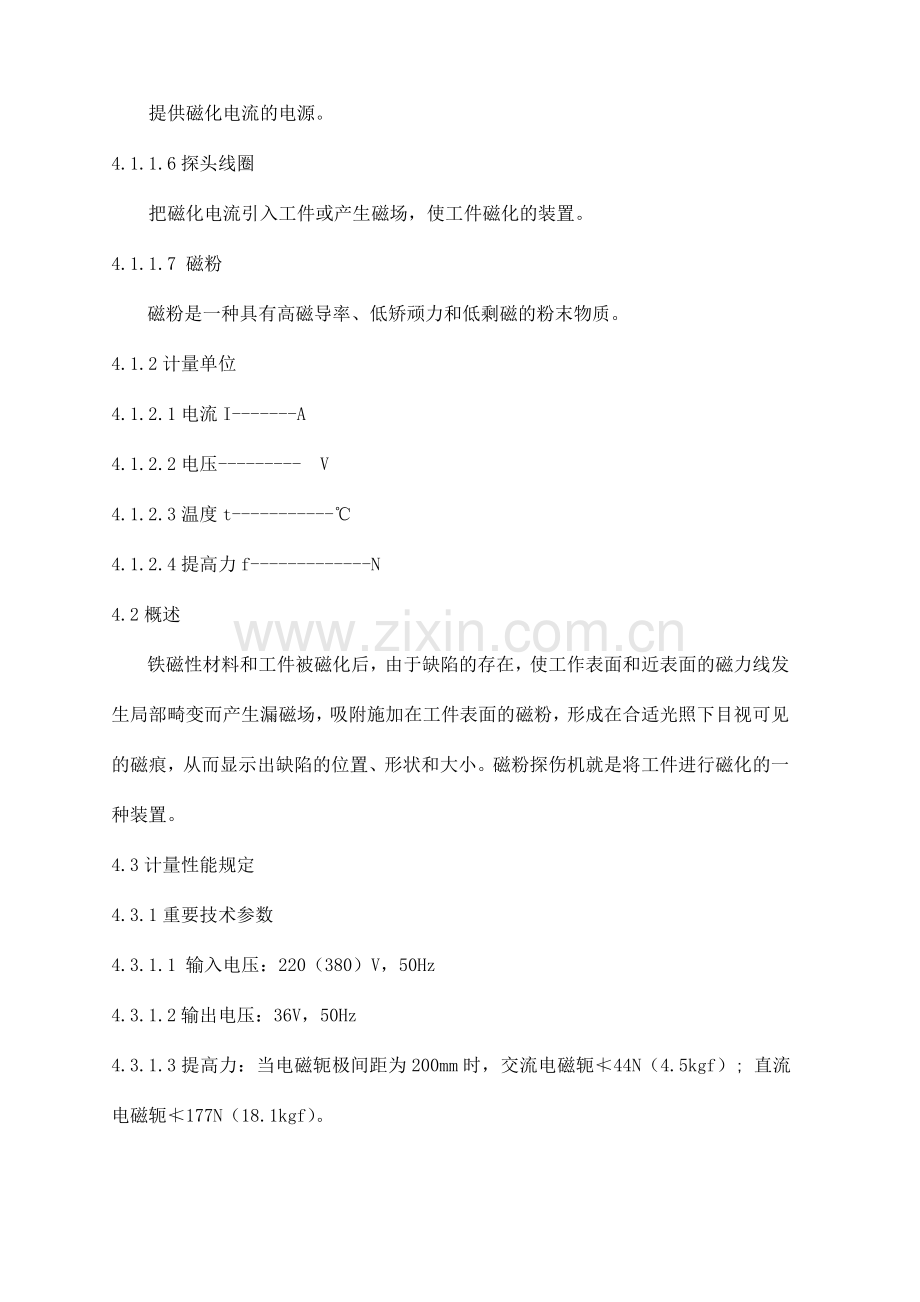

4.1.1.5磁化电源
提供磁化电流的电源。
4.1.1.6探头线圈
把磁化电流引入工件或产生磁场，使工件磁化的装置。
4.1.1.7 磁粉
磁粉是一种具有高磁导率、低矫顽力和低剩磁的粉末物质。
4.1.2计量单位
4.1.2.1电流I-------A
4.1.2.2电压--------- V
4.1.2.3温度t-----------℃
4.1.2.4提高力f-------------N
4.2概述
铁磁性材料和工件被磁化后，由于缺陷的存在，使工作表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出缺陷的位置、形状和大小。磁粉探伤机就是将工件进行磁化的一种装置。
4.3计量性能规定
4.3.1重要技术参数
4.3.1.1 输入电压：220（380）V，50Hz
4.3.1.2输出电压：36V，50Hz
4.3.1.3提高力：当电磁轭极间距为200mm时，交流电磁轭≮44N（4.5kgf）; 直流电磁轭≮177N（18.1kgf）。
4.3.1.4整机对地绝缘电阻：≮1MΩ。
4.3.1.5磁化时间：≮0.5s。
4.3.2通用技术条件
4.3.2.1 整机及零部件完整，符合技术规定。即：
a） 铭牌应清楚无误；
b）零部件完好、齐全并规格化；
c）紧固件不得松动；
d）可动件灵活，端子接线牢固；
e）安全设施完好无损。
4.3.2.2资料齐全、准确
仪器使用说明书等技术资料完整、齐全；
4.3.2.3检修、校验记录齐全、准确。
4.4磁粉探伤机的检定
4.4.1校验周期与环境
a）检定周期：磁粉探伤机的检定周期为12个月。
b）检定环境：检定室应整洁安静，工作台无振动，室内温度15～40℃。
4.5 磁粉探伤机的检定
4.5.1 提高力的测定
a）交流电磁轭：用177N（18.1kgf）重的钢板作负荷，能提离地面。
b）直流电磁轭：用44N（4.5kgf）重的钢板作负荷，能提离地面。
指标：当电磁轭极间距为200mm时，交流电磁轭≮44N（4.5kgf）; 直流电磁轭≮177N（18.1kgf）。
4.5.2磁化范围的测定
在钢板上作φ100的圆，圆周上均布4只试片，将磁轭置于其上进行磁化，施加磁悬液，4只试片上应清楚显示：“O”型磁痕。
指标：磁化范围≮100mm
4.5.3绝缘电阻的测定
用欧姆表测试激磁线圈端子对地电阻值。
指标：绝缘电阻≮1 MΩ
4.6检定记录和检定报告
4.6.1检定记录
检定人员应按计量器具检定的有关规定，填写磁粉探伤机定期检定记录（附录A）。
4.6.2检定报告
检定人员根据检定记录出具磁粉探伤机定期检定报告（附录B）。
5 编制依据
5.1 《探伤装置使用说明书》
5.2 JB4730－94《压力容器无损检测》第11章
5.3 《磁粉探伤》锅炉压力容器无损检测II、III级培训教材
5.4 《检测设备、核查标准的控制和管理程序》
5.5 《仪器使用说明书》
使用本规程时应注意使用上述引用文献的现行有效版本。
编制：雷荣开
审核：李建成
日期：十一月

附录A
磁粉探伤仪定期检定原始记录
磁粉探伤机

编 号

制造单位

重要技术参数
输入电压

输出电压

整机对地绝缘电阻

磁化时间

提高力
交流电磁轭

直流电磁轭

检定项目
铭牌

零部件

仪器外壳

安全设施

紧固件

仪器使用说明书

可动件

检修、校验记录

输入电压

整机对地绝缘电阻

输出电压

磁化时间

提高力

检定问题记录：
检定员

检定日期

附录B
磁粉探伤仪定期检定报告
磁探机型号

磁探机编号

制造单位

重要技术参数
输入电压

输出电压

整机对地绝缘电阻

磁化时间

提高力
交流电磁轭

直流电磁轭

检 定 项 目
铭牌

零部件

仪器外壳

安全设施

紧固件

仪器使用说明书

可动件

检修、校验记录

输入电压

整机对地绝缘电阻

输出电压

磁化时间

提高力

检定结论：
检定员

检定日期

附录C
磁粉探伤仪定期检定记录
磁粉探伤机

编 号

制造单位

检定员
检定期间
检定员
检定期间
