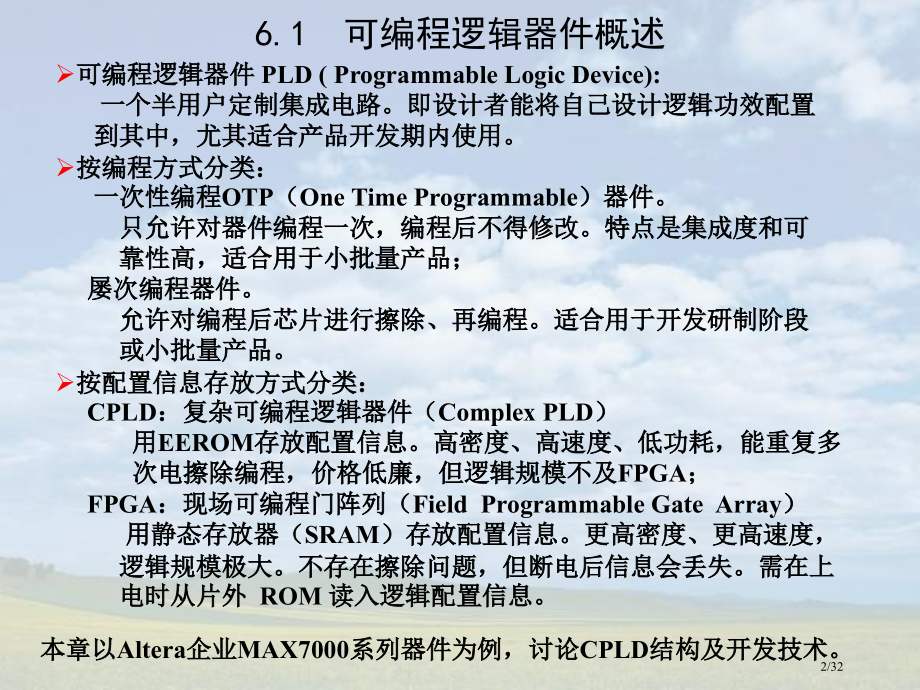

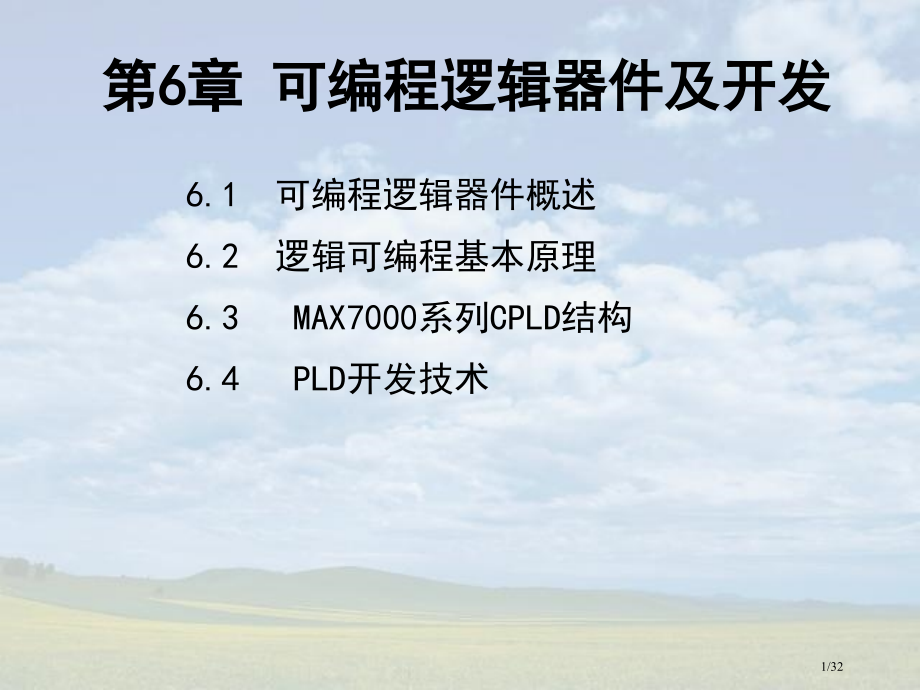

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第6章 可编程逻辑器件及开发,6.1 可编程逻辑器件概述,6.2 逻辑可编程基本原理,6.3,MAX7000,系列,CPLD,结构,6.4,PLD,开发技术,1/32,6.1 可编程逻辑器件概述,可编程逻辑器件,PLD(Programmable Logic Device):,一个半用户定制集成电路。即设计者能将自己设计逻辑功效配置,到其中，尤其适合产品开发期内使用。,按编程方式分类：,一次性编程,OTP（One Time Programmable）,器件。,只允许对器件编程一次，编程后不得修改。特点是集成度和可,靠性高，适合用于小批量产品；,屡次编程器件。,允许对编程后芯片进行擦除、再编程。适合用于开发研制阶段,或小批量产品。,按配置信息存放方式分类：,CPLD：,复杂可编程逻辑器件（,Complex PLD,）,用,EEROM,存放配置信息,。,高密度、高速度、低功耗，能重复多,次电擦除编程，价格低廉，但逻辑规模不及,FPGA,；,FPGA：,现场可编程门阵列（,Field Programmable Gate Array,）,用,静态存放器（,SRAM,）,存放配置信息。更高密度、更高速度，,逻辑规模极大。不存在擦除问题，但断电后信息会丢失。需在上,电时从片外,ROM,读入逻辑配置信息。,本章以,Altera,企业,MAX7000,系列器件,为例，讨论,CPLD,结构及开发技术。,2/32,6.2 逻辑可编程基本原理,6.2.1,组合逻辑可编程基本原理,目标：用一个通用电路结构，来实现任意组合逻辑函数,例：,F,=,AB,+,AC,+,BC,。最小项之和表示为：,用,与阵列,实现,F,，,如图。,G,1,G,3,：能同时输出原变量和反变量输入缓冲器；,G,4,G,7,：,多输入端与门，分别产生,F,四个最小项。,：表示,竖线,提供变量参加“与”运算。,PLD,中与运算表示法,3/32,PLD,中或运算表示方法：,竖 线：表示或门多输入端；,横 线：提供参加“或”运算量；,交叉处：可编程点。,如图，用,与或阵列,实现函数：,可编程点：横线与竖线交叉处为可编程点。,假如希望某逻辑量参加运算，则标上“”；,假如不让该逻辑量参加与运算，则不加任何标识，,假如器件制造时已被固定让对应逻辑量参加运算，则标有实心点“”，用户不能对这么点编程。,4/32,PLD,中,与或阵列,有两种简化画法，见下列图。,（1）省略与门和非门符号，将与阵列画在左恻，或阵列画在右恻。,（,2,）,省略与门和非门符号，将与阵列画在上面，或阵列画在下面,。,（1）,（,2,）,5/32,图(,a),中小圆圈中为可编程点,。,功效：使,x,线上逻辑量能传到（或不能传到）,y,线上。,原理：图见(,b)。,若浮栅,MOS,管导通,x,=,1,时，开关,MOS,管导通，,y,=1,。,x,=,0,时，开关,MOS,管截止，,y,=0,。,若浮栅,MOS,管截止，,x,不能,传到,y,。,使浮栅,MOS,管导通：编程写入,1。,使浮栅,MOS,管截止：电擦除。,6.2.2 可编程点工作原理,x,能否,传到,y,，,取决于浮,栅,MOS,管是否导通。,6/32,6.2.3 时序逻辑可编程基本原理,时序逻辑可编程：用户经过编程，使器件实现所需时序逻辑功效。,组成：在与或阵列基础上增加触发器。,工作原理：,由图可得，触发器激励为：,即：激励是各个输入变量和状态变量函数。这正是时序逻辑。,在此基础上深入完善功效，形成,CPLD,中“,宏单元,”。,7/32,6.3,MAX7000,系列,CPLD,结构,8/32,各功效块介绍：,逻辑阵列块,LAB,。,每个,LAB,由,16,个宏单元组成，能满足需要16个触发器逻辑功效。,可编程连线阵列,PIA,PIA,：,全局总线，聚集了全部,I/O,、,专用输入、宏单元输出。,可编程,：,经过编程能够让其抵达（或不让其抵达）,LAB,中,指定位置。,输出、输入控制块,IOB,对外引出各宏单元需要,输入、输出。如：,触发器输出、,使能端,等；,按用户需要，将,管脚配置,为与各宏单元某个,输入或输出连接。,配置信息来自于用户编程信息。,配置信息,要使,CPLD,实现用户希望逻辑功效，,需要大量配置信息。,配置信息内容取决于设计者所设计逻辑功效。,利用设计工具完成设计，生成编程文件中含有配置信息。,借助设计工具编程功效，将这些信息下载到器件,可编程点,中。,9/32,6.4,PLD,开发,技术,开发目标,：将,PLD,器件开发成满足设计要求、可投入实际运行器件。,开发工具：,软件工具。,本节介绍,MAX+plus II,开发,PLD,器件全过程。,6.4.1,PLD,器件开发过程,输入设计源文件,编译,时序仿真,定时分析,器件编程,1.输入设计源文件,设计源文件：,描述电路逻辑功效文件、仿真通道文件。,设计源文件形式：,图形方式电路原理图；,文本方式 硬件描述源程序（,HDL）。,10/32,编译之前对器件一些设置：,选择器件系列与型号；,保密位设置；,管脚分配。,编译结果：主要生成以下文件,功效仿真网络表文件（,.,snf,），,用于软仿真；,编程目标文件（,.,pof,），,用于器件编程；,编译信息文件（.,mtf），,汇报编译信息，如设计错误、器件适配等。,2.编译,3.时序仿真与综合,时序仿真,定时分析,分析所设计项目在工作速度上相关参数,延迟矩阵分析（,D,elay Matrix,）：,分析信号源到指定节点延迟时间；,建立保持矩阵,分析,（,S,etup/Hold Time Matrix,）：,分析从输入管脚到各触发器信号最少应保持多长时间才能使电路,状态可靠地完成转换；,时序逻辑电路性能分析（,R,egistered Performance）：,分析时序逻辑电路最小时钟周期、最高工作频率。,11/32,3 器件编程,经过下载电缆，将编程文件（,.,pof,文件）包含配置信息下载到,CPLD,器件中。,编程完成后，该器件即含有所设计逻辑功效，可脱离开发环境，通电实际检验。,12/32,6.4.2 一个开发实例,异步串行数据接收器,异步串行通信：,经过一根信号线，将数据逐位地从发送方向接收方传输。,RXD：,串行数据输出端；,TXD：,串行数据接收端。,特点：,线路成本低，但速率不高，适合用于较远距离数据传输。,无同时脉冲,，,接收方只能依据信号特征确定各数据位到来时刻。,13/32,数据格式（以,8,位串行数据为例）：,一帧数据：起始位（,STRAT,）+,8,数据位+停顿位（,STOP,）,；,每位经历时间相等。,一个字节,5,D H,（,H,表示,16,进制）传输波形（见下列图）：,STRAT,总是为,0,，是一帧数据开始标志位；,接下来从最低位,D,0,开始，逐位传送直到最高位,D,7,；,最终传送一个停顿位,STOP,，,表示一帧数据传输结束。,14/32,一帧数据接收：,接收电路对各位数据（包含,START,和,STOP,位）进行,16,次等间隔采样。,对于,START,位,连续,15,或,16,次采样结果均应为低电平，以确保准确地捕捉到,D,0,位开,始时刻；,对于后续各位：,仅由第,7,、,8,、,9,次采样判决该位是,0,或,1,，判决议略为多数表决。,判决结果逐位移入串入、并出移位存放器。,在,STOP,位,若判决为,1,，则接收成功，发出一个高电平脉冲，将收到数写入接,收缓冲器。,15/32,规划接收电路功效模块图（见下列图,）,：,各模块功效以下：,U1：4,位二进制同时计数器。,对各串行数据位进行,16,次采样次数计数。,应含有计数去除端,CLR,、,进位输出端,CO,、,计数值输出端,Q,3,Q,0,。,注意，,CO,在计数值为,14,和,15,时均输出高电平。,16/32,各模块功效（续）：,7,判断逻辑,组合逻辑电路。当,U1,计数值,7,时，输出,SAMP=1,，,不然,SAMP=0,。,SAMP,上升沿对应该前数据位第,7,次采样。,U2：4,位二进制同时计数器,计数时钟脉冲取自,U1,进位脉冲，故能对收到串行数据位个数计数。,接收,D,0,时，,U2,计数值为,0,。每收到一位，该计数器加,1,；,含有计数去除端,CLR,、,计数值输出端,Q,3,Q,0,。,=8,判断逻辑,组合逻辑电路。接收,STOP,位后，,U2,计数值为,9,，所以本电路在接收,STOP,位后输出,ST=1,。,U3：9,位串行输入并行输出移位存放器,移位时钟脉冲取自,U1,进位脉冲，故能逐位移入接收到串行数据。按,照串行数据帧格式，,D,0,位最先移入。当移入,STOP,位时，,U3,输出端,Q,7,Q,0,=D,7,D,0,，,Q,8,为,STOP,位。,U4：8,位数据锁存器。,当,STOP,位正确抵达时，锁存,U3,输出数据,D,7,D,0,；,当控制端,OE=1,时，数据输出端为三态；,当要读出锁存数据时，向,OE,端发一个低电平读脉冲,RD,，,锁存数,据就能出现在输出端上。,17/32,各模块功效（续）：,主控制单元。,本设计关键部分，要实现功效为：,检测,START,位；,检测,D,0,D,7,位和,STOP,位；,协调其它单元工作。,1.主控制单元描述,逐步建立主控单元状态图,（1）建立检测,START,位状态图。,S,0,：,等候,START,位到来，并不停发出对,U1,清零信号,CLR1。,一旦,RXD=0，,马上转到下一状态,S,1,。,S,1,：,对,RXD,进行采样，并撤除对,U1,清零，转而对计数器,U2,清零。,当,U1,计数值到达,14,时，进位,CO,1,=1,，,转到接收,D0,状态。,若发生,RXD=1,，则,START,位是错误，应马上回到,S,0,态，等候正确,START,。,18/32,（2）建立检测,D0D7,位和,STOP,位状态图,S,2,：,等候第7次采样点到来。,SAMP=0,：第7次采样点未到；,SAMP=1,：第7次采样点抵达，转,S,3,或,S,4,。,S,3,S,7,：,进行第,7,、,8,、,9,三次采样。,对串行输入量多数表决，在,S,6,和,S,7,态输出表决结果,若抵达,S,6,：,输出数据,1,若抵达,S,7,：,输出数据,0,等候第9次采样点到来，,转到,S0,态,19/32,（3）用,AHDL,状态机描述主控制单元,AHDL,状态机描述语句语法关键点：,定义状态机变量：,状态机名:,MACHINE WITH STATES(,状态名，状态名，状态名)；,对状态机赋以状态值：,状态机名=状态名；,注意：状态名是常量,。,为状态机指定时钟信号源：,状态机名.,clk=,时钟信号源名称,；,控制状态机状态转移,：,方法一，用,CASE,语句（条件语句）：,CSAE,条件表示式,IS,WHEN,条件表示式值1 =语句1；,WHEN,条件表示式值2 =语句2；,WHEN,条件表示式值,n =,语句,n；,END CASE；,方法二，用,TABLE,语句（真值表语句）：,AHDLAltera,企业硬件描述语言,。,20/32,TABLE,输入变量，输入变量，=输出变量，输出变量2，；,输入值，输入值，=输出值，输出值，；,END TABLE；,方法二，用,TABLE,语句（真值表语句）：,主控制单元描述：,SUBDESIGN exp6_1m,-,子设计段开始,。,(,clk,rxd :INPUT;,-,定义输入引脚,samp,co1,st :INPUT;,rxd,q8 :INPUT;,clr1,clr2 :OUTPUT;,-,定义输出引脚,d,we,int :OUTPUT;,),一个设计最少应有几个个子设计段和一个逻辑段。子设计假如作为主模块，段名应与工程名相同。不然，子设计可作为子模块，供主模块调用。,21/32,BEGIN,-,逻辑段开始,DEFAULTS,-,缺省电平值说明语句,clr1=VCC;,-,定义输出引脚缺省电平值,clr2=VCC;,d=GND;,we=GND;,int =GND;,END DEFAULTS;,m.CLK=clk;,-,为状态机工作所需时钟赋值,VARIABLE,-,变量说明段开始,m:MACHINE WITH STATES(s0,s1,s2,s3,s4,s5,s6,s7);,f:DFF;,CASE m IS,WHEN S0=,-,描述,S,0,态时行为,clr1=GND;,-u1,清0,IF !rxd THEN,m=s1;,-,状态机赋值语句,END IF;,22/32,WHEN S1=,-,描述,S,1,态时行为,clr2=GND;,-U2,计数器清0,TABLE,-,真值表语句开始,rxd,co1 =m;,0,0 =s1;,0,1 =s2;,1,0 =s0;,1,1 =s0;,END TABLE;,-,真值表语句结束,WHEN s2=,-,描述,S,2,态时行为,IF samp THEN,TABLE,rxd=m;,0 =s4;,1 =s3;,END TABLE;,END IF;,23/32,WHEN s3=,-,描述,S,3,态时行为,IF rxd THEN,m=s6;,ELSE,m=s5;,END IF;,WHEN s4=,-,描述,S,4,态时行为,IF rxd THEN,m=s5;,ELSE,m=s7;,END IF;,WHEN s5=,-,描述,S,5,态时行为,IF rxd THEN,m=s6;,ELSE,m=s7;,END IF;,24/32,WHEN s6=,-,描述,S,6,态时行为,d=VCC;,IF st THEN,we=q8;,END IF;,TABLE,st,co1=m;,0,0 =s6;,0,1 =s2;,1,0 =s0;,1,1 =s0;,END TABLE;,25/32,WHEN s7=,-,描述,S,6,态时行为,d=GND;,IF st THEN,we=q8;,END IF;,TABLE,st,co1=m;,0,0 =s7;,0,1 =s2;,1,0 =s0;,1,1 =s0;,END TABLE;,END CASE;,-,状态机描述结束（,CASE,语句结束）,f.CLK=!we;,-,为,F,工作时钟端赋值,f.d=q8;,f.CLRN=rd;,int=f.q;,END;,-,逻辑段结束,26/32,2.,U1U4,描述,（1）用,AHDL,描述,U1,SUBDESIGN u1,-,子设计段,u1,(,clk,clr :INPUT=VCC;,co,samp :OUTPUT;,),VARIABLE,c3.0 :DFF;,BEGIN,DEFAULTS,co=GND;,samp=GND;,END DEFAULTS;,c3.0.CLK=clk;,c3.0.CLRN=clr;,c =c+1;,-,自加,1,，计数,27/32,IF c=B1110#c=B1111 THEN,co=VCC;,END IF;,IF C=7 THEN,samp=VCC;,END IF;,END;,（2）用,AHDL,描述,U2,SUBDESIGN u2,(,clk,clr :INPUT=VCC;,st :OUTPUT;,),VARIABLE,c3.0 :DFF;,28/32,BEGIN,DEFAULTS,st=GND;,END DEFAULTS;,c3.0.CLK=clk;,c3.0.clrn=clr;,c=c+1;,IF c=9 THEN,st=VCC;,END IF;,END;,（3）用,AHDL,描述,U3,SUBDESIGN u3,(,clk,d :INPUT;,q7.0 :OUTPUT;,q8 :OUTPUT;,),29/32,VARIABLE,sf8.0 :DFF;,BEGIN,sf.CLK=clk;,sf8.d=D;,-,数据从触发器组最高位进入,sf7.0.d=sf8.1.q;,-,向低位逐位移动,q7.0=sf7.0.q;,-,输出数据,q8=sf8.q;,-,输出最高位,END;,（4）用图形方式描述,U4,30/32,3.整体电路描述,以上描述各个模块，要存放在各自文件中，文件名就是子设计名；,生成各个模块逻辑符号；,编辑顶层设计文件。,31/32,4.,仿真,5.器件适配,选择适当器件；,观看或修改管脚分配。,6.器件适配,使用下载电缆将编程文件,.,pof,下载到,器件中。,32/32,
