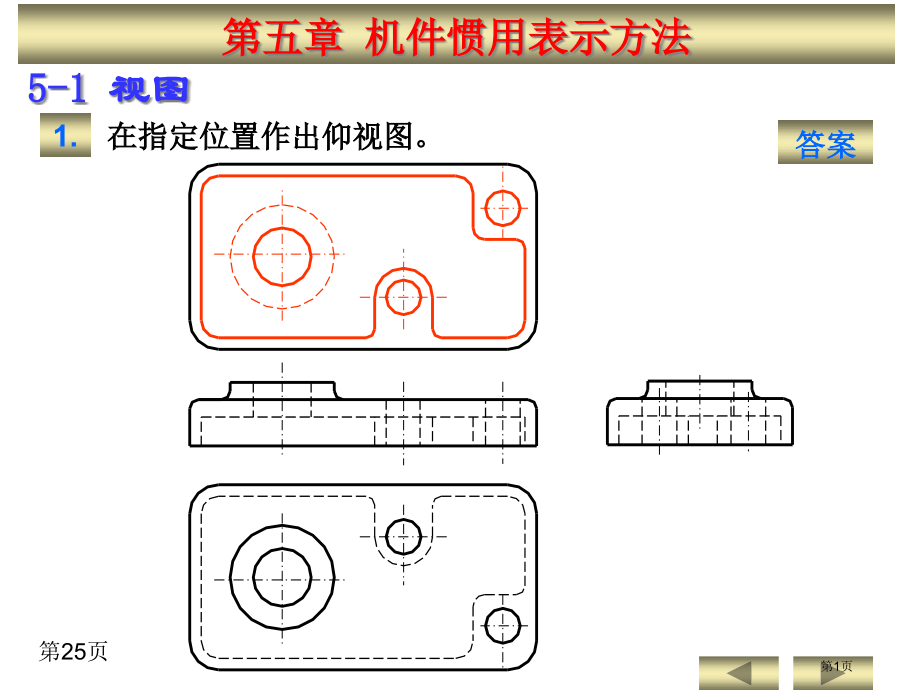

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章 机件惯用表示方法,5-1,视图,答案,1.,在指定位置作出仰视图。,第,25,页,第1页,第五章 机件惯用表示方法,5-1,视图,答案,2.,画出“,A”,局部视图。,A,A,R,第,25,页,第2页,第五章 机件惯用表示方法,5-1,视图,答案,3.,把主视图画成局部视图，并在指定位置画出,A,局部斜视图。,A,A,第,25,页,第3页,第五章 机件惯用表示方法,5-1,视图,答案,4.,第,25,页,作,A,斜视图（右端安装板圆角半径为,2,毫米）。,A,A,第4页,第五章 机件惯用表示方法,5-2,剖视图,答案,1.,第,26,页,分析视图中错误，在指定位置作正确剖视图,2.,第5页,第五章 机件惯用表示方法,5-2,剖视图,答案,3.,第,26,页,分析视图中错误，补全剖视图中漏线。,第6页,第五章 机件惯用表示方法,5-2,剖视图,答案,4.,第,26,页,在指定位置把主视图画成全剖视图。,第7页,第五章 机件惯用表示方法,5-2,剖视图,答案,5.,第,26,页,在指定位置把主视图画成全剖视图。,第8页,第五章 机件惯用表示方法,5-2,剖视图,答案,6.,第,26,页,作,A-A,剖视图。,AA,A,A,第9页,第五章 机件惯用表示方法,5-2,剖视图,答案,1.,第,27,页,把主视图画成半剖视图。,第10页,第五章 机件惯用表示方法,5-2,剖视图,答案,2.,第,27,页,把主视图、俯视图画成半剖视图。,第11页,第五章 机件惯用表示方法,5-2,剖视图,答案,3.,第,27,页,把主视图画成局部剖视图。,第12页,第五章 机件惯用表示方法,5-2,剖视图,答案,4.,第,27,页,分析图中错误，作出正确剖视图。,第13页,第五章 机件惯用表示方法,5-2,剖视图,答案,5.,第,27,页,把主视图、俯视图画成局部剖视图。,第14页,第五章 机件惯用表示方法,5-2,剖视图,答案,1.,第,28,页,旋转剖视图。,A,A,AA,第15页,第五章 机件惯用表示方法,5-2,剖视图,答案,2.,第,28,页,阶梯剖视图。,AA,A,A,A,A,第16页,第五章 机件惯用表示方法,5-2,剖视图,答案,3.,第,28,页,作,AA,复合剖视图。,AA,A,A,A,A,第17页,第五章 机件惯用表示方法,5-2,剖视图,答案,4.,第,28,页,作,AA,斜剖视图。,AA,A,A,第18页,第五章 机件惯用表示方法,5-3,断面图,答案,1.,第,29,页,画出指定断面图（左面键槽深,4,，右面键槽深,3,）。,A,A,C,C,CC,第19页,第五章 机件惯用表示方法,5-3,断面图,答案,2.,第,29,页,在两个相交剖切平面迹线延长线上，作移出断面图。,第20页,第五章 机件惯用表示方法,5-3,断面图,答案,3.,第,29,页,作,B-B,、,A-A,断面图。,AA,BB,A,A,B,B,第21页,第五章 机件惯用表示方法,5-3,断面图,答案,4.,第,29,页,作出下面槽钢和丁字钢重合断面图，并进行必要标注。,第22页,第六章 机件惯用表示方法,6-4,绘制,A3,图纸,机件表示方法,1.,第,30,页,14,R48,R120,78,52,R14,R10,54,12,96,72,26,80,24,32,第23页,第五章 机件惯用表示方法,5-4,绘制,A3,图纸,机件表示方法,答案,1.,第,30,页,R10,12,14,R48,R120,78,52,R14,54,96,72,26,80,24,32,第24页,第五章 机件惯用表示方法,5-4,绘制,A3,图纸,机件表示方法,2.,第,30,页,45,36,48,60,36,70,14,14,120,70,15,15,20,第25页,第五章 机件惯用表示方法,5-4,绘制,A3,图纸,机件表示方法,2.,第,30,页,答案,45,36,48,60,36,70,14,14,120,70,15,15,20,第26页,第五章 机件惯用表示方法,5-4,绘制,A3,图纸,机件表示方法,3.,第,31,页,R60,4x,10,16 6,20,10 12,92,52,32,72,170,100,10,40,20,10,120,4x,10,32,32,60,40,R10,40,R80,R40,R30,140,未注圆角,R2-R4,第27页,第五章 机件惯用表示方法,5-4,绘制,A3,图纸,机件表示方法,3.,第,31,页,4x,10,32,52,32,92,120,R80,140,72,170,100,60,40,R60,20,32,4x,10,16 6,40,20,10 12,10,10,R10,40,R30,R40,未注圆角,R2-R4,AA,BB,A,A,B,B,答案,第28页,第六章 机件惯用表示方法,6-4,绘制,A3,图纸,机件表示方法,4.,第,37,页,170,150,186,142,178,R18,4x,15,74,98,154,132,30,20,144,53,32,84,R28,52,44,30,6x,8 8,12,16,16,16,43,R89,4x,10 8,未注圆角,R2-R4,第29页,第六章 机件惯用表示方法,6-4,绘制,A3,图纸,机件表示方法,4.,第,37,页,142,178,150,186,R18,4x,15,154,132,20,74,98,16,144,53,43,R89,4x,10 8,6x,8 8,R28,44,30,170,84,32,12,16,30,52,16,AA,A,A,K,K,1:1,C,C,CC,答案,未注圆角,R2-R4,第30页,
