录井仪的搬家安装.ppt

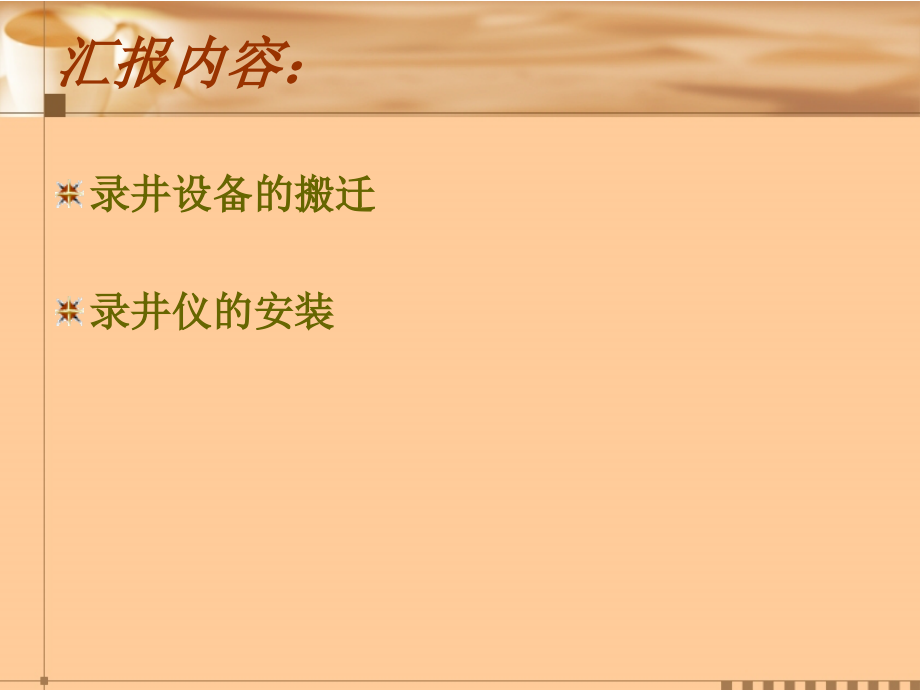

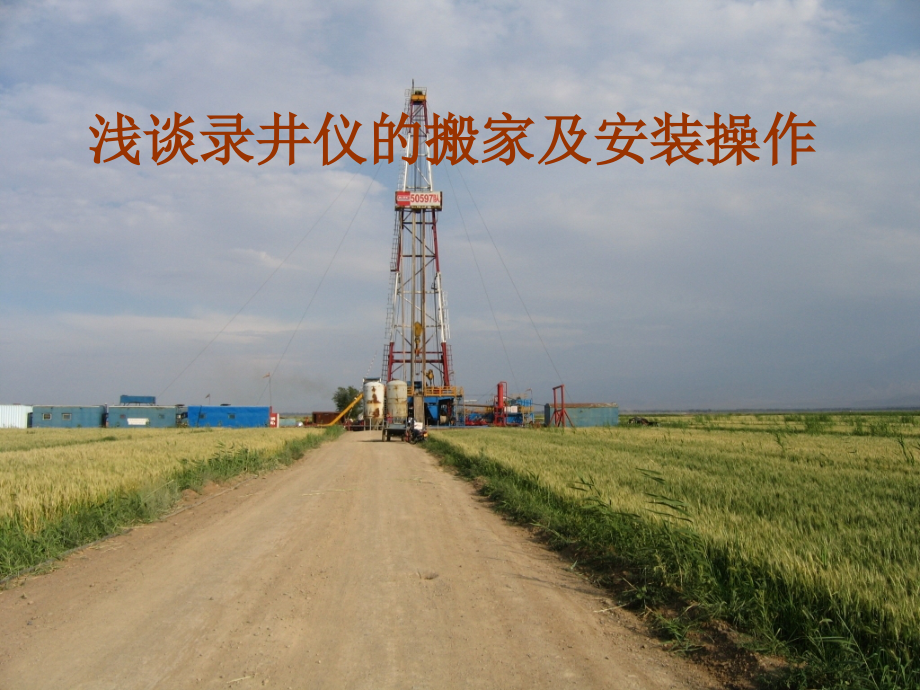

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,浅谈录井仪的搬家及安装操作,汇报内容：,录井设备的搬迁,录井仪的安装,录井设备的搬迁,一、搬迁前的准备工作：,原则上各房间的设备，用品就地安放在本房间内。原则：以搬家时不倒乱，不损坏和不损坏它物为原则。,电器设备一律用纸箱包装好，泡沫以防撞击，外用宽透明胶带封口防尘。依次摆放于机柜后端摆放要整齐，电器设备按下重上轻的原则摆放，摆放要整齐，严谨尽量紧靠在一起不要松动，间隙处用打印纸箱卡紧。打印机，液晶显示器，音箱尽量放在最上面。喷墨打印机搬动和摆放时应水平，不可立起或倒置，以防墨水流出。,各探头摆放于后备箱要固定好（入口探头和出口探头）可固定在固定架上，固定架在空调位置三角槽上。注意上螺丝时不要过紧，以卡紧不晃动即可，将各传感器放在箱子里，以振动小，不伤害传感器为原则。,录井设备的搬迁,仪器房内禁放易燃易爆物品，如有要包好固定牢靠。,电源线，信号线要盘挂在后备箱的挂钩上或线盘上固定住。,岩心盒，电烤箱等物平放在地质小班房内，小班房内四周夹垫纸壳或毛毡以防磨。声波架子可放在岩心盒上，但要与电线等软物隔开以防磨。,搬家前应将家具的所有抽屉锁好或用棕绳捆绑好或用宽胶带粘好，凳椅放倒或捆绑在可固定的地方。,住房内的物品：住房里的被褥要卷好捆绑在床头，暖瓶要裹在被子里以防损坏。,录井设备的搬迁,二、装吊：,将4*3米*20,mm,钢丝绳分别固定在列车房的四个吊装孔上，将四根吊装销固定牢固，四根刚丝绳的另外一端按顺序挂入吊钩。,仪器房吊装平板车后，机柜一头应在车头方位，尽量将仪器房靠前装，但要与车箱保持一定的距离。,用两个倒链和钢丝绳（吊带）将列车房与车体捆绑结实（若无倒链时可用6股以上8号铁丝用撬杠将列车房固定在平板车上，固定点不得少于4个，且分布在列车房4个拐角处）。用两个吊链和钢丝绳（吊带）捆绑时分别要在仪器房的一端四分之一距离处捆绑在车体上。,录井设备的搬迁,三、运输：,拉运仪器房时，严守交通规则，列车房上要有三超标志（小红旗）。要控制车速，保证平稳行驶，严禁颠簸。路面差的情况下只能保持在20公里/小时的范围内。,严禁紧急刹车，弯道处应减速慢行。,仪器房运输时，应有专人押运，平衡行驶。长途搬运途中，每150公里时应停车检查仪器房的固定情况。,押运人负责记录运输日期，设备名称，承运单位，车辆型号，车牌号，司机姓名，行驶路程及到达目的地卸车后，设备外观和内部物品完好情况。,录井仪的安装,三、仪器的安装：,布电源线和信号线：,焊制两个高为2米和2.5米的“,T”,型支架，分别固定在仪器房和振动筛旁。,电源线从仪器房出来后经过“,T”,型支架沿钻井液罐拉到坐岗房后进入管线盒穿出过桥到井队发电房，与发电房总配电箱上专用三相四线插座连接，并标明录井专用。,电源线和信号线拉到位后，分开就近一路固定在扶手外侧等不影响作业的地方，不容许有垂挂现象，一定要拉直用尼龙绳卡捆绑结实。,振动筛到仪器房之间的信号线要捆扎在一起绑在细钢丝绳上或用8号铁丝弯成“,S”,挂钩挂在细钢丝绳上（电源线要分开）。,用倒链将细钢丝绳拉紧。,录井仪的安装,电源线与信号线，拉线示意图如下：,振动筛到地质房的信号线,钻,台,仪,器,房,地,质,房,振,动,筛,T,型架,T,型架,钻台到振动筛的信号线,录井仪的安装,四、传感器的安装：,绞车传感器,安装前要让井队司钻将游车处在静止状态下。,安装位置选在滚筒轴的导气龙头上（注意避开电磁刹车一端）。,先拆下防护罩卸下导气龙头，将传感器的,G3/4,英寸公头与滚筒轴接上，再将导气龙头与传感器的母头接上，确保同心，转动灵活，再将导气龙头上紧，装上防护罩。,绞车传感器信号线为棕正，蓝负，黑,A，B,依次接好。通电后，仪器房内的,MKS,上的指示灯应该为绿色。,当钻具上提或下放时，绞车的电压值应增加或减少，钻头位置也相应地增加或减少则为正常；,导气龙头,滚筒轴,录井仪的安装,大钩负荷传感器,用承压范围010（,Mpa,）,的压力传感器。,压力传感器用液压管线连接并用加注泵将洁净的液压油加入液压管线排空液压管线内的气泡流出无气泡的洁净液压油为止。,安装位置在钻台下腿部的死绳固定器的液压转换器处，在大钩坐卡状态下，将传感器液压管线上的快速接头接在液压转换器上（液压转换器上要有快速对应接头）。,接信号线，注意正负极不要接错一般暖色为正，冷色为负。,安装完后通知井队技术员，重新校准指重表。,大钩不带负荷时，测量传感器输出信号略大于4,mA,即为正常。,死绳固定器的液压转换器,快速对应接头,录井仪的安装,立管压力传感器,用承压范围020或40（,Mpa,）,的压力传感器。,立管探头装在立管易安装处。安装位置应选在安全，振动小，不易冻结的地方。,将探头按装在已焊接的接头上，若没有这个接头，则在选好的位置上切割一个圆口，并焊接探头的母扣接头。,注意事项：,1.确定立管无钻井液时焊接，要 请井队专业人员操作;,2.接头不要朝向钻台或井队施工作业的地方;,3.将接头适当上倾，以保证在冬季作业时不致冻裂和堵塞胶囊;,4.保存好堵头，待录井完卸下传感器后把堵头安上。,录井仪的安装,泵冲传感器,泵冲传感器可用支架固定于泥浆泵头，在主动轴的转轴上焊接一个金属标识物,，,调整被测对象感应面的位置与传感器端面之间的最近距离在10,mm,以内，加上工作电压。当感应体与传感器端面接近后，指示灯亮；远离传感器时，指示灯灭。,标识物,录井仪的安装,转盘传感器,可用支架固定在转盘主动轴的适当部位，应考虑到方便安装检修，视钻机型号作出抉择。在主动轴或气囊离合器的转轴上焊接一块金属标识物，其端面位置应与传感器端面接近平行，调整传感器的固定螺母，使铁片与传感器之间的距离在有效动作距离范围内。,支架,录井仪的安装,转盘扭矩传感器,转盘扭矩传感器根据钻机的不同可有两种安装方式，,1),封闭式链条箱的安装：如下图所示：,主动论,从动论,封闭式链条箱由于润滑、防尘的需要，其箱内有大量的润滑油，因此在安装传感器时，必须先将润滑油放尽，打开全封闭链罩，将转盘扭矩传感器安装在受力传动链条受力紧边，并注意传动链条方向与扭矩传感器的方向盘标识一致，其传感器高压软管与手动注油泵相连（使用快速接头），向传感器注油，转盘扭矩传感器会随着液压油的加注而逐渐抬起，当张紧轮轻微接触链条时，需要摆正传感器上下左右的位置，确认无误后将长、短垫板焊接在链条箱的底座上，如果焊接后发现张紧轮有偏移的现象，可以旋松底座板的四颗螺栓后，进行位置调整；以便使链条居中。,当再次确认传感器位置无误后，可向传感器继续注油，张紧链条到一定程度，需测量链条的松紧度，方法是在链轮中心距的中点位置，其下垂度约20,mm,左右为最佳。向上旋起限位螺栓，以接触到悬架即可，然后锁紧防松螺母。限位螺栓主要作用是当液压系统漏油后需要补油时，无须重新测量链条的松紧度，只需感觉到注油泵手感变重时即可停止加油，说明张紧轮已回到原有位置，以防链条张得过紧。,为了使用时压力传感器、注油泵与其相连，还必须在链罩上打一个孔，高压软管接头从中穿过，外面再用圆螺母锁紧，合上链罩，加注链条润滑油，拔下注油泵，接上压力传感器总成(带三通快速接头)，其安装过程全部完成。,录井仪的安装,录井仪的安装,半封闭式链条箱的安装：半封闭式链条箱的安装方法与全封闭类似，只是无须在链罩上打孔，安装完后接上压力传感器总成即可使用。如图所示：,主动论,从动论,录井仪的安装,钻井液密度、电导率、温度传感器的安装,原则是离钻井液的出口和上水处越近越好,用,G,型卡子将钻井液密度、电导率、温度传感器固定缓冲灌上。,调整探头高度，使探头部分侵没在钻井液液面以下。,注意事项：,1)探头应安装在钻井液流动性强，无沉砂，不影响工程作业。,2）电缆线应随扶手或支架固定好，不影响工程作业。,3）因探头要经常清洗所以安装部位要合理。,4)入口探头切勿靠搅拌器太近。,录井仪的安装,泥浆出口流量传感器 的安装,安装前要在活动部位摸上黄油，活动叶片，注意弹簧弹性适中，用万用表观察电阻是否有变化。,在出口导管靠近井口端开一适当大小割口，并将底版焊接在开口处。,放上胶皮垫圈，将探头放在上面上紧固定螺丝。,安装后,应检查档板可在管内空间自由摆动,不与管线内壁相碰。否则影响传感器输出信号正确性，档板的浸入深度以不被沉砂搁滞为宜。,摆杆,钻井液流动方向,钻井液流动方向,录井仪的安装,超声波液位传感器的安装,安装中，要保持传感器面与最高液位距离至少在100,cm。,将特制的金属支架垂直焊接在钻井液罐开口处或用“,G”,形卡卡在钻井液罐开口处。,将声波探头固定在支架端使声波发射面与钻井液平行。,接线暖色为正，冷色为负。,收集钻井液罐参数计算出钻井液罐的体积及探头距罐面的高度。,然后按说明进行标定。,注意事项：安装时注意声波传播路线应无障碍且垂直于液体表面。应安装在不受搅拌器干扰，钻井液流动相对平稳的地方。传感器安装时，要注意声波传播路线不要横穿在填装口、管线、焊口、梯子边等，也不要接触壁面。,探头固定支架,钻井液罐开口处,谢谢观赏,
