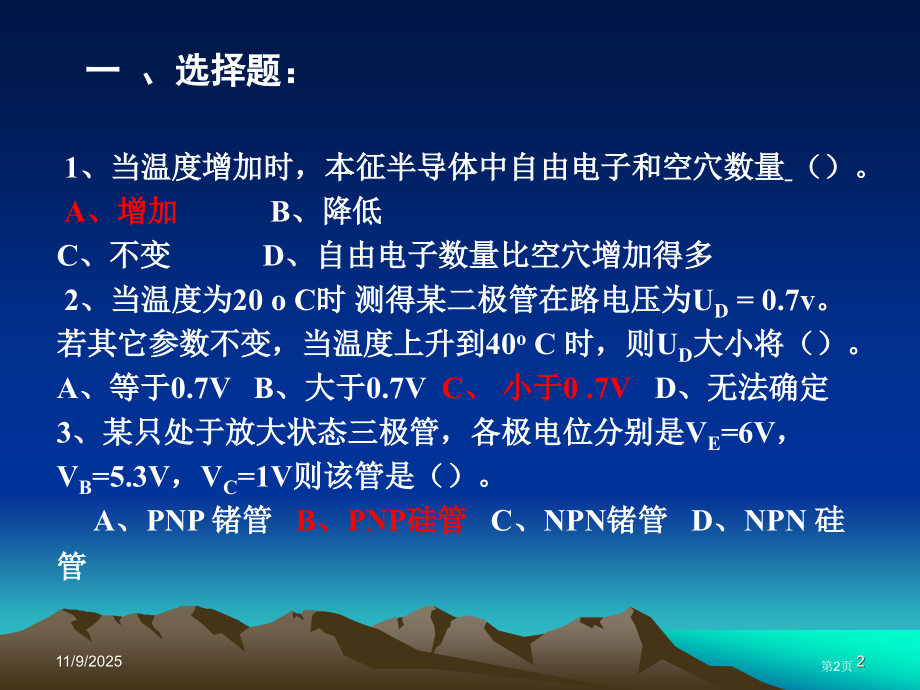

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电子技术应用,复习资料,11/9/2025,1,第1页,一、选择题：,1、当温度增加时，本征半导体中自由电子和空穴数量,（）。,A、增加,B、降低,C、不变 D、自由电子数量比空穴增加得多,2、当温度为20 o C时 测得某二极管在路电压为U,D,=0.7v。若其它参数不变，当温度上升到40,o,C 时，则U,D,大小将（）。,A、等于0.7V B、大于0.7V,C、小于0.7V,D、无法确定,3、某只处于放大状态三极管，各极电位分别是V,E,=6V，V,B,=5.3V，V,C,=1V则该管是（）。,A、PNP 锗管,B、PNP硅管,C、NPN锗管 D、NPN 硅 管,11/9/2025,2,第2页,4、为了减小输出电阻，通用型集成运放输出级大多采取。,A、共射或共源电路 B、差放电路 C、电流源,D、互补对称电路,5、希望放大器输入端向信号源索取电流比较小，应引入,A、电流负反馈 B、电压负反馈,C、串联负反馈,D、交流负反馈,6、OCL和OTL电路静态时使功放管处于微导通是为了。,、预防交越失真,、提升电源利用率,、增加输出功率、以上答案都不是,11/9/2025,3,第3页,7、运算放大器共模抑制比越大越好，越大表明运算放大器（）。,A、放大倍数越稳定 B、共模放大倍数越大,C、抑制温漂能力越强,D、输入信号中差模成份越大,8、二进制数（01010101）B与以下数中哪一个不相等,A、(85)D B、(55)H,C、(10001000)余3码,D、(10000101)8421BCD,11/9/2025,4,第4页,A、或门 B、或非门,C、与门,D、与非门,9、已知门电路输入端A、B和输出端F波形，则该门电路为（）。,10、四个输入译码器，其输出端最多为（）。,A、4个 B、8个 C、10个,D、16个,11/9/2025,5,第5页,11、下列图输出F为（）。,A、,B、,C、D、,12、有一个四选一数据选择器，若要实现F=AB,则D,3,D,2,D,1,D,0,必须输入（）。,A、0001 B、0010,C、0100,D、1000,11/9/2025,6,第6页,13、一个两输入端门电路，当输入为1和0时，输出不是1门是（）。,A、与非门B、或门,C、或非门,D、异或门,14、已知逻辑函数,，则它“与非-与非”表示式为（）。,A、,B、,C、,D、,11/9/2025,7,第7页,15、以下电路功效为：,A、左移存放器 B、右移存放器,C、加法计数器,D、减数计数器,16、PN结加正向电压时，其内电场（）。,A、减弱,B、增强 C、不变 D、无法确定,11/9/2025,8,第8页,17、当环境温度升高时，二极管反向饱和电流（）。,A、不变,B、增大,C、减小 D、无法确定,18、用电压表测量电路中一只NPN型晶体管，测得各电极对地电压为：V,B,=4.7V，V,C,=4.3V，V,E,=4V，可判断该晶体管工作在（）。,A、截止状态,B、饱和状态,C、放大状态 D、开关状态,19、已知晶体管输入信号为正弦波，图示输出电压波形产生失真为（）。,t,u,0,0,A、饱和失真；B、交越失真；,C、截止失真,；D、频率失真。,11/9/2025,9,第9页,20、在输入量不变情况下，若引入反馈后（），则说明引入反馈是负反馈。,A、输入电阻增大 B、输出量增大,C、净输入量增大,D、净输入量减小,21、二进制数（1001100）2与以下数中哪一个相等,A、(78)8 B、(4E)16 C、(44)10,D、(01110110)8421BCD,A、与非门 B、或非门,C、异或门,D、同或门,22、已知门电路输入端A、B和输出端F波形，则该门电路为（）。,11/9/2025,10,第10页,23、有一个输出低电平有效七段译码器，其输入端所加8421BCD码为0001，则其输出abcdefg应为（）。,A、0110000,B、1001111,C、0000110 D、1111001,24、在以下器件中，能直接用作数据分配器是：,A、二进制编码器 B、数据选择器,C、二进制译码器,D、数据比较器,25、下列图所表示电路功效为（）。,A、左移存放器,B、十进制计数器,C、右移存放器,D、四位二进制计数器,11/9/2025,11,第11页,二、填空题：,1、一个NPN三极管发射结和集电结都处于正偏，则此三极管处于,饱和,状态；其发射结和集电结都处于反偏时，此三极管处于,截止,状态；当发射结正偏、集电结反偏时，三极管为,放大,状态。,2、放大电路中，静态工作点设置得太低易产生,截止,失真，设置太高易产生,饱和,失真，通常应设置在,交流,负载线中央位置。,3、共集电极放大电路又被称为,射极输出器,，它含有输入电阻,大,，输出电阻,小,特点，它实际上属于,电流串联,负反馈电路。,11/9/2025,12,第12页,4、计数器按计数增减趋势，可分成,加法,计数器、,减法,计数器和,可逆,计数器。,5、,(,54,),10=(110110)2=,(,36,),16=,(,66,),8=,(,01010100,),8421BCD码。,7、函数F=最简与或表示式为：F,AB+C,。,6、,(,62,),10=(111110)2=,(,3E,),16=,(,76,),8=,(,01100010,),8421BCD码。,11/9/2025,13,第13页,9、整流二极管最主要特征是,单向导电,特征，它两个主要参数叫：,最大整流电流,和,最高反向工作电压,。,8、函数F=化简结果为：F,C,。,11/9/2025,14,第14页,三、计算题：,1、晶体管放大电路如图所表示，已知,U,CC,=15 V，,R,B,=500 k，,R,C,=5k，,R,L,=5k，,=50。（1）求静态工作点；（2）画出微变等效电路；（3）求放大倍数、输入电阻、输出电阻。,11/9/2025,15,第15页,解：(1),(2),(3),11/9/2025,16,第16页,2、在如图所表示电路中，设信号源内阻,R,S,=600，三极管,=50：,1）画微变等效电路；,2）当,V,S,=15mV时，求输出电压,V,o,；,3）求放大器输入电阻,R,i,及输出电阻,R,o,。,11/9/2025,17,第17页,I,c,=10/(33+10)*12/(1.3+0.2)=1.86mA,r,be,=300+(1+)*26mV/I,c,=1K,A,u,=-(3.35.1)/r,be,+(1+)*0.2=-8.9,R,i,=3310 r,be,+(1+)*0.2=4.55 K,A,us,=R,i,/(R,s,+R,i,)*A,u,=-7.9,V,o,=A,us,*V,s,=-118.5V,R,o,=3.3K,解：(1),(2),(3),11/9/2025,18,第18页,3、求出如图所表示电路输入输出关系。,11/9/2025,19,第19页,解：,11/9/2025,20,第20页,4、已知A、B、C波形，画出F波形。,解：,11/9/2025,21,第21页,5、依据D触发器CP波形和输入信号A波形，画出Q端波形。假设触发器初始状态为零。,解：,11/9/2025,22,第22页,6、分析时序逻辑电路(如图)，写出电路驱动方程，画出电路状态表和时序图，并指出电路逻辑功效。,A,B,11/9/2025,23,第23页,驱动方程：F1:,F2:,状态转换表：,解：,C,Q,2,Q,1,J,2,K,2,J,1,K,1,0,0,0,0,1,1,0,1,0,1,1,1,1,0,2,1,1,0,1,0,1,3,0,0,0,1,1,0,4,0,1,1,1,1,0,11/9/2025,24,第24页,时序图,功效：能够自开启三进制计数器。,11/9/2025,25,第25页,7、设计一组合逻辑电路,要求以下：当输入变量A、B、C为010、101、110时,输出变量F为1,当A、B、C为001、011、100时F为0。画出用与非门实现逻辑图。（提醒：有约束）,11/9/2025,26,第26页,真值表：,A,B,C,F,0,0,0,X,0,0,1,0,0,1,0,1,0,1,1,0,1,0,0,0,1,0,1,1,1,1,0,1,1,1,1,X,卡诺图：,1,X,1,1,X,A,BC,0,1,00,01,11,10,化简得：,逻辑图：,11/9/2025,27,第27页,8、某电路有四个输入变量A、B、C、D，表示8421BCD码输入,输出变量为F，当输入十进制数为1、6、7、9时，输出F=1。设计能够实现这一功效最简与或式电路,画出电路图。(提醒:有约束),11/9/2025,28,第28页,A,B,C,D,F,0,0,0,0,0,0,0,0,1,1,0,0,1,0,0,0,0,1,1,0,0,1,0,0,0,0,1,0,1,0,0,1,1,0,1,0,1,1,1,1,1,0,0,0,0,1,0,0,1,1,1,0,1,0,x,1,0,1,1,x,1,1,0,0,x,1,1,0,1,x,1,1,1,0,x,1,1,1,1,x,真值表：,卡诺图：,逻辑图：,11/9/2025,29,第29页,
