高二物理研究用单摆测重力加速度93081.pptx

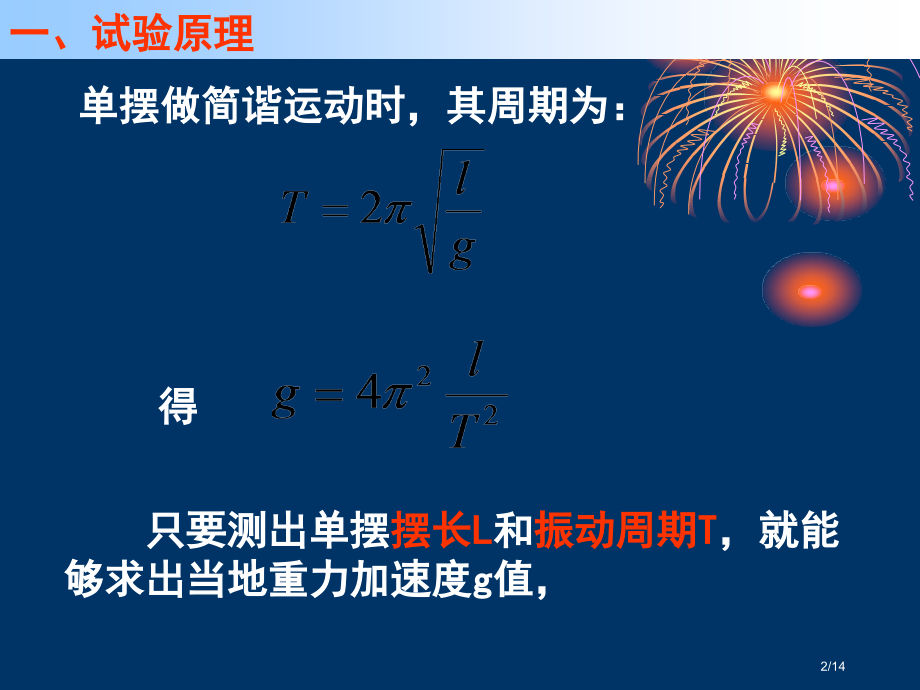

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,试验：,研究用单摆测重力加速度,1/14,得,只要测出单摆,摆长L,和,振动周期T,，就能够求出当地重力加速度g值，,一、试验原理,单摆做简谐运动时，其周期为：,2/14,二、试验步骤,1、做单摆：取约1米长线绳栓位小钢球，然后,固定,在桌边铁架台上。,3/14,二、试验步骤,算出半径r，也准确到毫米,2、测摆长：,(1)用米尺量出悬线长L，准确到毫米,(2)用游标卡尺测摆球直径,摆长为L+r,L,0,5,10,0,1,4/14,二、试验步骤,用秒表测量单摆周期。,3、测周期：,把单摆从平衡位置拉开一个角度（5,o,）放开它,5/14,2分7.6秒,秒表读数,0,31,2,33,4,35,6,37,8,39,41,10,43,12,14,45,16,47,18,49,20,51,22,53,24,26,55,57,28,59,0,1,2,6,7,8,9,10,11,3,4,5,12,13,14,6/14,0,31,2,33,4,35,6,37,8,39,41,10,43,12,14,45,16,47,18,49,20,51,22,53,24,26,55,57,28,59,0,1,2,6,7,8,9,10,11,3,4,5,12,13,14,1分51.4秒,秒表读数,7/14,二、试验步骤,用秒表测量单摆完成30次全振动（或50次）所用时间t，求出完成一次全振动所需要时间，这个平均时间就是单摆周期。,3、测周期：,把单摆从平衡位置拉开一个角度（5,o,）放开它,T=t/n,为了测量周期，摆球抵达哪个位置时刻作为计时开始与停顿时刻比很好？,应以摆球经平衡位置计时开始与停顿时刻,8/14,二、试验步骤,4、求重力加速度：把测得周期和摆长数值代入公式，求出重力加速度g值来。,改变摆长，重做几次试验.计算出每次试验重力加速度.最终求出几次试验得到重力加速度平均值，即可看作当地域重力加速度.,5、屡次测量求平均值：,思索：,假如要求用图象法来测定重力加速度，哪么应该怎样建立坐标系？,9/14,三、试验器材,3、游标卡尺,4、秒表（停表）,1、单摆组,2、米尺,10/14,四、注意事项,1、选择材料时应选择细轻又不易伸长线，长度普通在1m左右，小球应选取密度较大金属球，直径应较小，最好不超出2 cm；,2、单摆悬线上端不可随意卷在铁夹杆上，应夹紧在铁夹中，以免摆动时发生摆线下滑或悬点不固定，摆长改变现象；,3、注意摆动时摆角不易过大，不能超出10，以确保单摆做简谐运动；,4、摆球摆动时，要使之保持在同一个竖直平面内，不要形成圆锥摆；,5、,测量从球经过平衡位置时开始计时，因为在此位置摆球速度最大，易于分辨小球过此位置时刻。,6、为了降低偶然误差改变摆长，屡次测量求平均值。,11/14,1、,在做“用单摆测定重力加速度试验”中为了减小误差，应注意事项是(),A摆球以选密度大，体积小小球为好;,B摆长以0.25米为宜;,C摆角应小于10;,D摆线悬点要固定，方不会在摆动中出现移动或晃动;,E要使单摆在竖直平面内摆动，不得使其形成锥形摆或摆球转动;,F测量周期时，应从摆球经过最低点时开始计时.,A、B、C、D项正确只有E、F项正确,ACDEF正确都正确,课 堂 练 习,12/14,2、某同学测定g数值比当地公认值大，造成原因可能是(),摆球质量太大了；,量摆长时从悬点量到球最下端；,摆角太大了（摆角仍小于10）；,计算摆长时忘记把小球半径加进去；,计算周期时，将(n1)次全振动误记为n次全振动.,课 堂 练 习,13/14,3、为了提升试验精度，在试验中可改变几次摆长,L,，测出对应周期,，从而得出一组对应,L,与,T,数值，再以,L,为横坐标,为纵坐标，将所得数据连成直线以下列图所表示，则测得重力加速度,g,=,。,1.0,4,3,2,0.8,0.5,0,l,/m,T,2,/s,2,9.86m/s,2,课 堂 练 习,14/14,
