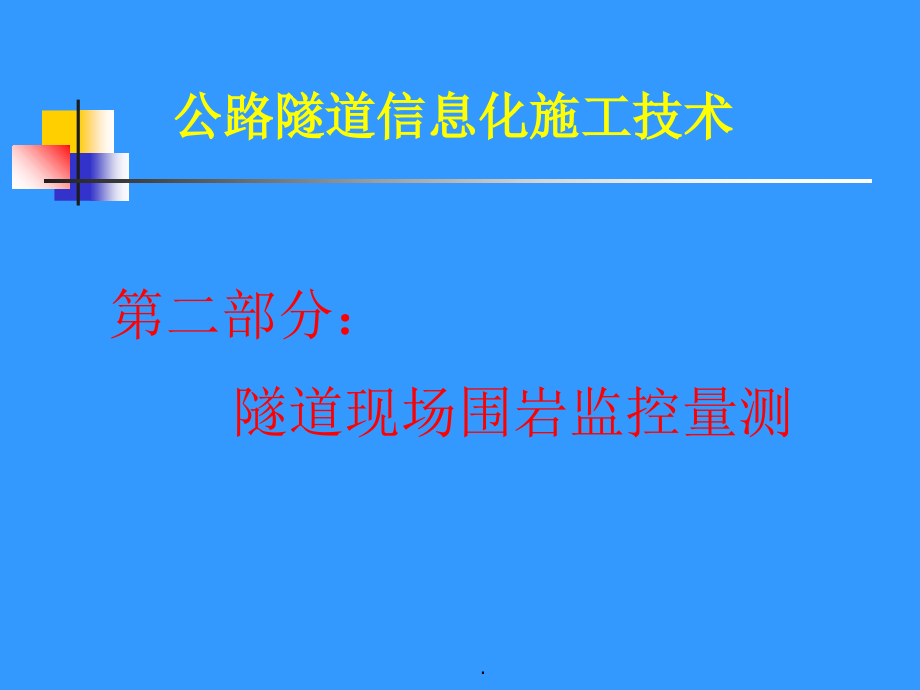

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,公路隧道信息化施工技术,第二部分：隧,道现场围岩监控量测,.,1、概 述,公路隧道信息化施工术,.,1.1,概述,隧道现场监控量测是指在隧道施工过程中，对围岩和支护、衬砌受力状态的量测。,现场监控量测是监视围岩稳定，判断支护、衬砌结构设计是否合理，施工方法是否正确的一种手段；也是保证新奥法安全施工、提高经济效益的重要条件；为施工中可能有的工程变更提供科学依据；,公路隧道信息化施工术,.,1.1,概述,现场监控量测贯穿隧道施工的全过程。公路隧道施工技术规范（JTJ 042-94）中第9.1.1条作出下列规定：,采用复合式衬砌的隧道，必须将现场监控量测项目列入施工组织设计，制定监控量测计划，并在施工中认真实施。,公路隧道信息化施工术,.,1.2 隧道现场量测意义,1)对隧道围岩和支护衬砌变形及受力状态的监测尤如地面建筑对钢结构和钢筋混凝土结构的静力计算一样重要。,2)在施工中通过现场监控量测获得信息，反过来为施工服务。,公路隧道信息化施工术,.,1.3 监控量测的目的,（1）掌握围岩动态，及围岩支护系统变形变化趋,（2）验证支护结构型式、支护参数，确定二次支,护时间；,（3）了解支护结构在不同工况时的受力状态和应,力分布；,（4）评价支护结构、施工方法的合理性及其安全,性,公路隧道信息化施工术,.,1.3 监控量测的目的,（5）判断围岩和支护系统是否稳定；,（6）为变更设计、调整施工方法提供科学依据。,a 施工方法变更的建议,b 施工工序的更改,c 预留变形量的修正,d 设计参数的修改与确认,e 采用辅助施工措施的建议）,公路隧道信息化施工术,.,2、现场监控量测构成,2.1 现场围岩监控量测,2.2 数据管理,2.3 数据分析,2.4 施工建议,公路隧道信息化施工术,.,3、监控量测计划,根据设计文件和地质资料确定：,1）量测内容,2）量测断面位置,3）采用的量测方法,4）量测预算,.,4、,现 场 工 作 程 序,1.准 备 工 作,2.确定埋设断面,3.测点埋设,4.数据采集,5.数据整理分析,6.资料归档,公路隧道信息化施工术,.,5、,必测量测项目,5.1说明,必测量测是为了确保在施工过程中的围岩稳定和施工安全而进行的经常性量测工作。量测方法简单，量测密度大，量测信息直观可靠，并贯穿在整个施工过程中，对监视围岩稳定，指导设计施工有巨大的作用。土建施工完成，量测工作亦告结束。,.,5、,必测量测项目,5.2 量测内容：,地质及支护状况观察描述,地表沉降观测,拱顶下沉量测,围岩周边位移量测,公路隧道信息化施工术,.,5、,必测量测项目,5.3 测试仪器及设备：,精密水准仪、塔尺、钢圈尺,（测地表沉降、拱顶下沉）；,周边收敛仪（测周边收敛）。,公路隧道信息化施工术,.,水准仪,周边收敛仪,公路隧道信息化施工术,.,5、,必测量测项目,地 表 沉 降,公路隧道信息化施工术,.,双洞隧道地表量测测点布置断面图,公路隧道信息化施工术,测点,.,连拱隧道地表量测测点布置断面图,测点,公路隧道信息化施工术,.,公路隧道信息化施工术,.,公路隧道信息化施工术,地表沉降观测,.,公路隧道信息化施工术,地表沉降观测,.,5、,必测量测项目,拱 顶 下 沉,公路隧道信息化施工术,.,洞内拱顶下沉测点布置图,公路隧道信息化施工术,测桩,测线,路面,.,连拱洞内拱顶下沉测点布置图,测桩,测桩,测线,路面,路面,公路隧道信息化施工术,.,不要焊接在钢拱架上,洞内拱顶下沉测点构造图,公路隧道信息化施工术,.,洞内拱顶下沉,公路隧道信息化施工术,.,5、,必测量测项目,周 边 收 敛,公路隧道信息化施工术,.,周边收敛测,线布置图,公路隧道信息化施工术,测桩,测线,.,连拱隧道周边收敛测线布置图,测桩,测桩,测线1,测线1,测线2,测线2,路面,路面,公路隧道信息化施工术,.,不要焊接在钢拱架上,洞内周边收敛测点构造图,公路隧道信息化施工术,.,洞内周边收敛量测原理图,公路隧道信息化施工术,.,公路隧道信息化施工术,.,公路隧道信息化施工术,.,公路隧道信息化施工术,.,必测项目测,点布置图,.,6、,选测量测项目,6.1 说明,选择项目是必测项目的拓展和补充。对特殊地段、危险地段或有代表性的地段进行量测，选择项目安装埋设比较麻烦，量测项目较多、时间长、费用较高，但可为设计变更提供依据，工程竣工后还可以进行长期观测,。,.,6、,选测量测项目,6.2,量测内容,围岩内部位移量测,锚杆轴力量测,衬砌应力量测,复合式衬砌接触压力量测,型钢支撑应力量测,公路隧道信息化施工术,.,双洞选测项目测点断面布置图,起拱线,左,右,公路隧道信息化施工术,.,双洞选测项目测点编号表,公路隧道信息化施工术,.,连拱选测项目测点位置图,左,左,右,右,起线线,起线线,公路隧道信息化施工术,.,连拱选测项目测点编号表,公路隧道信息化施工术,.,6、,选测量测项目,6.3 仪器设备：,频率测定仪（测钢弦式传感器）,百分表（多点位移计）,公路隧道信息化施工术,.,2.5,选测量测项目,2.5.2 传感器：,钢筋计（测钢支撑内力、锚杆轴力）,压力盒（测接触压力）,混凝土应变计（测混凝土内部应力）,多点位移计（围岩内部位移）,公路隧道信息化施工术,.,.,2.5,选测量测项目,多点位移,围岩内部位移量测,公路隧道信息化施工术,.,孔内砂浆一定要饱满,多点位移计埋设图,公路隧道信息化施工术,.,.,.,.,深孔传感器2,.,深孔传感器1,.,.,.,2.5,选测量测项目,锚杆轴力,公路隧道信息化施工术,.,孔内砂浆一定要饱满,多点位移计埋设图,公路隧道信息化施工术,.,.,深孔传感器2,.,深孔传感器1,.,.,2.5,选测量测项目,喷射混凝土与围岩之间的压力,喷混凝土与二次衬砌（模注混凝土）之间的压力,接触压力,公路隧道信息化施工术,.,.,接触压力传感器埋设位置图,公路隧道信息化施工术,.,接触压力传感器埋设构造图,围岩,围岩,公路隧道信息化施工术,.,压力盒埋设,公路隧道信息化施工术,.,2.5,选测量测项目,喷射混凝土内力,二次衬砌（模注混凝土）内力,衬砌内力,公路隧道信息化施工术,.,衬砌内应力传感器埋设位置图,公路隧道信息化施工术,.,衬砌内应力传感器埋设构造图,公路隧道信息化施工术,.,.,.,.,.,钢筋计埋设,.,引线,.,.,.,阳宗隧道传感器导线盒1,.,阳宗隧道传感器导线盒2,.,7.数据采集,采集数据,的频率和次数,按公路隧道施工技术规范的要求进行。,公路隧道信息化施工术,.,.,8、,现场记录,地表下沉记录表,必测项目记录表,选测项目记录表,工程日志,.,.,.,.,隧道围岩现场监控量测,将现场测得的数据整理成：,拱顶下沉时间-变形曲线图,周边收敛时间-变形曲线图,地表沉降观测时间-变形曲线图,（要求量测工点点曲线）,9、资料整理与成果分析,公路隧道信息化施工术,.,9、资料整理与成果分析,将现场测得的数据整成,钢支撑应力时间-应力曲线图,接触压力时间-压力曲线图,喷混凝土应力时间-应力曲线图,锚杆轴力时间-轴力曲线图,围岩内部位移时间-位移曲线图,公路隧道信息化施工术,.,.,.,10、成果报告,10.1 阶段报告,10.2 紧急报告,10.3 总报告,.,
