扩散片制程简介.ppt

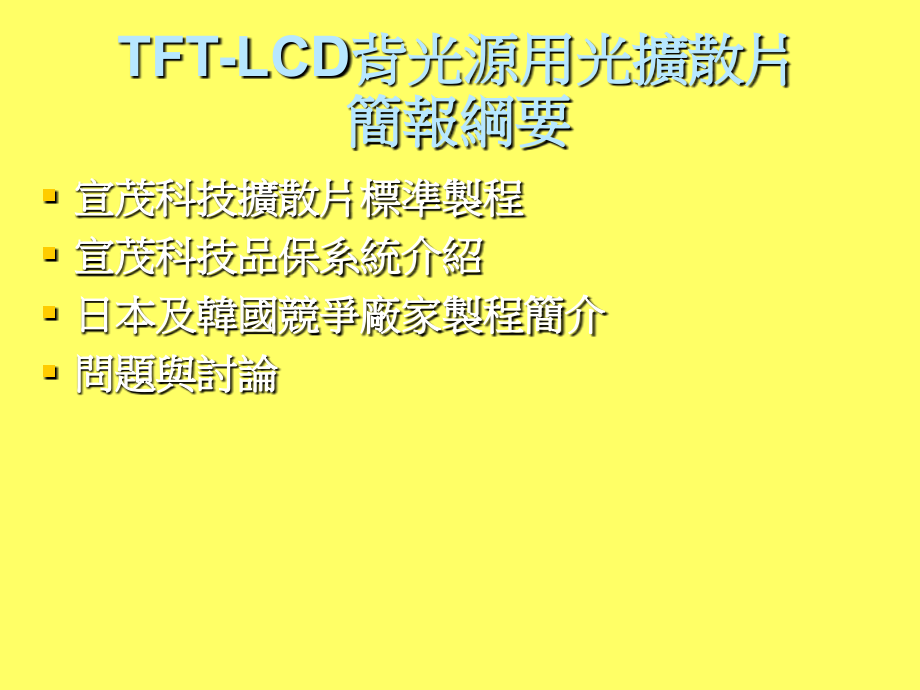

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,*,*,TFT-LCD背光源用光擴散片簡報綱要,宣茂科技擴散片標準製程,宣茂科技品保系統介紹,日本及韓國競爭廠家製程簡介,問題與討論,擴散片標準製程,擴散片製程機具及製程流程,擴散片製程前準備工作,擴散片出光面製程(擴散層),擴散片入光面製程(防密著層),擴散片修邊分條及包裝保存,擴散片製程機具及製程流程製程機具-塗佈機,塗佈機採用全機包覆防爆設計，包覆內部設計無塵CLASS 1000級,全機配備二組皮模清潔裝置及除靜電裝置,乾燥箱採用最先進飄浮式乾燥裝置，完全不接觸皮膜，百分之百防止皮膜擦傷；上下熱風乾燥設計，完全可避免針孔產生,塗佈頭採用COMMA及LIP兩種上膠機系統設計，可做到等級最高之精密塗佈,擴散片製程機具及製程流程製程機具-塗佈機,塗佈機下料組成,擴散片製程機具及製程流程製程機具-塗佈機,塗佈機清潔裝置,擴散片製程機具及製程流程製程機具-塗佈機,塗佈頭裝置側視圖,擴散片製程機具及製程流程製程機具-塗佈機,飄浮式乾燥裝置,擴散片製程機具及製程流程製程機具-塗佈機,塗佈後之檢查平台,擴散片製程機具及製程流程製程機具-塗佈機,塗佈後收捲裝置,擴散片製程機具及製程流程製程機具分條機,生產線環境無塵CLASS 5000設計，污染源環境控制以不超過CLASS 10000 為控制目標,解捲自動張力控制,全機配備二組皮模清潔裝置及除靜電裝置,全機防刮傷設計，是目前全台擴散片分條機最高等級機器,擴散片製程機具及製程流程製程機具配方分散機,擴散片製程機具及製程流程製程流程,擴散片製程前準備工作,配方分散攪拌,配方手工塗佈及上機前檢驗,PET膜上機前檢驗,供膠機清洗及濾網更換,塗佈機基本參數設定,塗佈機基本參數檢查,擴散片出光面製程,PET下料,供膠機送膠,塗佈機啟動,前段樣品光學檢驗,塗佈機全線啟動,塗佈結束收捲包裝,擴散片入光面製程,半成品下料,供膠機送膠,塗佈機啟動,前段樣品光學檢驗,塗佈機全線啟動,塗佈結束收捲包裝,擴散片修邊包裝製程,成品上架,調整分條刀具,覆捲分條計米,擴散片外層包裝保護,裝箱,入庫,宣茂科技品保系統介紹,宣茂科技品檢工具及儀器介紹,擴散片品檢流程圖,進料檢驗,製程前檢驗,製程中檢驗,成品檢驗,擴散片信賴性試驗,宣茂科技品保系統介紹,品檢工具及儀器介紹,全光線透過率及霧度試驗機,HZ-40Pc,輝度試驗機,DT-100,宣茂科技品保系統介紹,品檢工具及儀器介紹,黏度試驗機,表面檢查機,宣茂科技品保系統介紹,品檢工具及儀器介紹,恆溫恆濕試驗機,精密電子秤,宣茂科技品保系統介紹,擴散片品檢流程圖,原料入庫,檢驗基材及配方,上機前準備,檢驗基材及配方,出光面塗佈,檢驗半成品,入光面塗佈,檢驗半成品,分條、分捲,檢驗成品,宣茂科技品保系統介紹,進料檢驗PET標準,厚 度,Tt（%）,HAZE（%）,188,87,88,87,86.5,7.9,宣茂科技品保系統介紹,進料檢驗配方標準,項,目,量規儀器,檢驗項目,檢驗方式,合格標準,1,目,視,膠筒外觀,全,檢,不可破損、密封良好,2,膠,全,檢,不可有髒污,3,磅,秤,膠,重,量,全,檢,50g,4,磅,秤,固,成,份,抽,2,筒註（一）,2%,5,黏,度,機,黏,度,抽,2,筒註（二）,6,霧度測試機,Tt=,透光率,抽,檢,1,.,7,HAZS=,霧度,抽,檢,1,宣茂科技品保系統介紹,製程前檢驗,膠上機前需先秤重量，再依各產品特性加入適當溶劑稀釋再使用攪拌機攪拌，膠攪拌約,30,分鐘以上,膠攪拌均勻後品保課取,500CC,檢驗記錄在膠上機首樣查檢表,PET,上機前依進料檢驗標準檢驗,宣茂科技品保系統介紹,製程中檢驗,出光面或入光面在塗佈大捲基材時先取前段（非烘箱內段）檢驗並記錄在製程中光學查檢表上,出光面或入光面在塗佈大捲基材後取後段（非烘箱內段）檢驗並記錄在製程中光學查檢表上,出光面或入光面在塗佈大捲基材時需一位作業人員在烘箱出口檢驗塗佈表面依塗佈製程中規範檢驗,宣茂科技品保系統介紹,成品檢驗,項 目,量規儀器,檢驗項目,檢驗方式,1,目 視,外 觀,全 檢,2,包 裝,全 檢,3,鐵 尺,尺 寸,全 檢,4,表面檢查機,黑 點,抽檢1片,5,針 孔,抽檢1片,6,厚 薄 規,膜 厚 度,抽檢1片,7,霧度測試機,Tt=透光率,抽檢6片,8,HAZS=霧度,抽檢6片,9,磅 秤,重 量,全 檢,註（一）：每做好1Roll抽檢1片（15*66cm）試片做厚度及表面測試。,註（二）：再將同1片裁成約6片(11*15cm)試片做Tt及HAZE。,註（三）：依各產品規格表作業。,宣茂科技品保系統介紹,信賴性試驗,項,次,試驗項目,試驗時間,試驗儀器設備,a,全光線透過率,HZ40P,b,曇度(HAZE),HZ40P,c,高溫80,高濕80%RH,500 hrs,HZ40P 恆濕恆溫機,d,-20低溫保存,500 hrs,HZ40P 恆濕恆溫機,e,環溫試驗-2060,500 hrs,HZ40P 恆濕恆溫機,宣茂科技品保系統介紹,信賴性試驗全光線透過率,環境條件：室溫2030、溼度 60RH,取樣品10 PCS；尺寸規格90 55,將樣品置入HZ40P 量測全光線透過率(Tt值)，列印紀錄,宣茂科技品保系統介紹,信賴性試驗霧度,環境條件：室溫2030、溼度 60RH,取樣品10 PCS；尺寸規格90 55,將樣品置入HZ40P 量測曇度(HAZE)，列印紀錄,宣茂科技品保系統介紹,信賴性試驗,高溫,80,高濕80%RH,恆溫恆濕機條件：恆溫80、溼度 80RH,取樣品10 PCS；尺寸規格90 55,將樣品置入恆溫恆濕機500小時後取出。,樣品置入HZ40P 量測全光線透過率(Tt值)及量測曇度(HAZE)，列印紀錄,宣茂科技品保系統介紹,信賴性試驗-20低溫保存,恆溫恆濕機條件：恆溫-20,取樣品10 PCS；尺寸規格90 55,將樣品置入恆溫恆濕機500小時後取出。,樣品置入HZ40P 量測全光線透過率(Tt值)及量測曇度(HAZE)，列印紀錄,宣茂科技品保系統介紹,信賴性試驗環溫試驗-2060,恆溫恆濕機條件：恆溫-20(20hr)恆溫0(20hr)恆溫20(20hr)恆溫40(20hr)恆溫60(20hr),取樣品10 PCS；尺寸規格90 55,將樣品置入恆溫恆濕機5次循環後取出。,樣品置入HZ40P 量測全光線透過率(Tt值)及量測曇度(HAZE)，列印紀錄,
