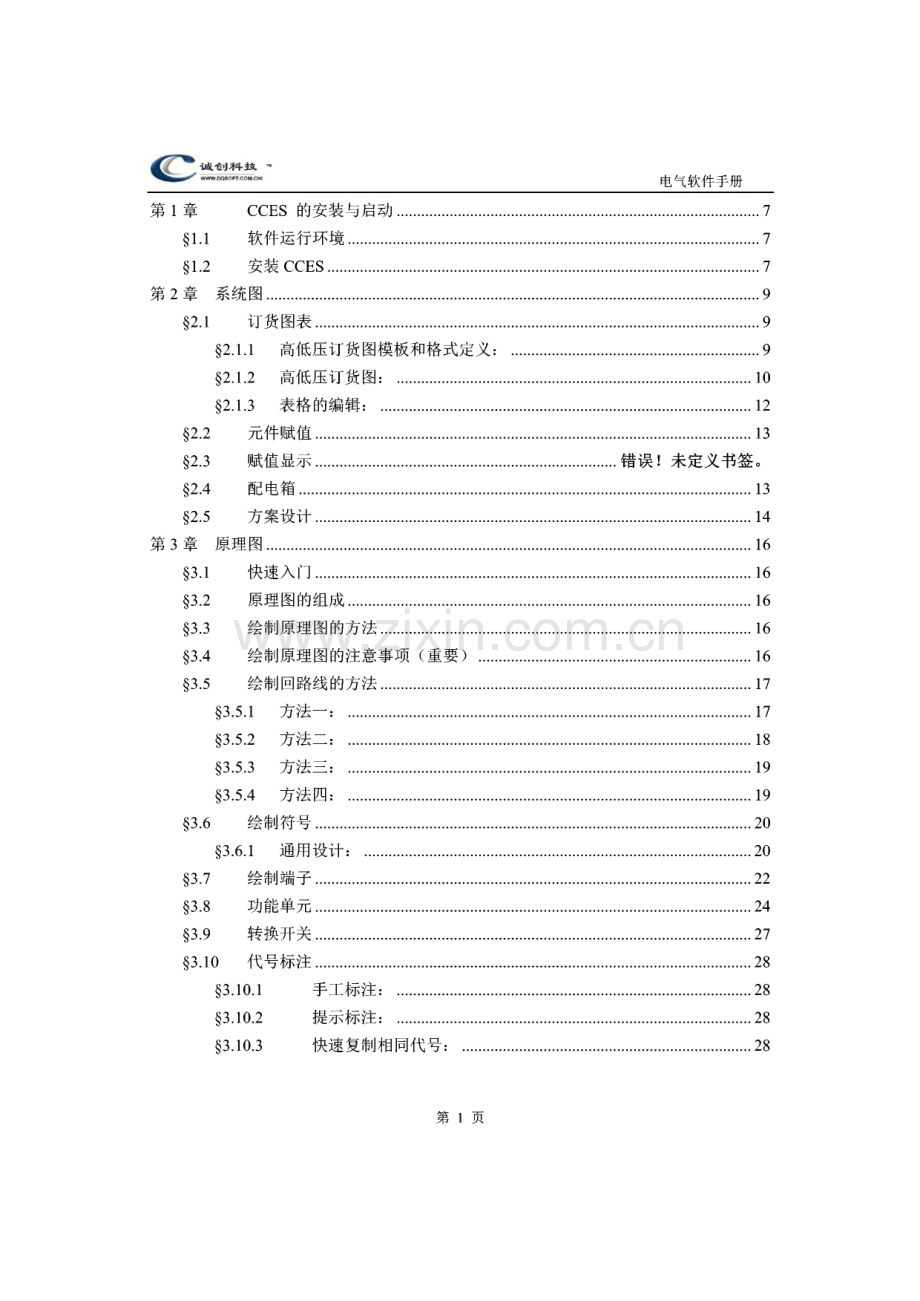

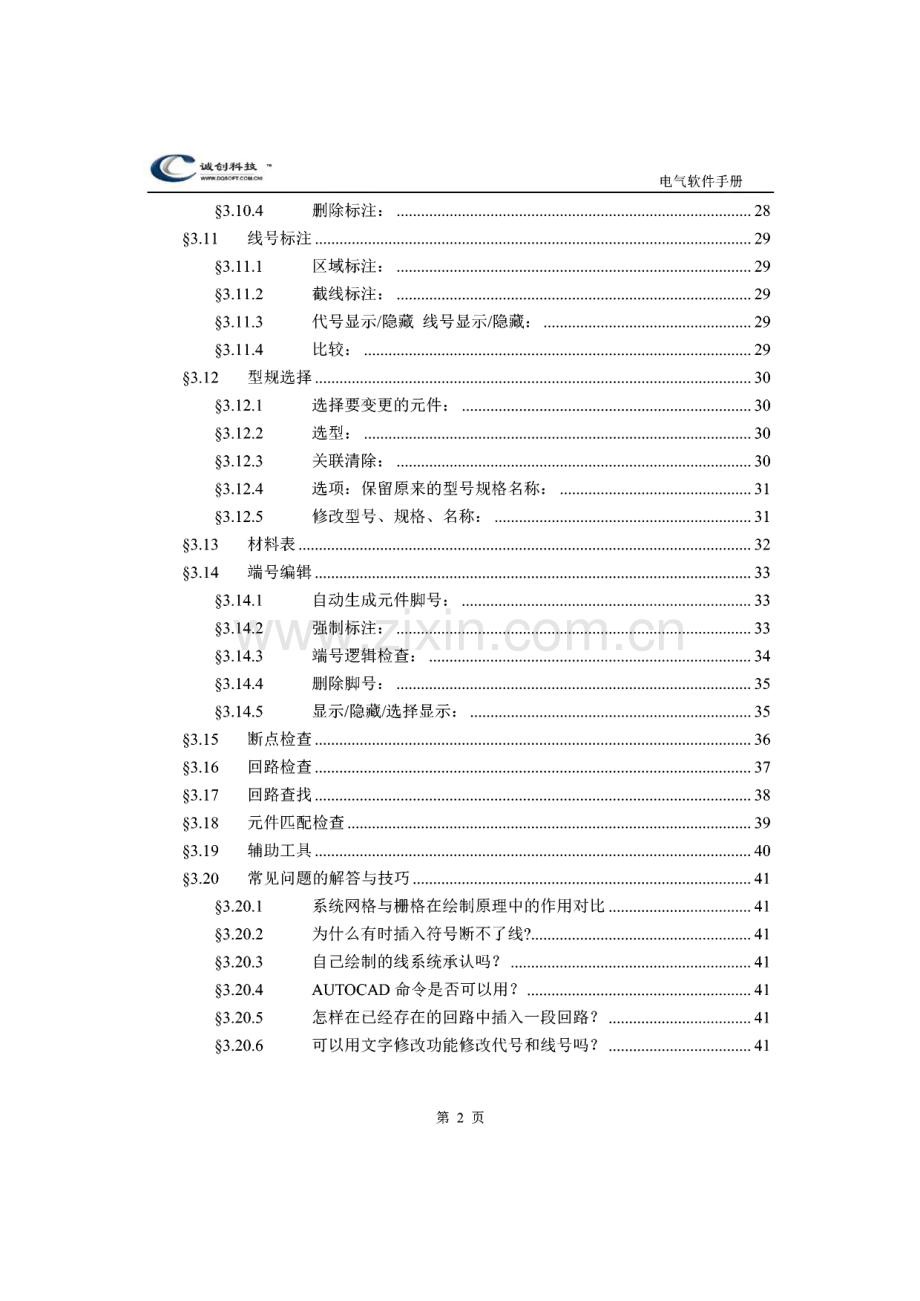

诚创科技EVWWDQSOFTCOMCNI 电气软件手册第1章 CCES的安装与启动.71.1 软件运行环境.71.2 安装 CCES.7第2章系统图.92.1 订货图表.92.1.1 高低压订货图模板和格式定义：.92.1.2 高低压订货图：.102.1.3 表格的编辑：.122.2 元件赋值.132.3 赋值显示.错误！未定义书签。2.4 配电箱.132.5 方案设计.14第3章原理图.163.1 快速入门.163.2 原理图的组成.163.3 绘制原理图的方法.163.4 绘制原理图的注意事项（重要）.163.5 绘制回路线的方法.173.5.1 方法一：.173.5.2 方法二：.183.5.3 方法三：.193.5.4 方法四：.193.6 绘制符号.203.6.1 通用设计：.203.7 绘制端子.223.8 功能单元.243.9 转换开关.273.10 代号标注.283.10.1 手工标注：.283.10.2 提示标注：.283.10.3 快速复制相同代号：.28第1页诚创科技B/WW DQSOFTCOMCNI 电气软件手册3.10.4 删除标注：.283.11 线号标注.293.11.1 区域标注：.293.11.2 截线标注：.293.11.3 代号显示/隐藏 线号显示/隐藏：.293.11.4 比较：.293.12 型规选择.303.12.1 选择要变更的元件：.303.12.2 选型：.303.12.3 关联清除：.303.12.4 选项：保留原来的型号规格名称：.313.12.5 修改型号、规格、名称：.313.13 材料表.323.14 端号编辑.333.14.1 自动生成元件脚号：.333.14.2 强制标注：.333.14.3 端号逻辑检查：.343.14.4 删除脚号：.353.14.5 显示/隐藏/选择显示：.353.15 断点检查.363.16 回路检查.373.17 回路查找.383.18 元件匹配检查.393.19 辅助工具.403.20 常见问题的解答与技巧.413.20.1 系统网格与栅格在绘制原理中的作用对比.413.20.2 为什么有时插入符号断不了线?.413.20.3 自己绘制的线系统承认吗？.413.20.4 AUTOCAD命令是否可以用？.413.20.5 怎样在已经存在的回路中插入一段回路？.413.20.6 可以用文字修改功能修改代号和线号吗？.41第2页诚创科技EVWWDQSOFTCOMCNI 电气软件手册3.20.7 母线怎样画？.423.20.8 转换开关的保留线是什么意思？.423.20.9 转换开关和功能块是一个整体，如何修改里面的图形？.423.20.10 材料表可以类似EXCEL那样操作吗？.423.20.11 回路设计中的回路间距的技巧.423.20.12 功能单元的端子太大，能不能用小端子.423.20.13 能不能生成元件的端子号，怎么办？.423.20.14 F9 的作用？.423.20.15 功能块可以用板式端子吗？.433.20.16 进行通用设计时画错了怎么办？.43第4章接线图自动生成.444.1 术语和概念.454.2 接线图自动生成的要点.454.3 柜体设计.464.3.1 设计窗体的布局.464.3.2 单位或分区的操作.464.3.3 柜 内 设备和柜夕卜设备.474.3.4 元件的分行.474.3.5 生成序号.474.3.6 熔断器端子.474.3.7 设定接单线元件和全上端子元件.484.3.8 高级选项窗体.494.3.9 指定分区关系.494.3.10 上端子排方向.494.3.11 接线路径的指定.504.3.12 视.504.3.13 布置（接线）和布置（开孔）.504.3.14 技巧.504.4 端子排的设定.514.4.1 窗体.514.4.2 基本概念.51第3页诚创科技EVWWDQSOFTCOMCNI 电气软件手册4.4.3 生成自己想要的端子排.514.4.4 公用已有的端子排.524.4.5 端子排的更新.524.4.6 在表格中直接修改数据.534.4.7 调整端子次序.534.4.8 插入端子.534.4.9 删除端子.534.4.10 设定该端子接地，接零和电流.534.4.11 修改端子排名称.534.4.12 选择端子排出线方向.534.4.13 一个单位中有多个端子排怎么办.534.4.14 技巧.534.5 小母线排的设定.554.5.1 设置母线排.554.5.2 生成母线排.554.6 元件放置.564.6.1 快速布置元件.564.6.2 调整自动放置时参数.564.7 接线图自动生成.574.8 接线表.574.8.1 查询回路接线.574.8.2 生成接线表.584.8.3 号码管文件.584.8.4 接线检查.584.9 端子排直接绘制.584.10 分区隐藏和显示.58第5章接线图编辑.595.1 接线编辑.595.1.1 怎样调用新的元件.595.1.2 调用端子排、母线排、和熔断器排的工具.595.1.3 接一条线.59第4页诚创科技B/WW DQSOFTCOMCNI 电气软件手册5.1.4 删除一条线.595.1.5 修改一条线.595.1.6 修改回路号.605.1.7 元件代号序号修改.605.1.8 端子接地.605.1.9 元件删除.605.1.10 元件移动和多元件移动.605.1.11 接线端连线.605.1.12 动态查线.605.1.13 序号增减.605.1.14 调用图面调整工具.605.2 端子排.615.2.1 绘制端子排.615.2.2 修改端子排.625.2.3 将一个长端子排分成若干部分.625.2.4 还原端子排.635.2.5 插入端子.635.2.6 删除端子.635.2.7 同号端子.635.2.8 端子移动.635.2.9 封底显示.635.2.10 进出换位.635.2.11 端子排绘制试验端子.635.2.12 端子排删除试验端子.635.2.13 端子排绘制联络端子.635.2.14 端子排绘制接地接零和删除.645.2.15 端子排引出线.645.2.16 端子排和接线.645.3 端子排提取.655.3.1 修改端子排使其成为系统能够识别转换的端子排.655.4 母线排.66第5页诚创科技EVWWDQSOFTCOMCNI 电气软件手册5.5 熔断器排.665.6 图面调整.675.7 标注形式.68第6章图库管理.716.1 软件的目录结构.716.2 基本操作.716.3 怎样做符号.716.4 定义常用符号和常用次序.726.5 制作逻辑图块.73第7章辅助功能.757.1 图框及图签.757.1.1 绘制图框.757.1.2 图签的填写.767.1.3 自定义图签.767.2 字型.767.2.1 如何将当前字型设置成汉字字型.767.2.2 如何改变文字的字型.777.3 表格.787.4 文字功能.797.5 词组调用.817.6 修改线宽和变细线.837.7 用户图纸.83第6页诚创科技WWW.DQSOFT COM CNI电气软件手册第1章CCES的安装与启动 1.1软件运行环境CCES是以AutoCAD为基础平台二次开发的专业电气CAD软件，因此软件的运行 首先自动启动AutoCAD,然后系统自动加载CCES的整个系统。硬件环境：1、PII以上CPU,16M以上内存，400M以上硬盘，推荐配置奔腾PIV以上CPU,64M以上内存。软件环境1、WINDOWS 95/98/2000/XP2、AUTOCAD R14,R2000 及以上版本 1.2 安装 CCES1、安装准备系统首先应安装AUTOCAD安装加密锁：关闭计算机系统电源，将加密锁安装在并口（打印口）上，固定好，再把打印机或者绘图仪接在加密锁上。如果是网络版，应将网络锁安装在服务器上。将 CCES软件光盘放进光盘驱动器。2、数据库访问组件的安装如果系统是WINDOWS 2000或以上版本，通常不需要这个步骤。打开光盘驱动器,找到MDAC目录，双击mdac_typ_cn.exe即可，系统进行自解压安装，如果先安装软件，系统提示数据库连接失败，或者元件数据库显示空表，则应先进行此项安装。安装一次 以后，就不用再安装了。有两个版本的MDAC组件2.0和2.7,都应安装一次。3、单机版软件的安装安装软件前应先安装AUTOCAD的相应版本，然后打开光盘并找到Setup.exe文件,双击。按照安装程序的提示进行即可。安装程序可能会提示“未找至U AUTOCAD，那第7页电气软件手册C诚创科技WWW.DQSOFT COM CNI么请检查AUTOCAD是否正确安装，如果安装，那么请先运行一次AUTOCAD。安装 成功后，重新启动，在桌面上生成一个图标。4、CCES网络版的安装服务器端：选择一台机器作为服务器，关闭计算机系统电源，将网络加密锁安装在 并口（打印口）上，固定好。开机，然后安装网络加密锁的服务程序，打开光盘，找到 DogServer目录，运行SRVSETUP.EXE,成功运行后，服务器的右下角处的微型面板上 出现R图标。重新启动。客户端：进行安装第3步骤，安装CCES软件。5、重新启动后，双击图标进入CCES绘图环境。第8页诚创科技WWW.DQSOFT COM CNI电气软件手册第2章系统图一次系统图主要完成一次高低压订货图，配电箱和高低压方案设计。2.1 订货图表菜单一次小订货图表功能描述：创建新的订货图表格和编辑订货图表格。汉货图,_,高压 订货图。低压 亶方案编辑 添加替换册除是否分回路限压 分不分 埴写2.1.1 高低压订货图模板和格式定义:系统将订货图分为高压和低压订货图，生成的表格格式是系统定义好的模板。设计者 可以做很多不同形式的模板，调用的时候可以指定。点“格式”按钮：第9页c诚创科技WWW.DQSOFT COM CNI电气软件手册最上面的两个列表选择框可以选择当前使用的模板，分别表示高压订货图当前使用的和低压当前使用的模板。“新建模板”：输入模板名称，确定“删除模板”：选择要删除的模板，删除，不要删除系统的模板。“格式设置”：选择要修改的模板，点“格式设置”按钮，如图:订货图格式定义凶系统高压订货图格式定义：预定义项目项目名称项目文字表高行数字高L移走屏柜型号屏柜型号6.53.0屏柜额定电流屏柜额定电流6.53.0屏拒宽(mm)屏柜宽Gnm)6.53.0二次原理图号二次原理国号6.53.0主要元件6.573.0回路编号回路编号6.53.0设备型号或名称设备型号或6.53.0设备容量例J设备容量脚)6.53.0计算容量l：B)计篁容量m6.53.0用途用途6.53.0备注备注6.53.0山下移1行数列只对应主要元件;自定义项需要在项目文字列输入内容确定 取消编辑左侧的列表，使成为一个模板，直接在表格中输入可以改变行高，字高，文字,主要元件行数。上移和下移改变项目次序。加入和移走可以改变表的包含项目内容，自定义项可以加入自己想要包含的内容。2.1.2 图低压订货图:以高压为例点订货图按钮:第10页电气软件手册左上方是目录选择列表，包含大量高压柜方案，选择不同柜型，进入到不同的库中。双击图象按钮，或点“选择方案”，该方案进入到选择列表中，继续选择。例如可以选择01,03,05号方案，01,03,05显示在选择列表中，如果操作错了，03不用了，那 么双击选择列表中的03,03会从选择列表中去除。点放置按钮，放置在图面上。力电件号j23+次 系 氮 画5!1吁原THE印-NFHlffi-lWRHT产史上,】*X*t it第11页诚创科技WWW.DQSOFT COM CNI电气软件手册2.1.3 表格的编辑：添加、替换和删除:对图面上完成的订货图做添加方案、替换方案、和删除方案操作。点添加按钮,选择图面订货图上的方案（新的方案添加到该方案后面，如果要加入到第一 个，则点订货图表头），点取方案后，弹出方案库对话框，选择要添加的方案，确定。删 除和替换操作与添加操作相同。表格的编辑:表格可以随时添加数据行和删除数据行，对低压订货图来讲，还可以改 变列宽。身坐：对表格添加一行和删除一行瓶卜|:增加一个回路和删除一个回路，这个功能用于低压订货图。文字的输入:文字填写：填写主要元件栏1：文字填写：填写柜体信息其他:U：断开主母线的连接处_|：对一次线进行线径标注分或者不分回路在低压订货图表中如果分回路，每个子回路用线分开，否则同高压订货图。自动填写：先利用赋值统计功能标注每个元件的信息，然后点“自动填写”按钮，元件信息自动 填写到订货图表中。第12页c诚创科技WWW.DQSOFT COM CNI电气软件手册 2.2元件赋值菜单一次o元件赋值功能描述：对元件进行型号规格标注。元件赋值与统计（21区|设置文字方向色垂直o水平 型号规格单行o分行元件赋值型规名称数量|1 一；恒H自动替换符号统计配电箱统计关联柜开关柜号计 标注文字文字叵词师|全部赋值：先选择名称，然后选择型号和指定数量，然后点“赋值”按钮。如果库中没有这个元件则直接输入，系统自动记忆。文字显示与隐藏功能描述：控制元件型号规格标注的显示和隐藏。统计按钮：选取图面上的元件，汇总元件数量，可以导出生成EXCEL。2.3 配电箱菜单一次弓配电箱功能描述：设计配电线路。第13页诚创科技WWW.DQSOFT COM CNI电气软件手册操作：执行命令后，屏幕上立即动态拖动出配电线路的图像。在没有放入图面之前，在动态 拖动的情况下，进线数、出线数、方向和回路间距是可以调整的。则如果输入A,可以改 变出线的方向，连续输入A可以依次改变出线的方向，如果输入力，再输入出线的数目，可以改变出线的数目，输入6,可以改变进线的数目，输入C改变回路的间距。该图绘出后，需要标注的文字自动标出，其目的是便于用户标注，用文字修改的功能 即可修改标注。2.4方案设计菜单一次“方案设计功能描述：系统存在大量的方案库，那么这些方案是怎么画出来的呢，就是这个一次 方案的设计。第14页电气软件手册操作：高压线路和低压线路:先选择高压线路或低压线路进行线路设计。高压共四种基本线 型，低压八种，在对话框中标有“n路”标记的都是可调参数的，即该形式的不是单一的,而是可变化的。通过参数的调节可以改变出线数目（放置时命令行有提示）。点取最近似 的线路形式，放置。单线:绘制线。剪切回路线:点删线按钮,然后选择要剪切的回路线。插入符号:点符号按钮,如果当前状态不是画线，动态拖动出当前符号，插入到图面 上，如果当前状态是画线，符号自动放置在线端。删除符号:鼠标右键单击符号按钮,在弹出的快捷方式中，选择删除符号菜单,然后 选择图面上的要删除的符号。替换符号:鼠标右键单击符号按钮,在弹出的快捷方式中，选择替换符号菜单,然后 选择图面上的被替换符号。回退:取消上步操作，相当于UNDO命令。比彳列:原理图上提供了三种比例：1、0.75、0.5,通常1和0.5比较常用，点比例按钮,比例值在三种数值间切换。旋转:原理图上提供了四种角度：0、90、180、270,点旋转按钮,角度值在四种数 值间切换。通常动态插入符号时，这个操作比较直观。索引:窗体最下面是索引列表，可以找到不同索引下的文件。方案设计在操作的过程中遵循左键确认,右键取消原则。第15页诚创科技WWW.DQSOFT COM CNI电气软件手册第3章原理图3.1 快速入门在学习软件之前，先观看系统提供的演示文件，可以最快的了解系统绘制原理图的方 法。3.2 原理图的组成原理图的绘制是很简单的，无非就是由线和符号，以及它们的标识（代号和线号）组 成，只不过有的原理图比较大，内容多，有的比较则简单。怎样快速完成原理图就要靠平 时的多练习。3.3 绘制原理图的方法绘制原理图的方法：在CCES中绘制原理图的方法是不是限定的，是灵活的。使用者应该掌握如何绘制符 号、回路线、端子、转换开关、功能单元、文字标注、以及怎样才能自动生成。至于先绘 制什么，再绘制什么，是不明确要求的。例如可以先绘制回路线，再绘制符号，也可以先 绘制符号，再连线，也可以线、符号、线的交替绘制。3.4 绘制原理图的注意事项（重要）缺省情况下，系统将SNAP间距设置为2.5,系统绘制原理图使用的步长也是2.5。系统绘制原理图的时候使用步长机制，即每绘制一条线，或插入一个符号，点都在2.5的 整数倍上（模数点）。这样绘制的图整齐美观。在使用AUTOCAD命令的时候，如移动，拷贝，拉伸等命令时，如果任意移动容易造成模数点偏移，所以在使用AUTOCAD命令的 时候，应该将F9捕捉模式打开（如果SNAP间距不是2.5将其设置为2.5,命令SNAP,回车，输入25）,这样保证所有的操作都在模数点上。平时的情况下，捕捉要打开，这 点尤其要注意。第16页c诚创科技WWW.DQSOFT COM CNI电气软件手册系统的回路线层名是“CIRCUITLINE，如果需要将线改变为系统承认的线层，就 将线层改变，（如将自己原来绘制的线改变为系统回路线）。3.5 绘制回路线的方法 3.5.1 方法一：菜单：原理4回路编辑功能描述：绘制出标准的基本原理图回路如果回路比较规则，整齐用这个方法可以快速绘制基本的回路:操作：正确的输入参数，点绘制按钮,放置在图上回路数目：确定回路行数行元件数：这个数越大，回路越宽，小则窄元件间距：通常10回路间距：通常10或15横向和竖向：确定回路绘制的方向，通常横向 母线：如果带母线，选择这个选项 绘制：将回路放置在图面上。第17页诚创科技WWW.DQSOFT COM CNI电气软件手册重点：回路数目好理解，有几条回路就输入相应的数目即可。行元件数，这个数字不需要太精确，输入大概数即可，因为可以用AUTOCAD的拉 伸(STRETCH)命令对回路宽度进行可视调整。元件间距通常10不用改动。回路间距的数字是与图形密切相关的。如果回路间距大，整个的原理图也大。可能就 需要绘制在图纸A2上，如果间距小A3可能就放得下。但是间距小就需要考虑文字之间 的交叉问题。实际上系统提供了两种经验模式：间距10以及小符号(0.5比例)：间距较小，所以符号也要用小符号，这样标注文字 不会交叉。对于一些扁平的符号如电阻，熔断器和连接片可以1：1的比例。间距15以及正常比例符号：间距适中，打印机对纸张没有限制，尽管使用这种模式。窗体上其它的功能：W凶用来绘制和删除回路线的，绘制与AUTOCAD的绘制线的方法相同。删除回 路线实际上是剪切线的方法。崖田用来绘制和删除接点的，绘制接点时，是在回路线的交叉点上绘制，如果没 有交叉点，则绘制不上，绘制后，交叉点处导通。删除接点后，导通处断开。拉伸回路，最实用的AUTOCAD命令，如果要在绘制好的回路中，插入一个新的 回路，或者宽度不够，都可以用这个方法先将回路拉伸，然后再继续设计。这个按钮会自 动设置捕捉模式。虫随时绘制母线的方法，输入母线名称，点按钮，动态插入母线，输入R可以控制 旋转方向。3.5.2 方法二：菜单：原理4辅助工具“水平回路组线菜单：原理4辅助工具“竖直回路组线菜单：原理4辅助工具“删除回路组线功能描述：如果设计者是习惯于先绘制符号的，那么用这个功能可以自动对符号进 行连接。第18页符号绘制好后，可以将符号两侧的边缘线也绘制出来，然后选择水平回路组线，将图 框起，系统自动连接回路线。删除回路组线用于将绘制好的线一次性删除。3.5.3 方法三：菜单：原理4通用设计见通用设计详解3.5.4 方法四：修改层，系统回路线层是“CIRCUITLINE”层，可以将其它层的线改为这个层，就 成为回路线。第19页c诚创科技WWW.DQSOFT COM CNI电气软件手册 3.6绘制符号 3.6.1 通用设计：菜单：原理4通用设计功能描述：绘制回路线，剪切回路线，插入符号，删除符号，替换符号，设置符号 比例，调整符号的插入方向。操作：绘制回路线：只要“通用设计”窗体出现，就是绘制回路线的状态了（缺省状态）。使用者可以认为LINE的命令启动了。线-符号-线交替绘制：绘制一段回路线时（还没结束），点符号按钮，符号顺着线的 方向插入到图面上，然后再画线，符号交替绘制。剪切回路线：点删线按钮,然后选择要剪切的回路线。插入符号：点符号按钮,如果当前状态不是画线，动态拖动出当前符号，插入到图面 上，如果当前状态是画线，符号自动放置在线端。截线插入符号：鼠标右键单击符号按钮,在弹出的快捷方式中，选择截线插入,选择 要截的线，线的交点处全部插入符号。删除符号：点删符按钮,然后点取要删除的符号。第20页电气软件手册替换符号：鼠标右键单击符号按钮,在弹出的快捷方式中，选择替换符号菜单,然后 选择图面上的被替换符号。回退：取消上步操作，相当于UNDO命令。比例：原理图上提供了三种比例：1、0.75、0.5,通常1和0.5比较常用，点比例按钮,比例值在三种数值间切换。旋转：原理图上提供了四种角度：0、90、180、270,点旋转按钮,角度值在四种数 值间切换。通常动态插入符号时，这个操作比较直观。索引：窗体最下面是索引列表，可以找到不同索引下的文件。通用设计在操作的过程中遵循左键确认，右键取消原则。是绘制原理图时最常用的功 能，能够独立完成将近80%的设计工作。第21页c诚创科技WWW.DQSOFT COM CNI电气软件手册 3.7绘制端子菜单：原理心端子设计功能描述：与端子相关的各种功能二Lol 凶-绘制-直径：而匚二注截线r单点I冬 区域广线端绘制|删除端司合并方4标注-一卜|标注高度：|2 5调整位置卅赊标注隹续标用标注|首字|起始尾字|递增1端子类型：T治代表是端子排的端子（系统称为可拆卸端子），代表上端子排的端子（有这个 端子的回路将上端子排）。其他三种（两个圆形一个方型）代表元件的端子（接线端子），标注的内容如1、2 代表元件的端子号。通常是功能单元或转换开关的组成部分。绘制时首先选择要绘制端子的类型。绘制圆形端子的四种方法：四种：截线，单点，线端和区域。截线：用一条直线截一组线，所有交点处绘制端子。单点：动态插入端子。线端：在线的端点处插入端子区域：在一组线的交点处插入端子。第22页诚创科技WWW.DQSOFT COM CNI电气软件手册最常用的方法是“截线”和“单点”绘制方形端子的方法：当选中方形端子的时候，对话框提供“上”“下”“左”“右”四种引线方式可供选 择。在绘制原理图的时候，这些选项是被忽略的，这些选项主要用在制作逻辑图块时使用。分别代表端子标注文字的方向，“左”代表标注的文字写在左边，输入数量，点绘制按钮。删除端子：点删除端子按钮,然后选择图面上的端子，系统会自动将断线处连接。合并方端：点合并方端按钮,然后选择两个相临的方形端子，该两个端子合并为一个 大端子。端子标注操作：标注:选择图面上端子，然后分别输入端子上的文字。连续标注:输入首字，尾字，起始数字，递增数字，然后选择图面上的一组端子，系 统按照次序将端子标注快速标出，如1,2,n等。删除标注:点删除按钮，然后选择图面上端子，端子文字清空。调整位置:先选择方向键，然后选择图面上端子，统一将图面上的端子标注文字调整 到相对应的位置，该功能只对圆形端子有效。第23页c诚创科技WWW.DQSOFT COM CNI电气软件手册 3.8功能单元菜单：原理心功能单元 功能描述：定义复杂元件InJ xlI功能单元定义功能单司 更改单元代号取消单元定义删除功能单元转换开关-绘制转换开关|删除转换开关单元-加入单元设备移除单元设备解释：一个复杂元件内部是复杂的，要在原理图上表示出来就太麻烦了。通常在原理上只是 将端子和局部的内部结构绘制出来。那些微机保护装置就是典型的例子。系统提供了功能 单元的方法，将图面上的元素和端子指定为某个复杂元件的内部元素，定义成元件内部的 元素是不接线的，对外是通过端子来连接的。复杂元件的绘制与普通的原理图绘制没有什 么区别，该怎么做，就怎么做。通过定义的方式与其它设备区分。第24页诚创科技WWW.DQSOFT COM CNI电气软件手册系统自动识别两种方式的功能单元，端子与外部连接或带脚号的符号与外部连接，完 全能够解决插件问题。操作：定义功能单元：点定义功能单元按钮,输入功能单元名称（就是设备代号），然后系 统提示绘制一条封闭的线框，系统将会将线框所包围的元素，如线，符号等全部定义为复 杂元件内部的元素。这些元素是不对外接线的。绘制封闭线框时，如果起始点和末点重合，定义过程结束。线框可以是矩形，也可以 是其他形状，但线不要有交叉。线框可以穿过端子，也可以在端子外侧绘制，但应该距离 端子尽量近一些。最后系统提示选择线框线型，可以有四种线型可选，按照公司的标准选 择即可。端子和外部连接的线，一定不要定义成内部的线。当点中功能单元的元素时，这些图元变成了一个整体，很直观，便于检查定义的是否 正确。更改单元代号：点更改单元代号按钮,点取要更改名称的功能单元元素，然后输入新 的名称。取消单元定义：点取消单元定义按钮,选择功能单元，当前的单元取消。删除功能单元：点删除功能单元按钮,选择功能单元，当前的单元所有元素均被删除。线路会自动恢复。加入单元设备：单元已经定义过了，但是又临时绘制了端子，将新的元素加入到已经 存在的单元中。点加入单元设备按钮,输入要加入的功能单元，然后选择新的设备。移除单元设备：点移除单元设备按钮,选择要移除的图元，将内部设备定义为柜外。第25页诚创科技WWW.DQSOFT COM CNI电气软件手册功能单元的编辑操作：通常功能单元在图面上显示为一个整体，主要是为了正确的显示图的逻辑关系。如果 要为了编辑功能单元的图元，如对某个端子进行修改，修改一些文字等，那么可以使功能 单元变成离散状态。将PICKSTYLE系统变量设置为0；或者按CTRL+A快捷键，在AUTOCAD R2000 以上版本中，快捷键可能是CTRL+A或CTRL+H,这取决于系统的快捷方式的设置。修 改完成后，最好将单元的状态还原，也是CTRL+A(H)o第26页诚创科技WWW.DQSOFT COM CNI电气软件手册 3.9转换开关菜单：原理弓功能单元 功能描述：绘制转换开关转换开关:可以将转换开关理解成一个特殊的功能单元，因此给并入到功能单元内了。在绘制原理图时，如需要绘制转换开关，在绘制的位置先预留空间，线不要删除。点转换开关按钮,输入名称，然后系统提示输入一条线起点和末点，在线与回路相交 处将插入转换开关，分别输入档数，是否保留线，和端子序号，最后输入档点。保留线的含义是：通常与线相交的回路都插入转换开关端子，而保留线不插入端子，将这些回路就定义成保留线，可以实际操作体会一下。删除转换开关:同删除功能单元。第27页c诚创科技WWW.DQSOFT COM CNI电气软件手册3.10 代号标注菜单：原理。代号标注点手工标注按钮，点取符号组，可多选，系统用红色的圆圈提示当前的符号，输入当 前符号的代号。最常用的符号标注方式。3.10.2 提示标注：点选择设备按钮,选择标注的符号，系统将符号可能的代号名称显示在列表上。如果 列表上存在该设备名称，直接双击该项即可。也可以直接输入设备代号，按回车键即可,如果列表上存在该设备名称，就可以不用键盘了。3.10.3 快速复制相同代号：代号匹配：如果代号与其他符号相同，用这个功能可以快速复制代号。点代号匹配按 钮，点取符号源（要继承的代号的符号），然后选择要匹配代号的符号。可以一次快速对 多个符号进行处理。3.10.4 删除标注：删除标注：点删除标注按钮,点取要删除标注的符号，可多选。第28页电气软件手册3.11 线号标注菜单：原理心线号标注 功能描述：输入线号3.11.1 区域标注：将回路全部选中，然后系统自动计算哪些是回路，然后提示设计人员输入回路号，系 统选择位置标注。3.11.2 截线标注：用一条线截回路线，再相交位置上方标注回路线。这两种方法的区别就是区域标注是系统自动计算并标注的而截线标注则是自己指定要标 注的线 3.11.3 代号显示/隐藏 线号显示/隐藏：控制代号和线号的显示和隐藏。3.11.4 比较：区域标注是系统自动计算并标注的而截线标注则是自己指定要标注的线截线标注可 以很好的控制回路标注的位置，区域标注可以直观快速的标注线号。建议用区域标注的方 法。标注的线号文字是可以用AUTOCAD命令移动。第29页c诚创科技WWW.DQSOFT COM CNI电气软件手册3.12 型规选择菜单：原理。型规选择功能描述：是自动生成和材料表的基础，将原理图上的设备与实际的元件相关联。例如QF是什么元件，1LD是什么元件，通过这个功能将原理图上的设备与实际设备相关 联。选型 关联除|r俣留原来的型号视格名称|确定 取消1二次元件列表X谈备代号!元件型号元件规格FU2IF5-2.5RD/6A熔断FU3JP5-2.5BP/6A熔断FU4JF5-2.5RD/6A熔断FU5JP5-2.5RD/6A熔断FU6JT5-2.5RD/6A爆断FU7JF5-2.5RB/6A熔断HL140WAC220y白炽.HL240WAC220V白炽.型号|JF5-2.5RD/6AHRAD11220V信号.HWAD11220V信号.规格KAJZC1-44中间.名称|熔断器修改型规KA2JZC1-44中间、KKLW2-Z-la,4,6a,20/F转换1UGL-15电压.单选单改一个多选多改）2LJGL-15电压,PA42L6-A电流.L-L.中间的列表是所有原理图上的设备，柜外设备可以不用选型：3.12.1 选择要变更的元件：在元件列表中单击要选择的元件，相同的元件可以一起选择（在键盘上按住Ctr键+列表项，或Shift+鼠标十列表项）3.12.2 选型：点选型按钮：进入元件库，选择好元件后，确定。进入元件库后，通常用元件过滤的 方式查找元件，这样是最快速的。如果没有，那就需要添加新的元件了3.12.3 关联清除：将已经选择清除第30页诚创科技WWW.DQSOFT COM CNI电气软件手册3.12.4 选项：保留原来的型号规格名称：如果这项选中，元件的型号规格名称都不变，而只改变逻辑图。3.12.5 修改型号、规格、名称：从元件库里调出的元器件可以只是近似的，接线图正确就可以了。用修改型规的方法 可以输入元件实际的型号规格名称。建议：应该在这里明确的指定元件实际的型号和规格。这样在生成材料表和自动生成 的时候，都可以保留正确的信息。第31页c诚创科技WWW.DQSOFT COM CNI电气软件手册3.13 材料表菜单：原理心材料表 功能描述：绘制材料表出材料表之前，应先做型规选择，否则将出一个空表。型规选择之后，系统将自动生成材料表。如果要分屏出材料表，那么应做柜体设计（接线图菜单），将元件放入不同的 屏内。选择全部范围，将出整个图的材料表，选择分屏统计，则分屏出材料表。格式:定义材料表的格式，很少用。复制:复制当前行数据。粘贝占:在当前行粘贴复制的数据。添加一行:在当前行插入空的行。删除一行:删除当前行。重新生成:全部重新生成材料表，有两种方式可以选择，全部和分屏。确定:绘制材料表。次序:通过拖动列表项可以改变上下次序。导出:可以将材料表数据导出到EXCEL文件或文本文件。第32页JZ 诚创科技EWWW.DQSOFT COM CNI3.14 端号编辑电气软件手册菜单：原理心端号编辑功能描述：绘制符号的端号（脚号）控制接线图准确率的重要功能，如果要自动生成，强烈建议用这个功能对元件端号进 行设计。首先生成元件端号，然后将未标注端号的元件补齐，然后检查。3.14.1 自动生成元件脚号：先选择生成类型，有两种类型：全部和保留设计。如果是全部生成，将按照系统的规 则全部重新生成元件端号，保留设计生成则保留原来的设计，只生成新设备的端号，保留 设计是缺省条件，一般不用改。点生成按钮，系统生成能够计算的所有端子号。3.14.2 强制标注：很多元件的逻辑十分复杂，系统无法自动生成，这时需要人为的补充，点强制标注按 钮，选择符号，依照提示输入端号。第33页诚创科技WWW.DQSOFT COM CNI电气软件手册3.14.3 端号逻辑检查:检查端号是否符合逻辑，将不符合在列表中显示出来，可以检查未标的，逻辑不是很 匹配等等。系统的检查是建设性的，设计者可以忽略。逻辑检查不仅可以检查，而且可以 标注端号，完全可以取代强制标注功能，是手工标注端号的另外一个方法，而且这种方法 更加直观，因为它可以查看到元件有哪些逻辑已经使用，哪些未使用，逻辑图是怎样的，快速找到元件。使用过的逻辑，用灰色表示，有问题的逻辑用红色表示。标注端号用类似 这样12组织端号。在设备列表中选择要标注的设备，在标注按钮左侧的编辑框内输入类似格式“12”，点标注，就可以标注脚号了。点倒序按钮，编辑框内的文字会变成“2 1”，即与原来的 相反。拾取按钮可以直接选取图面上的设备进行编辑。右侧的逻辑列表中，如果逻辑文字颜色发灰，则表示该逻辑已经使用了，发黑表示可 以使用。第34页诚创科技WWW.DQSOFT COM CNI电气软件手册3.14.4 删除脚号：有三种类型的删除方式：全部、选择、无效。如果是全部删除，将删除所有的符号的 端号，选择删除，只删除由设计人员选定的符号的端号，无效删除删除那些不符合逻辑关 3.14.5 显示/隐藏/选择显示：控制端号的显示与部分显示。第35页c诚创科技WWW.DQSOFT COM CNI电气软件手册3.15 断点检查菜单：原理心断点检查功能描述：检查当前原理图虚接的部分检查:点检查按钮,如果当前图有虚接的部分，在列表中显示该虚接项。双击该项,屏幕直接切换到有问题处。查看:系统切换图面到有虚接的部分。清空:清空当前列表。如果掌握了系统绘制原理图的方法，一般不会有虚接的。第36页诚创科技WWW.DQSOFT COM CNI电气软件手册3.16 回路检查菜单：原理心回路检查功能描述：回路检查，能够帮助用户检查当前回路的连接和回路线号的标注是否有 遗漏或重复等，而且可以边检查边标注线号。检查：提示某一回路标了两个以上的线号。提示回路未标线号。提示某一回路连了两根以上的小母线。输入字母E可以中途退出这个操作。注：回路检查是一个很重要的功能，用户需要仔细查对原理图的连线，如果发现有些回 路应当连在一起，而检查时却分开了，在命令退出以后则应仔细查看该处回路分开的 原因（通常有回路线重叠、相交回路未画接点等原因造成）。回路的连接、线号的标 注正确与否对自动生成接线图来说直接关系到生成结果的正确性，在修改回路以后还 应当复查，直到认为正确为止。有两种情况必须改正：1.同一回路标了多个线号；2.同一回路连了多个母线。第37页c诚创科技WWW.DQSOFT COM CNI电气软件手册3.17 回路查找菜单：原理心回路查找功能描述：一是查找回路，二是查看回路都连接了哪些设备。双击列表中的回路，或在列表中选择某回路后单击查找按钮，屏幕立即缩放到要查 找的回路的位置，并将该回路用红色突出表示。子项列出了回路连接的设备。检查线有用，如果发现有些设备接线图就是连接不上，如1LD：2就是连不上，那么 打开这个功能，看那个回路连接设备是否有1LD：2,有连接说明，原理是正确的，问题 出在接线图，如果那个回路连接设备没有1LD：2,说明原理有问题，要查原理。第38页c诚创科技WWW.DQSOFT COM CNI电气软件手册3.18 元件匹配检查菜单：原理心元件匹配检查功能描述：检查原理图上的元件和实际关联的元件的对应逻辑关系例如原理图上元件1LD绘制了一个灯的符号，而在选型（型规选择）的时候，选择了 一个互感器的元件。那么匹配检查将会提示设计者1LD元件选择的有问题，也就是不匹配。如果不匹配，系统将找不到元件的端号，无法正确的接线。实际上就是检查原理图上的元 件和实际关联的元件的对应逻辑关系。匹配检查可以帮助用户检查出以下类型的逻辑问题：元件未选型。（柜外设备可以不选型）元件选型的元件在元件库中不存在。某功能单元或转换开关的端子未标号。元件所标注的端子号在接线图中不存在。元件所画符号与元件库中的逻辑关系不对应。如果没有任何错误，则提
