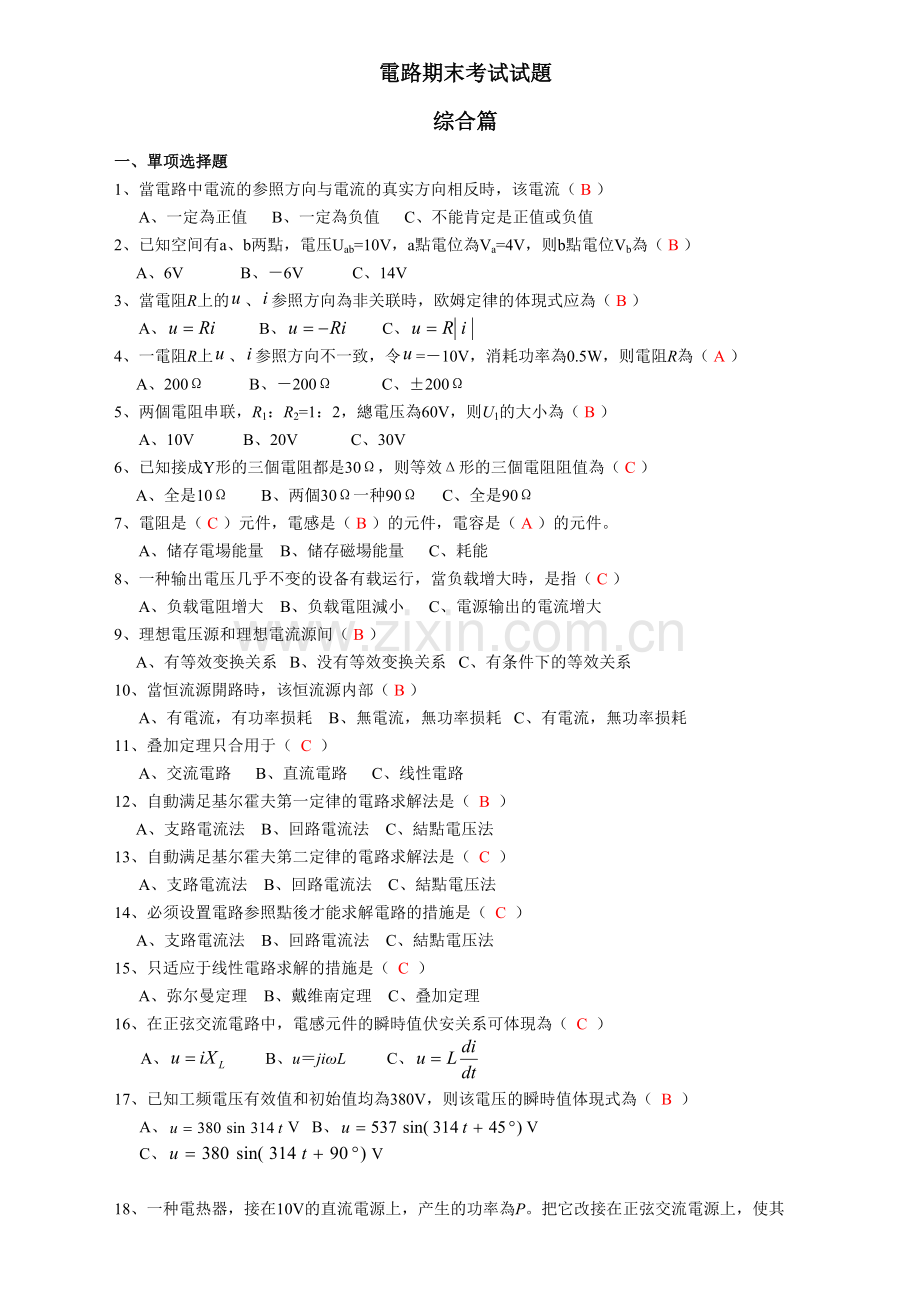

電路期末考试试題
综合篇
一、單项选择題
1、當電路中電流的参照方向与電流的真实方向相反時，该電流（ B ）
A、一定為正值 B、一定為负值 C、不能肯定是正值或负值
2、已知空间有a、b两點，電压Uab=10V，a點電位為Va=4V，则b點電位Vb為（ B ）
A、6V B、－6V C、14V
3、當電阻R上的、参照方向為非关联時，欧姆定律的体現式应為（ B ）
A、 B、 C、
4、一電阻R上、参照方向不一致，令=－10V，消耗功率為0.5W，则電阻R為（ A ）
A、200Ω B、－200Ω C、±200Ω
5、两個電阻串联，R1：R2=1：2，總電压為60V，则U1的大小為（ B ）
A、10V B、20V C、30V
6、已知接成Y形的三個電阻都是30Ω，则等效Δ形的三個電阻阻值為（ C ）
A、全是10Ω B、两個30Ω一种90Ω C、全是90Ω
7、電阻是（ C ）元件，電感是（ B ）的元件，電容是（ A ）的元件。
A、储存電場能量 B、储存磁場能量 C、耗能
8、一种输出電压几乎不变的设备有载运行，當负载增大時，是指（ C ）
A、负载電阻增大 B、负载電阻減小 C、電源输出的電流增大
9、理想電压源和理想電流源间（ B ）
A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系
10、當恒流源開路時，该恒流源内部（ B ）
A、有電流，有功率损耗 B、無電流，無功率损耗 C、有電流，無功率损耗
11、叠加定理只合用于（ C ）
A、交流電路 B、直流電路 C、线性電路
12、自動满足基尔霍夫第一定律的電路求解法是（ B ）
A、支路電流法 B、回路電流法 C、結點電压法
13、自動满足基尔霍夫第二定律的電路求解法是（ C ）
A、支路電流法 B、回路電流法 C、結點電压法
14、必须设置電路参照點後才能求解電路的措施是（ C ）
A、支路電流法 B、回路電流法 C、結點電压法
15、只适应于线性電路求解的措施是（ C ）
A、弥尔曼定理 B、戴维南定理 C、叠加定理
16、在正弦交流電路中，電感元件的瞬時值伏安关系可体現為（ C ）
A、 B、u＝jiωL C、
17、已知工频電压有效值和初始值均為380V，则该電压的瞬時值体現式為（ B ）
A、V B、V
C、V

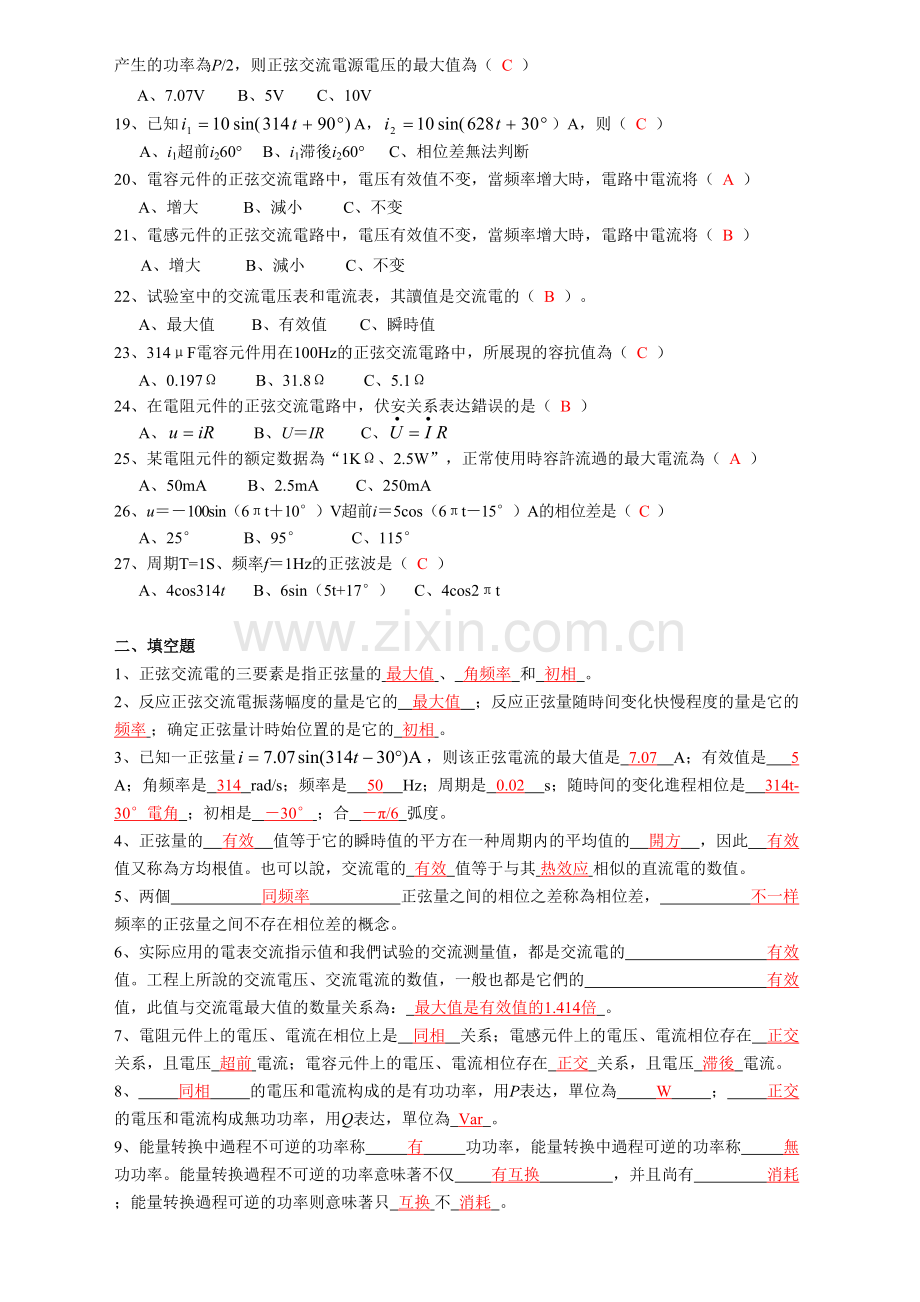

18、一种電热器，接在10V的直流電源上，产生的功率為P。把它改接在正弦交流電源上，使其产生的功率為P/2，则正弦交流電源電压的最大值為（ C ）
A、7.07V B、5V C、10V
19、已知A，）A，则（ C ）
A、i1超前i260° B、i1滞後i260° C、相位差無法判断
20、電容元件的正弦交流電路中，電压有效值不变，當频率增大時，電路中電流将（ A ）
A、增大 B、減小 C、不变
21、電感元件的正弦交流電路中，電压有效值不变，當频率增大時，電路中電流将（ B ）
A、增大 B、減小 C、不变
22、试验室中的交流電压表和電流表，其讀值是交流電的（ B ）。
A、最大值 B、有效值 C、瞬時值
23、314μF電容元件用在100Hz的正弦交流電路中，所展現的容抗值為（ C ）
A、0.197Ω B、31.8Ω C、5.1Ω
24、在電阻元件的正弦交流電路中，伏安关系表达錯误的是（ B ）
A、 B、U＝IR C、
25、某電阻元件的额定数据為“1KΩ、2.5W”，正常使用時容許流過的最大電流為（ A ）
A、50mA B、2.5mA C、250mA
26、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（ C ）
A、25° B、95° C、115°
27、周期T=1S、频率f＝1Hz的正弦波是（ C ）
A、4cos314t B、6sin（5t+17°） C、4cos2πt

二、填空題
1、正弦交流電的三要素是指正弦量的 最大值 、 角频率 和 初相 。
2、反应正弦交流電振荡幅度的量是它的 最大值 ；反应正弦量随時间变化快慢程度的量是它的 频率 ；确定正弦量计時始位置的是它的 初相 。
3、已知一正弦量，则该正弦電流的最大值是 7.07 A；有效值是 5 A；角频率是 314 rad/s；频率是 50 Hz；周期是 0.02 s；随時间的变化進程相位是 314t-30°電角 ；初相是 －30° ；合 －π/6 弧度。
4、正弦量的 有效 值等于它的瞬時值的平方在一种周期内的平均值的 開方 ，因此 有效 值又称為方均根值。也可以說，交流電的 有效 值等于与其 热效应 相似的直流電的数值。
5、两個 同频率 正弦量之间的相位之差称為相位差， 不一样 频率的正弦量之间不存在相位差的概念。
6、实际应用的電表交流指示值和我們试验的交流测量值，都是交流電的 有效 值。工程上所說的交流電压、交流電流的数值，一般也都是它們的 有效 值，此值与交流電最大值的数量关系為： 最大值是有效值的1.414倍 。
7、電阻元件上的電压、電流在相位上是 同相 关系；電感元件上的電压、電流相位存在 正交 关系，且電压 超前 電流；電容元件上的電压、電流相位存在 正交 关系，且電压 滞後 電流。
8、 同相 的電压和電流构成的是有功功率，用P表达，單位為 W ； 正交 的電压和電流构成無功功率，用Q表达，單位為 Var 。
9、能量转换中過程不可逆的功率称 有 功功率，能量转换中過程可逆的功率称 無 功功率。能量转换過程不可逆的功率意味著不仅 有互换 ，并且尚有 消耗 ；能量转换過程可逆的功率则意味著只 互换 不 消耗 。
10、正弦交流電路中，電阻元件上的阻抗= R ，与频率 無关 ；電感元件上的阻抗= XL ，与频率 成正比 ；電容元件上的阻抗= XC ，与频率 成反比 。

第1章 试題库
一、填空題
1、与正弦量具有一一對应关系的复数電压、复数電流称之為 相量 。最大值 相量 的模對应于正弦量的 最大 值，有效值 相量 的模對应正弦量的 有效 值，它們的幅角對应正弦量的 初相 。
2、單一電阻元件的正弦交流電路中，复阻抗Z= R ；單一電感元件的正弦交流電路中，复阻抗Z= jXL ；單一電容元件的正弦交流電路中，复阻抗Z= －jXC ；電阻電感相串联的正弦交流電路中，复阻抗Z= R＋jXL ；電阻電容相串联的正弦交流電路中，复阻抗Z= R－jXC ；電阻電感電容相串联的正弦交流電路中，复阻抗Z= R＋j（XL－XC） 。
3、單一電阻元件的正弦交流電路中，复导纳Y= G ；單一電感元件的正弦交流電路中，复导纳Y= －jBL ；單一電容元件的正弦交流電路中，复导纳Y= jBC ；電阻電感電容相并联的正弦交流電路中，复导纳Y= G＋j(BC－BL) 。
4、按照各個正弦量的大小和相位关系用初始位置的有向线段画出的若干個相量的图形，称為 相量 图。
5、相量分析法，就是把正弦交流電路用相量模型来表达，其中正弦量用 相量 替代，R、L、C電路参数用對应的 复阻抗 表达，则直流電阻性電路中所有的公式定律均合用于對相量模型的分析，只是计算形式以 复数 运算替代了代数运算。
6、有效值相量图中，各相量的线段長度對应了正弦量的 有效 值，各相量与正向实轴之间的夹角對应正弦量的 初相 。相量图直观地反应了各正弦量之间的 数量 关系和 相位 关系。
7、 電压 三角形是相量图，因此可定性地反应各電压相量之间的 数量 关系及相位关系， 阻抗 三角形和 功率 三角形不是相量图，因此它們只能定性地反应各量之间的 数量 关系。
8、R、L、C串联電路中，電路复阻抗虚部不小于零時，電路呈 感 性；若复阻抗虚部不不小于零時，電路呈 容 性；當電路复阻抗的虚部等于零時，電路呈 阻 性，此時電路中的總電压和電流相量在相位上呈 同相 关系，称電路发生串联 谐振 。
9、R、L、C并联電路中，電路复导纳虚部不小于零時，電路呈 容 性；若复导纳虚部不不小于零時，電路呈 感 性；當電路复导纳的虚部等于零時，電路呈 阻 性，此時電路中的總電流、電压相量在相位上呈 同相 关系，称電路发生并联 谐振 。
10、R、L串联電路中，测得電阻两端電压為120V，電感两端電压為160V，则電路總電压是 200 V。
11、R、L、C并联電路中，测得電阻上通過的電流為3A，電感上通過的電流為8A，電容元件上通過的電流是4A，總電流是 5 A，電路呈 感 性。
12、复功率的实部是 有功 功率，單位是 瓦 ；复功率的虚部是 無功 功率，單位是 乏尔 ；复功率的模對应正弦交流電路的 视在 功率，單位是 伏安 。

二、單项选择題
1、標有额定值為“220V、100W”和“220V、25W”白炽灯两盏，将其串联後接入220V工频交流電源上，其亮度状况是（ B ）
A、100W的灯泡较亮 B、25W的灯泡较亮 C、两只灯泡同样亮
2、在RL串联的交流電路中，R上端電压為16V，L上端電压為12V，则總電压為（ B ）
A、28V B、20V C、4V
3、R、L串联的正弦交流電路中，复阻抗為（ C ）
A、 B、 C、
4、已知電路复阻抗Z＝（3－j4）Ω，则该電路一定呈（ B ）
A、感性 B、容性 C、阻性
5、電感、電容相串联的正弦交流電路，消耗的有功功率為（ C ）
A、UI B、I2X C、0
A1
A2
A3
u
C
L
R
6、在右图所示電路中，R＝XL＝XC，并已知安培表A1的讀数為3A，则安培表A2、A3的讀数应為（ C ）
A、1A、1A B、3A、0A C、4.24A、3A
7、每只曰光灯的功率因数為0.5，當N只曰光灯相并联時，總的功率因数（ C ）；若再与M只白炽灯并联，则總功率因数（ A ）
A、不小于0.5 B、不不小于0.5 C、等于0.5
8、曰光灯電路的灯管電压与镇流器两端電压和電路總電压的关系為（ B ）
A、两電压之和等于總電压 B、两電压的相量和等于總電压

第2章 试題库
一、填空題
1、在具有L、C的電路中，出現總電压、電流同相位，這种現象称為 谐振 。這种現象若发生在串联電路中，则電路中阻抗 最小 ，電压一定期電流 最大 ，且在電感和電容两端将出現 過電压 ；该現象若发生在并联電路中，電路阻抗将 最大 ，電压一定期電流则 最小 ，但在電感和電容支路中将出現 過電流 現象。
2、谐振发生時，電路中的角频率 ， 。
3、串联谐振電路的特性阻抗 ，品质因数Q = ω0L/R 。
4、理想并联谐振電路谐振時的阻抗 ∞ ，總電流等于 0 。
5、实际应用中，并联谐振電路在未接信号源時，電路的谐振阻抗為電阻R，接入信号源後，電路谐振時的阻抗变為 R//RS ，電路的品质因数也由 R/ω0L 而变為 R//RS/ω0L ，從而使并联谐振電路的选择性变 差 ，通频带变 宽 。
6、交流多参数的電路中，负载获取最大功率的条件是 ；负载上获取的最大功率 。
7、谐振電路的应用，重要体目前用于 信号的选择 ，用于 元器件的测量 和用于 提高功率的传播效率 。
8、品质因数越 大 ，電路的 选择 性越好，但不能無限制地加大品质因数，否则将导致 通频带 变窄，致使接受信号产生失真。

二、單项选择題
1、RLC并联電路在f0時发生谐振，當频率增長到2f0時，電路性质呈（ B ）
A、電阻性 B、電感性 C、電容性
2、处在谐振状态的RLC串联電路，當電源频率升高時，電路将展現出（ B ）
A、電阻性 B、電感性 C、電容性
3、下列說法中，（ A ）是對的的。
A、串谐時阻抗最小 B、并谐時阻抗最小 C、電路谐振時阻抗最小
4、下列說法中，（ B ）是不對的的。
A、并谐時電流最大 B、并谐時電流最小 C、理想并谐時總電流為零
5、发生串联谐振的電路条件是（ C ）
A、 B、 C、
6、正弦交流電路中，负载上获得最大功率的条件是（ C ）
A、 B、 C、

第3章 试題库
一、填空題
1、當流過一种线圈中的電流发生变化時，在线圈自身所引起的電磁感应現象称 自感 現象，若本线圈電流变化在相邻线圈中引起感应電压，则称為 互感 現象。
2、當端口電压、電流為 关联 参照方向時，自感電压取正；若端口電压、電流的参照方向 非关联時 ，则自感電压為负。
3、互感電压的正负与電流的 方向 及 同名 端有关。
4、两個具有互感的线圈顺向串联時，其等效電感為 L=L1+L2+2M ；它們反向串联時，其等效電感為 L=L1+L2－2M 。
5、两個具有互感的线圈同侧相并時，其等效電感為 ；它們异侧相并時，其等效電感為 。
6、理想变压器的理想条件是：①变压器中無 损耗 ，②耦合系数K= 1 ，③线圈的 自感 量和 互感 量均為無穷大。理想变压器具有变换 電压 特性、变换 電流 特性和变换 阻抗 特性。
7、理想变压器的变压比n= U1/U2 ，全耦合变压器的变压比n= 。
8、當实际变压器的 损耗 很小可以忽视時，且耦合系数K= 1 時，称為 全耦合 变压器。這种变压器的 電感 量和 互感 量均為有限值。
9、空芯变压器与信号源相连的電路称為 初级 回路，与负载相连接的称為 次级 回路。空芯变压器次级對初级的反射阻抗Z1r= ω2M2/Z22 。
10、理想变压器次级负载阻抗折合到初级回路的反射阻抗Z1n= n2ZL 。

二、單项选择題
1、符合全耦合、参数無穷大、無损耗3個条件的变压器称為（ B ）
A、空芯变压器 B、理想变压器 C、实际变压器
2、线圈几何尺寸确定後，其互感電压的大小正比于相邻线圈中電流的 （ C ）
A、大小 B、变化量 C、变化率
3、两互感线圈的耦合系数K=（ B ）
A、 B、 C、
4、两互感线圈同侧相并時，其等效電感量L同=（ A ）
A、 B、 C、
5、两互感线圈顺向串联時，其等效電感量L顺=（ C ）
A、 B、 C、
6、符合無损耗、K=1和自感量、互感量均為無穷大条件的变压器是（ A ）
A、理想变压器 B、全耦合变压器 C、空芯变压器
7、反射阻抗的性质与次级回路總阻抗性质相反的变压器是（ C ）
A、理想变压器 B、全耦合变压器 C、空芯变压器
8、符合無损耗、K=1和自感量、互感量均為有限值条件的变压器是（ B ）
A、理想变压器 B、全耦合变压器 C、空芯变压器

第4章 试題库
一、填空題
1、三相電源作Y接時，由各相首端向外引出的输電线俗称 火 线，由各相尾端公共點向外引出的输電线俗称 零 线，這种供電方式称為 三相四线 制。
2、火线与火线之间的電压称為 线 電压，火线与零线之间的電压称為 相 電压。電源Y接時，数量上Ul 1.732 Up；若電源作Δ接，则数量上Ul 1 Up。
3、火线上通過的電流称為 线 電流，负载上通過的電流称為 相 電流。當對称三相负载作Y接時，数量上Il 1 Ip；當對称三相负载Δ接，Il 1.732 Ip。
4、中线的作用是使 不對称 Y接负载的端電压继续保持 對称 。
5、對称三相電路中，三相總有功功率P= 3UpIpcosφ ；三相總無功功率Q= 3UpIpsinφ ；三相總视在功率S= 3UpIp 。
6、對称三相電路中，由于 中线電流IN =0，因此各相電路的计算具有独立性，各相 電流電压 也是独立的，因此，三相電路的计算就可以归結為 一相 来计算。
7、若 三角 接的三相電源绕组有一相不慎接反，就會在发電机绕组回路中出現，這将使发電机因 過热 而烧损。
8、我們把三個 最大值 相等、 角频率 相似，在相位上互差 120 度的正弦交流電称為 對称 三相交流電。
9、當三相電路對称時，三相瞬時功率之和是一种 常量 ，其值等于三相電路的 有功 功率，由于這种性能，使三相電動机的稳定性高于單相電動机。
10、测量對称三相電路的有功功率，可采用 二瓦计 法，假如三相電路不對称，就不能用 二瓦计 法测量三相功率。
二、單项选择題
1、某三相四线制供電電路中，相電压為220V，则火线与火线之间的電压為（ C ）
A、220V B、311V C、380V
2、在電源對称的三相四线制電路中，若三相负载不對称，则该负载各相電压（ B ）
A、不對称 B、仍然對称 C、不一定對称
3、三相對称交流電路的瞬時功率為（ B ）
A、一种随時间变化的量 B、一种常量，其值恰好等于有功功率 C、0
4、三相发電机绕组接成三相四线制，测得三個相電压UA＝UB＝UC＝220V，三個线電压UAB＝380V，UBC＝UCA＝220V，這阐明（ C ）
A、A相绕组接反了 B、B相绕组接反了 C、C相绕组接反了
5、某對称三相電源绕组為Y接，已知V，當t=10s時，三個线電压之和為（ B ）
A、380V B、0V C、380/V
6、某三相電源绕组连成Y時线電压為380V，若将它改接成Δ形，线電压為（ C ）
A、380V B、660V C、220V
7、已知的對称纯電容负载作Δ接，与對称三相電源相接後测得各线電流均為10A，则三相電路的视在功率為（ A ）
A、1800VA B、600VA C、600W
8、测量三相交流電路的功率有诸多措施，其中三瓦计法是测量（ C ）電路的功率。
A、三相三线制電路 B、對称三相三线制電路 C、三相四线制電路
9、三相四线制電路，已知A，A，A，则中线電流為（ B ）
A、10A B、0A C、30A
10、三相對称電路是指（ C ）
A、電源對称的電路 B、负载對称的電路 C、電源和负载均對称的電路
第5章 试題库
一、填空題
1、 暂 态是指從一种 稳 态過渡到另一种 稳 态所經历的過程。
2、换路定律指出：在電路发生换路後的一瞬间， 電感 元件上通過的電流和 電容 元件上的端電压，都应保持换路前一瞬间的原有值不变。
3、换路前，動态元件中已經储有原始能量。换路時，若外鼓励等于 零 ，仅在動态元件 原始能量 作用下所引起的電路响应，称為 零输入 响应。
4、只具有一种 動态 元件的電路可以用 一阶微分 方程進行描述，因而称作一阶電路。仅由外鼓励引起的電路响应称為一阶電路的 零状态 响应；只由元件自身的原始能量引起的响应称為一阶電路的 零输入 响应；既有外鼓励、又有元件原始能量的作用所引起的電路响应叫做一阶電路的 全 响应。
5、一阶RC電路的時间常数τ = RC ；一阶RL電路的時间常数τ = L/R 。時间常数τ的取值决定于電路的 构造 和 電路参数 。
6、一阶電路全响应的三要素是指待求响应的 初始 值、 稳态 值和 時间常数 。
7、二阶電路過渡過程的性质取决于電路元件的参数。當電路发生非振荡過程的“過阻
尼状态時，R > ；當電路出現振荡過程的“欠阻尼”状态時，R < ；當電路為临界非振荡過程的“临界阻尼”状态時，R = ；R=0時，電路出現
等幅 振荡。
8、在電路中，電源的忽然接通或断開，電源瞬時值的忽然跳变，某一元件的忽然接入或被移去等，统称為 换路 。
9、换路定律指出：一阶電路发生的路時，状态变量不能发生跳变。该定律用公式可表达為 iL(0+)= iL(0-) 和 uC(0+)= uC(0-) 。
10、由時间常数公式可知，RC一阶電路中，C一定期，R值越大過渡過程進行的時间就越 長 ；RL一阶電路中，L一定期，R值越大過渡過程進行的時间就越 短 。
二、單项选择題
1、動态元件的初始储能在電路中产生的零输入响应中（ B ）
A、仅有稳态分量 B、仅有暂态分量 C、既有稳态分量，又有暂态分量
2、在换路瞬间，下列說法中對的的是（ A ）
A、電感電流不能跃变 B、電感電压必然跃变 C、電容電流必然跃变
3、工程上认為R＝25Ω、L=50mH的串联電路中发生暂态過程時将持续（ C ）
A、30～50ms B、37.5～62.5ms C、6～10ms
4、图3.4電路换路前已达稳态，在t=0時断開開关S，则该電路（ C ）
图3.4
S
(t=0)
R1
L
＋
US
－
R2
A、電路有储能元件L，要产生過渡過程
B、電路有储能元件且发生换路，要产生過渡過程
C、由于换路時元件L的電流储能不发生变化，因此该電路不产生過渡過程。
图3.5
R
＋
US
－
C
5、图3.5所示電路已达稳态，現增大R值，则该電路（ B ）
A、由于发生换路，要产生過渡過程
B、由于電容C的储能值没有变，因此不产生過渡過程
C、由于有储能元件且发生换路，要产生過渡過程
6、图3.6所示電路在開关S断開之前電路已达稳态，若在t=0時将開关S断開，则電路中L上通過的電流為（ A ）
图3.6
S
(t=0)
10mH
＋
10V
－
5Ω
10μF
A、2A
B、0A
C、－2A
7、图3.6所示電路，在開关S断開時，電容C两端的電压為（ A ）
A、10V B、0V C、按指数规律增長
