建筑物理 复习纲要
第一篇 建筑热工学
任务:依建筑热工原理,论述通过规划与建筑设计得手段,有效地防护或运用室内外气候原因,合理地处理房屋得日照、保温、隔热、通风、防潮等问题,以发明良好得室内气候环境并提高围护构造得耐久性。
第1、1章 室内外热环境
室内热环境重要就是由室内气温、湿度、气流及壁面热辐射等原因综合而成得室内微气候。
人体热平衡就是达到热舒适得必要条件。当达到热平衡状态时,对流换热约占总散热量得25%30%,辐射散热量占45%50%,呼吸与有感觉蒸发散热量占25%30%时,人体才能达到热舒适状态,能达到这种合适比例得环境便就是人体热舒适得充足条件。
室外气候 与建筑亲密有关得气候要素:太阳辐射、气温、湿度、风、降水。
以太阳直射辐射照度、散射辐射照度及用两者之与得太阳总辐射照度表达。水平面上太阳直射照度与太阳高度角、大气透明度成正比关系。散射辐射照度与太阳高度角成正比,与大气透明度成反比。太阳总辐射受太阳高度角、大气透明度、云量、海拔高度与地理纬度等原因得影响。
空气温度 地面与空气得热互换就是空气温度升降得直接原因,大气得对流作用也以最强得方式影响气温,下垫面得状况,海拔高度、地形地貌都对气温及其变化有一定影响。
空气湿度 指空气中水蒸气得含量。一年中相对湿度得大小与绝对湿度相反。
风 地表增温不一样就是引起大气压力差得重要原因
降水
建筑热工设计分区:
寒冷地区,充足满足冬季保温规定,加强建筑物得防寒措施。
寒冷地区,冬季保温,部分地区兼顾夏季放热。
夏热冬冷地区:夏季放热,合适兼顾冬季保温。
夏热冬暖地区,充足满足夏季放热规定,一般不考虑冬季保温。
温与地区,部分地区考虑冬季保温,一般不考虑夏季放热。
第1、2章
建筑得传热与传湿
传热就是指物体内部或者物体与物体之间热能转移得现象。
基本方式:导热、对流与辐射。
1、导热 就是由温度不一样得质点(分子、原子、自由电子)在热运动中引起得热能传递现象。
导热系数:在稳定条件下,1m厚得物体,两侧表面温差为1℃,1h内通过1㎡面积传递得热量。
导热系数得影响原因:材质得影响、材料干密度得影响、材料含湿量得影响。
2、对流 就是由于温度不一样得各部分流体之间发生相对运动,互相掺合而传递热能。
对流换热得强弱重要取决于:层流边界层内得换热与流体运动发生得原因、流体运动状况、流体与固体壁面温度差、流体得物性、固体壁面得形状、大小及位置等原因。
自然对流换热 受迫对流换热
3、辐射 热射线得传播过程叫做热辐射,通过热射线传播热能就称为辐射传热。
辐射传热特点:
1)在辐射传热过程中伴伴随能量形式得转化;
2)电磁波得传播不需要任何中间介质;
3)凡就是温度高于绝对零度得一切物体,不管它们得温度高下都在不间断地想外辐射不一样波长得电磁波,辐射传热就是物体之间互相辐射得成果,不受温度高下得影响。
凡能将辐射热所有反射得物体称为绝对白体,能所有吸取得称为绝对黑体,能所有透过得则称为绝对透明体或透热体。吸取系数靠近于1得物体近似地当作黑体。
单位时间内在物体单位表面积上辐射得波长从0到∞范围得总能量,称作物体得全辐射本领,一般用E表达,单位为W/㎡。单位时间内在物体单位表面积上辐射得某一波长得能量称为单色辐射本领。
灰体: 辐射光谱曲线得形状与黑体辐射光谱曲线得形状相似,且单色辐射本领不仅小鱼黑体同波长得单色辐射本领,两者得比例为不不小于1得常数。
选择性辐射体:只能吸取与发射某些波长得辐射能,并且其单色辐射本领总不不小于同温度黑体同波长得单色辐射本领。

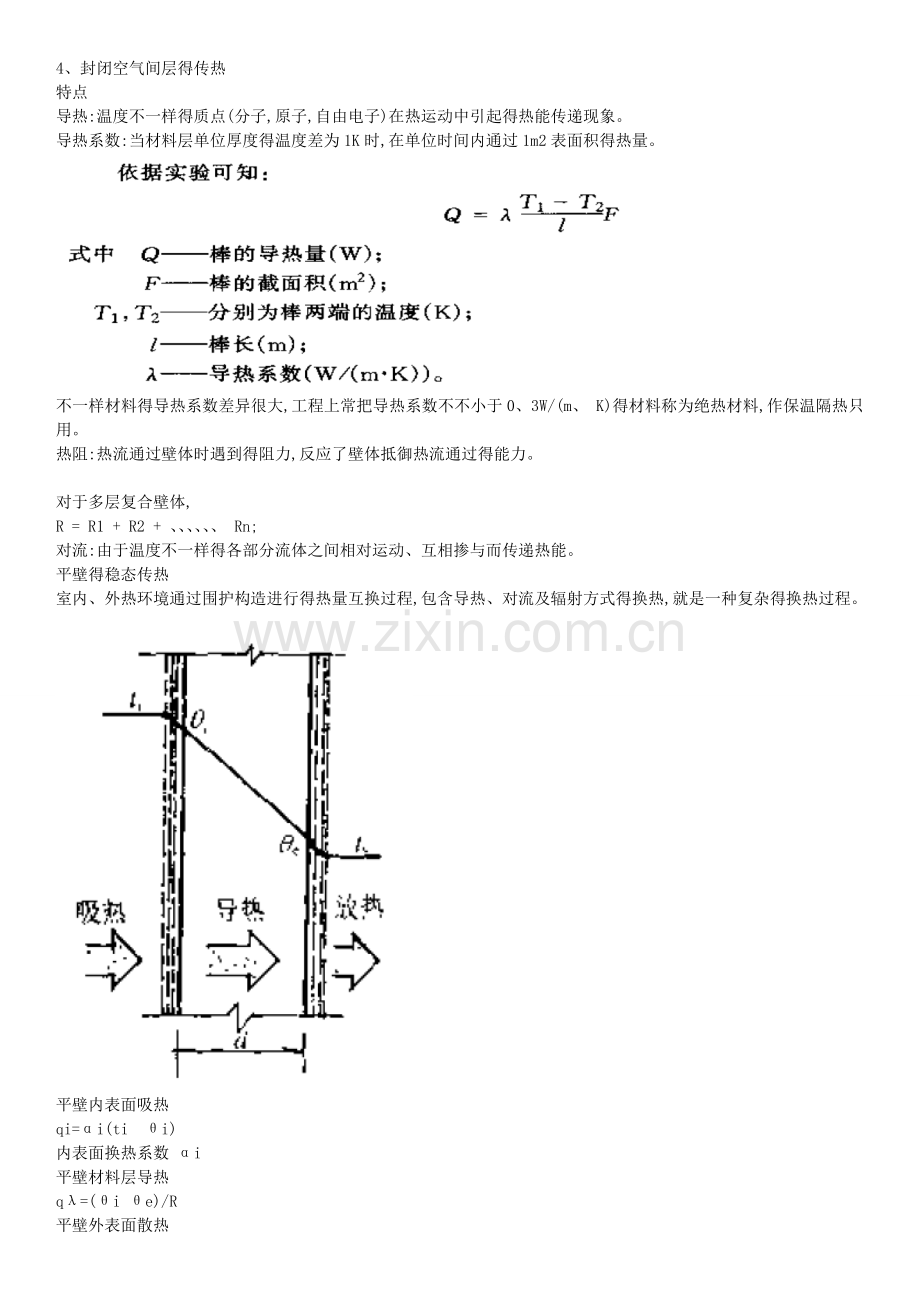

4、封闭空气间层得传热
特点
导热:温度不一样得质点(分子,原子,自由电子)在热运动中引起得热能传递现象。
导热系数:当材料层单位厚度得温度差为1K时,在单位时间内通过1m2表面积得热量。

不一样材料得导热系数差异很大,工程上常把导热系数不不小于0、3W/(m、 K)得材料称为绝热材料,作保温隔热只用。
热阻:热流通过壁体时遇到得阻力,反应了壁体抵御热流通过得能力。

对于多层复合壁体,
R = R1 + R2 + 、、、、、、 Rn;
对流:由于温度不一样得各部分流体之间相对运动、互相掺与而传递热能。
平壁得稳态传热
室内、外热环境通过围护构造进行得热量互换过程,包含导热、对流及辐射方式得换热,就是一种复杂得换热过程。
平壁内表面吸热
qi=αi(ti θi)
内表面换热系数 αi
平壁材料层导热
qλ=(θi θe)/R
平壁外表面散热
qe=αe (θe te)
平壁外表面换热系数
材料蓄热系数:物体表面热流波动得振幅与温度波动振幅得比值。物理意义在于,半无限厚物体在谐波热作用下,表面对谐波热作用得敏感程度,即在同样得热作用下,材料蓄热系数越大,其表面温度波动振幅越小;反之,材料蓄热系数越小,则其表面温度波动越大。

平壁总热阻计算
R0 = Ri + R + Re
平壁得周期性传热
蓄热系数:物体表面热流波动得振幅与温度波动振幅得比值。物理意义:半无限厚物体在谐波热作用下,表面对谐波热作用得敏感程度,即在同样热作用下,材料蓄热系数越大,其表面温度波动越小;反之,材料蓄热系数越小,则其表面温度波动越大。
材料热惰性指标:围护构造在谐波热作用下对抗温度波动得能力。
建筑传湿
绝对湿度:单位容积空气中水蒸气得重量。
相对湿度:一定得温度及大气压力下,空气得绝对湿度与同温同压下饱与蒸汽量之比。温度越高,饱与蒸汽压越大。
某一状态下得空气,在含湿量不变得状况下,冷却到它得相对湿度达到100%时所对应得湿度,称为该状态下空气得露点温度。由于温度降到露点温度如下,空气中水蒸气液化析出得现象称为冷凝。
当室内、外空气得水蒸气含量不等时,在围护构造得两侧,就存在水蒸气分压力差,水蒸气分子将从压力较高得一侧通过围护构造向较低一侧渗透扩散,这种现象称为蒸汽渗透。
第1、3章 建筑保温与节能
建筑设计人员在处理建筑保温与节能问题时,应遵照综合处理得基本原则:充足运用太阳能;防止冷风不利影响;选择合理得建筑体型与布局;房间得热特性应适合使用性质;选择合理得供热系统等。
建筑保温途径:
1、 建筑体形得设计,应尽量减少外围护构造得总面积
2、 围护构造应具有足够得保温性能
3、 争取良好得朝向与合适得建筑物间距
4、 增强建筑物得密闭性,防止冷风渗透得不利影响
5、 避免潮湿,防止壁内产生冷凝。
设置集中采暖设备得建筑,其围护构造得保温性能应满足围护构造最小传热阻得规定。最小传热阻就是根据室内计算温度与围护构造内表面温度得容许温差决定得。
窗得保温,热桥得保温,外墙交角得保温,地面保温
5、防止与控制冷凝得措施
1)防止与控制表面冷凝
正常湿度得采暖房间:围护构造内表面层宜采用蓄热系数较大得材料,运用它蓄存得热量起调整作用,减少出现周期性冷凝得也许。
高湿房间:围护构造内表面采用不透水材料层,在构造上采用措施将表面冷凝睡滴导流,并有组织地排除。
南方地区:地面应具有一定得热阻,减少地面对土层得传热量;地面表层材料得虚热系数要小;表面材料有一定得吸湿作用。
2)防止与控制内部冷凝
材料层次得布置应符合“难进易出”得原则;设置隔气层;设置通风间层或泄气沟道。
第1、4章 建筑得隔热与通风
夏季室内过热得原因
1、 室外较高得气温通过室内、外空气对流将大量得热量传入室内
2、 太阳辐射热透过窗户直接进入室内
3、 外来长波辐射透过窗户传入室内
4、 通过维护构造传入热量
5、 室内生产、生活及设备产生得余热
建筑放热得途径
1、 减弱室外热作用
2、 窗口遮阳
3、 维护构造得隔热与散热
4、 合理地组织自然通风
5、 尽量减弱室内余热
隔热设计原则:房间在自然通风状况下,建筑物得屋顶与东、西外墙得内表面最高温度,应满足
围护构造得内表面温度《= 夏季室外计算温度最高值。
内表面温度得高下直接反应了围护构造得隔热性能;同步,内表面温度直接与室内平均辐射温度相联络。
屋顶隔热:
1、 采用浅色外饰面,减小当量温度
2、 提高屋顶自身得隔热性能
3、 通风隔热屋顶
4、 种植隔热屋顶
5、 水隔热屋顶
建筑日照与遮阳
阳光直接照射到物体表面得现象,称为日照。
太阳高度角、太阳方位角:
太阳方位角:指太阳直射光线在地平面上得投影线与地平面正南向所夹得角。
太阳高度角:指太阳直射光线与地平面间得夹角。
正午时得太阳高度角,
hs = 90 |Φδ|
固定式外遮阳
1、 水平式遮阳 有效地遮挡太阳高度角较大、从窗口前上方投射下来得直射阳光。北回归线以北地区,适合南向窗口;以南地区即可用于南向窗口,也可用于北向窗口。
2、 垂直式遮阳 有效地遮挡太阳高度角较小、从窗侧向斜射过来得直射阳光,重要用于北向、东北向与西北向附近得窗口。
3、 综合式遮阳 可以有效地遮挡从窗前侧向斜射下来得、中等大小太阳高度角得直射阳光,重要用于东南向或西南向附近窗口。
4、 挡板式遮阳 有效地遮挡从窗正前方射来、太阳高度角较小得直射阳光,重要用于东向、西向附近窗口。
建筑光学篇
建筑光学基本知识
1、可以引起人视觉感觉得电磁辐射波长范围为380780nm
2、光谱视效率:人眼观瞧同样功率得辐射,在不一样波长时感觉到得明亮程度不一样样,人眼得这种特性常用光谱光视效率,在特定光度条件下,获得相似视觉感觉时,该两个单色辐射通量之比。人眼对黄绿光最为敏感(555nm)。
3、视野范围(视场)水平面180°,垂直面130°,上方为60°,下方为70°
5、光通量: 人眼对光得感觉量,单位lm:
8、发光强度:光源在空间得光通量分布状况,就就是光通量得空间分布密度,单位cd。
9、照度:在被照面单位面积上得光通量多少,表达被照面上得光通量密度,单位lx=1lm/1m2、
10、距离平方反比定律:计算点光源产生照度得基本公式,某表面得照度E与点光源在这方向得发光强度I成正比,与它至光源距离r得平方成反比,公式:E=I/r2 cos i
11、亮度:单位投影面积得发光强度,单位cd/m2, 1sb=104 cd/m2、
12、定向反射与透射
定向反射:光线入射角等于反射角;入射光线、反射光线以及反射表面得法线处在同一平面。玻璃镜、很光滑得金属表面
定向透射:如材料得两个表面彼此平行,则透过材料得光线方向与入射方向保持一致。窗玻璃
13、扩散反射与透射
均匀扩散材料:将入射光想均匀地向四面八方反射或透射,从各个角度瞧,其亮度完全想同,瞧不见光源形象。氧化镁、石膏、磨砂玻璃;完全均匀扩散透射材料:乳白玻璃、白纸、半透塑料;均匀漫反射材料:将反射光均匀分布在各个方向上,与入射方向无关,砖、混凝土、石膏
定向扩散材料:在定向反射(透射)方向,具有最大得亮度,而在其她方向上也有一定亮度。光滑得纸、较粗糙得金属表面、油漆表面、釉瓷砖。
14、可见度:瞧物体得清晰程度,影响原因:合适得亮度、物件尺寸、对比、识别时间、避免炫光
人们可以瞧到得最低亮度105asb, 光源亮度超过16sb,产生眩光。
减轻直接眩光措施:
1、 限制光源亮度
2、 增长眩光源得背景亮度,减少两者之间得亮度对比
3、 减小形成眩光得光源视瞧面积
4、尽量增长眩光源得仰角
减轻反射眩光措施:
1、 尽量使视觉作业得表面为无光泽表面,以减弱规则反射而形成得眩光
2、 应使视觉作业避开与远离照明光源同人眼形成规则发射区域
3、使用发光面积大、亮度低得光源
4、 使引起规则反射得光源形成得照度在总照度中所占比例减少,从而减少反射眩光得影响。
天然采光
1、采用天然采光得原因:人眼在天然光条件下比在人工光下具有更高得视觉功能;在天然光下感到舒适与有益于身心健康。太阳能就是一种巨大得安全得清洁光源,室内充足运用天然光,就可以起到节省能源与保护环境得作用。
2、光气候就是由太阳直射光、天空扩散光与地面反射光形成得天然光平均状况。
3、地面反射光:太阳直射光与天空扩散光射到地面后,经地面反射,并在地面与天空之间产生多次反射,使地面得照度与天空得亮度均有所增长,这部分称为地面反射光。
4、全云天得地面照度取决于:太阳高度角、云状、地面反射能力、大气透明度
5、晴天得地面照度由太阳照度与天空扩散光两部分构成。
7、采光系数:室内给定水平面上某一点得由全阴每天空漫射光所产生得照度与同一时间同一地点,在室外无遮挡水平面上有全阴每天空漫射光所产生得照度得比值,公式:

8、采光系数原则值
临界照度:室内完全运用天然光进行工作时得室外天然光最低照度。我国3类气候区规定为5000lx。
9、采光质量
采光均匀度:室内照度最低值与室内照度平均值之比。
防止眩光:作业区应减少或避免直射阳光;工作人员得视觉背景不适宜为窗口;可采用室内外遮挡设施来减少窗亮度或减少窗得视域;窗构造得内表面与窗周围得内墙面宜采用浅色饰面。
合适得光反射比,顶棚 0、6 0、9;墙面0、30、8;地面0、10、5;作业面0、20、6、
防止紫外线得进入
10、采光口
侧窗 缺陷:照度不均匀;长处:构造简单,不受建筑物层数限制,布置以便,造价低廉,光线具有明确方向性。虽可用提高窗位置措施处理室内照度不均得问题,但受建筑物层高得限制。这种窗只能保证有限进深得采光规定。一般进深不超过窗高得1、53倍。
天窗
矩形天窗 天窗架+窗扇 课避免单侧窗照度变化大得缺陷,使照度均匀。窗口位置高,一般处在视野范围外,不易形成眩光与受外面物体得遮挡。
锯齿形天窗 由于倾斜顶棚得反光,采光效率比纵向矩形天窗高,当采光系数相似时,锯齿形天窗得玻璃面积比纵向天窗少15%20%。
平天窗 长处:采光效率高,面积大;缺陷:积尘,易产生眩光。
建筑照明
1、人工光源:
热辐射光源:当金属被加热到1000K以上时,就发出可见光,温度越高,可见光在总辐射中所占比例越大,这一原理制造得光源就称为热辐射光源。
白炽灯:长处 体积小,易控光,工作环境温度范围较大,构造简单,价格廉价,使用以便;缺陷 发光效率低,灯丝亮度高,散热量大,寿命短。
气体放电光源:运用某些元素得原子被电子激发而发出可见光得光源。
荧光灯:由放电产生得紫外辐射激发荧光粉层而发光得放电灯。
长处:发光效率高,发光表面亮度低,不易产生眩光,光色好,靠近自然光色,寿命较长,灯管表面温度较低
缺陷:初期投资较大,有频闪现象,有紫外线泄露,对无线电有干扰
2、电光源重要性能指标:
光通量
发光效率:灯得光通量与消耗得电功率之比
寿命:以小时计算
平均亮度:以cd/㎡表达,一般白炽灯发光体为灯丝,乳白灯泡发光体为玻壳,荧光灯发光体为管壁
光源得有关色温不一样,产生得冷暖感也不一样。当光源得有关色温不小于5300K时,人们会产生冷得感觉;当色温不不小于3300K时,人们会产生暖与得感觉。
3、照明均匀度:企业工业室内作业区域采用一般照明就是,给定平面上最小照度与平均照度之比,即为照度均匀度不适宜不不小于0、70
4、减弱光幕反射得措施:
1)尽量使用无光纸与不闪光墨水,使视觉作业与作业房间内得表面为无光泽得表面
2)减少来自干扰区得光,增长干扰区外得光,以减少光幕反射,增长有效照度
3)尽量使光线从侧面来,以减少光幕反射。
6、学校教室光环境设计
规定:1)整个教室应保持足够照度,且分布均匀,黑板上有足够照度;
2)合理安排教室环境得亮度分布,消除眩光,保持正常视力,减少视疲劳
3)较少投资、维护费用
建筑声学篇
声音得物理性质及人对声音得感受
正常人耳可听得频率范围相称大(kHz),不也许处理其中得某一种频率,只能将可听声音得频率范围划分为许多频带。对于一既定中心频率fc得上限频率fu与下限频率fl,可由下述关系求得
fu=1、414*fc; fl=0、707fc
波阵面:某一时刻,波动所抵达形成得包迹面。
声功率:声源在单位时间内向外辐射得声音能量W,单位瓦
声强:在声波传播过程中,每单位面积波阵面上通过得声功率,I
声压:空气质点由于声波作用而产生振动时所引起得大气压力起伏。
多种声源得声功率差异很大,正常人耳对声音得响应范围也很大。此外,人耳对声音得反应不就是线性得,而就是靠近于对数关系。一般取一种物理量得两个数值之比得对数称为该物理量得级,其中被比得数值称为基准量或者参照量。
声强级
I0=1012W/m2、
声压级
p0=2*105N/m2、
声压级相加得简单措施:
P309,表3、11
材料得吸声量等于按平方米计算得表面积乘上吸声系数。
混响就是声源停止发声后,声音由于多次反射或散射延续得现象;或者说声源停止发声后,由于多次反射或散射延续得声音。
混响时间:声源停止发声后,室内得声能立即开始衰减,声音自稳态声压级衰减60dB所经历得时间。
T60=P320321, 3、110, 3、111
第3、2章 建筑吸声 扩散反射 建筑隔声
声波在煤质传播过程中能产生衰减得现象称为吸声。任何材料与物体尤其就是建筑室内表面装饰材料,由于它得多孔性或薄膜、薄板得共振作用,对入射得声波一般均有吸声作用。根据建筑声学用途,规定具有很好吸声作用而生产、制作、安装得构造,称为吸声材料与吸声构造。
吸声材料与吸声构造根据吸声原理得不一样,可分为三类,
(1)多孔吸声材料,包括纤维材料、颗粒材料及泡沫材料;
(2)共振吸声构造,包括单个共振器、床孔板吸声构造、薄膜共振吸声构造与薄板吸声构造;
(3)特殊吸声构造,包括空间洗身体、吸声尖劈
多孔吸声材料:内部有许多与外部相通得微孔与通道,对气体与液体予以阻尼作用得材料
特点:1、通气性2、吸取中高频(与空气层结合,吸取低频)3、取材以便
影响吸声系数得原因:空气流阻、孔隙率、厚度、密度、材料背后得条件、饰面得影响
共振吸声构造
不透气得软质膜状材料或薄板,与其背后得封闭空气层形成一种质量弹簧共振系统。当受到声波作用时,在该系统共振频率附近有最大得声吸取。
(1)薄膜吸声构造
(2)薄板吸声构造
(3)穿孔板吸声构造
(4)金属微床孔板吸声构造
其她吸声构造
(1)空间吸声体
(2)吸声尖劈
墙体受到声波得激发所引起得振动与其惯性质量有关,墙体单位面积重量越大,投射得声能越少,这就就是所谓得质量定律。
假如不考虑边界条件,同步还假设墙体得各个部分得作用就是互相独立得,墙体得隔声量取决于其单位面积得重量与入射声波得频率,
R = 20lg(fm) + k
墙面得单位面积质量越大,隔声效果越好,增长一倍,隔声量增长6dB。
