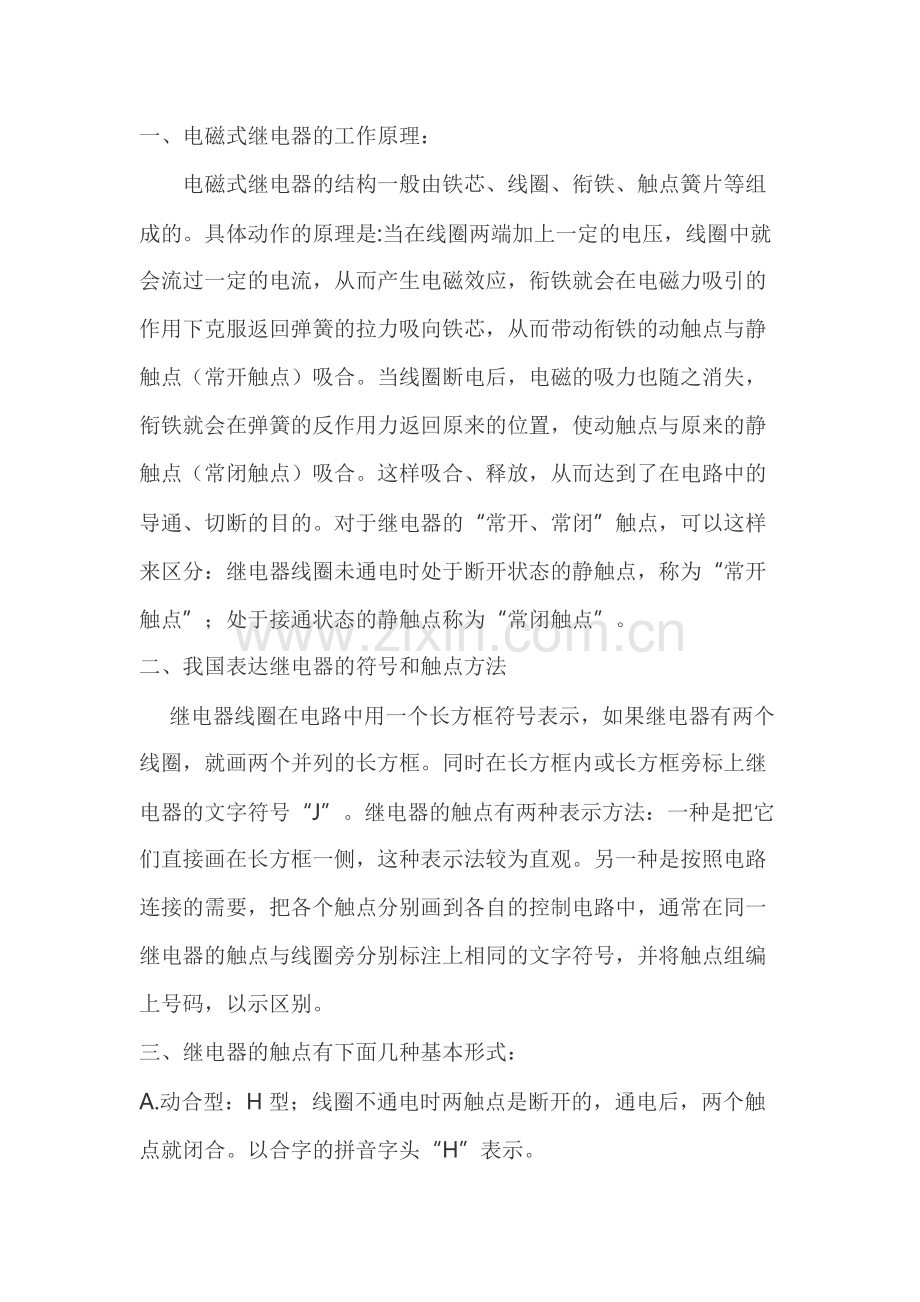

一、电磁式继电器的工作原理：
　　电磁式继电器的结构一般由铁芯、线圈、衔铁、触点簧片等组成的。具体动作的原理是:当在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
二、我国表达继电器的符号和触点方法
    继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
三、继电器的触点有下面几种基本形式：
A.动合型：H型；线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。
B.动断型：D型；线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
C.转换型：Z型；这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
四、继电器的选用选型方法：
  (1)先了解必要的条件:控制电路的电源电压，能提供的最大电流；被控制电路中的电压和电流；被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
  (2)查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用，最后考虑尺寸是否合适。
  (3)注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
五、继电器在使用时应注意的事项：
  (1)额定工作电压：是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。
  (2)直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。
  (3)吸合电流：是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
  (4)释放电流：是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
  (5)触点切换电压和电流：是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。用技术；指继电器中线圈在失去电流的情况下会产生一个非常高的反相电动势，很容易损坏控制它的电子器件，在使用过程中务必重点考虑在设计电路中引入吸收电路。
