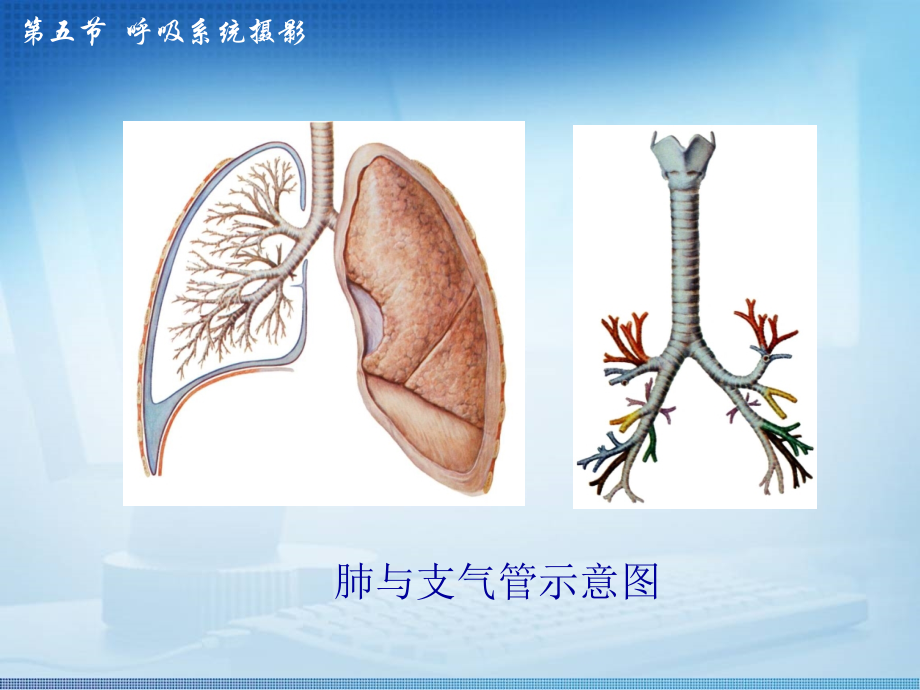

单击此处编辑母版标题样式,医学影像检查技术第三章 X线常规检查技术,单击此处编辑母版标题样式,第五节 呼吸系统摄影,肺与支气管示意图,肺叶示意图,肺段示意图,2肺仰卧前后位,体位：,患者仰卧于摄影台上，探测器放于病人背部，病人身体正中矢状面与探测器长轴正中线重合并垂直探测器面。两手放于髂部，肘部弯曲，向内旋。探测器上缘包括肩部皮肤、两侧包括胸壁、下包括膈肋角。,中心线：,经两侧乳头连线中点垂直射入。深吸气屏气后曝光。,显示部位：除膈肌位置较高、心影较大外，大致同站立后前位像。,2肺仰卧前后位,3肺半卧前后位,体位：患者于床上摆位后，探测器放置背后，身体正中矢状面与探测器长轴正中线重合，并垂直于探测器面。两手臂肘部尽量弯曲内旋。探测器应包括肺尖、胸壁、双下膈肌及膈肋角等部位,中心线：经两侧乳头连线中点垂直探测器面射入。深吸气，屏气后曝光。,显示部位：大致同仰卧位，即：可显示肺叶、心脏大血管、肋骨及双膈肋角等部位前后位影像。,3肺半卧前后位,4肺侧卧后前位,体位：患者侧卧于摄影床或病床上，身体垫高，尽量使脊柱棘突连线与地面平行。探测器横立于胸前，探测器长轴正中线尽量与身体正中矢状面重合并垂直。双上肢可以抱头，下肢弯曲保持身体平稳。探测器上缘要包括肩部、两侧包括胸壁。探测器要求紧贴病人前胸不动。,中心线：,经两侧肩胛骨下角连线中点，水平射入探测器中心。深吸气，屏气后曝光。,显示部位：大致同立位后前位像，即：显示肺野、心脏、肋骨、胸壁、膈肋角等。,4肺侧卧后前位,5肺部站立侧位,体位：,患者侧立于摄影架前，让病侧肺紧贴摄影架上探测器。两臂上举、双手抱头，身体正中矢状面与探测器平行。探测器上缘平第七颈椎；前后缘包括前胸和后背皮肤；下缘应包括膈肋角。,中心线：,经肩胛骨下角，腋中线处水平射入。深吸气屏气后曝光。,显示部位：显示胸骨、胸椎侧位像及双肺、双肺门、双膈肌、双侧肋骨的重叠像。,5肺部站立侧位,6肺仰卧侧位,体位：患者仰卧于摄影床或病床上，背部用棉被垫高10cm，探测器侧立并紧贴患侧胸壁。探测器面长轴正中线与腋中线保持一致，并与身体正中矢状面平行。上肢上举保持身体稳定。探测器上缘（头侧）平甲状软骨，下缘（足侧）包括肋弓，前后缘包括前胸壁和后背。,中心线：,经肩胛骨下角，腋中线处，水平射入探测器中心。深吸气后屏气曝光。,显示部位：显示胸部侧位影像，类似于站立侧位。,6肺仰卧侧位,7肺站立前凸位（前弓位）,A.前后位：,体位：患者站立于摄影架前30cm处，背朝向摄影架，肩部紧贴摄影架面板或探测器面。探测器横放（摄双侧），上缘超过锁骨67cm。两手背放在髂部，肘部弯曲向内旋。身体后仰，头稍前倾，胸部前凸，身体正中矢状面与面板（或探测器）正中线重合并垂直。胸部冠状面与探测器面成45角。,7肺站立前凸位（前弓位）,B.后前位：,体位：患者站立于摄影架前，面向摄影架，探测器横放（摄双侧），两手紧握摄影架，腹部紧贴探测器下部，胸部后仰，与探测器成45角，身体正中矢状面与探测器正中线重合并垂直。,中心线：,A.前后位:经胸骨柄下缘，水平方向射入探测器中心。深吸气后屏气下曝光。,B.后前位：对第四胸椎，水平方向射入探测器中心。深吸气后屏气下曝光。,显示部位：肺尖肺野（锁骨上下区）或右肺中叶显示清楚，锁骨投影在胸廓上方，肋骨呈水平状影像。,7肺站立前凸位（前弓位）,肺站立前凸位,（前后位）,肺站立前凸位,（后前位）,THE END,
