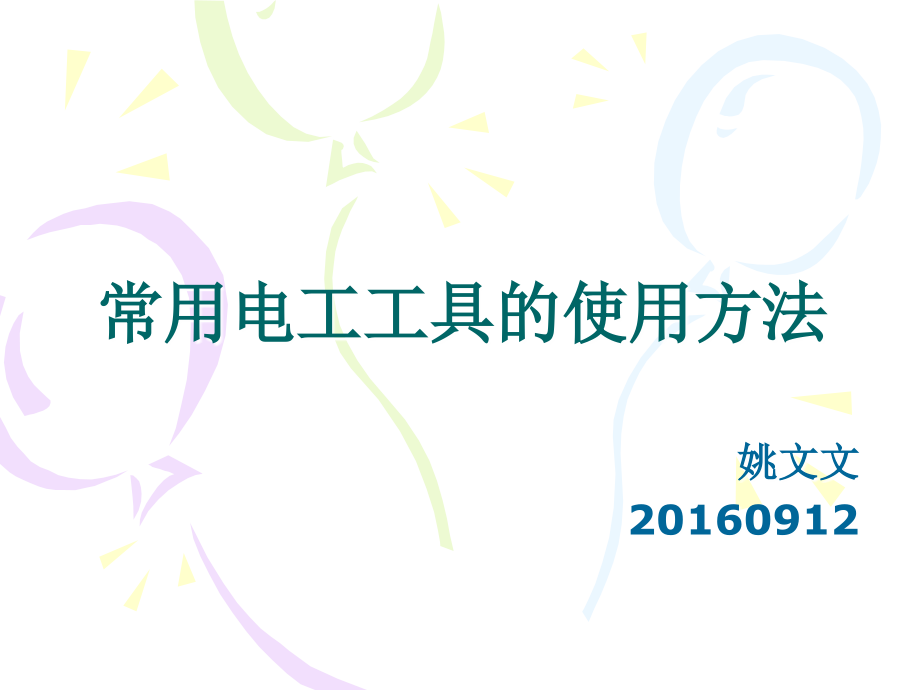

海工事业本部施工科电仪常用工具基本介绍.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,森松海工,-,施工科,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,森松海工,-,施工科,*,常用电工工具的使用方法,姚文文,20160912,目录,1,、电工常用工具,2,、电工常用电动工具,3,、电工常用测量仪表,1,、电工常用工具,验电器又叫电压指示器，是用来检查导线和电器设备是否带电的工具。验电器分为高压和低压两种。,1,）低压验电器,常用的低压验电器是验电笔,又称试电笔，检测电压范围一般为,60,500 V,，常做成钢笔式或改锥式,见图,1,。,2),低压验电器的使用方法,手指触及其尾部金属体，氖管背光朝向使用者，以便验电时观察氖管辉光情况。当被测带电体与大地之间的电位差超过,60V,时，用试电笔测试带电体，试电笔中的氖管就会发光。低压验电器电压测试范围是,60,500V,。,1.1,验电器,低压验电器,(,试电笔,),使用时，正确的握笔方法如图,11,所示。,图,11,低压验电器握法,a,）笔式握法,b,）螺钉旋具式握法,1.1,验电器,图,1,验电笔,(a),钢笔式验电笔；,(b),改锥式验电器,3),低压验电器的解构,1.1,验电器,1.1,验电器,4,）低压验电器的作用：,（,1,）区分火线（相线）和地线（中性线或零线）。氖泡发亮时是火线（即有电），不亮时是地线。,（,2,）,区分交流电或直流电。氖灯管两端附近都发亮时交流，仅一端电极附近发亮是直流。,（,3,）判断电压的高低。一般在带电体与大地间的电位差低于,36V,，氖泡不发光，在,60500V,之间,?,氖泡发光，电压越高氖泡越亮。,（,4,）数字显示式验电笔可显示被试带电体的电压数值，还可应用“感应断点测试”功能，用来判断绝缘导线是否断线。,（,5,）检查相线是否碰壳。,3),多用改锥：是一种组合式工具，既可作改锥使用，又可作低压验电器使用，此外还可用来进行锥、钻、锯、扳等。它的柄部和螺钉旋具是可以拆卸的，并附有规格不同的螺钉旋具、三棱锥体、金力钻头、锯片、锉刀等附件。,1.2,螺丝刀,4,）螺丝刀的使用应注意以下几点：,1,、应根据旋紧或松开的螺丝钉头部的槽宽和槽形选用适当的螺丝刀；不能用较小的螺丝刀去旋拧较大的螺丝钉；十字螺丝刀用于旋紧或松开头部带十字槽的螺丝钉；弯头螺丝刀用于空间受到限制的螺丝钉头。,2,、螺丝刀的刀口损坏、变钝时应随时修磨，用砂轮磨时要用水冷却，无法修补的螺丝刀，如刀口损坏严重、变形、手把柄都裂开或损坏应报废。,3,、不要用螺丝刀旋紧或松开握在手中工件上的螺丝钉，应将工件夹固在夹具内，以防伤人。,4,、不可用锤击螺丝刀手把柄端部的方法撬开缝隙或剔除金属毛刺及其他的物体。,1.2,螺丝刀,1.,活动扳手,(,简称活扳手，见图,8),是用于紧固和松动螺母的一种专用工具，主要由活扳唇、呆扳唇、扳口、蜗轮、轴销等构成，其规格以长度,(mm),最大开口宽度,(mm),表示，常用的有,15019(6,英寸,),、,20024(8,英寸,),、,25030(10,英寸,),、,30036(12,英寸,),等几种。,1.2,活动扳手,图,8,活扳手的构造及使用,(a),构造；,(b),使用,2.,规格：,3.,注意事项：,1),使用扳手时,严禁带电操作。,2),活扳手一定不要反用,因为反用会出现损坏活络扳唇,.,同时也不能用钢管接长手柄来施加较大的扳拧力矩,.,3),不能用其做撬棒和手锤使用,.,1.2,活动扳手,1.3,固定扳手,固定扳手,(,简称呆扳手,),的扳口为固定口径，不能调整，但使用时不易打滑。,1.4,电缆剥皮器,电缆剥线器,(,见图,4),是用来剖切导线、电缆的绝缘层的专用工具,注意事项：,对于刀头长度需要根据所剥电缆外皮厚度确认，不得伸出过长，否则会损坏电缆屏蔽层及加速刀头损耗速度。,前方刀头不用时，保证保护套始终处于牢固状态。,图,4,电缆剥线器,内部刀头长度需要严格控制,调节刀头长度旋钮,刀头保护套需要牢固,1.5,电工钳,1,、钢丝钳,钢丝钳是一种夹持或折断金属薄片,切断金属丝的工具。电工用钢丝钳的柄部套有绝缘套管,(,耐压,500 V),，其规格用钢丝钳全长的毫米数表示，常用的有,150,175,200mm,等。钢丝钳的构造及应用如图,5,所示。,图,5,钢丝钳的构造及应用,(a),构造；,(b),弯绞导线；,(c),紧固螺母；,(d),剪切导线；,(e),铡切钢丝,1.5,电工钳,2,、尖嘴钳,尖嘴钳,(,见图,6),的头部“尖细”，用法与钢丝钳相似，其特点是适用于在狭小的工作空间操作，能夹持较小的螺钉、垫圈、导线及电器元件。在安装控制线路时，尖嘴钳能将单股导线弯成接线端子,(,线鼻子,),，有刀口的尖嘴钳还可剪断导线、剥削绝缘层。,图,6,尖嘴钳,1.5,电工钳,3.,断线钳、剥线钳、压线钳,1,）断线钳,断线钳,(,见图,7(a),的头部“扁斜”，因此又叫斜口钳、扁嘴钳或剪线钳，是专供剪断较粗的金属丝、线材及导线、电缆等用的。它的柄部有铁柄、管柄、绝缘柄之分，绝缘柄耐压为,1000 V,。,1.5,电工钳,2,）剥线钳,剥线钳,(,见图,7(b),是用来剥落小直径导线绝缘层的专用工具。它的钳口部分设有几个刃口，用以剥落不同线径的导线绝缘层。其柄部是绝缘的，耐压为,500 V,。,1.5,电工钳,压线钳包含能压各类端子的各种压线钳。,1、针型鼻子压接钳,2、O型鼻子压接钳,3、液压压接钳,4、C型鼻子压接钳,1.5,电工钳,以下为常用图片及适用范围,1.5,电工钳,适用,0.256MM,电工钳使用注意事项：,一、普通钳子不能剪切不锈钢丝，除非专门有此功能。,二、不要把钳子放在过热的地方，否则会引起退火而损坏工具。,三、用正确的角度进行剪切，不能敲击钳子的手柄与钳头，或用钳刃卷曲钢丝。,四、不要用轻型的钳子当作锤子使用，或者敲击钳柄。如果这样滥用，钳子会开裂、折断，钳刃会崩口。,五、不要用轻型的钳子卷曲硬钢丝，如果用尖咀钳头部弯曲太粗的钢丝，钳子会损坏。应该 用坚固的工具。,六、不要延长手柄的长度去获得更大的剪世力，而应使用规格更大的钳子或者断线钳。,七、钳子不能使用在螺母和螺钉上，使用扳手效果会更好，而且不易损坏扣件。,八、经常给钳子上润滑油，在铰链上加点润滑油即可延长使用寿命又可确保使用省力。,九、剪切电线时应该配戴护目镜保护眼睛。,十、注意警告提示：手柄上的胶套是为增加使用舒适度；除非是特定标注为,1000V,，是耐高压电工钳。,1.5,电工钳,2.1,手枪钻,1,）电钻的基本结构,电钻的基本结构如图,28,所示。它主要由电动机、减速器、手柄、钻夹头或圆锥套筒及电源连接装置等部件组成。,2.,电工常用电动工具,图,28,电钻结构示意图,电钻在工作时，需要有一定的轴向推压力，使用时可借助于手柄来加力。手柄的结构随电钻的规格大小而有所不同，但也有利用电动机外壳作手柄的电钻。,6 mm,的电钻一般采用手枪式结构,如图,29,所示。,10 mm,电钻采用环式后手柄结构,如图,30,所示，有的在左侧再加一个螺纹连接的侧手柄。,1323 mm,的电钻采用双侧手柄结构并带有后托架,(,板,),，它的一个侧手柄直接与机壳铸成一体或用螺钉连接成一体，另一个侧手柄用圆锥螺纹连接，如图,31,所示。这种中型电钻单靠双手的推力还不够，还要利用后托架,(,板,),用胸顶或用杠棒加力。,32 mm,以上的电钻采用双侧手柄结构并带有进给装置，以此来获得大的推力，如图,32,所示。,2.1,手枪钻,图,29 6 mm,电钻手柄外形,2.1,手枪钻,图,30,环式后手柄结构外形,2.1,手枪钻,图,31,带有双侧手柄和后托架的电钻外形,2.1,手枪钻,图,32,带有进给装置的电钻外形,2.1,手枪钻,2,）电钻的性能,（,1,）规格,电钻的规格用加工钢铁材料,(45,号钢,),的最大钻孔直径来表示。对有色金属、塑料、木材等钻孔时，最大钻孔直径可相应增大,30%,50,。,（,2,）转速,交直流两用串激电钻的空载转速比满载转速高,40%,50,。交直流两用串激电钻的负载不同，其转速也不同，以满足当轴向推力及钻孔直径不同时其转速也不同的要求。对不同的钻孔直径，为了达到理想的切削速度，要求的转速也不相同。换句话说，钻大孔时，转速应较低，反之则转速应较高。,（,3,）电钻的工作制,(,即工作方式,),电钻的工作方式有连续工作和断续工作两种。一般三相工频电钻为连续工作制，大部分交直流两用串激电钻为断续工作制。,2.1,手枪钻,3,）使用方法,(1),选用。,在钻孔时，对不同的钻孔直径应该尽可能选择相应的电钻规格，以充分发挥各规格电钻的性能结构特点，达到良好的切削效率，避免不必要的过载而烧坏电钻。,(2),接地。,橡皮软线中黑色的一根为接地线，应牢固地接在机壳上。,(3),通风。,电钻必须保持清洁、畅通，应经常清除尘埃和油污，并注意防止铁屑等杂物进入电钻内而损坏零件。,(4),空转。,电钻使用前，先空转一分钟，以检查传动部分是否运转正常。,2.1,手枪钻,2.2,电动扳手,电动扳手就是以电源或电池为动力的扳手，是一种拧紧高强度螺栓的工具，又叫高强螺栓枪。主要分为冲击扳手、扭剪扳手、定扭矩扳手、转角扳手、角向扳手。,1,）,电动扳手安全操作规程,：,警告！在使用电动扳手时，为避免火灾、电击、受伤及机械损伤等意外事故，必须严格遵守以下安全规程。,（,1,）,电源电压不超过电动扳手铭牌上额定电压的,10,。,（,2,）,电动扳手使用的电源插座必须与电动扳手上的电源插头相匹 配，输入侧电源（拖线盘）必须装有漏电保护器。,（,3,）,电动扳手机体、电线、漏电保安器必须完好。,（,4,）,在高处作业时，电动扳手必须系好安全绳。,（,5,）,不得在潮湿或被雨淋到的地方使用，不得在存放易燃、易爆气体的地方使用。,（,6,）,正确选用合适的套筒。,（,7,）,操作时，应按规范穿戴工作服、安全帽、安全带，身体要保持平衡。,（,8,）,电动扳手未完全停止，严禁操作反方向转动开关。,（,9,）,使用完毕，拔掉电源插头。,2,）正确操作方法,对电动扳手进行调整或更换附件、备件之前，必须切断电源。,套筒安装。选择一尺寸适当的套筒，并将其插装在铁钻头上。,开关的操作。电动扳手的开关是可逆，电机既可顺时针也可逆时针旋转。扣起扳机的下部就可使钻头顺时针转动，而扣起扳机的上部就可使钻头逆时针方向转动。放松扳机的任何一端就可使工具停止转动。,根据螺栓的种类尺寸正确选择拧紧的时间。拧紧动力矩随时间而增加，并且随螺栓的种类及尺寸而变化。但时间不要太长，时间太长会损坏螺栓。,检查螺栓或螺母是否松动。松动的螺栓或螺母只做旋转运动。如果套筒一直旋转，则要停下来，检查螺栓或螺母是否松动。,正确拿握扳手。握住把手并略微握在边上一些，让扳手成直线,指向螺栓或螺母，不要使工具倾斜成角度。,2.2,电动扳手,3,）,日常维护保养,对电动扳手进行保养前，必须切断工具的电源。,保持电动扳手机体整洁，通风口畅通。,经常检查电源线、电源插头、开关是否良好，电刷刷握是否松,动，有否磨损到大界线磨耗线等。如碳刷磨耗超过界限线时，必须更换碳刷。,不要使电线接触热源、油腻。防止电源线擦破，割破辄坏。,电动扳手要小心轻放。不用时，应放在铁箱子内，并及时归还仓库。,2.2,电动扳手,2.3,热风枪,1,）,.,注意热风枪的开机方法。把热风枪的手柄挂在专用支架上，电源开关打到,ON,，然后调气流调节钮，使枪口吹出的风大小合适，最后需要旋转温度调节钮，使枪口吹出的温度合适。,2,）,.,注意热风枪的关机方法。先把设定温度调节钮调到最小并将气流调节钮调大，大概,2,3,分钟后，热风枪内的余热散尽时才可关掉电源，否则，将会降低热风枪的使用寿命，甚至损坏热风枪。,3.,电工常用测量仪表,1,）,数字式万用表的结构,DT840,型数字式万用表的,面板结构如图,3,13,所示。,图,3,13 DT840,型数字式万用表的面板结构,3.1数字万用表,1,）电阻的测量,先将黑表笔插入,COM,插孔，红表笔插入,V,插孔（注意：红表笔极性此时为,“,”,，与指针式万用表相反），然后将功能开关置于,OHM,量程，将两表笔连接到被测电路上，显示器将显示出被测电阻值。,2,）二极管的测试,先将黑表笔插入,COM插孔，红表笔插入V,插孔，然后将功能开关置于二极管档，将两表笔连接到被测二极管两端，显示器将显示二极管正向压降的,mV值。当二极管反向时则过载。,根据万用表的显示，可检查二极管的质量及鉴别所测量的管子是硅管还是锗管,。,（,1,）测量结果若在,1V,以下，红表笔所接为二极管正极，黑表笔为负极；,（,2,）测量显示若为,550,700mV,者为硅管；,150,300mV,者为锗管。,3.1数字万用表,（,3）如果两个方向均显示超量程，则二极管开路；若两个方向均显示,“,0,”,V，则二极管击穿、短路。,3),带声响的通断测试,先将黑表笔插入,COM,插孔，红表笔插入,V,插孔，然后将功能开关置于通断测试档（与二极管测试量程相同），将测试表笔连接到被测导体两端。如果表笔之间的阻值低于约,30,，蜂鸣器会发出声音。,3.1数字万用表,用钳形电流表可直接测量交流电路的电流，不需断开电路。,1,）,结构和工作原理,外形结构如图,314所示。测量部分主要由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感器铁心做成活动开口，且成钳形，。,图314 钳形电流表的外形结构,3.2,钳流表,3.2,钳形电流表,原理：当被测载流导线中有交变电流通过时，交流电流的磁通在互感器副绕组中感应出电流，使电磁式电流表的指针发生偏转，在表盘上可读出被测电流值。,2 使用方法,1,）,测量前，应检查指针是否在零位，否则，应进行机械调零。,2,）,测量时，量程选择旋钮应置于适当位置，以便测量时指针处于刻度盘中间区域，减少测量误差。,3,）如果被测电路电流太小，可将被测载流导线在钳口部分的铁心上缠绕几圈再测量，然后将读数除以穿入钳口内导线的根数即为实际电流值。,4,）测量时，将被测导线置于钳口内中心位置，可减小测量误差,5,）,钳形表用完后，应将量程选择旋钮放至最高档,.,一种测量电器设备及电路绝缘电阻的仪表。,1,.,结构和工作原理,外形如图,3,15,（,a,）所示。主要包括三个部分：手摇直流发电机（或交流发电机加整流器）、磁电式流比计、接线桩（,L,、,E,、,G,）。,工作原理可用图,3,15,（,b,）来说明。,图,315 兆欧表的外形和工作原理示意图,（,a,）外形,（,b,）工作原理,3,、兆欧,表,3.3,兆欧,表,2,测量前的检查,（,1,）检查兆欧表是否正常。,（,2,）检查被测电气设备和电路，看是否已切断电源。,（,3,）测量前应对设备和线路进行放电，减少测量误差。,3.使用方法,（,1,）将兆欧表水平放置在平稳牢固的地方，,（,2,）正确连接线路。,（,3,）摇动手柄，转速控制在,120r/min,左右，允许有,20%,的变化，但不得超过,25%,。摇动一分钟后，待指针稳定下来再读数。,（,4,）兆欧表未停止转动前，切勿用手触及设备的测量部分或摇表接线桩。,（,5,）禁止在雷电时或附近有高压导体的设备上测量绝缘。,（,6,）应定期校验，检查其测量误差是否在允许范围以内。,3,、兆欧,表,选用兆欧表主要考虑它的输出电压及测量范围。,表,3-1,兆欧表选择举例,被,测,对,象,被测设备或线路额定电压（,V）,选用的摇表（,V,）,线圈的绝缘电阻,500V,以下,500,500V,以上,1000,电机绕组绝缘电阻,500V,以下,1000,变压器、电机绕组,绝缘电阻,500V,以上,1000,2500,电器设备和电路绝缘,500V,以下,500,1000,500V,以上,2500,5000,操作,1,常用电工工具的使用,目的：掌握各种常用电工工具的使用方法。,器材与工具：,电工刀、验电器、钢丝钳、尖嘴钳、剥线钳、扳手、旋具等。,训练内容：,掌握各种电工工具的使用方法、使用的注意事项及工具的安全检测。,
