测量设备管理培训教材.ppt

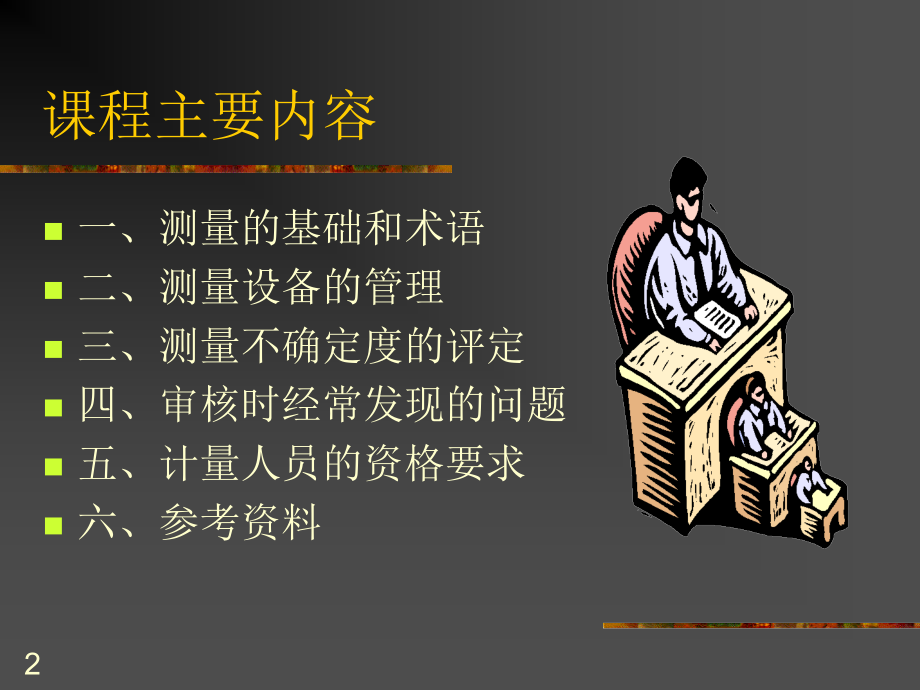

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,测量设备管理培训教材,1,课程主要内容,一、测量的基础和术语,二、测量设备的管理,三、测量不确定度的评定,四、审核时经常发现的问题,五、计量人员的资格要求,六、参考资料,2,一、测量的基础和术语,基础和术语,测量设备为何要校准或检定,应选择怎样的计量服务单位,有关测量的几个术语,哪些测量设备需要校准或检定,3,有关测量的几个术语,测量（,measurable,）,以确定量值为目的的一组操作。,测量设备（,ISO9000 3.10.4）,为实现测量过程所必需的测量仪器、软件、测量标准、标准物质或辅助设备或它们的组合。,本术语既包括测试和检验过程中使用的，也包括校准中使用的测量设备。,4,有关测量的几个术语,计量确认（,ISO9000 3.10.3）,为确保测量设备符合预期使用要求所需要的一组操作。,注1：计量确认通常包括：校准或检定、各种必要的调整或维修及随后的再校准、与设备预期使用的计量要求相比较以及所要求的封印和标签。,注2：只有测量设备已被证实适合于预期使用并形成文件，计量确认才算完成。,注3：预期使用要求包括：量程、分辨率、最大允许误差等。,计量确认要求通常与产品要求不同，并不在产品要求中规定。,5,有关测量的几个术语,检定(,verification),由国家法制计量部门（或其它法定授权组织），为确定和证实计量器具是否完全满足检定规程的要求而进行的全部工作。,校准(,calibration),在规定条件下，为确定测量仪器、测量系统的示值、实物量具或标准物质所代表的值与相对应的由参考标准确定的量值之间关系的一组操作。,注：校准可以确定示值误差，或给任何标尺上的标记赋,值。,6,检定与校准的关系,其他方面不同,校准的依据是校准规范、校准方法，通常应作统一规定，有时也可自行制定；检定的依据则是检定规程。,校准通常不判断测量仪器合格与否，必要时也可确定某一性能是否符合预期要求；检定则必须作出合格与否的结论。,校准结果通常是出具校准证书或校准报告；检定结果则是合格的发检定证书，不合格发不合格通知书。,9,有关测量的几个术语,量值溯源（,traceability）,通过连续的比较链，使测量结果能够与有关的测量标准，通常是国际或国家测量标准联系起来的特性。,量值溯源是对测量设备最基本的要求。,不管测量设备如何精密，测量的重复性如何好，如果所进行的测量不能溯源到国家或国际标准，这种测量就不可能准确，量值就无法统一，测量数据缺乏可比性，这种测量就没有实际意义。,国家校准链溯源等级示意图如后页。,10,普通工作计量器具,国际基准或物理定义,国家基准,副基准,国家法制计量工作部门工作标准器,计量校准实验室工作标准器,工业部门测试实验室企业工作标准,比较装置、方法,比较装置、方法,比较装置、方法,比较装置、方法,比较装置、方法,传递装置,5级,4级,3级,2级,1级,11,按国家校准链溯源,如：某工业部门测试实验室拥有校准一般工作计量器具的5级标准器，这就形成一个最低层次的校准链。它又必须保证定期与计量校准室保存的4级标准器接受其校准，这就又构成了一个校准链。而这些校准链还必须与国家和地方政府授权的法定计量校准机构内的3级、2级、甚至1级标准器联系起来，从而使每个计量器具都能与国家基准相连。,12,有关测量的几个术语,测量不确定度,通常按给定的似然估计，表征被测量的真值所处的量值范围的评定结果。,似然估计是指通过测量得出的不确定度的置信水平，通常用23表示；,（详见后页）,被测量的真值是不可能准确知道的，因此测量不确定度是对测量结果与被测量的“真值”趋近程度的评定结果。,在业界评价不确定度的常用方法：标准不确定度的评定、,R&R,等。,13,测量不确定度,扩展不确定度,U=,ku,c,公式,K,覆盖因子（2-3）,u,c,标准合成不确定度,测量值分布曲线,均值,95.45%,99.73%,+3,+3,+2,+2,真值,1,14,有关测量的几个术语,测量不确定度,影响测量不确定度的因素,测量设备（包括测量标准）的误差；,环境的误差；,测量方法的误差；,操作人员的误差。,15,有关测量的几个术语,测量误差,由于测量设备、环境、人员、方法等因素的变化，使得测量结果与真值间总会有一定的差异，这种差异称为测量误差。,y=x+,测,量值 =真值,+,測,测,量,误,差,16,真值,测量结果平均,测量误差,有关测量的几个术语,17,不确定度和测量误差区别,不确定度表明赋予被测量之值的分散性，它与人们对被测量的认识程度有关，是通过分析和评定得到的一个区间。,测量误差是表明测量结果偏离真值的差值。它客观存在，但人们无法准确得到。,18,不确定度和测量误差区别,测量值概率分布曲线,均值,+3,+3,真值,1,测量误差,不确定度范围,19,有关测量的几个术语,最大允许误差,对给定的测量仪器，校准规范或检定规程中规定的允许误差极限值。,有时也称为测量仪器的最大误差允许值。,这里规定的是误差极限值，所以实际上就是计量性能所要求的最大允许误差。,最大允许误差是一个用来判定仪器是否合格的要求。,20,有关测量的几个术语,强检计量器具,在我国中华人民共和国计量法指出：县级以上人民政府计量行政部门对社会,公用计量标准器具,，部门和企业、事业单位使用的,最高计量标准器具,，以及用于,贸易结算,、,安全防护,、,医疗卫生,、,环境监测方面,的列入强制检定目录的工作计量器具，实行强制检定。,21,有关测量的几个术语,社会公用计量标准器,企、事业单位的标准器中，用于向社会提供服务的，即承担外单位仪器检定或校准任务的，称为社会公用计量标准器。,22,有关测量的几个术语,最高标准器具,凡开展量值传递的单位，必然有标准器。标准器有一定的级别。级别最高的标准器具即被称为最高标准器具。,构成最高标准器的两个条件：,开展量值传递；,是标准器中等级最高的。,最高标准器具不能在本单位内进行溯源，而必须到外单位去溯源。,23,强制检定目录,本目录内项目，凡用于贸易结算、安全防护、医疗卫生、环境监测的，均实行强制检定。具体项目如下：,尺：竹木直尺、套管尺、钢卷尺、带锤钢卷尺、铁路规矩尺；,面积计：皮革面积计；,体温计：体温计；,玻璃液体温度计：玻璃液体温度计,24,强制检定目录,石油闪点温度计：石油闪点温度计；,谷物水分测定仪：谷物水分测定仪；,热量计：热量计；,砝码：砝码、链码、增铊、定量铊；,天平：天平；,秤：杆秤、案秤、台秤、地秤、皮带秤、吊秤、电子秤、行李秤、邮政秤、计价收费专用秤、售量机；,定量包装机：定量包装机、定量灌装机；,25,轨道衡：轨道衡；,容重器：谷物容重器；,计量罐、计量罐车：立式计量罐、卧式计量罐、球形计量罐、汽车计量罐车、船舶计量仓；,燃油加油机：燃油加油机；,液体量提：液体量提；,食用油售油器：食用油售油气,强制检定目录,26,强制检定目录,酒精计：酒精计；,密度计：密度计；,糖量计：糖量计；,乳汁计：乳汁计；,煤气表：煤气表；,水表：水表；,流量计：液体流量计、气体流量计、蒸汽流量计；,压力表：压力表、风压表、氧压表,27,强制检定目录,血压计：血压计、血压表；,眼压计：眼压计；,汽车里程表：汽车里程表；,出租汽车里程计价表：出租汽车里程计价表；,测速仪：公路管理速度监测仪；,测振仪：振动监测仪,28,强制检定目录,电能表：单相电能表、三相电能表、分时记录电能表；,测量互感器：电流互感器、电压互感器；,绝缘电阻、接地电阻测量仪：绝缘电阻测量仪、接地电阻测量仪；,场强计：场强计；,心、脑电图仪：心电图仪、脑电图仪；,29,强制检定目录,照射量计：照射量计、医用辐射源；,电离辐射防护仪：射线监测仪、照射量率仪、放射性表面污染仪、个人计量仪；,活度计：活度计；,激光能量、功率计：激光能量计、激光功率计、医用激光源；,声级计：声级计；,听力计：听力计；,30,强制检定目录,有害气体分析仪：,co,分析仪、,co,2,分析仪,、,so,2,分析仪、测氢仪、硫化氢测定仪；,酸度计：酸度计、血气酸度平衡分析仪；,瓦斯计：瓦斯报警器、瓦斯测定仪；,测汞仪：汞蒸汽测定仪；,火焰光度计：火焰光度计；,分光光度计：可见光分光光度计、紫外分光光度计、红外分光光度计、荧光分光光度计、原子吸收分光光度计；,31,强制检定目录,比色计：滤光光电比色计、荧光光电比色计；,烟尘、粉尘测量仪：烟尘测量仪、粉尘测量仪；,水质污染监测仪：水质监测仪、水质综合分析仪、测氢仪、溶氧测定仪；,呼出气体酒精含量探测器：呼出气体酒精含量探测器；,血球计数器：电子血球计数器；,屈光度计：屈光度计。,32,强制检定目录,1999年1月19日新增项目：,电子计时费装置：电话记时费装置；,棉花水份测量仪：棉花水份测量仪；,验光仪：验光仪、验光镜片组；,微波辐射与泄漏测量仪：微波辐射与泄漏测量仪。,33,测量设备为何要校准或检定,测量设备本身的需要；,量值统一的需要；,ISO9001,的要求（7.6）；,QS-9000,的要求(4.11);,中华人民共和国计量法规的要求。,34,哪些测量设备需要校准或检定,为确保产品符合要求，用于监视和测量产品或过程特性的测量设备均应列入校准/检定范围。,检验进料、半成品和/或过程参数、成品检验所用的测量设备。,对测量或监视工作环境所用的量规仪器。,测量设备不仅仅指测量仪器本身，还包括各个等级的测量标准、与测量设备联接的各种辅助设备，以及各类的测试用软件。,35,应选择怎样的计量服务单位,针对某些测量设备，如果公司无能自行校验，则应委托外部合格的校验机构进行校验。,委外校验以送获得,计量授权证书,的计量检定机构为宜。如：,国家标准检验局,地方计量行政管理部门所设置的计量检定机构,其他的社会公用检定机构,目前,CNACL,和国家技术监督已经在省级以上法定计量检定机构中进行校准实验室的认可工作。最好是还获得,CNACL,颁发证书,的实验室。,36,中国实验室国家认可委员会,中国实验室国家认可委员会（,CNACL）,于1994年9月20日，由国家质量技术监督局依据中华人民 共和国产品质量法、中华人民共和国计量法、中华人民共和国标准化法、中华人民共和国产品质量认证管理条例 和中国实验室认可工作发展需要授权成立的，是统一负责管理中国实验室认可工作的国家认可机构。,凡是获得,CNACL,认可的实验室，都将得到,CNACL,颁发的证书，证书上包括：认可标志、实验室名称、地址、认可范围、生效日期和编号等。同时获取其校准检定范围的清单或附件。详见后页。,37,38,39,二、测量设备的管理,选配,验收,报废,纳管,使用,周期校准,维修,40,选配,识别所需的测量/监视的质量特性,根据质量特性要求选购适宜的测量设备,技术特性,经济特性,测量特性,精,密,度,量,程,分,辨,率,准确度,稳,定,度,41,测量特性,准确度选择：,定义：测量准确度是指测量结果与被测量的真值之间的一致程度。,真值,测量结果平均,偏倚,42,测量特性,准确度选择,一般为被测量特性值公差的十分之一或以上。,T,T/10,LSL,USL,43,测量特性,精密度(重复性,),选择,精密度是指在同一测量条件下，对同一被测量进行连续多次测量所得结果的一致性。,相同的测量程序；,相同的观测者；,相同的测量仪器；,在短时间内重复测量。,用测量结果的分散性表示。,44,测量特性,精密度选择,一般为被测量公差的十分之一。,T,LSL,USL,T/10,45,测量特性,稳定度选择：,稳定度是指在规定条件下，测量设备保持测量特性恒定不变的能力。,稳定度通常是相对时间而言的。如：,检定规程规定二等标准布氏硬度块稳定度为一年内不超过4%。,XB33,型微波信号发生器频率短期稳定度不超过1,x10,4,/15min。,长期稳定度不超过5,x10,4,/3h。,46,测量特性,选择稳定度通常考虑的因素：,测量设备工作原理、结构设计；,构成材料、制造方法，以及关键元器件抗老化程度，耐磨损情况等。,测量设备稳定度指标要优于使用要求的指标。,47,测量特性,稳定度计算：以硬度块为例,t,1,t,2,time,硬度值,50,100,x,1,x,2,稳定度,=（,x,1,-x,2,）/x,1,48,测量特性,量程选择：,所选择仪器的量程应能满足测量要求。一般，所测量的最大值为满量程的80%左右。,0,80,0,100,49,测量特性,分辨率（最小刻度）选择：,一般为被测量参数公差的十分之一或以上。,T,10,30,50,技术特性,使用方便，操作简单可靠；,运输、装卸、组装、安装方便，并易于和检定（校准）装置联接装配；,在使用保存期间，易于防护、防损坏、防污染、抗干扰性能良好；,所需专用辅助设备（安装、读数、记录、电源等）少；,对环境、操作人员条件要求合适，不苛刻。,51,经济特性,测量设备购置费用少；,操作、维护、保护费用少；,能修理，使用寿命长；,利用率高；,使用时所需场地小；,需要操作人员数量少。,52,选配平衡,cost,综合性能,准确度,精密度,分辨率,稳定度,测量设备的综合测量能力不是越高越好，应与测量要求相适宜！,测量设备综合性能,使用要求,53,计量认证标志,CMA（China Metrology Accredidation）,选择测量设备，尽可能选择有,CMA,标志的设备。,54,选配流程,确定预期使用要求,确定准确度、精密度的最大允许值；确定分辨率、量程、稳定度。,选取适当的标准器，到选购商店选择适合量程、分辨率、稳定性要求的测量设备，并进行测量试验（5,10次）,计算并比较准确度,准确度值=,x-,标称值；,准确度值=最大允许值,计算并比较精密度,精密度值=,x,max,-x,min,（,也可用标准差计算）；,精密度值=最大允许值,从经济、技术等因素综合裁定,55,选配案例,某公司欲选配一台电子秤，用于糖果包装的秤量，秤量要求为75150,g,5,g。,确定预期使用要求,秤量范围是0150,g,公差要求是5,g,确定准确度、精密度要求；分辨率、量程,准确度的最大允许值为1,g,精密度的最大允许值为1,g,分辨率应小于1,g,量程为0200,g,初选,DZC200,型,56,选配案例,选择一组校准合格的砝码，用于选购量程为0-200,g、,分辨率为1,g、,稳定度满足要求的,电子秤，并进行测量试验，测量结果如下：,标称值 测量值（5次）,50 50.3 50.2 50.3 50.2 50.2,100 100.5 100.4 100.4 100.5 100.4,150 150.7 150.6 150.7 150.5 150.5,200 200.8 200.9 200.7 200.8 200.8,57,选配案例,计算准确度和精密度,标称值,x x-,标称值,x,max,-x,min,50 50.24 0.24 0.1,100 100.44 0.44 0.1,150 150.6 0.6 0.2,200 200.8 0.8 0.2,58,选配案例,判定准确度、精密度,各段示值平均值的最大偏倚为0.8,1,g,，,准确度满足要求；,各段示值的最大极差值0.2,1,g,，,精密度满足要求。,从技术、经济因素考虑，综合裁定,上海某衡器厂生产的,DZC200,型数显电子秤价格适中、操作方便，测量能力满足使用要求，决定选购此型号。,59,CASE STUDY,今有一家公司，新购置了一台分辨率为0.01,g，,量程为0200,g,的分析天平，秤量要求为30,1600.05,g,塑料粒子，其用50、100、150、200标准砝码校验后各段示值如下：,标称值 测量值（5次）,50 50.001 50.002 50.001 50.001 50.002,100 100.004 100.003 100.003 100.004 100.003,150 150.005 150.004 150.004 150.005 150.005,200 200.006 200.007 200.006 200.005 200.006,请问该分析天平的准确度、精密度能满足使用要求吗？,60,验收,请购部门依照请购单要求验收测量设备，主要包括：,设备名称,规格型号,量程,分辨率,外观等,进行使用前的校准，必要时由使用部门先行安装、调试。,61,使用前校准,合格？,合格？,合格,合格出厂,运输、仓储,入库验收,62,纳管,编号；,登记；,标识校准状态；,建立维修履历；,必要时，编制测量设备操作说明书。,63,登记范例,测量设备管理一览表,设备编号,设备名称,型号规格,验收日期,首校日期,测量范围,分辨率,校准周期,使用地点,64,校准合格证,测量设备编号,校准日期,校准周期,校准者,校准状态标识范例,65,测量设备维修履历,设备名称,设备编号,型号规格,验收日期,制造商,使用部门,主要技术参数,随机附件及资料,历次校准记录,维修记录,备注,66,使用,落实责任制；,严格执行操作说明书；,定期维护；,防止不当的调整；,搬运、储存时防止损坏或失效；,适合的环境条件；,应按期送校。,67,落实责任制,标识责任者,人,测量设备,68,严格执行操作标准书,测量设备,培训,考核合格,正确操作,69,定期维护,定期维护内容,清扫污秽,上防锈油,日常点检,活动部位加润滑油,70,防止不当的调整,作适当的封印,封印被破坏,立即识别出,及时得以调整,71,封印的形式,标签；,焊料；,线材；,涂料,封印应能达到一经改变即明显可见的效果！,72,搬运储存时防止损坏或失效,搬运规定,搬运时应尽可能选择平坦途径，并避免剧烈的震动。,严禁堆栈运输。,测量设备面板突出部份，如刻度盘、旋钮等必需加以保护。,若重量过重时，应由两入或可使用避震防护器具搬运。,73,搬运储存时防止损坏或失效,贮存规定,贮存时须予以适当的覆盖，以避免灰尘污染；,贮存时须注意干燥，以避免电子零件的故障；,其它的特殊之贮存规定依各仪器使用说明书规定执行。如温度、湿度、防震动、避免光照等要求。,74,适合的环境条件,环境条件是影响测量结果的重要因素，可根据测量设备制造商提供的说明书，配备适合的环境条件，通常包括：,温度、湿度；,温度变化；,照明；,振动；,灰尘；,清洁度；,电磁干扰等等。,75,应按期送校,使用部门责任者应根据仪器上的校准标签，在校准到期前一个月通知管理部门；,使用部门和测量设备管理部门应共同处理好测量设备校准时期测量问题。如：,备用测量设备,借用测量设备,但均应保证测量设备是合格的。,76,定期校准,确定合理校准周期；,使用校准规程，没有时应编制校准规程；,提供合适的校准环境；,记录校准的结果；,不合格校准结果的处理。,注：校准范围应涵盖测量范围。,77,校准周期的设定原则,要在测量器具的准确度变化对其使用可能产生明显影响之前再次校准。,属于国家强制检定的测量设备，校准的周期必须遵守国家检定规程的规定。这类测量设备的校准周期只可短于国家规定，而不能延长。,不属于国家强制检定的测量设备，可根据影响测量设备的多种因素决定校准周期。,78,确定合理的校准周期,合理校准周期,稳定性,环境条件,使用情况,以往校准结果,79,稳定性,稳定性,测量设备的结构,测量设备元器件性能,80,环境条件,环境条件,使用的温度、湿度,尘土、油污,酸性气体,环境条件变化剧烈,81,使用情况,使用情况,使用频率(三班/单班),操作者的素质,82,以往校准结果,1年,2年,3年,延长校准周期,缩短校准周期,校,准,周,期,83,使用校准规程,对于强制检定的测量设备必须依据国家检定规程执行。,对于非强制检定的测量设备可参照国家检定规程执行，易可依照自行编制的校准规程执行。,对于组织特殊的测量设备（如果国外进口的），当没有可依据校准规程时，应自行编制校准规程。,84,内校规程范例,一、目的：,为确保厂内高度规，均能维持其准确度及精密度,，以符合量测品质要求，故制定本标准书。,二、范围：,本公司使用之高度规，测量范围为0300,mm。,三、权责：,3.1高度规之校准,：,量具管理组。,3.2高度规之使用及保管：使用单位。,3.3高度规校准记录及保管：量具管理组。,85,内校规程范例,四、作业内容,4.1 校正频率：6个月,4.2 使用标准件：可追溯至国家标准送外校合格之标准环规及,外校合格之花冈石平台。内校合格之千分表。,4.3 校正环境：室内一般之温度、湿度。,4.4 允差：0.01,mm,4.5,校正步骤：,4.5.1 校正前：,4.5.1.1 将高度规擦拭干净。,4.5.1.2 转动高度进给轮，全程升降是否顺畅。,4.5.1.3 以目视观察计数器及附表指针在高度调整时，,活动是否顺畅。,4.5.1.4 检视高度规底座与导杆是否有松动。,86,内校规程范例,4.5.2 检准时,：,4.5.2.1 选择适当之块规尺寸，放置于花冈石平台上，,检验高度规。,4.5.2.2 将千分表安装于高度规划线针夹上。高度规放,置于花冈石平台上。,4.5.2.3 将高度规划线针夹上之千分表下降至探针接触,花冈石平台表面，并将千分表接触值记下及高,度规计数器，标度盘归零。,4.5.2.4 做三种不同尺寸校正，分别为20%、60%、80%,，每次千分表接触环规量测表之值必须相同，,每点校正两次，取其平均值。,87,内校规程范例,4.5.3 校正后：,4.5.3.1高度规升降轮转动不良时，转检验器位判定是否暂停,使用，并安排送校。,4.5.3.2升降轮齿轮磨耗，如以补正值尚不能得正确尺寸读数,值时，应予以暂停使用，并送修。如无法修护应予以报,废处理。,4.5.3.3高度规基座底部磨耗过大，影响量测精确度时，应以暂,停使用，并送修。如无法修护应予以报废处理。,4.5.3.4校准完毕，应于高度规基座明显处贴校准标识，并将,结果登录至内校记录表。,4.5.3.5块规使用完毕，须擦拭干净，并喷上防护油，放回固定,位置。,88,提供合适的校准环境,环境条件是影响校准结果的重要因素通常包括：,温度；,温度变化和温度梯度；,湿度；,照明；,振动；,电磁干扰；,灰尘；,校准实验室本身等等。,89,校准实验室要求,地面应足够坚硬，能承载、耐磨、不易保留灰尘、不易磨蚀、不产生静电、不潮湿、易于清扫，而且应给人一种舒适感；,最好背向阳光（在我国应处于建筑物的背面）。窗户不要太大，温控室可以没有窗户。照明用荧光灯以减少辐射热的影响。,墙面要平整、光滑。在潮湿地区应涂防霉菌油漆。,目前我国规定计量室的标准温度为20,c,，,各种实验室的常用温度和湿度参见下表：,90,我国实验室温湿度常用值,校验室名称,常用温度,c,温度波动,c,相对湿度%,长度测量室,20,0.5,70,电学标准室,23,0.5,70,热工仪表校准室,17-23,1,70,无线电仪表校准室,15-25,1,70,塑料、橡胶测试,23,1,50,5,91,记录校准结果,校准记录,校准依据,环境条件,校准项目,校准数据,各项目的允许误差,校准有效期,判定结果,校准日期、人员,92,校准记录形式,校准记录形式,内校,外校,内校记录表,校准报告/证书,检定证书,93,内校记录表,设备编号,型号规格,测量范围,设备名称,使用部门,最大允差,校准规程编号：,校准使用的设备及编号：,校准时环境条件：,校准数值记录：,量程,标称值,实测值,示值误差,单项结论,校准结论（标明有效期限）,备注：,校准者/日期：,94,95,96,能,接,受,吗,？,97,例 2/1,98,例 2/2,99,100,101,例 3/1,102,例 3/2,103,判定校准结果,依据测量要求,自行判定结果,委外校准报告,内部校准,合格？,示值误差,=,最大允许误差（,T/10）,判定标准,重复性,=,T/10,委外检测报告,104,CASE STUDY,某公司一数显高压表(量程为5,KV)，,经上海市计量测试技术研究院检测的数据如下：,输出电压实际值：,标称值（,KV）,实际值（,KV）10,次测量值极差(,KV),1 1.010 0.001,2 2.011 0.001,3 3.005 0.002,4 4.021 0.002,5 5.007 0.002,该仪器所需测量的数据为：3.2,0.2,KV,，,请问该数显高压表是否合格？若测量的数据为3.22,0.02,KV,，,又如何？,105,不合格校准结果的处理,校准,不合格,处理,不合格仪器,评估测量,的有效性,106,不合格仪器的处理,限,制,使,用,降,级,标识、隔离,处置,调整,修理,报废,107,不合格仪器的处理,修理,调整,再,次,校,准,合格,使用,108,评价测量结果有效性,对该不合格测量设备以往测量结果的有效性进行评价和记录,根据不合格情况判定是否需要对以往测量结果再次测量，若需要则：,用合格的测量设备进行再次测量；,在适当的范围内追溯；,直至测量结果正确；,并考虑调整校准周期。,109,Case study,某公司一电子秤(量程为200,g)，,经上海市计量测试技术研究院检测的数据如下：,各段示值如下：,标称值（,g）,实际值（,g）,0 0.5,50 50.4,100 100.7,150 151.2,200 203.0,该仪器所需测量的数据为：150,5,g,，,请问该电子秤是否合格？是否需追溯已销售的产品？,110,Case study,如果各段示值为：,指示值（,g）,实际值（,g）,0 0.0,50 49.4,100 98.7,150 148.2,200 197.0,该仪器所需测量的数据仍为：150,5,g,，,请问该电子秤是否合格？是否需追溯已销售的产品？为什么？,111,维修,使用时发现损坏,校准时不合格,专业人员,修理、调整,再校准,yes,使用,报废,no,112,报废,当检测设备经使用多年，主要测量功能丧失，且无修理价值时，管理部门申请报废。,申请表经批准后，及时予以报废处理。不得与在用的设备混放。,“报废申请单”见后页。,113,报废申请单,设备名称,验收日期,设备编号,价格,型号规格,使用部门,报废原因,审批意见,114,测量不确定度的评定,测量不确定度评定,测量不确定度的表示方法,测量不确定度的几个概念,测量不确定度的评定流程,测量不确定度的应用举例,115,测量不确定度表示方法,测量不确定度,标准不确定度,扩展不确定度,A,类标准不确定度,B,类标准不确定度,116,测量不确定度的几个概念,测量不确定度概念,不确定度的,A,类评定,不确定度的,B,类评定,合成标准不确定度,扩展不确定度,117,不确定度的,A,类评定,定义：用对测量样本进行统计分析的方法来评定标准不确定度，称为不确定度的,A,类评定，有时也称,A,类不确定度。用符号,U,A,表示。,这里的统计方法，是指根据随机取出的测量样本中所获得的信息，来推断关于总体性质的方法。例如：在重复性条件下的任何一个测量结果，可以看作是无限多次测量结果（总体）的一个样本，通过有限次数的测量结果（有限的随机样本）所获得的信息（如平均值,x、,实验标准差,s），,来推断总体的平均值（,）以及总体标准差,，这就是所谓的统计分析方法，,A,类标准不确定度用实验标准差表征。,118,不确定度的,A,类评定,当对同一被测量作,n,次测量，表征测量结果分散性的量,s,实验标准偏差，按下式计算：,s(x),表示测量仪器的重复性,S(x),表示用此测量仪器所得测量结果的分散性。,119,不确定度的,B,类评定,定义：用不同于对测量样本进行统计分析的方法来评定标准不确定度，称为不确定度的,B,类评定，有时也称为,B,类不确定度评定。,其符号用,u,B,表示，它用根据经验或资料及假设的概率分布估计的标准差表示，亦即其原始数据并非来自观测列的数据处理，而是基于实验或其他信息来估计，含有主观鉴别的成分。,120,不确定度的,B,类评定,用于不确定度,B,类评定的信息来源一般有：,以前的测量样本数据；,对有关技术资料和测量仪器特性的了解和经验；,仪器的说明书；,校准证书、检定证书或其他文件提供的数据；,某些资料给出的参考数据及其不确定度。,B,类评定方法要求具备实践经验和判断能力。这种技巧是可以掌握的。应认识到，,B,类不确定度与,A,类同样可靠。,121,合成标准不确定度,定义：当测量结果是由若干个影响分量的值求得时，且此若干个影响分量不相关时，测量结果的合成不确定度等于这些影响分量的标准差平方和的正平方根。用符号,u,c,表示。,U,i,表示影响分量的标准差，为,A,类或,B,类标准不确定度的分量。,122,扩展不确定度,定义：扩展不确定度是确定测量结果区间的量。是由合成不确定度的倍数（即,k u,c,）,表示的。用符号,U,表示。,U=k u,c,注：,K,值一般取为2，有时取3，取决于被测量的重要性、效益和风险。,123,测量不确定度的评定流程,确定被测量与输入量间关系（或称建立数学模型）,列出测量不确定度来源,标准不确定度分量评定,A,类评定,B,类评定,计算标准不确定度,评定扩展不确定度,不确定度报告,结束,开始,124,测量不确定度评定实例,高值电阻的测量,测量任务：某电子设备生产中需要使用1兆欧的高值电阻，设计要求其最大允许误差极限在,0.1%以内。为此，对选用的高值电阻进行测量，以确定其电阻值是否满足预期的要求。,测量方法：用一台数字多用表对被测电阻器的电阻进行直接测量。测量系统按下图连接：,125,测量不确定度评定实例,数字多用表,126,测量不确定度评定实例,所用的测量仪器：5位数字多用表一台，其电阻测量功能的技术指标为：,最大允许误差,（0.005%,x,读数+最低位数值）；,满量程值1999.9千欧；,最低为数值0.01千欧；,当环境在5-25,C,时温度系数的影响可忽略；,所使用的数字多用表经检定合格并在有效期内。,127,测量不确定度评定实例,实测记录,室温,：（,23,1）,C,从数字多用表上重复侧得的10个显示值,R,i,列于下表：,第,I,次,读数,R,i,千欧,第,I,次,读数,R,i,千欧,1,999.31,6,999.23,2,999.41,7,999.14,3,999.59,8,999.06,4,999.26,9,999.92,5,999.54,10,999.62,平均值,R,999.408,128,测量不确定度评定实例,测量次数：,n=10,测量结果,R=999.408,千欧,测量不确定分析,数学模型,电阻器的电阻值就等于数字多用表的电阻显示值,R.,测量不确定度来源,数字多用表不准；,由于各种随机因素影响使读数不重复。,129,测量不确定度评定实例,标准不确定度评定,读数重复性引入的标准不确定度,u,1,按,A,类方法评定，由实测数据得到实验标准差,s(R)：,故由读数重复性引入的标准不确定度,数字多用表不准引入的标准不确定度,u,2,按,B,类方法评定，根据其技术指标确定最大允许误差的区间的半宽度是,（0.005%,x,读数+3,x,最低位数值）,取,k=3,U,2,=(0.005%X 999.408+3X0.01)/3=0.027,千欧,0.082千欧,130,测量不确定度评定实例,合成标准不确定度的计算,上述两项标准不确定度分量之间不相关，所以合成标准不确定度,u,c,=,扩展不确定度的计算,取包含因子,K=3，,故扩展不确定度,U,为：,U=K,u,c,=3 x 0.086=0.26,千欧,千欧,131,审核时经常发现的问题,量规仪器校验判为不合格，但缺乏对测量结果有效性的评价和记录；,检定报告中只有检定结果，而无测量依据、测量条件及数据；,校准报告取回后，没有根据实际使用要求作合格与否的判定或降级使用的决定。,某些用于验证辅助材料的量规仪器没有受到控制。,测试软件没有受控。,校准的范围没有涵盖实际测量范围。,132,案例练习,请化10分钟时间，阅读以下3个案例，并指出存在的问题点。,133,计量人员资格要求,量规仪器的校验工作应由懂得校验知识的人员承担。,对于量规仪器较多的企业，可委派适当人员到国家计量行政部门接受计量知识与技能培训，获证后从事企业内部的计量工作。,对于量规仪器较少的企业，可直接将量规仪器委托外部合格的实验室进行校验。,134,参考资料,ISO10012,测量设备的质量保证要求;,QS9000 MSA;,中华人民共和国计量法；,中华人民共和国标准化法；,中华人民共和国产品质量法；,中国计量行政部门编制的检定规程等。,中国计量在线（,http:www.chinajlonline）,135,
