油蒸气挥发控制EVAP.ppt

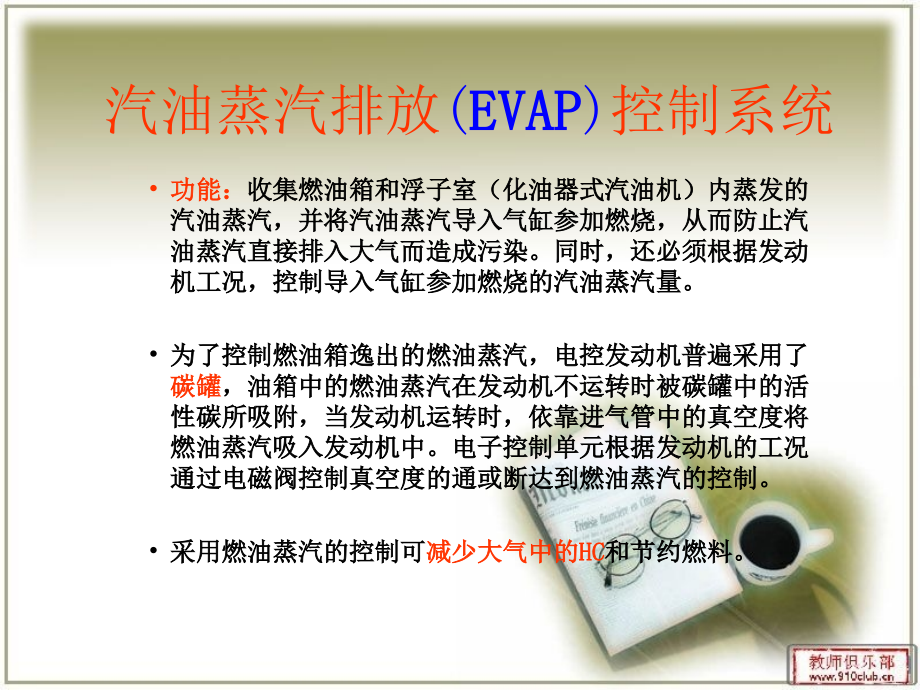

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,排放控制系统,汽车排放污染来源：,发动机排出的废气（约占,65,以上）,曲轴箱窜气（约占,20,）,燃料供给系统中蒸发的燃油蒸汽（约占,10,20,）,汽油机的主要污染物：,一氧化碳,CO,、碳氢化合物,HC,、氮氧化合物,NO,X,汽车排放控制系统（排污治理方法）：,曲轴箱强制通风,PCV,系统,汽油蒸汽排放,EVAP,控制系统,废气再循环,EGR,系统,三元催化转换器,TWC,与空燃比反馈控制系统,二次空气供给系统,热空气供给系统,汽油蒸汽排放,(,EVAP,),控制系统,功能：,收集燃油箱和浮子室（化油器式汽油机）内蒸发的汽油蒸汽，并将汽油蒸汽导入气缸参加燃烧，从而防止汽油蒸汽直接排入大气而造成污染。同时，还必须根据发动机工况，控制导入气缸参加燃烧的汽油蒸汽量。,为了控制燃油箱逸出的燃油蒸汽，电控发动机普遍采用了,碳罐,，油箱中的燃油蒸汽在发动机不运转时被碳罐中的活性碳所吸附，当发动机运转时，依靠进气管中的真空度将燃油蒸汽吸入发动机中。电子控制单元根据发动机的工况通过电磁阀控制真空度的通或断达到燃油蒸汽的控制。,采用燃油蒸汽的控制可,减少大气中的,HC,和节约燃料。,机械式,EVAP,控制系统,电控,EVAP,控制系统典型布置,控制方式：,1,、,ECU,清污电磁阀,真空,真空控制阀,进气歧管吸入燃油蒸汽,2,、,ECU,清污电磁阀,进气歧管吸入燃油蒸汽,电控,EVAP,控制系统工作过程,韩国现代轿车,EVAP,系统,在部分电控,EVAP,控制系统中，活性碳罐上不设真空控制阀，而将受,ECU,控制的电磁阀直接装在活性碳罐与进气管之间的吸气管中。,控制方式：,ECU,清污电磁阀,进气歧管吸入燃油蒸汽,一般维护,：经常检查管路是否漏气，滤芯是否堵塞。,真空控制阀的检查,：拆下真空控制阀，用手动真空泵对真空控制阀施加,5kPa,的真空度，从活性炭罐侧孔吹入空气应畅通；不施加真空度，吹入空气则不通。,电磁阀的检查,：拆下电磁阀进气管一侧的软管，用手动真空泵由软管接头给控制电磁阀施加一真空度，电磁阀不通电时应能保持真空度；若电磁阀通以蓄电池电压，真空度应释放。,电磁阀电阻的检查,：电阻为,36,44,。,EVAP,系统的检修,
