土木工程概论PPT课件--11土木工程施工.ppt

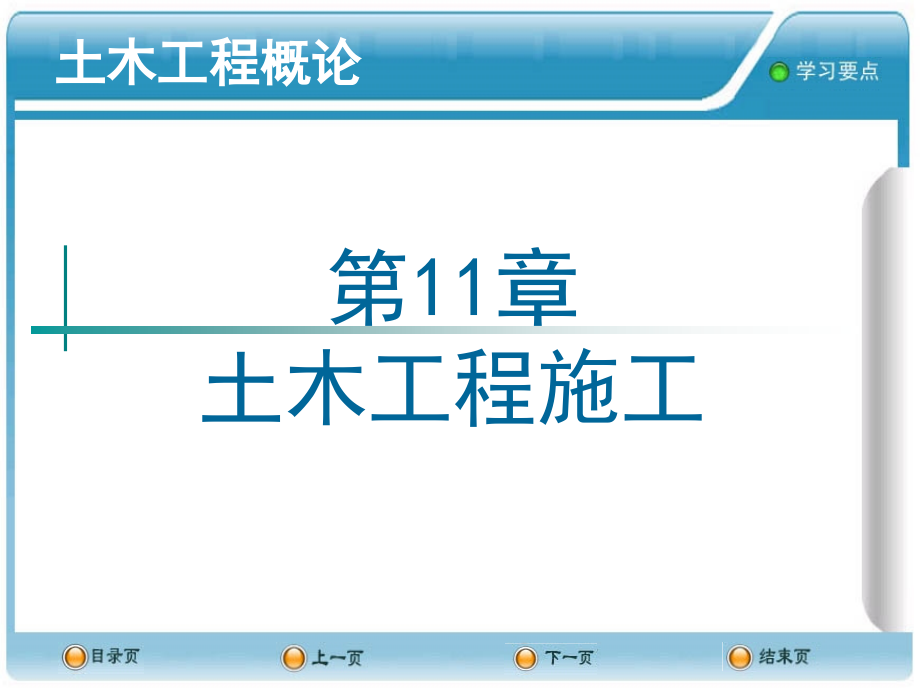

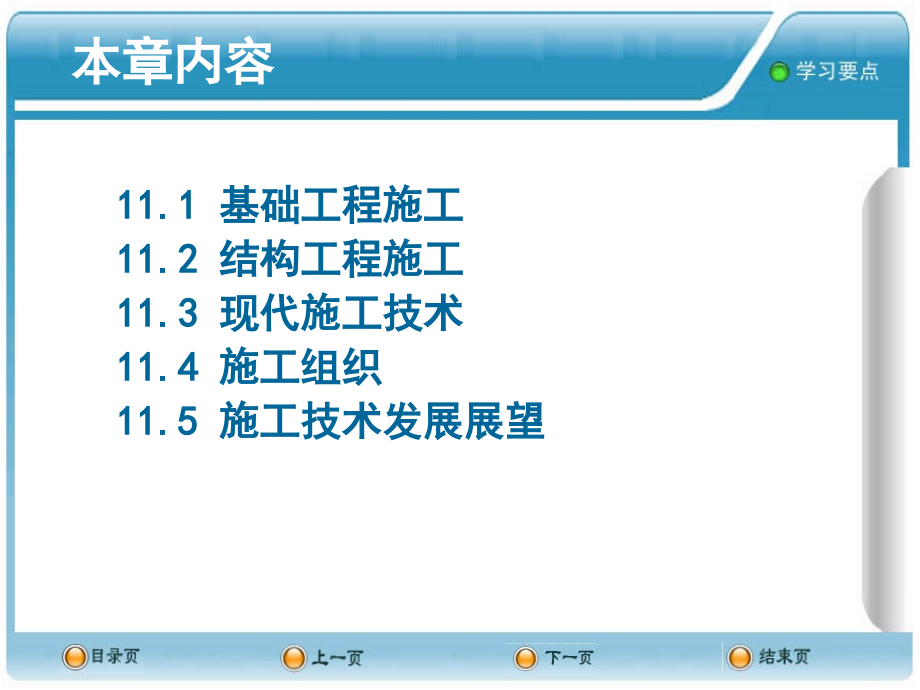

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第,11,章土木工程施工,本章内容,11.1,基础工程施工,11.2,结构工程施工,11.3,现代施工技术,11.4,施工组织,11.5,施工技术发展展望,将设计的施工图纸转变为实际的建筑物，必须经过建筑施工，它是建筑结构施工、建筑装饰施工和建筑设备安装的总称。,一、概念：,二、内容：,土木工程施工可分为,施工技术和施工组织两大部分,11.1,基础工程施工,基础工程主要包括,土石方工程,和,基础工程,。,土石方工程简称土方工程，包括：,场地平整、基坑（槽）及管沟开挖、地坪填土、路基填筑、隧道开通及基坑回填,等。,基础工程：天然浅基础和深基础。,放坡开挖：,是选择合理的坡度系数进行基坑开挖。,适用于地基土,质好、开挖深度不大，施工现场有足够放,坡场地的工程。,11.1.1,坑槽土方施工,一、土方边坡与土壁支撑,它们的作用是保证土壁稳定。,基坑的常用支护方法,基坑无法放坡或放坡无法保证土壁稳定时，应根据,开挖深度、土体类别及工程性质等综合因素选择基坑支,护方法。,基坑的简易支护,适用于部分,地段放坡不,够的宽度较,大的基坑使,用。,适用于部分地,段下部放坡不,够的宽度较大,的基坑使用。,(a),衬板式,(b),悬臂式,(c),拉锚式,(d),锚杆式,(e),斜撑式,1,横撑；,2,立木；,3,衬板；,4,桩；,5,坑底；,6,拉条；,7,锚固桩；,8,锚杆；,9,斜撑,坑壁支撑方式,基坑支护。,深基坑的悬臂式支护,开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式,和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全度好、,费用低。,适于开挖面积,大、深度大于,6m,、不允许放,坡、邻近有建,（构）筑物的,深基坑的间隔式排桩支护,土木工程概论,深基坑的拉锚式支护,在立壁土层上钻（掏）孔至要求深度，孔,内放入钢筋，灌入水泥砂浆或化学浆液，使之,与土层结合成抗拉锚杆，将立壁土体侧压力传,至稳定土层。,适用于难以采用内支撑的大面积、,深基坑、各种土层的坑壁支护。,3.1,基坑工程,土木工程概论,深基坑的内撑式支护,由支护桩或墙和内支撑组成，适,用于各种地基土层，缺点是内支撑会,占用一定的施工空间。,北京地铁熊猫环岛,车站基坑钢管支护,大型深基坑的钢管对撑支护,3.1,基坑工程,土木工程概论,制作深基坑砼构架,构架支护下,挖桩间土方,3.1,基坑工程,构架支护下,逆作法施工,11.1.1,坑槽土方施工,二、基坑排水与降水,1,、明沟集水井抽水,2,、,井点降水,明沟排水法,明沟与集水井排水,在基坑的,一侧或四周,设置,排水明沟,，在四角或每隔,20,30m,设一,集水井,，排水沟始终比开挖面低,0.4,0.5m,，集水井比排水沟低,0.5,1m,，在集水井内设,水泵将水抽排出基坑,。,3.1,明排水法,普通明沟与集水井排水法,共,60,页,第,38,页,施工降水,在含水丰富的土层中开挖大面积基坑时，明沟排水法难以排干大量的地下涌水，当遇粉细砂层时，还会出现严重的,翻浆、冒泥、涌砂现象,，不仅基坑无法挖深，还可能造成大量,水土流失、边坡失稳、地面塌陷,，,严重者危及邻近建筑物的安全,。遇有此种情况时应采用,井点降水的人工降水方法施工,。,3,施工排水,地下室电梯井局部二次降水,全基坑轻型井点降水,共,60,页,第,41,页,11.1.1,坑槽土方施工,三、基础土方的开挖,1,、分类：人工开挖、机械开挖,2,、常用机械：推土机、铲运机、挖掘机,11.1.4,深基础施工,深基础工程是由地面向下开挖的一个地下空间，基坑周围一般为垂直的挡土结构。,深基坑施工图,11.1.4,深基础施工,一、桩基础,桩基础由桩和桩顶的承台组成,。,桩基础施工,11.2,结构工程施工,11.2.1,砌筑工程,11.2.2,钢筋混凝土工程,11.2.3,预应力混凝土工程,11.2.4,结构安装工程,指砖石块体和各种类型砌块的砌筑。它是一个综合的施工过程，包括材料运输、脚手架搭设、砌筑工艺等。,11.2.1,砌筑工程施工,1,落地式,2,悬挑式,3,吊挂式,4,附着升降,砌筑工艺的基本要求：横平竖直、砂浆饱满、灰缝均匀、上下错缝、内外搭砌、接槎牢固。,砌筑用脚手架：砌筑过程中堆放材料和工人进行操作的临时性设施。按其搭设位置分为外脚手架和里脚手架两大类。,外脚手架的四种形式：,扣件式钢管脚手架（落地式）搭设施工,共,47,页,第,13,页,专用悬挑钢梁,水平布置,悬挑钢梁,的楼面锚固,型钢悬挑脚手架,的搭设,共,47,页,第,21,页,材料运输：有垂直运输、地面运输和水平运输。其中垂直运输是影响砌筑工程施工速度的重要因素。,垂直运输的几种常用设备：,履带式起重机,附着式塔式起重机,下旋转塔式起重机,垂直运输设施,井架是施工中最常用、最简便的垂直运输设施。,钢管井架,共,47,页,第,38,页,5.2,龙门架,是由立柱、天轮梁构成的门式架。在龙门架加设滑轮（天轮、地轮）、导轨、吊盘、安全装置及起重索、缆风绳构成完整的垂直运输体系。龙门架的基本构造见右图：,5,垂直运输设施,共,47,页,第,43,页,3,建筑施工电梯,人货两用建筑施工电梯是高层建筑的常用垂直运输机械。其吊笼装在井架的外侧，沿齿轮条式轨道升降。它附着在建筑结构上，可载货,1,1.2t,，可乘,12,15,人，可随建筑主体结构施工往上接高,100m,。,SC200,建筑施工电梯,共,47,页,第,46,页,共,47,页,第,47,页,拌制混凝土,配料,粗细骨料,水泥,水,外加剂,浇筑混凝土,钢筋制备与安装,模板安装,养护,拆模,模板修理,11.2.2,钢筋混凝土工程施工,钢筋混凝土工程的一般施工程序：,钢筋混凝土工程,钢筋工程,模板工程,混凝土工程,1.,钢筋工程,钢筋检验,钢筋的冷加工,钢筋连接,绑扎连接,焊接连接,机械连接,11.2.2,钢筋混凝土工程施工,2.,模板工程：,混凝土成型的模具。,质量要求：形状尺寸准确、足够的强度、拆装方便等。,1,模板的种类,模板系统的组成：,包括,模板板块,和,支架,两大部份。模板板块是由,面板、次肋、主肋,等组成。支架则有,支撑、桁架、系杆,及,对拉螺栓,等不同的形式。,按材料分：,有木模板、竹模板、钢木模板、钢模板、塑料模板、铸铝合金模板、玻璃钢模板等。,第,11,讲,模板工程,共,60,页,第,2,页,组合钢模板,11.2.2,钢筋混凝土工程施工,三、混凝土工程施工,混凝土工程包括：制备、运输、浇筑、养护。,制备,运输,大型现代化混凝土搅拌站,11.2.3,预应力混凝土工程施工,一、先张法施工,二、后张法施工,三、无粘结预应力混凝土施工,预应力混凝土工程,先张法,后张法,先张法：在浇筑混凝土构件之前，张拉预应力筋，将其临时锚固在台座或钢模上，然后浇筑混凝土构件，待混凝土达到一定强度，并使预应力筋与混凝土间有足够粘结力时，放松预应力，预应力筋弹性回缩，借助于混凝土与预应力筋间的粘结，对混凝土产生预压应力。多用于预制构件厂生产定型的中小型构件。,后张法：构件或块体制作时，在放置预应力筋的部位预先留有孔道，待混凝土达到规定强度后，孔道内穿入预应力筋，并用张拉机具夹持预应力筋将其张拉至设计规定的控制应力，然后借助锚具将预应力筋锚固在构件端部，最后进行孔道灌浆（亦有不灌浆者）。锚具是预应力构件的一个组成部分，永远留在构件上，不能重复使用。,11.2.4,结构安装工程施工,一、起重机械,塔式起重机的类型,起重机施工现场,11.2.4,结构安装工程施工,结构安装可以分为,:,1,、按单个构件吊装，吊至安装位置后组拼成整体结构；,2,、地面拼装后整体吊装和特殊安装法。,有的大型网架屋盖是在地面拼装成整体后，采用特殊施工工艺整体起吊就位的。,网架整体吊装,11.2.5,钢结构工程施工,根据实际情况合理地分割成各种单元体,尽可能多地争取在工厂或预制场地焊接,空间网格结构施工,网架施工,11.3,现代施工技术,基坑支护技术,钢支撑,大体积混凝土施工技术,大体积混凝土基础施工,11.3,现代施工技术,11.4,施工组织,建筑工程施工组织设计，是指导施工全过程的技术经济文件。,其目的是使建筑工程的施工得以实现有组织、有计划地连续均衡生产，从而达到工期短、质量好、成本低的效益目的。,其主要内容包括流水施工、施工网络图绘制、施工组织和设计、施工进度、安全、成本控制,施工管理体系,11.4,施工组织,施工质量保证体系,11.4,施工组织,11.5,施工技术发展展望,1,、至今仍以手工、半机械或机械作业为主体，劳动效率较低,2,、现代高科技含量较低。在施工技术中，运用遥感、通讯、智能和控制这样的信息技术还差距很大，对复合材料技术、微处理技术等还很少研究。,3,、专项施工技术的专业化程度低。在全国各地发展极不平衡，已有的技术成果也没有得到很好的应用。,一、我国整体施工技术的主要问题,二、对我国施工技术的发展展望,1,、分利用现有施工技术成果，进一步扩大技术积累，促进其转化为生产力。,2,、建立与完善专业技术分包公司，使专项技术得到不断优化，精益求精，并与现代新科技相结合。,3,、不断开发新的施工技术。,4,、做到设计与施工一体化,5,、大力发展与运用集合技术，使现代管理与现代施工技术有机结合起来,11.5,施工技术发展展望,课外查阅,1,、近三年来土木工程施工的新技术。,2,、奥运体育场馆建设中的有关施工的报道。,
