地面停车场.ppt

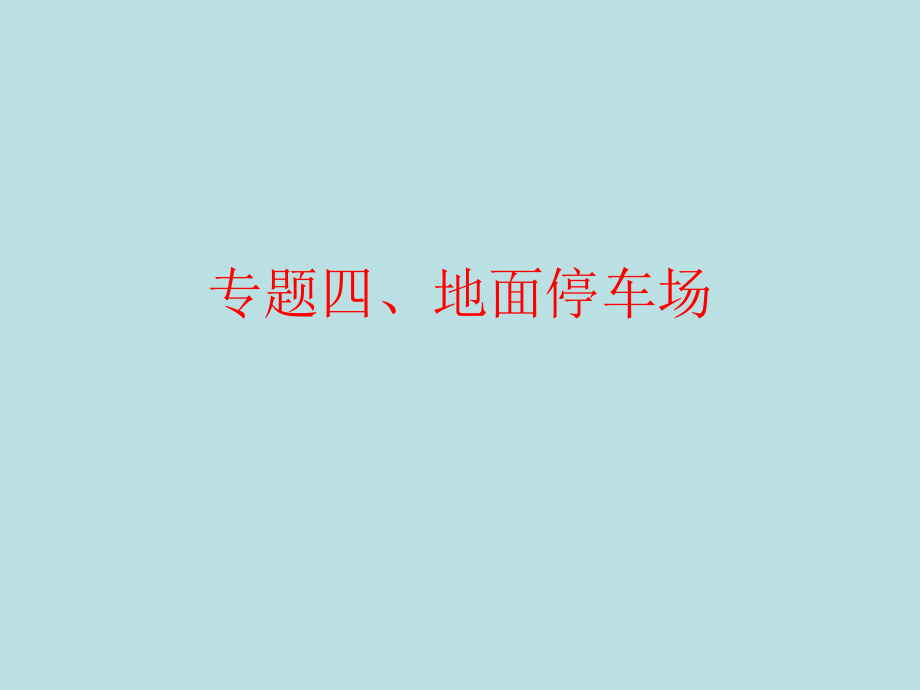

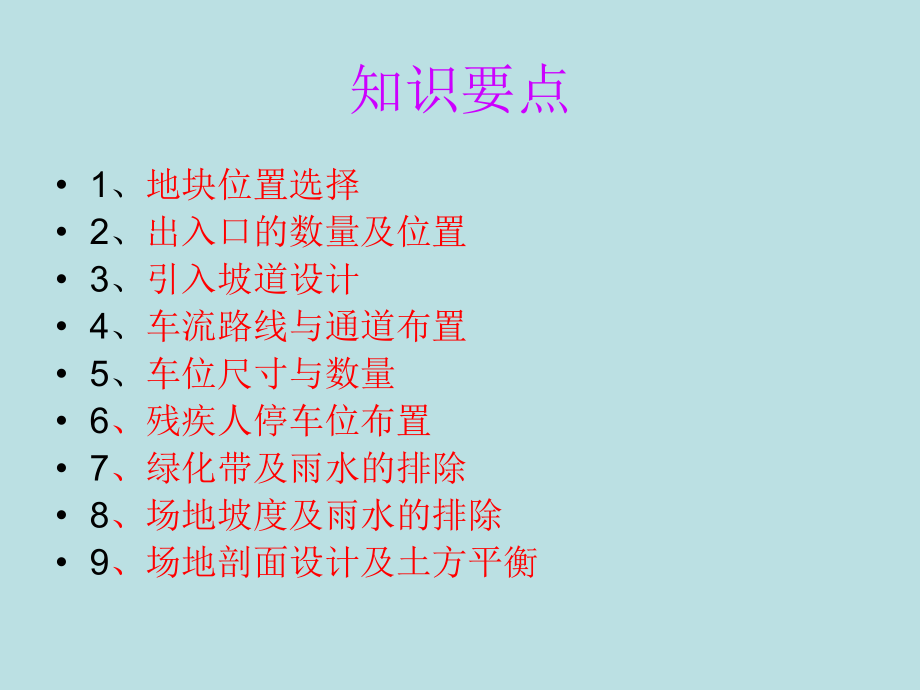

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,专题四、地面停车场,知识要点,1,、,地块位置选择,2,、,出入口的数量及位置,3,、,引入坡道设计,4,、,车流路线与通道布置,5,、,车位尺寸与数量,6,、残疾人停车位布置,7,、绿化带及雨水的排除,8,、场地坡度及雨水的排除,9,、场地剖面设计及土方平衡,第一节 基本知识,一、停车场的组成部分,1,、出入口,a,、,出入口位置,大中城市的道路红线交点至场地道路中心线,70m,b,、,出入口数量,停车位,50,辆,以下,1,个，,50,辆及以上,2,个,2,、通道,:,一般要求,环道,3,、停车位,4,、隔离带,5,、附属设施,二、停车场布置的设计方法,1,、确定技术条件,2,、平面布置,（,1,）停车场内部交通流线组织,:,单向右行，右转出入,（,2,）确定通道布置：,尽端式、环道式,（,3,）布置停车位：,垂直式、斜列式、平行式,（,4,）连接平曲线,3,、竖向布置,（,1,）确定停车坪的坡度：,最小,0.3%,，与通道平行时最大,1%,，与通道垂直时最大,3%,（,2,）计算各控制点的标高,（,3,）标注各通道的坡度标,4,、布置雨水口,（,1,）确定停车坪的横断面形式,（,2,）找出各区的积水点,5,、绿化布置,熟记数据,1,、,出入口位置,大中城市的道路红线交点至场地道路中心线,70m,2,、,出入口数量,停车位,50,辆,以下,1,个，,50,辆及以上,2,个（与地下车库不同）,3,、,引入坡道最大坡度,广场引道,7%,（城市道路,9%,）,4,、,通道布置,一般要求,环道,5,、,机动车出入口,距地铁出入口、公交站台边缘不应小于,15,米,，,距公园、学校、儿童及残疾人使用的建筑的出入口不应小于,20,米,6,、车库两个出入口间距不小于,10,米,
