热敏电阻电桥测温.ppt

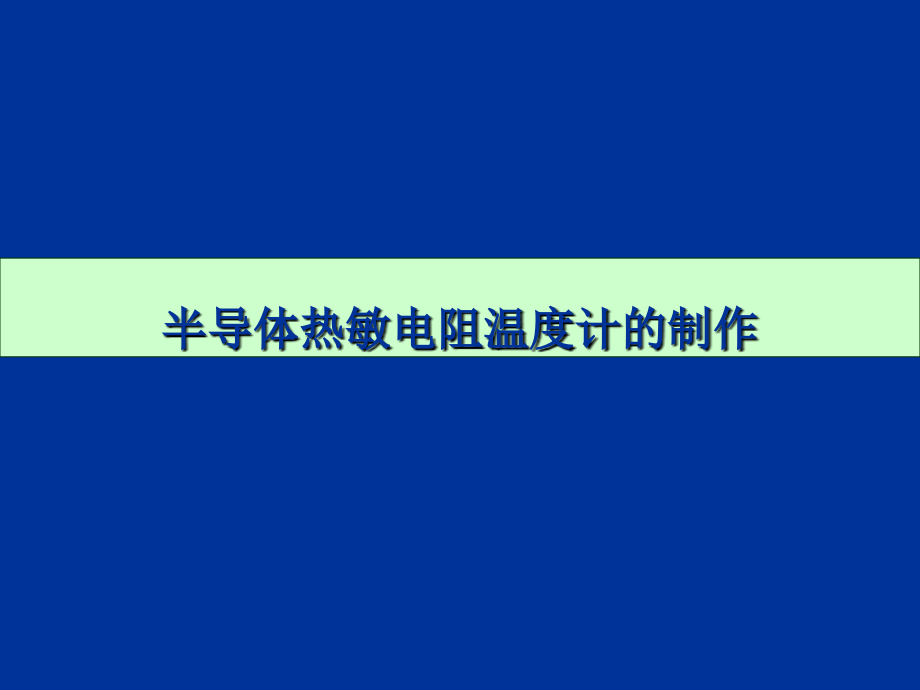

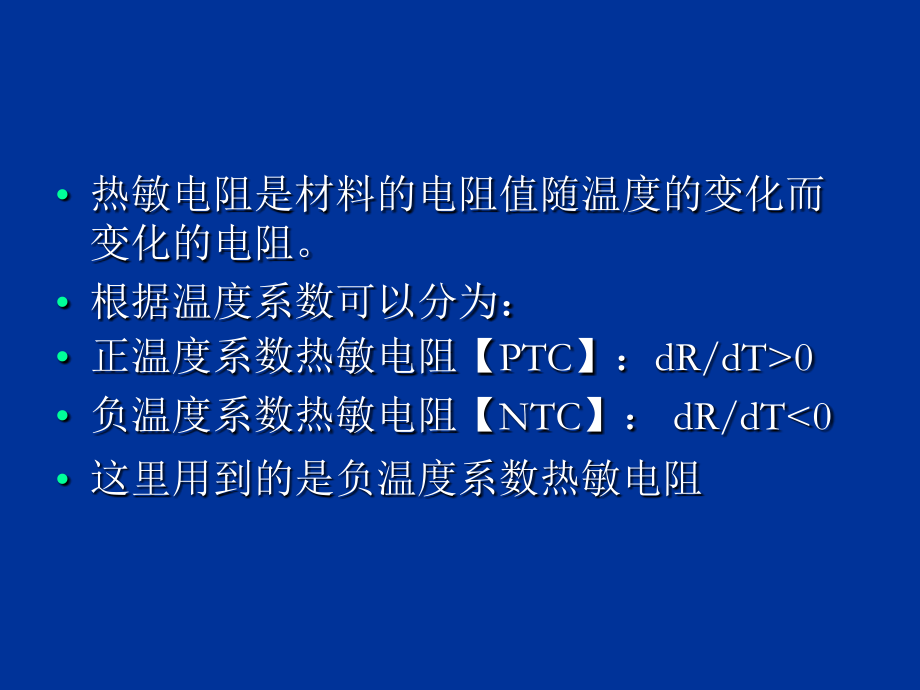

单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,半导体热敏电阻温度计,的制作,热敏电阻是材料的电阻值随温度的变化而变化的电阻。,根据温度系数可以分为：,正温度系数热敏电阻,【PTC】,：,dR/dT0,负温度系数热敏电阻,【NTC】,：,dR/dT0,这里用到的是负温度系数热敏电阻,温度采集电路,ADC,转换,单片机处理,温度显示电路,基本流程图,负温度系数热敏电阻,以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质，温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；,随着温度的升高，载流子数目快速增加，远大于原子阻碍的提高速度。所以电阻值降低。,NTC,热敏电阻器可广泛应用于温度测量、温度补偿、抑制场合。,热敏电阻样品图,负温度系数热敏电阻,负温度系数热敏电阻的主要技术参数：,温度特性,：,B,值：,其中,R,T,和,R,N,分别是温度,T,和,N,时的电阻值。,B,值也不是恒定值，只是在某一个区间内变化不大。,电流型非平衡电桥,在其他参数不变的条件下，,R,T,的变化直接影响,Ig,的变化，而,R,T,的阻值受温度的影响。,导致 Ig-t形成一一对应的关系。温度计的基础！,电桥的,IgR,T,关系,温度与电流的关系,NTC,热敏电阻器可广泛应用于温度测量、温度补偿、抑制场合。,
