第8章 图样画法(3).ppt

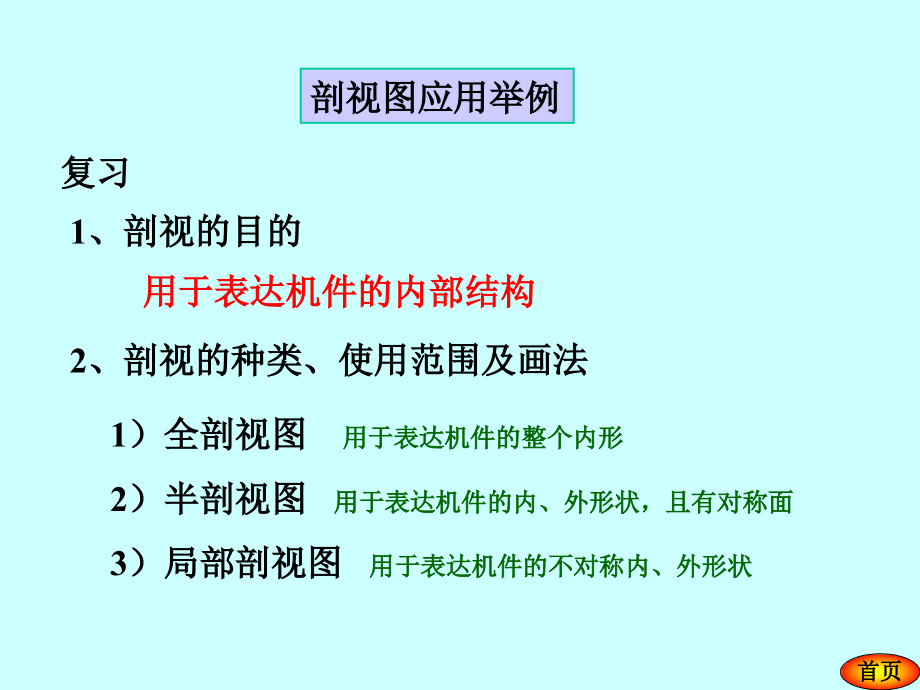

单击以编辑,母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,8,章 图样画法,8.1,视图,8.2,剖视图,目录,8.3,断面图,8.4,局部放大图和简化画法,首页,剖视图应用举例,1,、剖视的目的,复习,用于表达机件的内部结构,2,、剖视的种类、使用范围及画法,1,）全剖视图,用于表达机件的整个内形,2,）半剖视图,用于表达机件的内、外形状，且有对称面,3,）局部剖视图,用于表达机件的不对称内、外形状,返回,H,V,W,首页,8.3,断面图,一、断面图的概念,假想用剖切面将物体的某处切断，,只画出该剖切面与物体接触部分（剖面区域）的图形,。,首页,二、,断面图,与剖视图的区别,断面图与剖视图的区别在于：断面图是,零件上剖切处断面,的投影，而剖视图则是,剖切后零件的投影,。,剖视图,断面图,首页,三、,断面图的种类,移出断面图,画在视图之外，轮廓线用粗实线绘制,。配置在剖切线的延长线上或其他适当的位置。,画法,移出断面图,重合断面图,首页,重合断面图,画在视图之内，轮廓线用细实线绘制,。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。,画法,重合断面图不需标注,当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断,首页,1,、移出断面,标注内容：,四、,断面图的标注,移出断面一般应用,剖切符号,表示剖切位置，用,箭头,表示投射方向，并注上,字母,，在断面图的上方应用同样的字母标出相应的名称,“,一,”,。,首页,（,1,）配置在剖切符号延长线上，由于剖切位置已很明确，,可省略名称,字母。,箭头的是否省略：,看图形相对剖切迹线是否对称,2,、省略标注的规定,首页,2,、配置在其它地方，由于需要对号入座，,不可省略名称,字母。,箭头是否省：看图形相对剖切迹线是否对称,A,A,B,B,B,B,A,A,首页,五,、,断面图画法的几点规定,当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视绘制。,首页,当剖切平面通过非圆孔，导致出现分离的两个断面时，这些结构也按剖视绘制。,错,首页,用两相交剖切平面作断面图，两个,断面图,要断开,剖切平面一定要垂直于零件的边界。,首页,8.4,局部放大图,和简化画法,一、局部放大图,将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部放大图。,1.,局部放大图的画法和配置,局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关；局部放大图应尽量配置在被放大部位的附近。,画局部放大图要注意两点：,局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比，与被放大部位的原图所采用的比例无关；,2,:,1,首页,局部放大图采用剖视图和断面图时，,其图形按比例放大，,断面区域中的,剖面线的间距必须仍与原图保持一致。,2.,局部放大图的标注,一般应用细实线圈出被放大的部位；,当同一零件上,有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例；,当零件上被放,大的部分仅一个时，在局部放大图的上方只需注明所采用的比例。,2,:,1,首页,当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例；,A,A,AA,4,:,1,2,:,1,首页,2,:,1,当零件上被放,大的部分仅一个时，在局部放大图的上方只需注明所采用的比例。,首页,二、简化表示法,实长,实长,轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出，,但要标注实际尺寸,。,标注尺寸时，仍注实长。,拉杆轴套断开画法,阶梯轴断开画法,对较长机件的折断画法,首页,回转体机件上的网状物或滚花部分，可以在轮廓线附近用细实线画出或省略。,机件中具有若干直径相同且按规律分布的孔，可以只画出一个或几个，其余只需表示出孔的中心位置，但在图中应注明孔的总数。,首页,机件中具有若干相同结构,(,如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余可用细实线连接表示，但在图中必须标注该结构的总数。,个,厚度,1,个,首页,机件回转体上均匀分布的孔、肋、轮辐等结构不处于剖切平面上时，可以将这些结构自动旋转到剖切平面上画出，不需任何标注和说明。,孔未剖到画成剖到,肋不对称画成对称,首页,当回转体零件上的平面在图形中不能充分表达时，可用两条相交的细实线表达这些平面。,首页,机件上某些较小结构的形状已在一个视图中表达清楚时，则在其它视图中应当简化或省略，不必按投影画出所有线条。,省略相贯线,省略截交线,省略中间两个圆,首页,当,机件上有圆柱形法兰，其上有均匀分布的孔时，可简化表示。,首页,图形对称时，可画略大于一半，也可只画出一半或,4/1,，并在对称中心线的两端画出两条与其垂直的二平行细实线。,1,、移出,断面图,2,、,重合,断面图,机件的表达方法,视图,（用于表达机件外部结构和形状）,剖视图,（用于表达机件内部结构和形状）,断面图,（用于表达机件断面的形状）,1,、基本视图,向视图,2,、局部视图,3,、斜视图,1,、全剖,视图,2,、半剖,视图,3,、局部,剖视图,用于表达机件的外部结构形状,用于表达机件的局部外形,用于表达机件的倾斜部分的外形,用于表达机件的整个内形，,用于表达机件的内、外形状，且有对称面,用于表达机件的不对称内、外形状,画在视图轮廓线之外，,用粗实线,绘制轮廓,画在视图轮廓线内，,用,细实线,绘制轮廓,基本视图不需标注，向视图要加标注。,要加标注：,用字母表示名称，箭头表示投影方向。,可用不同的剖切方法（,4,种）剖开机件得到全剖、半剖、局部剖视图。,除,单一剖切平面,通过机件的对称面剖切或剖切位置明显且中间无其它图形隔开时，可省略标注外，,其余情况均需加标注,。,局部剖视图波浪线的,三个不允许。,标注：,图形画在,剖切面的延长线上,时：断面图形对称，不标注，断面图形不对称，注画出箭头，,省略字母,；,图形放在,其它位置,时（,字母不能省,）：断面图形对称，省略箭头，断面图形不对称，全部标注。,不需标注。,本章,小结：,w,v,H,补充内容,第三角画法简介,一、什么是第三角画法？,三个互相垂直的投影面,V,、,H,、,W,，将,W,面左侧空间划分为四个区域，按顺序分别称为第一角、第二角、第三角、第四角。,将物体放在第三角，使投影面处在观察者和物体之间进行投射。,H,V,第三角画法中的三视图,三视图的形成,前视图,顶视图,从上向下观察物体，在水平面（,H,面）上所得的视图。,右视图,从右向左观察物体，在侧平面（,W,面）上所得的视图。,三视图的展开,向前翻转,90,向上翻转,90,从前向后观察物体，在正平面,（,V,面）上所得的视图。,前视图,顶视图,右视图,长,高,宽,宽,展开后的三视图及度量对应关系,第三角画法与第一角画法的比较,视图的名称和位置关系不同,反映机件的部位有所不同,前,前,后,后,前,前,后,后,上,上,上,上,下,下,下,下,左,左,左,左,右,右,右,右,第一角画法,第三角画法,顶视,前视,右视,主视,俯视,左视,第三角画法中六个基本视图的配置,左视,右视,前视,顶视,底视,后视,长,长,高,宽,作业,1,、,P33 8-17,（,1,）,(3),；,注意：,重合断面的轮廓线用细实线,移出断面的轮廓线用粗实线,2,、,P34,8-18,，注明三个方向的尺寸基准；,3,、,P35 8-19,，,另用白纸画，按作业本上的大小画出；,注意剖视之后的尺寸标注变化。,首页,END,
