工厂总平面图设计练习.ppt

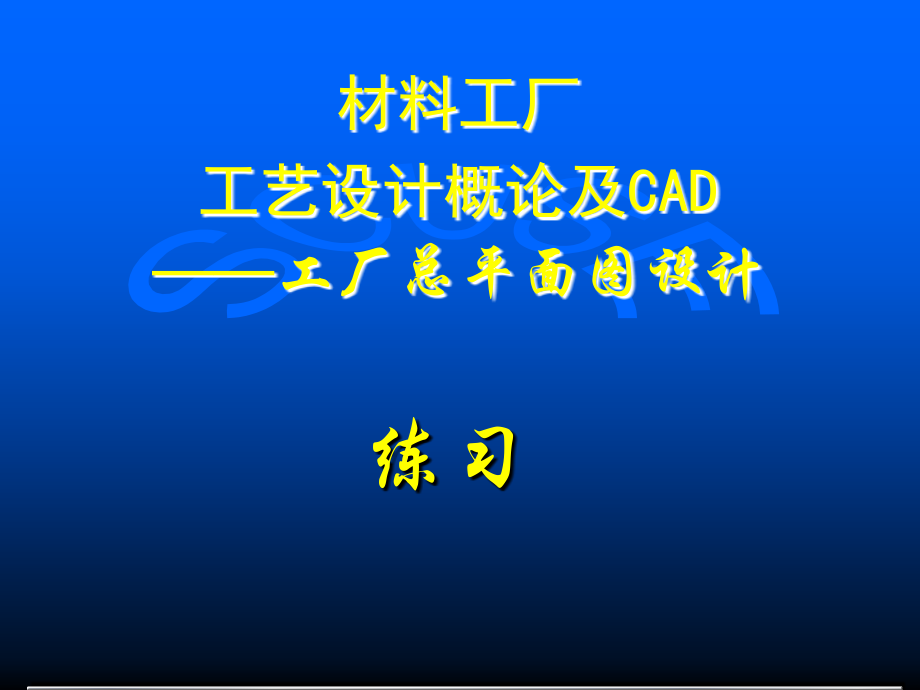

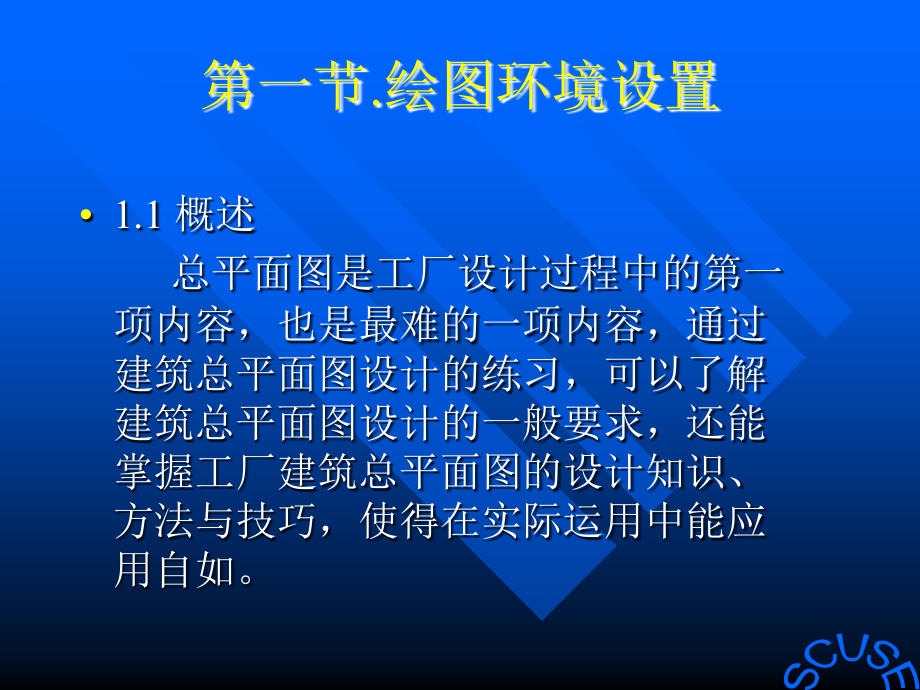

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,SCUSE,材料工厂工艺设计概论及,CAD,工厂总平面图设计,练习,第一节,.,绘图环境设置,1.1,概述,总平面图是工厂设计过程中的第一项内容，也是最难的一项内容，通过建筑总平面图设计的练习，可以了解建筑总平面图设计的一般要求，还能掌握工厂建筑总平面图的设计知识、方法与技巧，使得在实际运用中能应用自如。,1.2,创建新图形,在命令行中输入“,new”,；或在“文件”菜单：选“新建”；,使用,NEW,命令时，对话框中的第一个选项“打开图形”不可用。,基于公制度量衡系统创建新图形。默认图形边界（栅格界限）为,429 297,毫米。,输入,“,new,”,命令后，出现一个图,1,对话框,在此选择图形样板，一般选择,acadiso.dwt,即可。,打开下拉,菜单选选择公制。,1.3,绘图区域设置,改变空间背景、光标、自动捕捉标记、夹点颜色等。,在命令行输入：,options,命令或在命令窗口中单击右键，或者（在未运行任何命令也未选择任何对象的情况下）在绘图区域中单击右键，然后选择,“,选项,”,。,在命令行输入,options,后，出现如下对话框,改变绘图区颜色！,1.4,设置绘图范围,在命令行输入,“,limits,”,，提示输入左下角点，按回车键取默认值即可。再提示指定右上角，这样就完成的绘图范围的设置。练习：左下角,“,0.00,0.00,”,右上角,“,42000,29700,”,。,要显示图纸的所有范围，在命令行输入,“,zoom,”,，再选,“,A,”,，即显示所设置的图面范围。,1.5,设置辅助工具,在绘图区的正下方进行辅助工具的设置。,“,捕捉,”,、,“,栅格,”,一般不点选；,“,正交,”,视具体情况而定，由,“,F8,”,键控制；,“,极轴,”,一般点选；,“,对象捕捉,”,、,“,对象追踪,”,、,“,模型,”,都点选；,“,线宽,”,不点选。,1.6,图层设置,在命令行输入,“,layer,”,或,在,“,图层,”,工具栏上进行选择。,或在,“,格式,”,菜单下选,“,图层,”,显示图形中的图层的列表及其特性。可以,添加、删除和重命名图层,，,修改图层特性,或,添加说明,。图层过滤器用于控制在列表中显示哪些图层，还可用于同时对多个图层进行修改，如下图。,图层,“,按钮,”,图层特性管理器,三个图标分别为,“,新建图层,”,、,“,删除图层,”,和,“,置为当前,”,1.7,设置线型显示比例,线型比例设置在画,点划线,、,虚线,等非连续性线时经常用到。,在,“,格式,”,“线型,(N)”,，打开“线型管理器”,通过改变全局比例因子数值，可改变点划线等非连续线的显示准确性。,1.8,设置图形单位,点击,“,格式,”,“单位,(U)”,弹出如下对话框，将长度类型设置为“小数”；将精度设置为“小数点后两位”；将缩放拖放内容的单位设置为“米”，这是总平面布置图与一般图不同之处。,第二节,.,输入基本地形图,建筑用地都是经过建设主管部分批准的，会给予建筑用地,“,面积,”,、,“,坐标,”,等资料，首先输入用地坐标确定绘图范围。,第一点：,111365.69,189279.30,第二点：,222335.00,193017.37,第三点：,222335.00,315180.40,第四点：,73350.79,295577.21,按,“,F2,”,可查看输入点是否正确。,2.2,基本地形,2.2,周边道路,当建筑物的各边靠着道路时，规定要求各边必须后退,2,米。,在,AutoCAD,绘图区左边,“,修改工具栏,”,上选择,“,偏移,”,按钮，或在命令行输入,“,offset,”,命令，或在,“,修改,”,菜单选择,“,偏移,(S),”,.,在命令行处提示：指定偏移距离或,通过,(T),：,指定距离、输入,t,或按,ENTER,键。,对所偏移的线段进行,“,废边,”,处理。,选择,“,修改工具栏,”,中,“,圆角,”,按钮，当圆角半径为零时，其作用与修剪命令相同。,左下角用延伸命令延伸。,道路的绘制,在建筑用地的左边及上边都是宽度为,9,米的道路，而在建筑物的右边是一条,24,米宽的主干道。同样用偏移命令对道路进行编辑。,将道路的线段延伸。,选中道路边线，选择夹点并拉伸。,修剪道路的线段,输入,“,修剪,”,命令或选择,“,修剪,”,按钮，对道路边线进行修剪。,2.3,建筑物外轮廓线,用多段线命令,“,绘图,”,工具栏：；,“,绘图,”,菜单：,多段线；,命令行：,pline,。,指定下一个点或,圆弧,(A)/,闭合,(C)/,半宽,(H)/,长度,(L)/,放弃,(U)/,宽度,(W),：,w,再指定起点线宽和端点宽度为,100,。先画出第一栋。,第一栋建筑物,建筑物右下角离距右线,8,米，距下角点,2,米。,五栋建筑物的相对位置如下图所示。通过下图中的定位尺寸和建筑物间的相对位置尺寸，即可画出所有的建筑物轮廓图。,各建筑物间的轮廓相对位置与尺寸关系,第三节,.,尺寸标注和文字说明,对建筑进行尺寸标注和文字说明，这是总平面布置图中最重要的内容之一。,尺寸标注就是对建筑物及不同建筑物间的定位进行详细的描述。,文字说明是对图中样关内容作进一步的说明。,3.1,标注样式设置,点选,“,格式,”,“,标注样式,(D),”,，弹出左下对话框。点,“,新建,(N),”,弹出右下对话框。点确定后，进行相关内容的设置。,点选,“,直线和剪头,”,，将剪头标记与大等有关参数设置成下图所示。,点选,“,文字,”,，将文字样式、文字高度等所有参数设置成下图所示。,点选,“,调整,”,，将,“,调整选项,”,、,“,文字位置,”,及,“,标注特征比例,”,有关选项设置成下图所示。,点选,“,主单位,”,，选单位格式为,“,小数,”,，精度小数点后二位、比例因子（,AutoCAD,将标注测量值与此处输入的值相乘,）为,0.001,如下图所示。,总平面图的精度小数点后两位已足够。,总平面图与一般平面图最不同的地方。,点选,“,换算单位,”,，不要勾选,“,显示换算单位,”,，点确定后，即完成了尺寸标注的设置。,在样式栏中选中,“,工厂总平面布置,”,，再点选,“,置为当前,”,并按,“,关闭,”,。,3.2,尺寸标注,点击图层下拉列表，将尺寸标注设置为当前图层。点,“,线性标注,”,，完成各建筑物的如下标注。,不同建筑物间定位尺寸的标注（线性标注）,用地边线尺寸标注（对齐标注）,3.3,文字说明,文字说明是对图中各个部分进行注释与说明的重要手段。首先进行文字样式的设置，如下图所示。,4,、绘制大门与道路,点击图层下拉列表，选,“,大门,”,图层为,“,当前图层,”,。,在,“,绘图工具栏,”,上点击,“,矩形,”,按钮，指定第一点后再输入相对坐标,4800,4800,后指定另一个角点。再对该矩形用,“,偏移,”,命令向内偏移,600,，再用复制命令复制一个矩形，大门的宽度为,12,米，画大门过程中用到偏移、移动、修剪及圆角等命令。大门在建筑边界线中间，有关定位尺寸如右图所示。,4.1,绘完大门后的总平面图,4.2,厂内道路绘好后的总平面图,6,米宽的道路用于厂内行驶汽车,.,4,米宽道路走行人,.,4.3,厂内花圃的绘制,4.4,花草树木的布置,在总平面图中，花草树木主要起到装饰作用,使一张总平面图不致于显得太单调，但布置的花草树木不宜太多，有,23,种就可以了,如果种类太多，不但设计麻烦,而且施工也麻烦。,可以通过几种不同的植物间的组合取得不同的效果,从而达到美化环境的要求。,4.5,冠木 的绘制,点击图层的下拉列表，置,“,绿化,”,图层为当前图层。,在,AutoCAD,的空档位置先画一根,2,米长的直线；,用样条曲线画出圆滑线，再用镜像工具画出对称的另一边，删除多余的直线，得图示曲线。,再用阵列工具，对上述对象进行环形阵列。,拾起中心点,阵列后结果,阵列后图形定义为块,点击,“,拾取点,”,，选取,“,基点,”,。,点选择对象，先取对象。,首先命名块的名称。,小型花圃,将以上花圃都定义成块,4.6,环境绿化完成后效果图,第六节,.,标高、风玫瑰和图例,标高,绝对标高,：我国规定将青岛的黄海平均海平面定为绝对标高的零点，其他各地标高都以此为基准。单位：,m,，符号，其标注方法为,:,0.000=50.00,表示该建筑的首层地区比黄海海平面高出,50M,，应用于总平面图。,相对标高,：从首层室内地面高度为相对标高的零点。土,0.000,，符号：，单位：,m,。应用于施工立面图、剖面图。,步骤,:,1,、先画一根长为,12,米的直线，再选多边形按钮，边数为,3,，指定中心点，选内接于圆，指定半径为,2.5,米。,2,、通过镜像、移动、输入文字等操作，得如下所示的相对标高图形。,相对标高,绝对标高,根据某一地区气象台观测的风气象资料，绘制出的图形称风玫瑰图。分为风向玫瑰图和风速玫瑰图两种，一般多用风向玫瑰图。风向玫瑰图表示风向和风向的频率。风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。根据各方向风的出现频率，以相应的比例长度，按风向中心吹，描在用,8,个或,16,个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。,风玫瑰图制作,图中线段最长者即为当地,主导风向,。建筑物的位置朝向和当地主导风向有密切关系。如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，以免受污染建筑散发的有害物的影响。风玫瑰图是一个地区，特别是平原地区风的一般情况，但由于地形、地物的不同，它对风气候起到直接的影响。由于地形、地面情况往往会引起局部气流的变化，使风向、风速改变，因此在进行建筑总平面设计时，要充分注意到地方小气候的变化，在设计中善于利用地形、地势，综合考虑对建筑的布置。,制备,画一根长,10,米的竖线，用环形阵列，及修改菜单中的拉长工具或在命令行输入,lengthen,，选,“,T,”,选项，输入各风向的数值。,从正上开始逆时针依次进行,分别输入,14,米、,8,米、,10,米、,6,米、,10,米、,3.5,米、,3.5,米、,3.5,米、,7,米、,10,米、,15,米、,5,米、,10,米、,5,米、,10,米、,7,米。得全年平均风的风向频率图，如右下图。,图例的制作,在总平面图设计时，常将一些不常用的图块用文字来表达就成了图例。,第七节,.,图框和标题栏,会签栏,
