钢筋及预应力机械.ppt

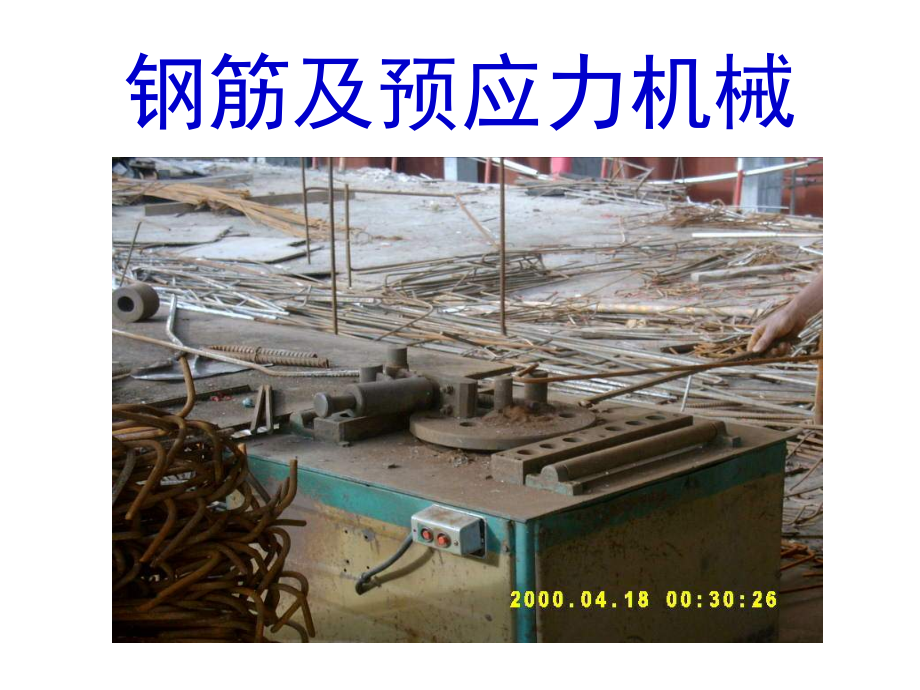

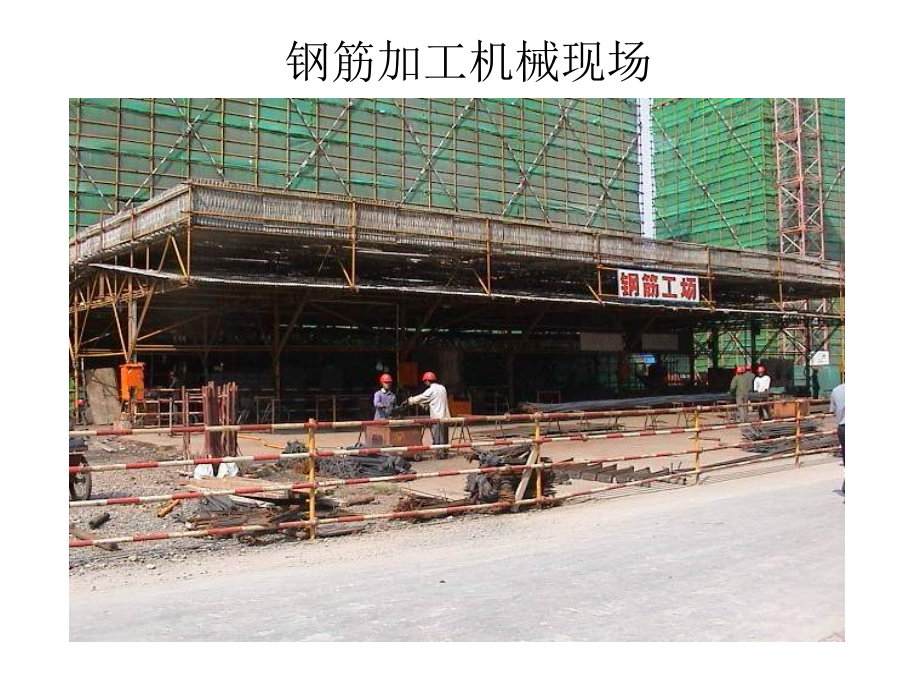

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢筋及预应力机械,钢筋及预应力机械,钢筋加工机械现场,钢筋弯曲机,对焊机,钢筋及预应力机械,一、钢筋及预应力机械的用途,钢筋及预应力机械是完成钢筋的强化、拉,伸、除锈、调直、切断、弯曲、捆扎成,型、连接等作业的机械。,二、钢筋及预应力机械化加工程序,当前，工程上使用的钢筋种类很多，大致,可分为热轧钢筋和冷轧钢筋两大类。它们的原料一般为盘条或直条，其机械化加工程序为：,盘圆钢筋,开盘,冷拉（或冷拔）,调直,切断,弯曲,绑扎成型（焊接成型）,直条钢筋,对焊,冷拉,切断,弯曲,焊接成型,直条粗钢筋,调直,对焊,切断,弯曲,焊接成型,三、钢筋及预应力机械的种类,钢筋强化机械：主要包括钢筋冷拉机、钢筋冷拔机、钢筋冷轧扭机、冷轧带肋钢筋成型机等。,钢筋成型机械：钢筋调直切断机、钢筋切断机、钢筋弯曲机、钢筋网片成型机等。,钢筋连接机械：钢筋焊接机、钢筋套管挤压连接机、钢筋锥螺纹连接机等。,钢筋预应力机械：钢筋预应力张拉机、钢筋预应力锚具、钢筋预应力镦头机等。,四、安全要求：,钢筋除锈机,1,、使用电动除锈机除锈，要先检查钢丝,刷固定螺丝有无松动，检查封闭式防护罩装置及排尘设备的完好情况，防止发生机械伤害。,2,、使用移动式除锈机，要注意检查电气设备的绝缘及接地是否良好。,3,、操作人员要将袖口扎紧，并戴好口罩、手套等防护用品，特别是要戴好安全保护眼镜，防止圆盘钢丝刷上的钢丝甩出伤人。,4,、送料时，操作人员要侧身操作，严禁在除锈机的正前方站人，长料除锈需要两人互相呼应，紧密配合。,钢筋调直机,1,、用机械冷拉调直钢筋，必须将钢筋卡紧，防止断折或脱扣，机械前方必须设铁板加以防护。,2,、机械开动后，人员应在两侧各,1.5m,以外，不准靠近钢筋行走，以防钢筋断折或脱扣弹出伤人。,钢筋切断机,1,、切断机切钢筋，料最短不得小于,1m,，一次切断的根数，必须符合机械的性能，严禁超量进行切割。,2,、切断,12mm,以上的钢筋；需两人配合,操作，人与钢筋要保持一定的距离，并要把稳钢筋。,3,、断料时料要握紧，并在活动刀片向后退时，将钢筋送进刀口，以防止钢筋末端摆动或钢筋蹦出伤人。,4,、不要在活动刀片已开始向前推进时，向刀口送料，这样常因措手不及，不能断准尺寸，往往还会发生机械或人身安全事故。,钢筋冷拉机,1,、冷拉前，首先应检查冷拉设备的能力,与钢筋的冷拉力是否相适应，不允许设备超载冷拉。,2,、要经常检查冷拉地锚是否稳固，卷扬机、讯号装置、钢丝绳、夹具、滑轮组等是否正常，要在冷拉操作前排除卷扬机滑移，讯号、机械、夹具失灵或钢丝绳断裂等不安全因素。,3,、整个冷拉操作过程，应听从统一指令，操作人员思想要集中，卷扬机司机要根据规定讯号开车、停车。,4,、冷拉机两端必须装置防护设施，以防止因钢筋拉断或滑脱，夹具飞出伤人；严禁无关人员站在冷拉机两端，或跨越、触动正在冷拉处理的钢筋。,钢筋冷拔机,1,、钢筋冷拔操作前，要检查机械各传动部位是否正常，各个电气开关是否接触良好、灵敏，卡具和链条是否完好，防护装置是否完整，并按规定定期加润滑油。,2,、拔丝轧头时，两手应离开轧头机,30,50cm,，由大到小逐级轧压，不准轧压超过机械规定直径的钢筋，严禁用钢筋头去拨按轧机的电钮。,3,、拔丝卷筒用链条挂料时，操作人员必须离开链条甩动的范围，要慢速开车逐渐加快，如发现钢丝断料，应立即停车，,待拔丝卷筒运转惯性基本停止，方可用手接料和装拆链条卡具；不允许在拔丝机正常运转时，用手取拔丝卷筒周围的物体，以防断料伤人。,4,、在拔丝机运转过程中操作人员应靠近电源开关，思想要集中；如发生盘圆钢筋打结或乱盘时，应立即切断电源开关、停车，以防发生设备及安全事故；如果不是连续拔丝，必须注意拔到最后钢丝末端弹出伤人。,钢筋对焊机,1,、焊工施焊时，必须穿戴白色工作服、,工作帽、绝缘鞋、手套、面罩等，并要时刻预防电弧光伤害，并及时通知周围无关人员离开作业，以防伤害眼睛。,2,、钢筋焊接工作房，应尽可能采用放火材料搭建，在焊接机械四周严禁堆放易燃物品，以免引起火灾。工作棚应备有灭火器材。,3,、进行大量焊接生产时，焊接变压器不得超负荷，变压器升温不得超过,60C,，为此，要特别注意遵守焊机暂载率规定，以免过分发热而损坏。,4,、焊接过程中，如焊机有不正常响声，变压器绝缘电阻过小、导线破裂、漏电等，应立即停止使用，进行检修。,5,、对焊机断路器的接触点、电极（铜头），要定期检查修理。冷却水管应保持畅通，不得漏水和超过规定温度。,钢筋弯曲机,1,、在机器正式操作前，应检查机器各部件，并进行空载试运转待正常后，方能正式操作。,2,、操作时，注意力要集中，要熟悉工作盘旋转方向，钢筋放置要和挡架、工作盘旋转方向相配合，不能放反。,3,、操作时，钢筋必须放在插头的中、下部，严禁弯曲超截面尺寸的钢筋，回转方向必须准确，手与插头的距离不得小于,200mm,。,4,、机械运行过程中，严禁更换芯轴、销子和变换角度等，不准加油和清扫。,5,、转盘换向时，必须待停机后再进行。,
