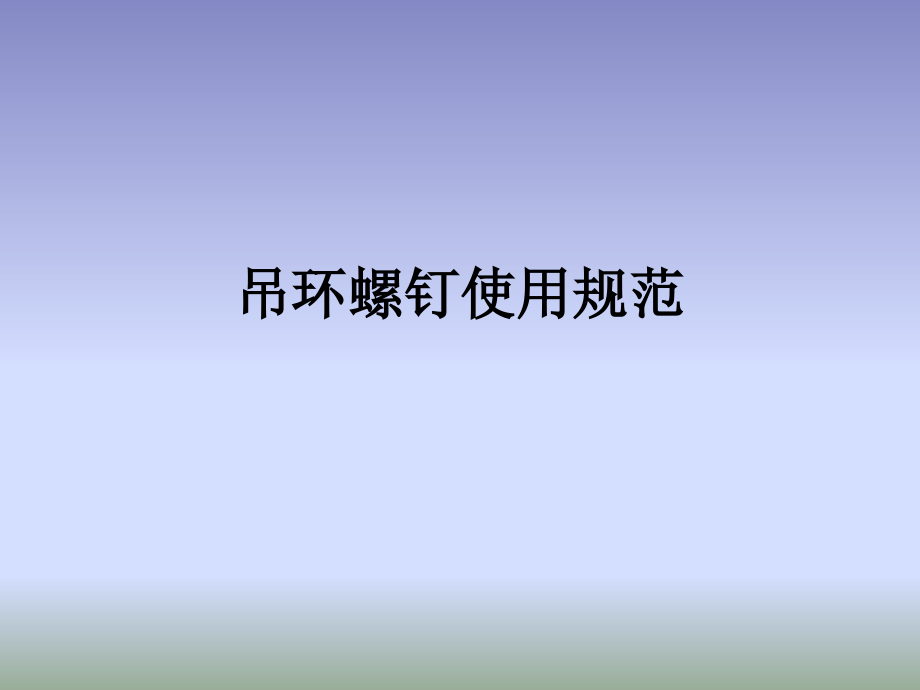

吊环螺钉使用规范.pptx

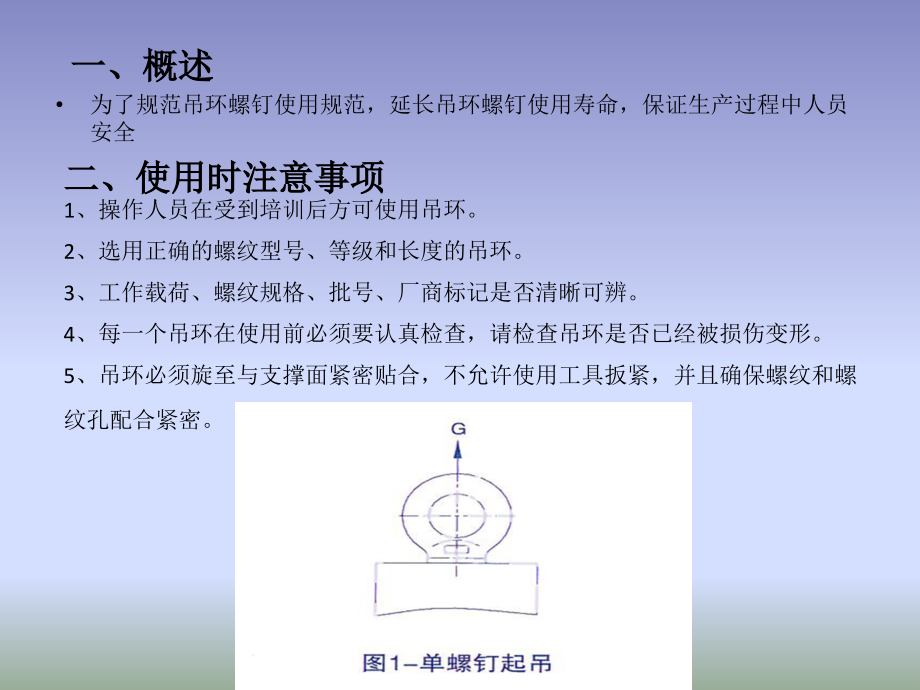

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2014/9/1,#,吊环螺钉使用规范,二、使用时注意事项,为了规范吊环螺钉使用规范，延长吊环螺钉使用寿命，保证生产过程中人员安全,一、概述,1,、操作人员在受到培训后方可使用吊环。,2,、选用正确的螺纹型号、等级和长度的吊环。,3,、工作载荷、螺纹规格、批号、厂商标记是否清晰可辨。,4,、每一个吊环在使用前必须要认真检查，请检查吊环是否已经被损伤变形。,5,、吊环必须旋至与支撑面紧密贴合，不允许使用工具扳紧，并且确保螺纹和螺纹孔配合紧密。,6,、对,RUD VLBG,型号的螺栓型旋转吊环，起吊方向应该在设计受力方向范围内。,7,、对,RUD VWBG,型号的螺栓型旋转吊环在使用时应注意吊环起吊方向。,8,、吊环的最大起吊重量为额定载荷，严禁超载使用。,9,、避免在酸、碱中使用吊环。,10,、避免强夺或震荡造成吊环的负载。,11,、不要使用已经被切割、热或化学损伤、过度的磨损或有其它缺陷的吊环。,12,、磨损超过截面直径的,10,时，应立刻停止使用。,三、载荷表,1,、巨力吊环螺钉载荷表,产品型号,A B,额定载荷（,t,）,d,（,mm,）,自重（,Kg,）,M8,0.16,M8,0.04,M10,0.25,M10,0.08,M12,0.4,M12,0.13,M16,0.63,M16,0.23,M20,1,M20,0.39,M24,1.6,M24,0.71,M30,2.5,M30,1.21,M36,4,M36,2,M42,6.3,M42,3.07,M48,8,M48,4.95,M56,10,M56,7.16,M64,16,M64,10.38,M72,6,20,M72,17.76,M80,6,25,M80,25.89,M100,6,40,M100,40.27,2,、路德（,RUD,）,VLBG,旋转吊环载荷表,型号,额定载荷（,t,）,吊环直径（,mm,）,M,（,mm,）,自重（,Kg,）,VLBG 0.3t M8,0.3,10,8,0.3,VLBG 0.63t M10,0.63,10,10,0.32,VLBG 1t M12,1,10,12,0.33,VLBG 1.5t M16,1.5,13.5,16,0.55,VLBG 2.5t M20,2.5,16.5,20,1.3,VLBG 4t M24,4,18,24,1.5,VLBG 4T M27,4,22.5,27,3.1,VLBG 5t M30,5,22.5,30,3.1,VLBG 7t M36,7,22.5,36,3.3,VLBG 8t M36,8,26.5,36,5.8,VLBG 10t M42,10,26.5,42,6.4,VLBG 15t M42,15,36,42,11.2,VLBG 20t M48,20,36,48,11.6,3,、路德（,RUD,）,VWBG,旋转吊环载荷表,型号,额定载荷（,t,）,吊环直径（,mm,）,M,（,mm,）,自重（,Kg,）,VWBG 6(7.5)M33,6(7.5),22,33,VWBG 8(10)M36,8(10),22,36,4.6,VWBG 8(10)Vario,8(10),22,36-39,VWBG 12(13)M42,12(13),26,42,6.1,VWBG 12(13)Vario,12(13),26,42-45,VWBG 12(15)M45,12(15),26,45,6.2,VWBG 13(16)M48,13(16),26,48,6.3,VWBG 13(16)Vario,13(16),26,48-52,VWBG 14(20)M52,14(20),32,52,10.5,VWBG 16(22)M56,16(22),32,56,10.7,VWBG 16(22)Vario,16(22),32,56-65,VWBG 16(25)M64,16(25),32,64,11.4,VWBG 16(25)Vario,16(25),32,64-76,VWBG 31.5(40)M72,31.5(40),46,72,29.9,VWBG 31.5(40)Vario,31.5(40),46,72-76,VWBG 35(48)M80,35(48),46,80,31.2,VWBG 35(48)Vario,35(48),46,80-85,VWBG 40(50)M90,40(50),46,90,33.2,VWBG 40(50)Vario,40(50),46,90-300,
