AB公司MV Flex 中压软起动器.ppt

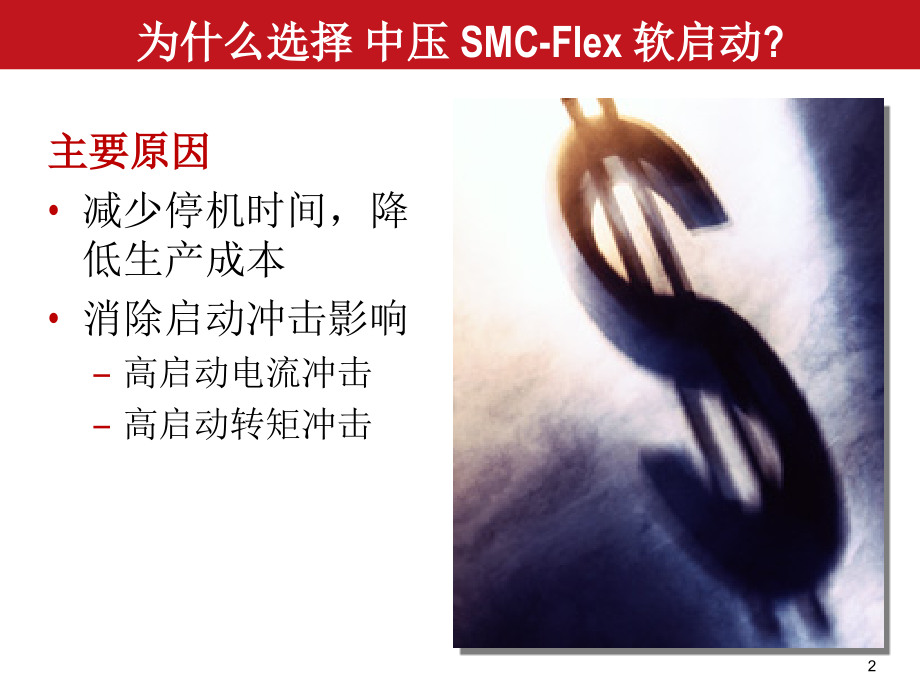

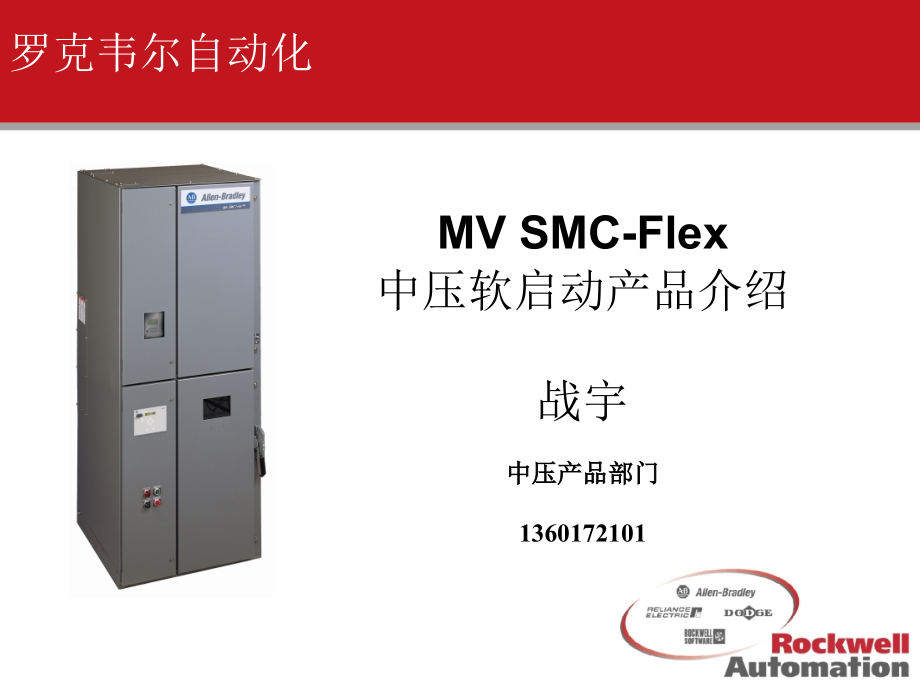

Click to Insert Title-34Pt Arial Narrow Bold,Click to add text-28 point Arial Narrow,Second level,*,MV,SMC-Flex,中压软启动产品介绍,战宇,中压产品部门,1360172101,罗克韦尔自动化,为什么选择 中压,SMC-Flex,软启动,?,主要原因,减少停机时间，降低生产成本,消除启动冲击影响,高启动电流冲击,高启动转矩冲击,2,MV SMC-Flex,减少停机时间，降低生产成本,问题,:,皮带机,齿轮或机械负载在直接启动时会受到很大冲击,应用,MV SMC-Flex:,软启动减少机械冲击，,从而延长设备使用寿命,无需人员对设备的经常性维修,无需经常更换损坏零部件,降低生产成本,Breakdown Torque,180%,100%,100%,0,Percentage,of Full Load,Torque,Percentage of Full Speed,直接启动冲击明显,3,MV SMC-Flex,减少停机时间，降低生产成本,问题,:,突然间的启停会,使得工艺中相关,环节受损,使用,MV SMC-Flex:,软启动减少高启动转矩冲击,软停止防止突停对工艺环节的影响,提高生产效率,4,MV SMC-Flex Provides Cost Savings by Minimizing Inrush Currents,问题,:,进线电网严禁负载对电网冲击,电网较弱时无法承受冲击电流,进一步造成电网扰动，,影响其他设备,应用,MV SMC-Flex:,限流启动抑制冲击电流值，,符合电网要求,减小冲击电流，使得,同一电网上设备得到保障,600%,100%,100%,0,Percentage,of Full Load,Current,Percentage of Full Speed,5,MV SMC-Flex,可以提供,:,Bulletin 1562E,完善的电机控制,Bulletin 1560E,利用已有进线开关改造启动模式,Bulletin 1503E,提供,OEM,，进行最灵活配置,MV SMC-Flex,自,1993,年至今,一直致力于提高产品的卓越性能,Centerline,产品系列中的一员,严格按照,C,SA,，,UL,，,CE,，,IEC,标准制造,MV SMC-Flex,概述,6,MV SMC-Flex,概述,标准型,1560E,复合型,1562E,进线开关,隔离开关,&,熔丝,旁路开关,旁路开关,CT,CT,SCR,硅堆,7,MV SMC-Flex,概述,简洁的,1562E,设计,外壳防护等级,NEMA 1,1A,12&3R,IP 10,21,52,34,硅堆与旁路 真空接触器置于,机柜上部,隔离开关,熔丝和进线开关 位于机柜下部,两个大容量低压间,SMC-Flex,控制器,(,上部,),低压控制回路,(,下部,),Bulletin 1562E,8,SMC-Flex,控制器,(,与低压同系列产品相同，操作简单方便,),光纤隔离的接口板增强安全可靠性,Human Interface Modules(,HIMs,)&,通讯接口支持多种通讯协议,高压部件裕度更大，可靠性更高,MV SMC-Flex,Overview,Bulletin 1562E,9,MV SMC-Flex,容量,-HP,2,400-6,900 Volts,200/400/600 Amp,50/60 Hz,10,MV SMC-Flex,容量,Voltage,最大输出,HP(kW),200,Amp,Unit,400,Amp,Unit,600,Amp,Unit,2,400,800(600),1,500 (1100),2,750 (2050),3,300,1,000(750),2,250 (1700),4,000 (3000),4,160,1,250(950),2,750 (2050),4,500 (3350),6,900,2,500(1900),4,500 (3350),7,500(5600),11,MV SMC-Flex,尺寸,Bulletin,电压,容量,柜宽,柜深,柜高,重量,in.,mm,in.,mm,in.,mm,lb,.,kg,1560E,2400,3300,4160,200 A,26,660,36,914,91,2311,800,363,400 A,26,660,36,914,91,2311,800,363,600 A,44,1117,36,914,91,2311,1,300,590,6900,200 A,36,914,36,914,91,2311,1,220,554,400 A,36,914,36,914,91,2311,1,220,554,600 A,44,1117,36,914,91,2311,1,300,590,1562E,2400,3300,4160,200 A,36,914,36,914,91,2311,1,400,636,400 A,36,914,36,914,91,2311,1,400,636,600 A,80,2032,36,914,91,2311,2,325,1056,6900,200 A,62,1575,36,914,91,2311,2,325,1056,400 A,62,1575,36,914,91,2311,2,325,1056,600 A,100,2540,36,914,91,2311,4,000,1812,12,MV SMC-Flex,硅堆,Rockwell Automation,专利设计,专门为软启动产品设计,紧凑高效的结构,200 Amp,铝制散热片,400/600 Amp,铜制散热片,13,MV SMC-Flex,控制器,标准软启动模式,带突跳功能,软停止模式,限流启动模式,-,带突跳功能,线性加速模式,-,带突跳功能,线性加速模式,双斜坡启动模式,-,带突跳功能,全压启动模式,预制低速模式,泵控模式,(,可选,),14,MV SMC-Flex,启动模式,软启动,启动时间可调整,:0 to 30 seconds,初始力矩可调整,:0 to 90%LRT,突跳启动时间可调整,:0.0 to 2.0 seconds,突跳启动转矩可调整,:0 to 90%LRT,15,MV SMC-Flex,停止模式,软停止,软停止延长停机时间，减少对工艺上其他环节的影响,停止时间可调整,:0 to 30 seconds,16,MV SMC-Flex,启动模式,限流模式,电流大小可调整,:50 to 600%FLA,限流时间可调整,:0 to 30 seconds,突跳时间可调整,:0.0 to 2.0 seconds,突跳启动转矩可调整,:0 to 90%LRT,17,MV SMC-Flex,启停模式,线性加减速,线控模式 利用闭环控制 对电机进行固定速率的加减速控制,0 to 30 second,启动时间,0 to 30 second,停止时间,应用场合,:,地面运输机,矿井运输机,物料运输机,需要编码器反馈,18,MV SMC-Flex,启动模式,双斜坡启动,提供两条启动曲线，对启动时间，启动转矩分别设定,斜坡启动时间可调整,:0 to 30 seconds,初始启动转矩可调整,:5 to 90%LRT,突跳启动时间可调整,:0.0 to 2.0 seconds,突跳启动转矩可调整,:0 to 90%LRT,19,MV SMC-Flex,启动模式,全压启动,重载设备启动,可以得到最大启动转矩,适用于直接启动场合,20,MV SMC-Flex,启动模式,预制低速,预制低速启动 提供两种缓速启动模式，便于工艺上的调整或定位,正转,:7,或,15%,额定转速,反转,:10,或,20%,额定转速,21,MV SMC-Flex,泵控,(,可选,),SMC Flex,控制器,独特的泵控模式消除了管线中泵类负载启停带来的“水锤“现象,泵启时间可调整,:0 to 30 seconds,泵停时间可调整,:0 to 30 seconds,突跳时间可调整,:0.0 to 2.0 seconds,突跳转矩可调整,:0 to 90%LRT,22,MV SMC-Flex,保护,&,诊断,电子式电动机过载保护,堵转保护,失速保护,接地保护,热电阻接入,(PTC),诊断和报警,监测,辅助接点输出可编程设定,23,MV SMC-Flex,故障诊断,过温保护,失速保护,SCR,开路,SCR,短路,过载,欠载,操作次数过多,热敏电阻保护,(PTC),电流不平衡,线路故障,电源丢失,电压不平衡,相序,欠压,过压,堵转,通讯故障,接地故障,24,MV SMC-Flex,故障报警,报警设定可编程设定,:,热过载,接地故障,堵转,欠载,热电阻,(PTC),过电压,欠电压,报警设定灵活，全面，方便,Allows for corrective action to avoid downtime!,25,MV SMC-Flex,监测,充分了解使用,SMC-Flex,控制器的运行状况,三相电流,三相电压,三相功率,(MW,MWh,),电机功率因数,电机热容量使用率,电机运行时间,电机转速,(,需加编码器,),26,MV SMC-Flex,辅助触点可编程,一个常开辅助触点,可编程为达速状态,一个故障辅助触点,可编程为常开或常闭,一个报警辅助触点,可编程为常开或常闭,一个正常状态辅助触点,可编程为常开或常闭,27,MV SMC-Flex,人机对话接口界面,(,HIMs,),嵌入式设计,数据查寻便捷，提高调试与维修效率,外挂式（可选）,手持式,面板式,-A2,-A3,-A4,28,MV SMC-Flex,HIM,通讯功能,嵌入式,LCD,显示方便快捷,数据清晰明确,弹出式对话框，信息更全面,显示语言任意转换,两个键即可操作,显示语种,英语,法语,西班牙语,意大利语,德语,葡萄牙语,Fault Pop Up,29,MV SMC-Flex,Optional Communication Modules,The SMC Flex,使用与,PowerFlex,相同的人机接口,(,HIMs,),DPI,通讯模式,DeviceNet,ControlNet,EtherNet,/IP,Remote I/O,RS 485-DF1,ProfiBUS,-DP,ControlNet,30,MV SMC-Flex,Typical Communication Architecture,典型的,DeviceNet,架构,SMC-Flex,825P,DSA,31,MV SMC-Flex,Communications,Programming&Monitoring,利用,MV SMC-Flex,通讯能力提供强大的控制与监测能力,参数设定,故障诊断,测量检测,通过网络进行起停控制,(DeviceNet,ControlNet,Ethernet),利用,DriveTools,软件 对,MV SMC-Flex,进行监测，控制,IntelliCENTER,兼容性,系统状态及单元信息,32,MV SMC-Flex,Standard Units for Quick Shipment,Bulletin 1560E,和,1562E,交货迅速,:,200-400 A,2400-4160 V,15-20,工作日,包括标准选配件,电机继电保护器,(825P,E3/E3+),泵控模块,IntelliVAC,可靠的接触器控制,通讯能力强大,33,MV SMC-Flex,Summary,减少对电网和机械的冲击,安全可靠的设计,灵活的控制和通讯,性能卓越,适用于不同负载工况,34,任何,问题,？,？,？,任何问题？,35,
