第5章 血液流变学分析仪.ppt

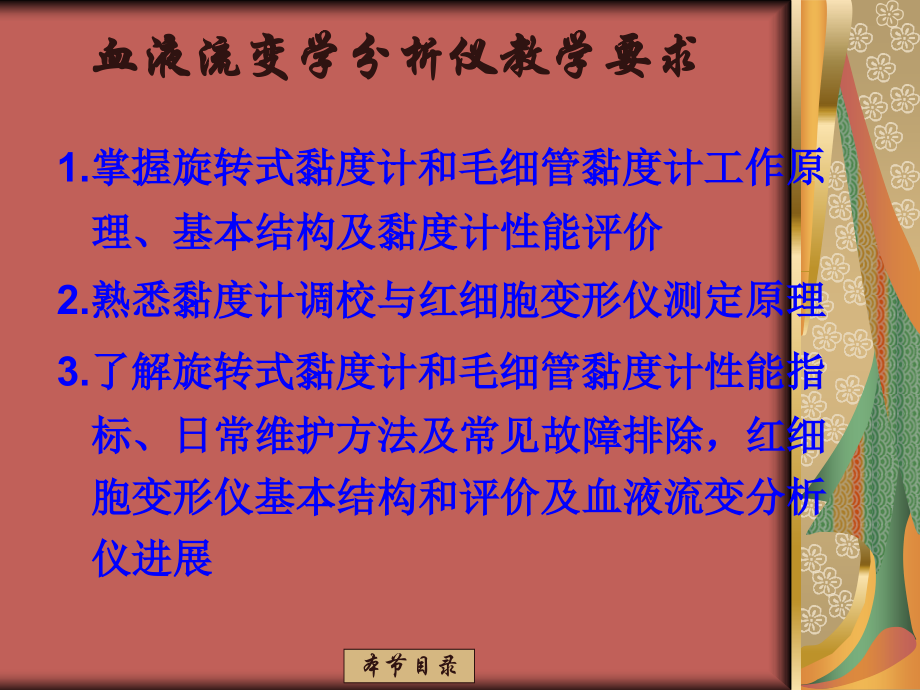

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,血液流变学分析仪,血液流变学分析仪教学要求,1.,掌握旋转式黏度计和毛细管黏度计工作原理、基本结构及黏度计性能评价,2.,熟悉黏度计调校与红细胞变形仪测定原理,3.,了解旋转式黏度计和毛细管黏度计性能指标、日常维护方法及常见故障排除，红细胞变形仪基本结构和评价及血液流变分析仪进展,本节目录,第三节 目录,血液流变分析仪概述,一、血液黏度计,分类,检测原理与基本结构,仪器评价,主要技术指标,调校与维护,常见故障及排除,二、红细胞变形测定仪,分类,工作原理与基本结构,仪器评价,主要技术指标,仪器的维护,三、血液流变学分析仪器的进展,思考题,血液流变分析仪概述,血液流变分析仪器（,hemorheology,analy-zer,，,HA,）是对全血、血浆或血细胞流变特性进行分析的检验仪器。主要有：血液黏度计、红细胞变形测定仪、红细胞电泳仪、粘弹仪等。本节就前两种常用仪器做一简要介绍。,返回本节目录,血液流变分析仪概述,发 展 史,1931,年,Fahraeus,等发现,Fahraeus,-Lindquist,效应，毛细管式血液黏度计随之诞生,1954,年,Michson,等用微管吸吮法测定红细胞变形性,1961,年,Wells,等研制成功了锥板旋转式黏度计,1975,年,Bessis,等发明了激光衍射法测定仪,返回本节目录,一、血液黏度计,血液黏度大小直接影响到血液循环中阻力的大小，必然影响组织血液灌流量。对血液黏度测定有十分重要的临床意义。能否准确测量血液黏度依赖于黏度计性能的好坏。,返回本节目录,（,一）黏度计的分类,1,按工作原理,分为毛细管黏度计和旋转式黏度计。前者按结构分为奥氏黏度计和乌氏黏度计，后者按结构可分为筒,-,筒式、锥,-,板式、锥,-,锥式以及棱球式黏度计等,2,按自动化程度,分半自动黏度计和全自动黏度计,有何区别？,返回本节目录,（二）黏度计检测原理与基本结构,1.,毛细管黏度计,检测原理,：按泊肃叶（,Poiseuille,）定律设计，即一定体积的牛顿液体，在恒定的压力驱动下，流过一定管径的毛细管所需的时间与黏度成正比。血浆比黏度（,ratio of viscosity,）：,血浆比黏度,=,血浆时间,/,蒸馏水时间,返回本节目录,（二）黏度计检测原理与基本结构,毛细管黏度计,基本结构,：,包括毛细管、储液池、控温装置、计时装置等,。,毛细管,黏度计,返回本节目录,（二）黏度计检测原理与基本结构,2,旋转式黏度计,2.1,工作原理：,以牛顿的粘滞定律为理论依据，主要有以外园筒转动或以内园筒转动的筒,-,筒式旋转黏度计（又称,Couette,黏度计）和以园锥体转动或以圆形平板转动的,锥板式,（又称,Weissenberg,黏度计）黏度计。,那种常用？,返回本节目录,（二）黏度计检测原理与基本结构,2.2,锥板式黏度计工作原理：,是同轴锥板构型，平板与锥体间充满被测样本，调速电机与圆形平板同速旋转，锥体与平板及马达间均无直接联系。当圆形平板以某一恒定角速度旋转时，转动的力矩通过被测样本传递到锥体；样本越粘稠，传入的力矩越大。当此力矩作用于锥体时，立即被力矩传感装置所俘获，并将其转换为电信号，其信号大小与样本黏度成正比。,返回本节目录,锥,-,板式粘度计,电 机,切血板,Rp,血 液,力矩传感器,圆 锥,（二）黏度计检测原理与基本结构,返回本节目录,（二）黏度计检测原理与基本结构,2.3,基本结构,：,样本传感器,转速控制与调节系统,力矩测量系统,恒温系统,返回本节目录,（三）,黏度计,的评价,1.,毛细管黏度计,的特点,1.1,价格低廉、操作简便、速度快、易于普及,1.2,测定牛顿流体黏度结果可靠，是血浆、血清样本测定的参考方法,返回本节目录,（三）,黏度计,的评价,1.3,不能直接检测某剪切率下的表观黏度,1.4,不利于研究,RBC,、,WBC,的变形性和血液的粘弹性,等难，以,反映全血等非牛顿流体的黏度特性,返回本节目录,（三）黏度计的评价,（三）仪器的评价与鉴定,2.,旋转式黏度计的特点,2.1,能提供所需不同角速度下的剪切率,2.2,被测液体中各流层的剪切率一致，使液体在剪切率一致的条件下做单纯的定向流动,返回本节目录,（三）,黏度计,的评价,2.3,可以定量了解全血、血浆的流变特性，,RBC,与,WBC,的聚集性、变形性等,2.4,操作使用较为简单，是目前血液流变学研究和应用较为理想的仪器,2.5,价格较贵，操作要求更精细,返回本节目录,（三）,黏度计,的评价,3,仪器性能评价,3.1,准确度：以国家计量标准油为准，在剪切率（,1,200,）,s,-1,范围内分别用低黏度油（约,2mPa.s,）和高黏度油（约,20mPa.s,）测定其黏度，要求实际测定值与真值的相对偏差,3%,一、血液黏度计,很重要哦！,返回本节目录,（三）黏度计的评价,3.2,分辨率：是指黏度计所能识别出的血液表观黏度最小变化量。取比容在,0.40,0.45,全血测试,高剪切率,200s,-1,状态下，能反映出比容相差,0.02,时的血液表观黏度的变化,在低剪切率,5s,-1,以下状态，能反映出比容相差,0.01,时的血液表观黏度的变化,返回本节目录,（三）黏度计的评价,3.3,重复性：取比容在,0.40,0.45,血样，测量,11,次，取后,10,次测定值计算,CV,值,在高剪切率时，血液表观黏度,CV,3%,在低剪切率时，血液表观黏度,CV,5%,返回本节目录,（三）黏度计的评价,3.4,灵敏度与量程：,测力传感器应具有,10mPa,灵敏度才能测定,1s,-1,的血液黏度,恒定剪切应力的黏度计，这一控制范围包括,100mPa,1000mPa,太重要了！,返回本节目录,（四）,黏度计,主要技术指标,1.,性能指标,黏度测试范围,剪切率变化范围,黏度值重复性,CV,3,准确度,3%,等,2.,测试参数,血浆黏度,全血黏度,血沉,红细胞压积等,返回本节目录,（五）,黏度计,的调校与维护,1,毛细管黏度计的调校与维护,1.1,仪器调校：用重蒸馏水在,37,时测得时间比,D=(t-t,。,)/t,。，要求,D1%,1.2,仪器维护：,残留液处理，,毛细管污染处理,温度控制,返回本节目录,（五）,黏度计,的调校与维护,2.,旋转式黏度计的调校与维护,2.1,仪器调校：用国家计量单位所标定的标准牛顿油，按仪器说明进行标定。日常工作中也可以用重蒸馏水检测仪器，看水的黏度是否为,0.69mPa.s,（,37,）,2.2,仪器维护：电压稳定、机芯防尘、及时清洗测试头和剪血板及剪血锥,返回本节目录,（六）操作中常见故障及排除,1.“,不能测试”的常见原因及处理办法,2.“,突然停机”的常见原因及处理,3.,测试数据与平时相差太大,4.“,自动冲洗仪不进水”,和“不排水”,返回本节目录,二、红细胞变形测定仪,（一）红细胞变形测定仪分类,大致分为两类：一类是测定或评价红细胞群体变形能力的方法，如：黏度测量法、激光衍射法等。另一类是测定单个红细胞变形性和膜的力学性质的方法，如微管吸吮法、表面附着或纤维拦截法等。,返回本节目录,二、红细胞变形测定仪,（二）仪器的工作原理与基本结构,1.,黏度测量法的工作原理与基本结构,工作原理：用旋转式黏度计测量同一剪切率（,100,s,-1,或,200,s,-1,）下的全血黏度和血浆黏度，然后按下式计算红细胞刚性指数：,TK=,（,1-,b,-0.4,/,p,）,/HCT,基本结构：同前旋转式黏度计,返回本节目录,二、红细胞变形测定仪,2.,锥板式激光衍射法工作原理与基本结构,2.1,工作原理：根据红细胞被激光照射时发生衍射，产生反映细胞几何状态的衍射图像，当有剪切应力作用于红细胞时，红细胞发生形变，衍射图也随之变化，测定该作用力前后红细胞形变率的大小来反映其变形性,返回本节目录,二、红细胞变形测定仪,2.2,基本结构：主要由能提供可变剪切场的透明锥板结构、光路系统（包括激光器和三棱镜）、摄像系统、控温装置、光电转换器、处理器及显示打印装置组成,返回本节目录,二、红细胞变形测定仪,（三）仪器评价：各种方法均有优缺点，应将几种方法配合使用，才能真正全面反映血细胞的流变特性,（四）主要技术指标：性能指标、测试参数及功能,（五）仪器的维护：电压稳定、远离磁场、防止受潮、及时清洗、合理抗凝,返回本节目录,三、血液流变学分析仪器的进展,近年来，血液流变学有较大的进步和发展，体现在：,新技术不断涌现、,仪器自动化程度提高、,功能多、随机性、,临床检验质量管理水平的提高,返回本节目录,思 考 题,1.,简述毛细管黏度计的检测原理与基本结构。,2.,简述旋转式黏度计的工作原理与基本结构。,3.,毛细管黏度计有何特点？,4.,旋转式黏度计的有何特点？,5.,如对黏度计进行技术性能评价？,6.,简述锥板式激光衍射法红细胞变形测定仪的工作原理与基本结构。,返回本节目录,
