道路桥梁与施工技术.ppt

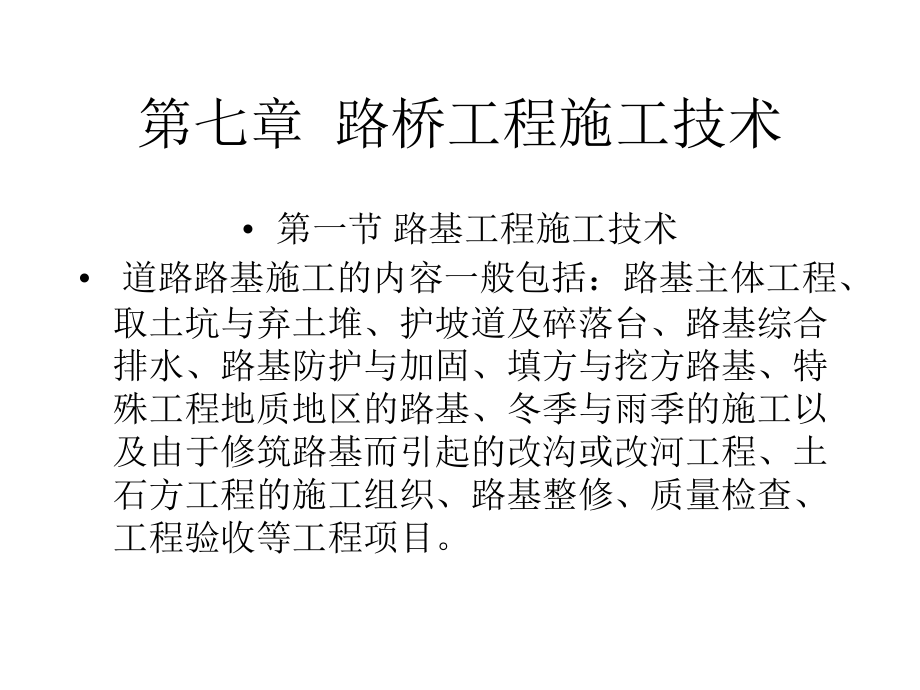

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 路桥工程施工技术,第一节 路基工程施工技术,道路路基施工的内容一般包括：路基主体工程、取土坑与弃土堆、护坡道及碎落台、路基综合排水、路基防护与加固、填方与挖方路基、特殊工程地质地区的路基、冬季与雨季的施工以及由于修筑路基而引起的改沟或改河工程、土石方工程的施工组织、路基整修、质量检查、工程验收等工程项目。,一、路基施工的准备工作,1,组织准备工作,2,技术准备工作,3,物质准备工作,二、土质路基施工方法,1,路堤填筑,（,1,）填料的选择。,（,2,）基底的处理。,（,3,）填筑方案,1,）水平分层填筑,用不同性质土填筑路堤时，应分层填筑，不得混杂乱填。,用透水性较小的土填路堤下层时，应做成4的双向横坡；如用以填筑上层时，不应覆盖在透水性较大的土所填筑的下层边坡上。,凡不因潮湿及冻融而变更其体积的优良土应填在上层，强度较小的土应填在下层。,河滩路堤填土应在整个宽度上连同护道在内一并分层填筑，受水浸淹部分的填料，选用水稳定性好的土料。,桥涵、挡土墙及其他构造物的回填土，以采用砂砾或砂性土为宜，并应适时分层回填压实，以防产生桥头过大沉降变形。,2,）竖向填筑。,3),混合填筑,2,路堑开挖,（,1,）横挖法。,（,2,）纵挖法,纵挖法有分层纵挖法、通道纵挖法和分段纵挖法三种。,（,3,）混合法,三、路基压实,1,路基压实标准,其中,土的天然湿密度，,g,cm,3,，,一般以环刀法或灌砂法现场测定；,土的含水量，一般以酒精燃烧法或烘干法测定。,2,路基压实施工的组织与质量控制,（,1,）压实施工的组织。,1）根据土质正确选择压实机具，掌握不同机具适宜的碾压士层松铺厚度及碾压遍数。2）组织实施时，采用的压路机应遵循先轻后重的原则，碾压速度应先慢后快。,3）碾压路线应先边缘后中间，超高路段则应先低后高，相邻两次的碾压轮迹应重叠轮宽的1/21/3，以保证压实均匀而不漏压，对压不到的边角辅之以人力及小型机具夯实。,4),碾压过程中应经常检查含水量及压实度，以符合规定的密实度要求。,（,2,）路基压实质量的控制,式中 分别为土的最佳含水量及原状含水量，；,G,需加水的土的质量。,第二节 路面工程施工技术,一、,路面基垫层施工方法,（一）级配型碎（砾）石类基垫层,1.路拌法施工,级配碎石施工工艺流程如图,2.,中心站集中厂拌法施工,（二）结合料稳定类基（垫）层,1.,水泥稳定类基（垫）层,（,1,）水泥稳定土施工前的准备,1,）原材料准备：,2,）混合料组成设计,(2),水泥稳定土的施工,1,）准备下承层,2,）施工放样,3,）备料,4,）摊铺集料,5,）拌和,6,）整型,7,）碾压,8,）接缝和“调头”处理,9,）养生,10,）中心站集中厂拌法施工,2.,石灰稳定土基垫层,（,1,）施工前的准备,1,）原材料准备,土,石灰,水,2,）混合料,组成设计,（,2,）石灰稳定土的施工,（,3,）石灰土的主要质量问题及处理措施,1）控制压实含水量,通常以小于最佳含水量,1,2,为好,2,）严格控制压实标准,实践证明，压实度小时产生的干缩要比压实度大时严重,3,）温缩的最不利季节是温度在,0,10,时,4,）干缩的最不利情况是在石灰土成型初期。,5,）石灰土施工结束后及早铺筑面层，使石灰土基层含水量不发生大的变化，以减轻于缩裂缝,6,）在石灰土中掺加集料（如砂砾、碎石等），集料含量使混合料满足最佳组成要求，一般为,70,左右。,7,）在石灰土基层上铺筑厚度大于,15,cm,的碎石过渡层或设置沥青碎石（或沥青贯入式）联结层，可减轻或防止反射裂缝的出现,3.,石灰工业废渣基垫层,（1）施工准备,1,）原材料,2,）混合料组成设计,（2）石灰工业废渣层的施工,三、沥青路面施工技术,（一）沥青表面处治施工方法,（,1,）清理基层,（,2,）洒布沥青,（,3,）铺撒矿料,（,4,）碾压,（,5,）初期养护,（二）沥青贯入式施工方法,根据沥青材料贯入深度的不同，贯入式路面可分为深贯入式（,6,8,cm,）,和浅贯入式（,4,5,cm,）,两种,（三）沥青碎石施工方法,沥青碎石路面是由几种不同粒径大小的级配矿料，掺有少量矿粉或不加矿粉，用沥青作结合料，按一定比例配合，均匀拌和，经压实成型的路面,（四）热拌沥青混合料路面施工方法,1.,沥青混合料拌制,2.,运输,3.,铺筑,（1）基层准备,（,2,）摊铺,(3,）碾压,四、水泥混凝土路面施工技术,（一）施工准备工作,1.选择合适的混凝土拌和场地,2.,进行材料试验和混凝土配合比设计,3.,基层的检查与整修,（二）混凝土板的施工程序和施工技术,1,边模的安装,2传力杆设置,3,制备与运送混凝土混合料,4,摊铺和震捣,5,筑做接缝,6,表面整修与防滑措施,7,养生与填缝,8,开放交通,9,冬季和夏季施工,（三）轨道式摊铺机施工,（四）滑模式摊铺机施工,第三节 桥梁工程施工技术,一、桥梁工程基本知识,(一）桥梁的基本组成与体系,1.,桥跨结构,2.,桥墩、桥台,（二）桥梁的主要类型,1.,梁式桥（,Beam,Bridae,）,2.,拱桥（,Arch,Bridse,）,3.,刚架桥（,Rigid Frame Bridge,）：,4.吊桥（,Suspension Bridge）,5.,组合体系桥（,Combined System Bridge,）,（,三）桥梁工程施工的内容与一般程序,（,1,）基础施工,（,2,）上部构造施工,支架法施工。,架梁法施工,顶推法施工,悬臂法施工,转体法施工,刚性骨架法施工,二、桥梁下部基础施工方法,（一）桥梁基础施工,1.刚性扩大基础的施工,(1)旱地上基坑的开挖及围护,（2）基坑排水,(3)水中开挖基坑和修筑基础,2.桩基础,（1）钻孔谨注桩的施工,1)准备工作,2)钻孔,3)清孔及吊装钢筋骨架,4)灌注水下混凝土,（2）挖孔桩,3.管柱基础,（1）管柱的制作,（2）管柱下沉,（3）基岩成孔及管内浇注,（二）桥梁墩、台的施工,1.墩、台定位,2.钢筋混凝土墩台的施工,（1）墩台钢筋的制备,（2）墩台模板,（3）墩台混凝土的浇注,（4）预制墩柱安装,3.砌筑墩台的施工,（1）石砌墩台,（2）砖砌墩台,（3）墩台帽施工,三、桥梁上部结构施工方法,(,一,),钢筋混凝土简支梁的制造工艺,1.,模板和简易支架,2.,钢筋工作,3.,混凝土工作,（二）预应力混凝土简支梁桥的制造工艺,1.,先张法简支梁的制造工艺,（,1,）制作台座,（,2,）预应力筋的制备和张拉,（,3,）混凝土工作,（4）放张,2.,后张法简支梁的制造工艺,（1）预应力筋的制备,（,2,）预应力筋孔道成型,（,3,）预应力筋的张拉工艺,（4）孔道压浆,（,5,）封端,(,三,),装配式梁桥的安装,1,.,陆地架设法,（,1,）自行式吊车架梁,（2）跨墩门式吊车架梁,（,3,）摆动排架架梁,（,4,）移动支架架梁,2.,浮吊架设法,（,1,）浮吊船架梁,高空作业较少、施工比较安全，吊装能力也大，工效也高，但需要大型浮吊。,（,2,）固定式悬臂浮吊架梁,3.,高空架设法,（,1,）联合架桥机架梁,（,2,）闸门式架桥机架梁,（四）悬臂体系和连续体系梁桥的施工,1.,普通钢筋混凝土悬臂体系和连续体系梁桥的施工,2.预应力混凝土悬臂体系梁桥的施工,（,1,）悬臂浇筑法,（,2,）悬臂拼装法,（,3,）,临时固结措施,3.,预应力混凝土连续梁桥的施工,（,1,）装配,整体施工法,（,2,）,悬臂施工法,（,3,）,顶推法施工,4,移动式模架逐孔施工法,（五）拱桥的施工,1.有支架施工,（1）拱架,（2）拱圈及拱上建筑的施工,2.缆索吊装施工,
