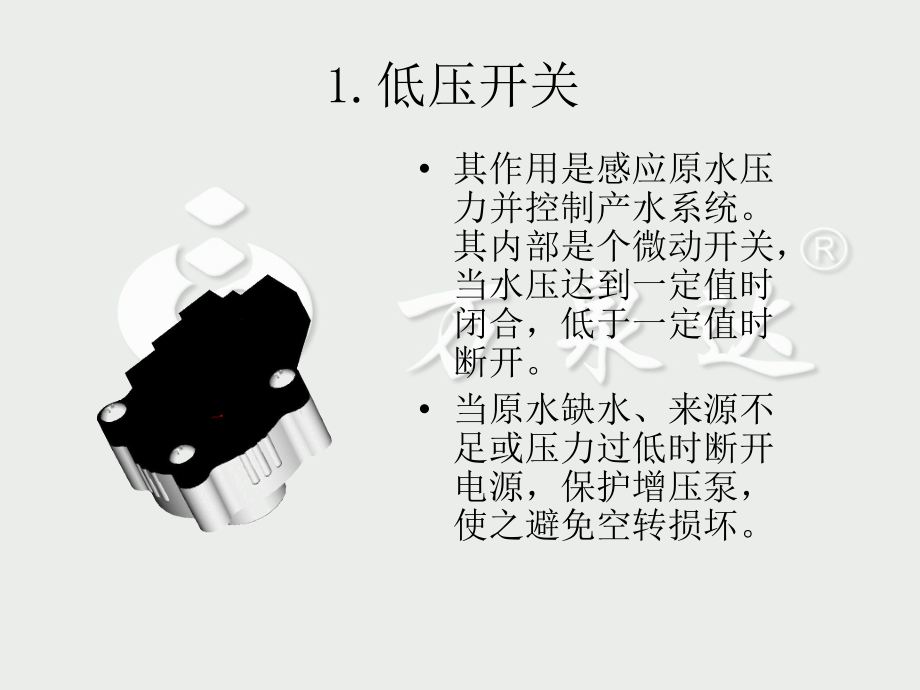

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,万泉达净水设备厨下,RO,机及管线机,各电器零部件工作原理及检修方法,其作用是感应原水压力并控制产水系统。其内部是个微动开关，当水压达到一定值时闭合，低于一定值时断开。,当原水缺水、来源不足或压力过低时断开电源，保护增压泵，使之避免空转损坏。,1.,低压开关,低压开关检修方法,压力表,接低压开关,进水,一般动作压力设定在,0.2,公斤,通过感应压力储水罐的压力的大小来判断其储水量，从而参与控制产水系统的工作过程。,有两个可以微调的压力感应点，例如：高压,0.35Mpa,时系统停止产水，低压,0.28Mpa,时启动产水系统,2.,高压开关,高压开关检修方法,接高压开关,进水,一般高压动作压力设定在,3.5,公斤,低压动作压力设定在,2.5,公斤,压力表,调节针阀,当系统没有产水或冲洗需求时，进水电磁阀关闭。,1,、防止水锤对后续零部件的冲击；,2,、防止原水直接经,RO,膜浓水道、针型阀排出，避免“水长流”现象,3,、在废水端，冲洗时打开，冲洗作用,3.,进水,/,冲洗电磁阀,进水电磁阀检修方法,进水,M,不通电时处于截止状态,通电时处于打开状态,观察出口出水状态可知处于那个状态（截止和打开）,电磁阀,为反渗透提供能源；,可以减缓原水的压力波动幅度，保护并保证,RO,膜的正常工作条件,4.,增压泵,MYJ6RO2581CS-45,增压泵检修方法,接增压泵,压力表,1,压力表,2,压力值可以观察泵前后的压力表。,进水压力大于,1,公斤的情况下，,调节阀门使流量在额定流量下，,增压后压力必须大于,4.2,公斤。,通过调节浓水的排放量来调整,RO,膜的工作压力，从而确定纯水产量及系统回收率。,其调整的合适程度直接影响系统的工作状态以及膜的使用寿命，过高的回收率会导致结垢堵塞膜孔及水道，过低不够经济,5.,针型调节阀,作用：为进一步杀去前面各个环节中可能残存的极微量细菌，设置,UV,灯强力照射，,254nm,紫外光穿透细菌原生质细胞膜，摧毁其遗传物质，使其无法复制，确保水质更加安全。,使用要点：,1,、紫外灯的辐射剂量；,2,、寿命；,3,、温升。,4,、防止频繁启动,6.,紫外线杀菌器,紫外杀菌器检修方法,检,查灯管灯丝是否断开，若完好则判定镇流器坏。,将灯管接到镇流器上，给镇流器接上,24VDC,电源，,如果灯亮则无故障，,如果灯不亮则拆出灯管，,转子流量计是通过转轮在水的作用下转动，再通过开关电路给出脉冲信号来累计流量以及一段时间内的平均流量。,各级滤芯过滤总流量的计量器具。,紫外线杀菌器工作的控制元件,。,7.,转轮流量计,净水储存和输送设备,避免产水系统频繁启动，同时可以弥补产水系统短时的供水能力的不足。,为远距离输送提供能源。,使用要点：,1,、使用前的消毒杀菌；,2,、气囊的压力,8.,压力储水罐,9.,带废水比电磁阀,带废水比电磁阀实际是电磁阀与废水比相并联。,其具有废水比和冲洗电磁阀的功能。,带废水比电磁阀检修方法,进水,M,不通电时处于正常废水比状态；,通电时处于完全打开状态；,带废水比电磁阀,不符合以上两条则为损坏。,10.,开关电源,开关电源是给整机提供电源的部件。,增压泵，进水电磁阀，冲洗电磁阀，,电控板等部件都由开关电源提供电压。,开关电源损坏的一般故障为整机不启动。,开关电源应用于橱下,396RO,机及商务机。,开关电源检修方法,用万用电表测量开关电源的输出端的电压，,将开关电源输入端接通,220VAC,电源,电压在,240.5V,为正常，否则必须更换。,11.,变压器,变压器作用基本与开关电源相同。,内部采取变压器供电。,检修方法基本与开关电源相同。,12.,浮子开关,浮子开关是检测蓄水池水位的部件。,每一位浮球对应一段钢璜管，,左边的两位浮球对应下水位和上水位,右边,的浮球对应报警位水位。,谢谢大家，欢迎交流！,
