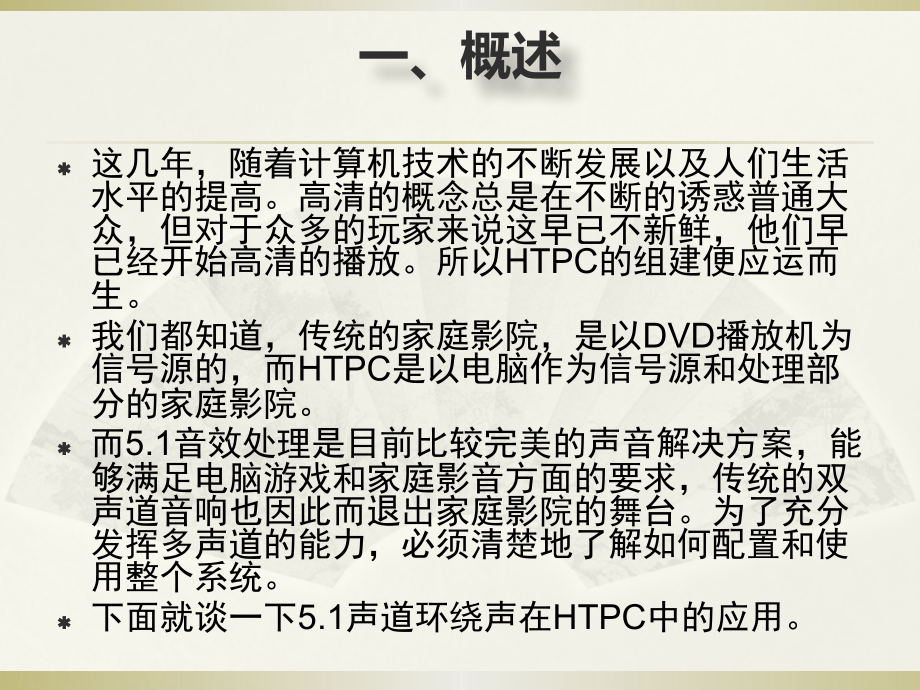

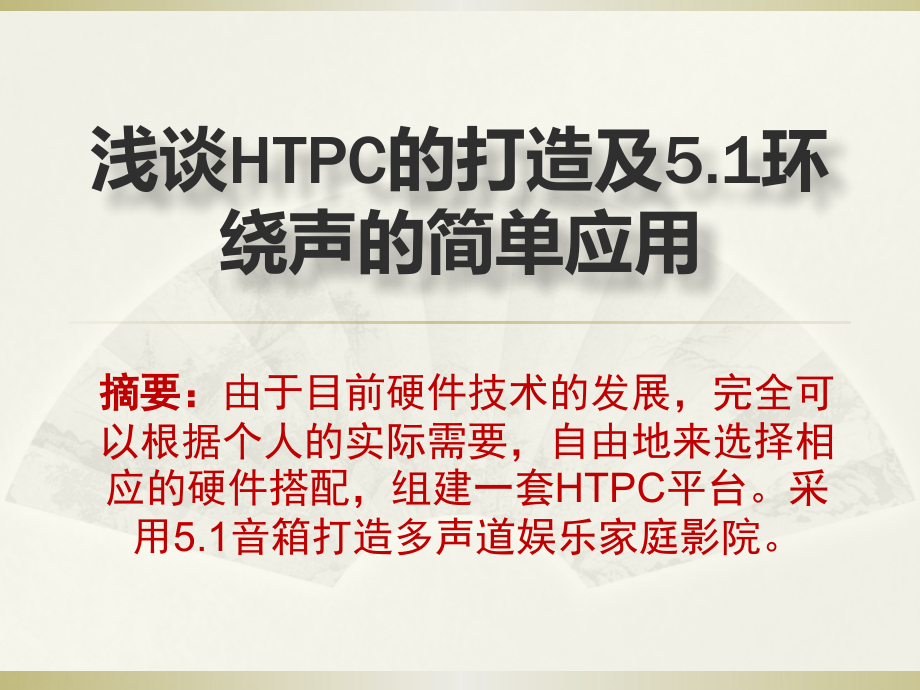

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2013/10/28,#,浅谈,HTPC,的打造及,5.1,环绕声的简单应用,摘要：,由于目前硬件技术的发展，完全可以根据个人的实际需要，自由地来选择相应的硬件搭配，组建一套,HTPC,平台。采用,5.1,音箱打造多声道娱乐家庭影院。,一、概述,这几年，随着计算机技术的不断发展以及人们生活水平的提高。高清的概念总是在不断的诱惑普通大众，但对于众多的玩家来说这早已不新鲜，他们早已经开始高清的播放。所以,HTPC,的组建便应运而生。,我们都知道，传统的家庭影院，是以,DVD,播放机为信号源的，而,HTPC,是以电脑作为信号源和处理部分的家庭影院。,而,5.1,音效处理是目前比较完美的声音解决方案，能够满足电脑游戏和家庭影音方面的要求，传统的双声道音响也因此而退出家庭影院的舞台。为了充分发挥多声道的能力，必须清楚地了解如何配置和使用整个系统。,下面就谈一下,5.1,声道环绕声在,HTPC,中的应用。,二、,HTPC,的组建,1,、,HTPC,简介,什么是,HTPC,呢？简单的说就是以电脑为信号源和处理部分的家庭影院，是,Home Theater Personal Computer,的缩写，即家庭影院电脑,。,是以计算机担当信号源和控制的家庭影院，也就是一部预装了各种多媒体解码播放软件，可用来对应播放各种影音媒体，并具有各种接口，可与多种显示设备如电视机、投影机、等离子显示器、音频解码器、音频放大器等音频数字设备连接使用的个人电脑。,2,、,HTPC,的特点,首先,，灵活的配置，使得,PC,可以根据每个人的预算投入和实际的需要，随时选择各种品牌各种性能的配件，这是碟机所无法实现,的,。,普通,的,DVD,机，只能实现购买时功能，要增加和升级，只有整台更换，目前虽然有高端的模块化,DVD,机，可以用插件和软件升级，但是只能用其本品牌产品，而且价格昂贵,。,而,PC,的开放性架构，使得升级极其容易和价格合理，不满意任何部分，都能随时更换，是性价比最佳选择。,其次，强大的处理能力，,PC,的,CPU,及图像芯片（,GPU),的处理能力日新月异，以及,APU(,音频处理芯片）概念的引入，,PC,能够实现以往家庭影院系统，需要多台设备才能实现的,功能,。,比如,以往需要,DVD,机负责,MPEG2,视频解码，,AV,解码器实现环绕声解码和处理，以及机顶盒负责,HDTV,的解码等等这些，都将可以由,PC,来实现。,再次，廉价的大容量存储，这是,HTPC,最能体现其优点的方面,。,以往,，要实现多碟（,CD,DVD),播放,需要使用碟片库和复杂的机械机构，这是家用设备所不能承受的，所以普通家用设备，最多是,3-5,碟播放,。,而,PC,的大容量硬盘和虚拟光盘技术的发展，可以把,DVD,CD,虚拟到硬盘播放，等于拥有了一个碟片库，碟片库的容量只受硬盘容量和扩展硬盘数量的限制,。,从此,，再也不用每次播放都要找碟和进退片，只需鼠标轻点即可轻松欣赏！,最后，丰富的软件，能让,PC,实现传统影院无法想象的功能,！,比如,可以随意的截取视音频的片断，静止的画面，甚至你可以自己来编辑影片,。,还,可以连上网络看在线，可以玩游戏。使得,PC,的功能可以发挥得淋漓尽致。,3,、,HTPC,系统组成,3,.1,PC,硬件,选择,处理器,CPU,AMD,A10-5800K,主板,映泰,Socket FM2 Hi-Fi A85W,内存,金士顿骇客神条,DDR3 1866 2,4G(,组成双通道,),硬盘,希捷,Barracuda 1TB 7200,转,64MB,单碟（,ST1000DM003,）,声卡,创新,Sound Blaster Audigy 4 Value(SB0610),机箱电源,COODMAX,库德,i513(,带遥控器,),库德,i513 HTPC,机,箱及遥控器,在客厅中组建家用,HTPC,逐渐成为核显处理器装机的主流应用方案,。,这,款,A10-5800K,原生内置物理四核心，性价比较为突出。处理器内置的独显核心可以轻松胜任市面上主流的休闲网络游戏和,1080P,高清电影。,3.2,、视频,视频是,HTPC,的重要组成，分为信号源和显示端。,HTPC,的信号源，最佳输出是,HDMI,，以,VGA,为辅,。,HTPC,的显示设备，要求是大屏幕和高清晰度，以及具备,HDMI,接口。低端的选择，可以是液晶全高清电视机,推荐,42-70,寸。我们以创维（,SKYWORTH,）,47E82RD,为,例,。,再,进一步的选择,就是投影机，但是，投影机的使用，要严格控制环境光，以及一定的空间距离。,3.3,、音频,HTPC,的音频部分，目前有两种实现方式，一是采用数字音频输出，用,SPDIF,接口（光纤或同轴）,输出到,AV,功放，由,AV,功放内置的解码器解码以及,D/A,这是目前最简单可行的方式,。,第二,种，就是使用多声道外置,D/A,转换的声卡，比如我们硬件中选择的创新,Sound Blaster Audigy 4 Value,，直接通过,PC,的软件解码环绕声信号，形成,5.1-7.1,，然后由声卡外置,D/A(,避免,PC,内部干扰,),后，输出模拟信号到后级功放。,3.4,、软件,HTPC,软件要符合客厅的使用习惯，尽量摒弃复杂的键鼠操作，而采用更符合客厅使用的遥控器操作，在这我们选择开源的,xbmc,媒体中心,。,当然,还有,nero,、,imon,媒体中心，,MorefunTV,媒体中心等。而,IMCE2,（,i,媒体中心,2,）是目前国内唯一一个有自主知识产权的完全免费的媒体中心，由原动力论坛的人员开发和维护，支持,MCE,遥控器，并且兼容几乎所有视频格式，是一款充分本土化的媒体中心类软件。,至此一台,HTPC,便组建完成，可以说,AMD A10-5800K,处理器定位主流级用户，其内置融合独显核心以及独有的异构加速运算让处理器拥有不凡的处理性能。可以给玩家带来流畅运行主流,PC,游戏的体验，而且符合家庭时尚电脑标准,。,家庭,用户通过,APU,平台可以轻松观看高清视频、电影，,APU,融合技术让传统,CPU,内置,GPU,芯片，,APU,改变了生活质量提升了日常办公效率。,三、,5.1,声道环绕声简介及摆放,1,、认识环绕声,早在,20,世纪,40,年代，环绕声的雏形就被著名的华特迪斯尼公司开发成功。第一套真正意义上的环绕声场系统应运而生，它是由著名的杜比声音实验室开发，总共由,4,个扬声器构成，分别是前左（,L,）、中置（,C,）、前右（,R,）、环绕（,S,）。,现在改进后的,5.1,采用左,(L),、中,(C),、右,(R),、左后,(LS),、右后,(RS),五个方向输出声音，使人产生犹如身临音乐厅的感觉。,这五个声道相互独立，其中前置主左,/,右声道则是用来弥补在屏幕中央以外或不能从屏幕看到的动作及其它声音。,中置音箱用于重放中心通道送来的人声对白之类的信息以及其它同荧屏上的动作有关的一些声音。在欣赏影片时有利于加强人声，把对话集中在整个声场的中部，以增加整体效果。,环绕音箱专门用于重放环绕声通道中的音频信号的音箱，重放中能把原信号中各声源的方向再现，使欣赏者有一种被来自不同方向的声音包围的感觉。,而“,.1,”声道，则是一个专门设计的超重低音声道，这一声道可以产生频响范围,20,120Hz,的超低音。起到补充增强低频的下潜度，震憾力和爆棚效果。,2,、声卡和音箱的选择,既然要组建,5.1,环境，硬件上的准备是必须的。首先我们要有一个支持,5.1,声道输出的声卡,。,现在,的主流声卡以及主板集成声卡绝大部分已经能够支持,5.1,声道了,。,但是,如果想要良好的,5.1,声道回放效果，还需要注意一下你的声卡，建议尽量选择独立声卡。,而声卡的主要技术指标有哪些呢？,采样频率：即每秒钟取得声音样本的次数。标准采样频率为,11.025,（语音）,KHZ,、,22.05,（,FM,）,KHZ,、,44.1,（,CD,）,KHZ,。,采样位数：指采集和播放声音文件时，表示数字声音信号的二进制位数。位数越高，采样精度越高。,复音数量：复音是指,MIDI,乐曲在一秒钟内发出的最大声音数目。复音数越大，音色就越好，播放,MIDI,时可以听到的声部就越多、越细腻。,信噪比：指有用信号和噪声信号功率的比值，按微软在,PC98,中的规定，信噪比至少要大于,80,分贝。,声道数：声卡所支持的声道数也是技术发展的重要标志之一。支持声道数多，用户可以获得更加完美的听觉效果和声场定位。,我们在,HTPC,中已选用创新,Sound Blaster Audigy 4 Value(SB0610),声卡。此款声卡具备,7.1,声道，,106dB,的信噪比可提供惊人的音频品质，无论是,24-bit/192kHz,立体声或是,24-bit/96kHz,的,5.1,环绕音效都可以轻松胜任。,其高标准的,24-bit ADVANCED HD,游戏方案，加上其对,EAX,特效的支持，让这款卡能够在现有的,DirectSound 3D,游戏中以多声道,5.1,6.1,甚至是,7.1,的方式来展现极为真实的音效。,Sound Blaster Audigy 4 Value,在电影方面的表现同样出色，支持,Dolby Digital EX,和,DTS-ES,双解码，出色的声音定位和完美的环境音效让您观赏影片时犹如身临其境，陶醉其中。,目前的,5.1,音箱产品也都悄然上市，漫步者新,S5.1,系列、麦博梵高,FC760,、罗技,Z5500,和惠威,M20-5.1MKII,等都是不错的选择。我们,以,麦博,推出的,X5.1 III,为例。,罗技,Z5500,和惠威,M20-5.1MKII,罗,技,Z5500,惠威,M20-5.1MKII,3,、系统连接,系统的基本连接方法除了模拟输出之外，还有通过解码器和光纤模式进行连接，组建数字,5.1,平台。这里我们只对最简单的模拟信号进行了连接。,一般的,5.1,音箱都将电路部分放在低音炮音箱中，因此我们把低音炮音箱称作主音箱，这样来看，整个连接无非就是声卡到主音箱再到卫星箱这三者之间的连接。,下,图是一块创新,Sound Blaster Audigy 4 Value(SB0610),声卡后面接口的照片，接口对应如下,：,1,）、,数字输入,/,输出接口,(,白色,),2,）、,线路,输入（,兰色,）,3,）,、,MIC,输入（,红色,）,4,）,、,前置,L/R,（,绿色,）,5,）,、,后置环绕,SL/SR(,黑色,),6,）,、,中置,/,重低音（,黄色,）。,创新,Sound Blaster Audigy 4,声卡接口,下面我们再来看声卡到主音箱部分的连接，,以,麦博,X5.1,III,为,例，在主音箱的背板上,如,下,图,所示,，,接口可以分为输入和输出两部分，主音箱与卫星箱的连接属于输出部分,。,除去,低音声道，其他,5,个声道都有标注，“,L,”代表左声道，“,R,”代表右声道，“,SL,”和“,SR,”代表后置左右声道，而“,C,”则代表 中置声道。,麦博,X5.1,III,麦博,X5.1,III,正面,麦博,X5.1,III,背面输入输出,一般来说，音箱的音频连接线具有颜色区分，颜色和声卡上的颜色是对应的，,如图,示，,声卡,与主音箱的连接线,。,连接非常简单，绿色插头作为前置,L/R,，蓝色插头用于后置环绕声道，黄色插头用于中置,/,重低音。至于卫星箱直接使用蝴蝶夹方式连接即可。,以上就是,5.1,声道环绕声的基本连接方法。,4,、音箱摆位,怎样才能享受到真正的,5.1,环境体验了呢？其实我们需要注意的问题还有很多，音箱的摆位就是其中不可忽视的重点之一，,5.1,家庭影院音响系统音箱的摆位直接影响到家庭影院的音效，要想有好的效果，必须严格按照,THX,摆位规则摆放。,可以参照如下,图排,摆放自己的音箱，通过合理的摆放获得身临其境的观影感受，具体说明如下：,音箱摆放,前置音箱由于承担了系统中最主要的声音播放任务，可摆放于电视或投影屏幕左右两侧，与欣赏者面对方向呈,22-30,夹角。这样可以产生宽音场以及精确的声音定位。,中置音箱主要负责电影中的对话部分，让人物对话更为清晰，可摆放于电视或投影屏幕的顶部或底部，面对欣赏者方向。,环绕音箱为您带来身临其境的环绕感的关键，可摆放于欣赏者两侧或稍靠后，与欣赏者面对方向呈,90-110,夹角。高于听音者头顶,0.6,米或者更高。,由于人耳对低音的方向性不敏感，低音炮的位置没有严格要求，放置在稳固光滑的平面上，倒相孔不要紧贴墙壁即可，但不同的位置会造成室内低音反射的不同，尝试移动几次低音炮也许可以找出听起来感觉最棒的位置。,一套摆位良好的,5.1,家庭影院音响，应该是定位清晰，没有断层。比如子弹划过天空，应该有一种很完整的位置变化的感觉，如果没有这种感觉或是感觉不清楚，则需要调整你的音箱位置。人声对白则应该从中置发出，感觉说话人就在你的面前,。,低频,方面应该对大动态的场面有很好的烘托作用，高品质的,5.1,家庭影院音响，应该是低音雄浑有力，气势磅礴。,HTPC,整体效果,HTPC,操作界面,视频,1080P,视频,720P,HTPC,操作界面,四、,总结,多声道环绕声一开始就被定义为多媒体音效的最后终结者，而随着,3D,游戏和,BLU-RAY DISC,的流行，,5.1,音箱正在逐渐的兴起，体现了现下的消费者对音质、音效的追求不断的提升，相信在这种契机下,5.1,多媒体音箱的市场会越来越好。,现在我们只需要一块不错的声卡加上一套,5.1,的音箱，就可以将,HTPC,打造成家里的娱乐中心，这对大部分的年轻人来说还是有相当的吸引力的。,5.1,音箱是专门用来应付多媒体应用的，在拥有大型音效场景的游戏或者音效爆炸的大片当中，很多朋友都希望能完全感受到,5.1,音效的完美。玻璃的粉碎声，或者子弹划破长空声，淅沥的雨滴声，不管是多少层次的场景，都能得到完美的再现。,参考文献及资料,1,多声道环绕声技术（第,2,版,）,作,者,:Tomlinson Holman,著,王珏 译 人民邮电出版社,2011,2,环绕声系统与家庭影院,作 者：沈（山豪）编著,北京工业大学出版社,2001,3 HTPC,原动力论坛：,END,
